Рулевое управление грузовиков Scania. Руководство - часть 8

Описание работ



13:00-03

9

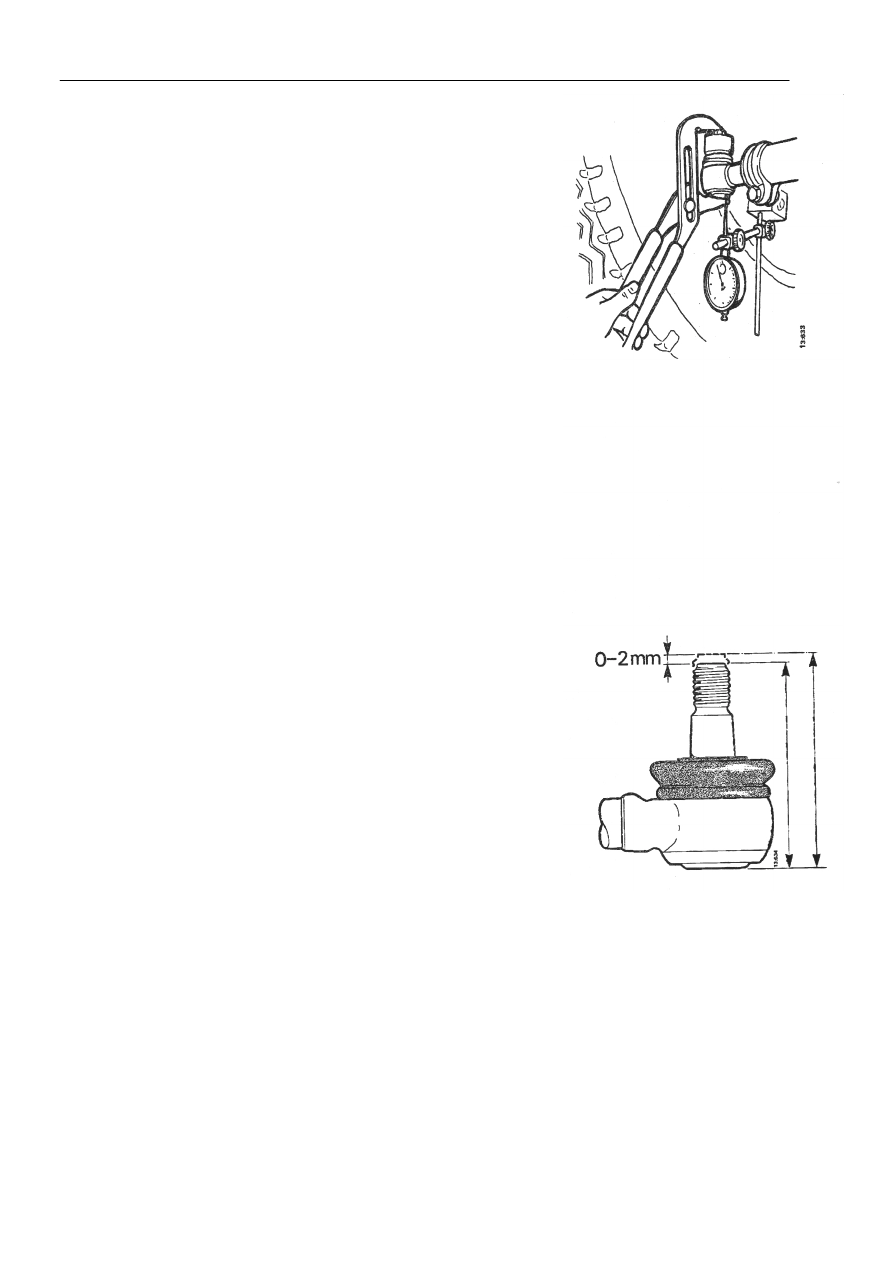

1.  Установите колеса в положение прямо вперед.
2.  Установите индикатор напротив пальца

шарового шарнира.

3.  Используя щипцы с подвижным соединением

или подобный инструмент, сожмите шаровой
шарнир и измерьте зазор.






















•

Если зазор превышает 2,0 мм, шаровой шарнир,
видимо, поврежден.

Примечание: При измерении зазора установите
колеса в положение прямо вперед. В этом положении
на поврежденном шаровом шарнире различим
наибольший износ.

Описание работ



13:00-03

10



Трудное управление




Когда рулевое колесо
поворачивается
быстро?



Насколько быстро
или медленно
поворачивается
рулевое колесо, либо
в каком
направлении?



Только в одном
направлении?











Да

Почините

Достаточный поток
образует насос?



Заклинило
подшипник большого
пальца?



Проверьте
характеристики рулевого
механизма.


Нет



Нет





Почините/замените
насос. Неисправность
осталась?



Насос создает
надлежащее
давление жидкости?





Да



Да









Почините/замените
насос. Неисправность
осталась?









Да









Измерьте
внутреннюю течь в
рулевом механизме.
Течь превышает 2,5
л/мин?









Да









Почините/замените
рулевой механизм.
Неисправность
осталась?









Да







Свяжитесь с главным дистрибьютором















  .




















Описание работ



13:00-03

11



Трудное управление


Сильное трение в подшипнике большого пальца
Тугой руль независимо от того, насколько быстро или медленно поворачивается рулевое колесо
или в каком направлении, может быть обусловлен недостаточной смазкой или заклиниванием
подшипника большого пальца.
Поэтому, прежде всего, проверьте подшипник перед проверкой работы усилительной системы
управления.

Тугое управление после разгрузки автомобиля
В некоторых случаях сопротивление управлению может увеличиваться после разгрузки, как,
например, в фургонах для доставки, которые разгружаются сзади. Особенно это относится к
автомобилям с длинной нависающей сзади рамой и тяжелым грузом позади заднего моста.
При тяжелом грузе в передней части центр тяжести сдвигается вперед, когда тяжелый груз
выгружается сзади. Это увеличивает нагрузку на передний мост с увеличением, как следствие,
сопротивления рулевому управлению.

Проверка системы рулевого управления
Проверьте работу  гидроусилителя  системы рулевого управления, измеряя скорость потока и
давление в системе в гидравлическом насосе и в рулевом механизме. См. Руководство для центров
техобслуживания, раздел 13:00-02.
Всегда начинайте с проверки уровня жидкости и возможных течей при работающем двигателе.
Сервосистема не предназначена для облегчения управления неподвижными автомобилями с
большой нагрузкой на мост или движущимися автомобилями при быстрых движениях рулевого
колеса на скорости двигателя менее 900 об/мин.

Описание работ



13:00-03

12

Нестабильность направления



Проверьте/отрегулируйте люфт руля.

Неисправность проявляется?

Да



Проверьте, имеется ли трение между рулевой колонкой и отверстием в кабине.

Проверьте карданные соединения рулевой колонки.

Неисправность проявляется?

Да



Проверьте различие в боковой устойчивости между передними и задними шинами.

Неисправность проявляется?

Да



Проверьте/отрегулируйте угол продольного наклона поворотного шкворня и схождение.

Максимальная разница углов = 0,5

о

.

Неисправность проявляется?

Да



Проверьте/отрегулируйте зазоры в подшипниках колеса и большого пальца.

Неисправность проявляется?

Да



Проверьте/отрегулируйте направление качения задних колес. Это также относится к трейлерам.

Неисправность проявляется?

Да



Свяжитесь с главным дистрибьютором
