Рулевое управление грузовиков Scania. Руководство - часть 5

Изменение характеристик рулевого механизма



13:00-02

17

14.  Соедините нанесенные точки измерений на

графике, получив кривые подъема и падения
давления.
Для одобрения характеристик кривые для
поднимающегося давления должны полностью
находиться в белой области.
Кривая для падающего давления может находиться
в белой области и в средней, слабо заштрихованной
области.

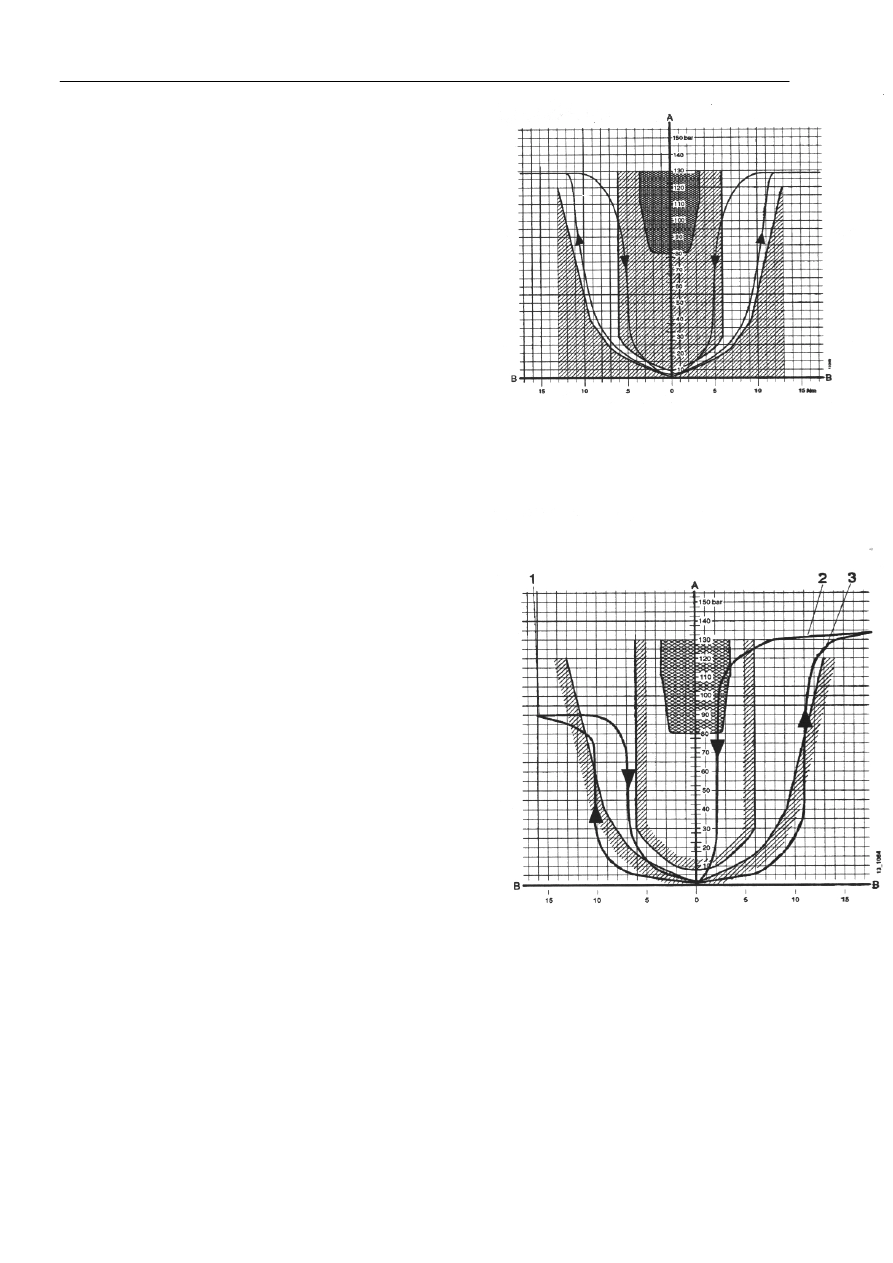

Пример приемлемых характеристик
А  Гидравлическое давление
В  Момент рулевого колеса

Если характеристики неверные:

•

Убедитесь, что использовали надлежащий бланк
испытаний.

•

Проверьте ограничительный клапан, если
максимальное давление слишком низкое.

•

Измерьте внутреннюю течь в рулевом механизме.
См. стр. 7.

•

Измерьте максимальное давление и поток в
гидравлическом насосе. См. стр. 11.














Пример неприемлемых характеристик

1.  Если график неверен в обоих

направлениях, это указывает на то, что
насос заклинило (низкое максимальное
давление), сильная внутренняя течь, либо
неисправность в ограничительном
клапане.

2.  Медленный возврат может быть

обусловлен заклиниванием рулевой
колонки или соединений.

3.  Показывает на низкий поток насоса или

сильную внутреннюю течь.

Спецификации



13:00-02

18

Спецификации



Рулевой механизм - измерение внутренней течи
Скорость двигателя 900

- 1000 об/мин

Температура потока

1

 50-85

о

С


Давление потока при измерении течи

100 бар

Макс. допустимая внутренняя течь:
Отдельный рулевой механизм

2,5 л/мин


Гидравлический насос - измерение максимального давления и потока
Скорость двигателя при измерении макс. давления 900

- 1000 об/мин

Температура потока

1

 50-85

о

С

Скорость двигателя при измерении потока

500/1000/1900 об/мин

Давление потока при измерении потока

50 бар


1) Проверьте вместе с заказчиком, возникает ли неисправность после движения в течение
некоторого времени или когда при движении ведется интенсивное маневрирование. В таком
случае попытайтесь выполнить испытания, когда температура жидкости близка к верхнему
пределу.





























Специальные инструменты



13:00-02

19

Специальные инструменты



Обозначение

№ детали

Комплект инструментов

Измерительное оборудование 587

696





-

Прокладки для ограничителей поворота:
Усилительное гнездо из набора 587

558





-

Блокировочные инструменты

99 257 + 99 432

Ключ с регулируемым моментом (0-17 Нм) 587 901



АМ2







13:00-02

20

Отчет - Устранение неисправностей, система рулевого управления



Рег.№



Тип автомобиля  № шасси

Дата выпуска

Дилер




Показания
одометра


Дата

№ АО



А. Замечания, проверка                                                                 Прицеп – полуприцеп







Б. Измеренные значения







Замечания



В. Рулевой механизм - внутренняя течь

Г. Гидравлический насос - поток/давление

Температура жидкости

50 – 55

о

С

Скорость двигателя 900 - 1000 об/мин.
Давление жидкости  100 бар
Максимально допустимая течь

2,5 л/мин*



Температура жидкости

75 – 85

о

С

Давление жидкости  50 бар
Минимальный –
максимальный поток*

        _____________

Максимальный поток в системе*_____________


Положение рулевого управления
До упора справа

_________л/мин

До упора слева

_________л/мин

Вправо от центрального
положения              _________л/мин
Влево от центрального
положения               _________л/мин


Скорость двигателя  Поток
500 об/мин.             __________л/мин.
1000 об/мин.            __________л/мин.
1900 об/мин.            __________л/мин.
Максимальное
давление в системе  _________бар

*См. Руководство для ремонтных мастерских,
группа 13 "Спецификации - усилительная
система рулевого управления"
