Приборная панель грузовиков Scania. Руководство - часть 8

Руководство по ремонту и эксплуатации



17:01-01



17



Прибор фирмы Kienzle



Установочные параметры для предупредительных сигналов

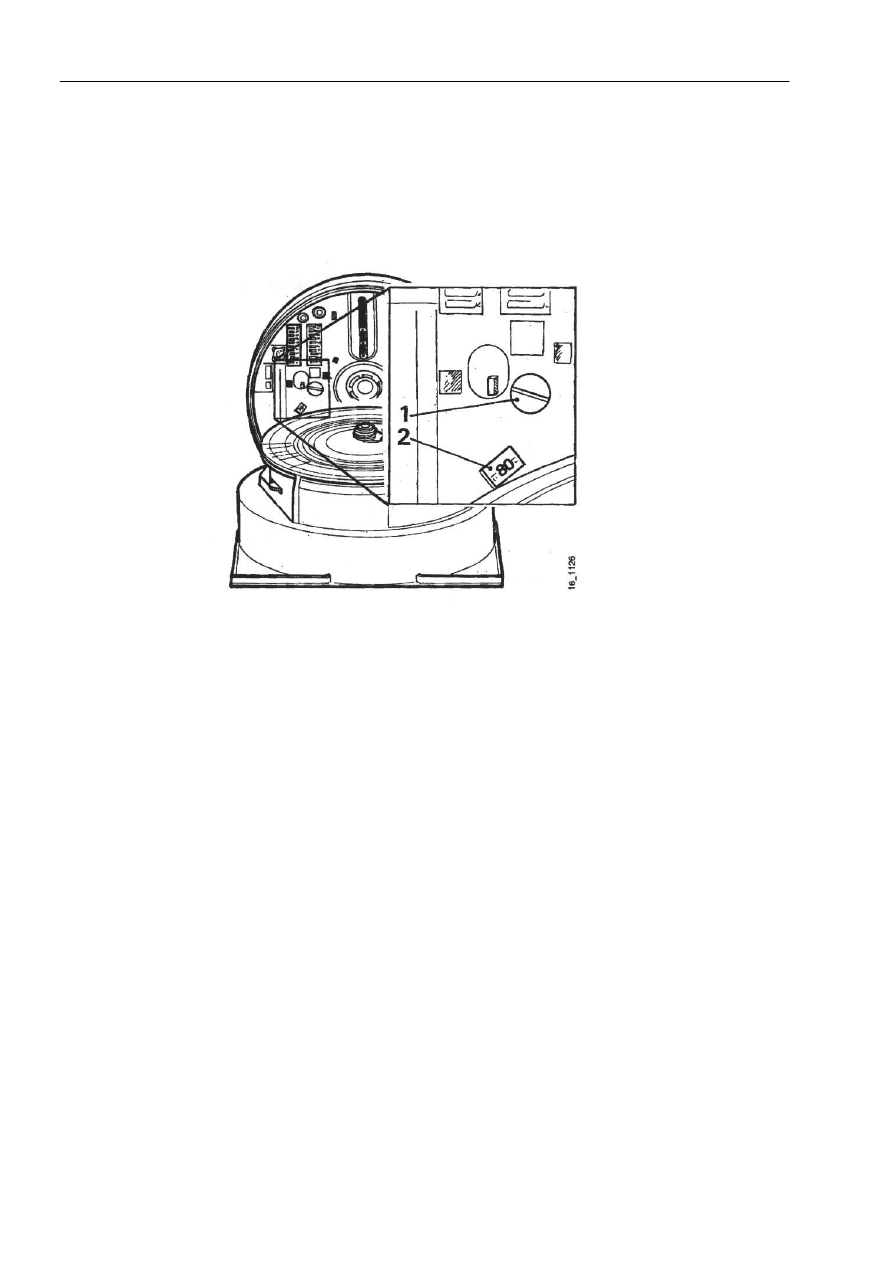

Описание



















1  Установочный винт для предупредительного сигнала высокой скорости
2  Окошко для показа установленной скорости, тахограф фирмы Kienzle




Поворачивать установочный винт 1 до тех пор, пока необходимая скорость не будет отображаться
в окошке 2 (смотри рисунок). Когда автомобиль достигает установленной скорости, на передней
части  тахографа  загорается  красная  сигнальная  лампа.  Включение  сигнальной  лампы
предварительно установлено на заводе для скорости 80 км/ч.

Предупредительный  сигнал  может  устанавливаться  в  точке  между  40%  от  измерительного
диапазона и конечным значением шкалы.















Руководство по ремонту и эксплуатации



17:01-01



18



Спидометр




Руководство по ремонту


Для осуществления калибровки и опломбирования спидометра смотри раздел "Опломбирование и
калибровка".


Прибор фирмы Kienzle (VDO)



Соединения



Таблица штырей

Примечание: По окончании ремонта спидометра
необходимо осуществить его опломбирование и
калибровку согласно соответствующих национальных
стандартов.

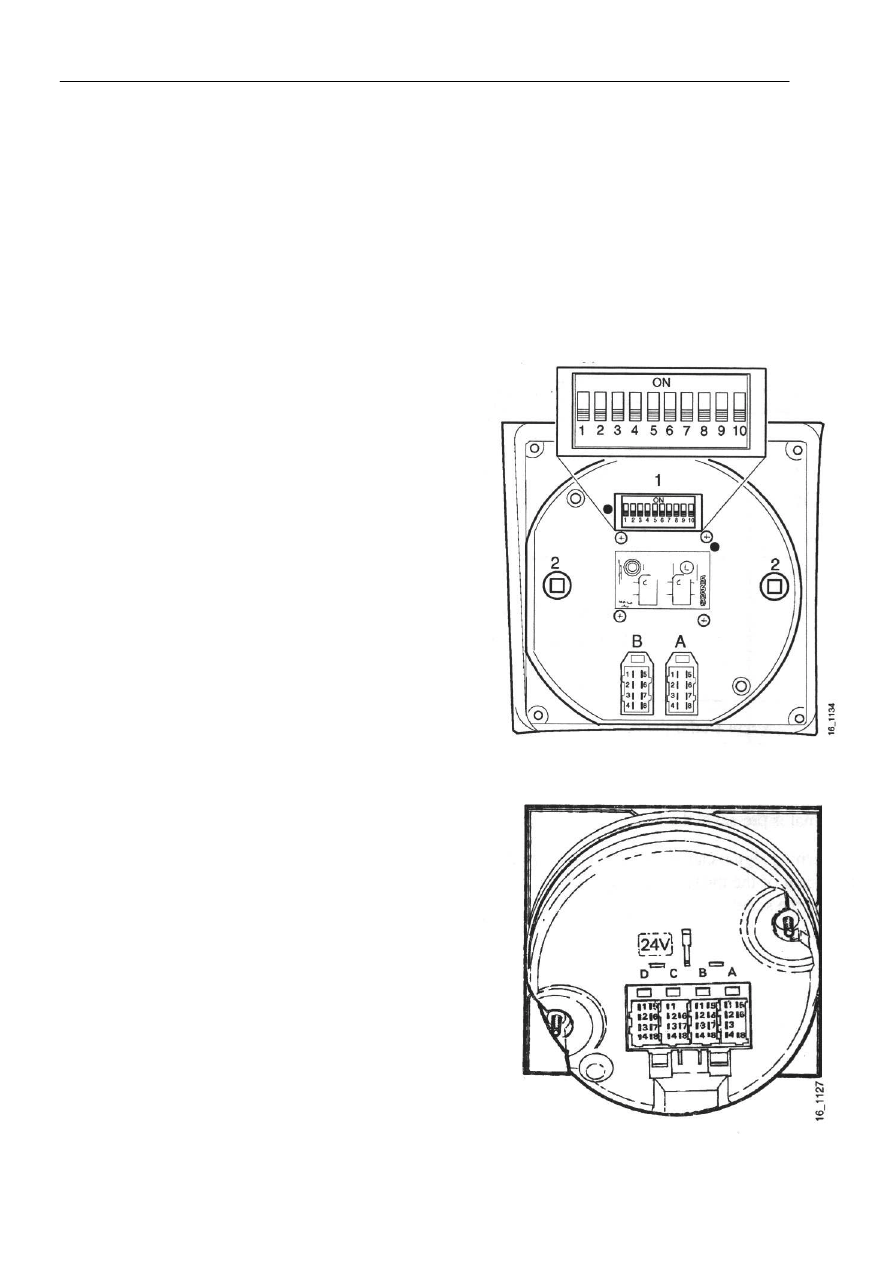

Прибор фирмы Kienzle, тип 1




















Прибор фирмы Kienzle, тип 2



Руководство по ремонту и эксплуатации



17:01-01



19


Разъем А

Подача электропитания

Штырь

Функционирование, тип 1  Функционирование, тип 2

1

+ Часы

+ Часы

2

+ Освещение

+ Освещение

3

Замок стартера

Замок стартера

4 - Часы ---

5 - Часы

- Часы

6 - Освещение

- Освещение

7 ---

---

8 ---

---



Разъем В

Скорость и пройденное расстояние

Штырь

Функционирование, тип 1  Функционирование, тип 2

1

+ К датчику Т20 (U

E

)

+ К датчику Т20 (U

E

)

2 - К датчику Т20 (U

О

) - К датчику Т20 (U

О

)

3

Сигнал на входе

Сигнал на входе

4 ---

Сигнал на входе (инвертированный)

5 ---

---

6 ---

---

7

Сигнал на выходе (импульс
скорости)

Сигнал на выходе (импульс скорости)

8

Сигнал на выходе
(импульс/м)

---



Разъем D

Скорость и пройденное расстояние

Штырь

Функционирование, тип 1  Функционирование, тип 2

3 ---

Сигнал на выходе (импульс скорости)



Опломбирование и калибровка



17:01-01



20



Опломбирование и калибровка



Опломбирование



Пломбы, входящие в комплект


ВНИМАНИЕ!  Нормы,  касающиеся  опломбирования,  разнятся  в  зависимости  от  страны
применения.  Ваш  основной  поставщик  проинформирует  вас  относительно норм, применяемых в
вашей стране.

В случае демонтажа электрических соединений в задней части тахографа:

Запечатать  соединения  к  корпусу  и  пластиковой  пломбе.  Произвести  маркировку  пломбы  с
помощью штампа, предназначенного для пластиковой пломбы.

Примечание: По окончании ремонта тахографа необходимо осуществить его опломбирование и
калибровку согласно соответствующих национальных стандартов.



Позиция

Наименование

Часть №

A

Пластиковая пломба 416

137

B

Калибровочная табличка + защитная фольга

1 394 849+
1 394 850

C

Пластиковая пломба 416

137

D

Корпус (прибор фирмы Veeder-Root)

1 104 671

D (EU+ADR)

Корпус (прибор фирмы Veeder-Root)

1 364 118

D

Корпус (прибор фирмы Kienzle) 394

081

D (EU+ADR)

Корпус (прибор фирмы Kienzle)

1 384 117

E

Корпус (прибор фирмы Veeder-Root)

1 331 690

E

Корпус (прибор фирмы Kienzle)

1 331 832

---

Соединительная пломбирующая проволока 811

702

---

Свинцовая запайка пломб 811

703
