Приборная панель грузовиков Scania. Руководство - часть 6

Диагностика неисправностей



17:01-01



9



Импульсный датчик



Диагностика неисправностей

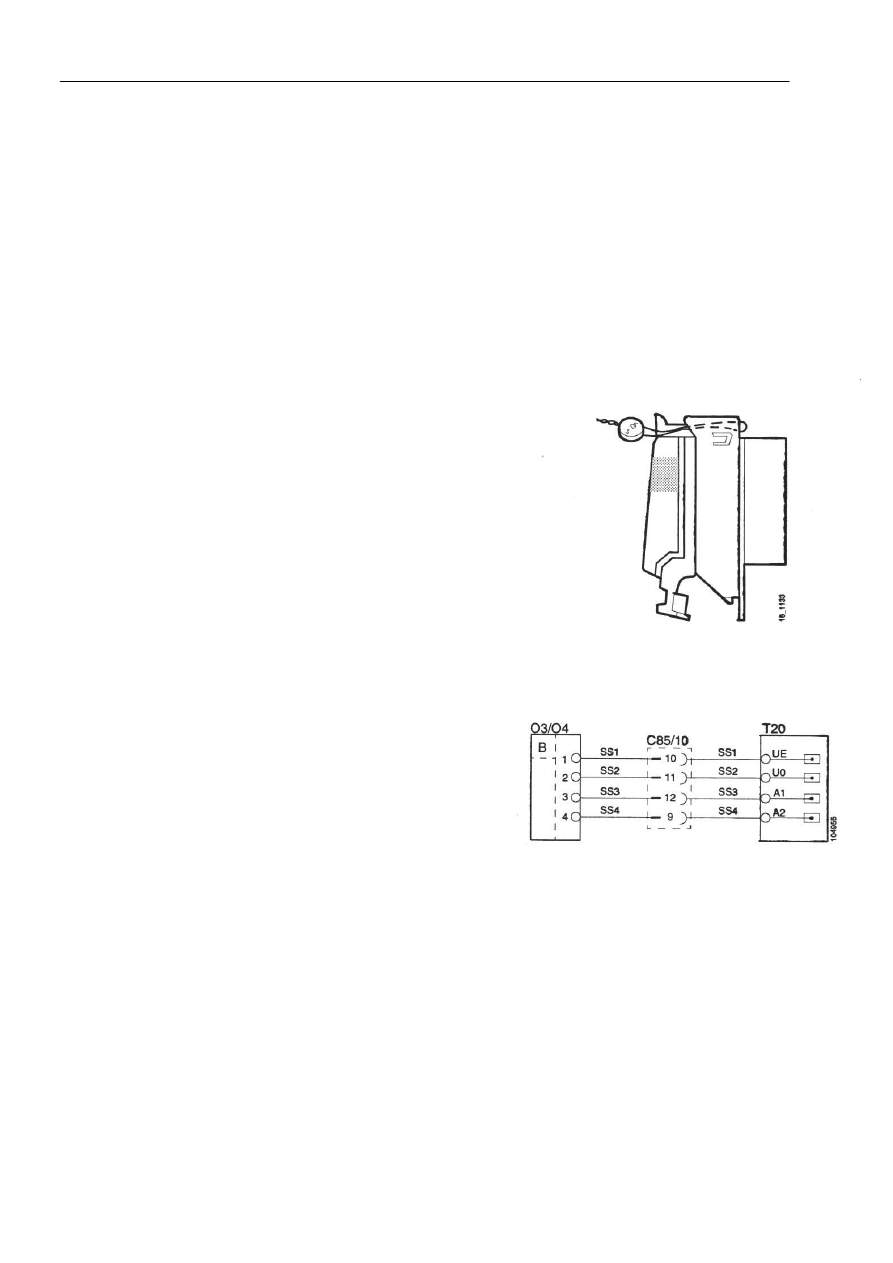

Точки измерения



Разрывы в цепи датчика

Измерение сопротивления




Возможно  осуществить  проверку  работоспособности
датчика с помощью вольтметра без снятия пломбы.

ВНИМАНИЕ!

При

измерении

напряжения

и

сопротивления  датчика  необходимо  использовать
тестовый  прибор,  внутреннее  сопротивление  которого
превышает

внутреннее

сопротивление

датчика.

Осуществление  измерений  с  помощью  иных  приборов
может вызвать повреждение электроники датчика.


Для  определенных  типов  грузовых  автомобилей,
произведенных  между  1995  и  1996  гг.,  применимо
следующее:

Точка  измерения  характеристик  кабелей  находится  в
разъеме  С85.  Он  располагается  в  панели  разъемов  на
теплоизоляционной

перегородке

со

стороны

пассажирского  кресла.  Разъем  С85  опломбирован,
доступ  к  нему  возможен  изнутри  кабины.  Для
проведения измерений не требуется его отсоединения.

Сопротивление импульсного датчика
иногда может измеряться на разъеме
С85. Этот разъем имеется в наличии не
на всех типах автомобилей.

Для сочлененных автобусов применимо следующее:

Кабель датчика подключен к разъемам в месте
соединения двух секций автобуса. Сопротивление
датчика может быть измерено на этих разъемах.






Руководство по ремонту и эксплуатации



17:01-01



10



Тахограф

Руководство по ремонту


Для осуществления калибровки и опломбирования тахографа смотри раздел "Опломбирование и
калибровка".


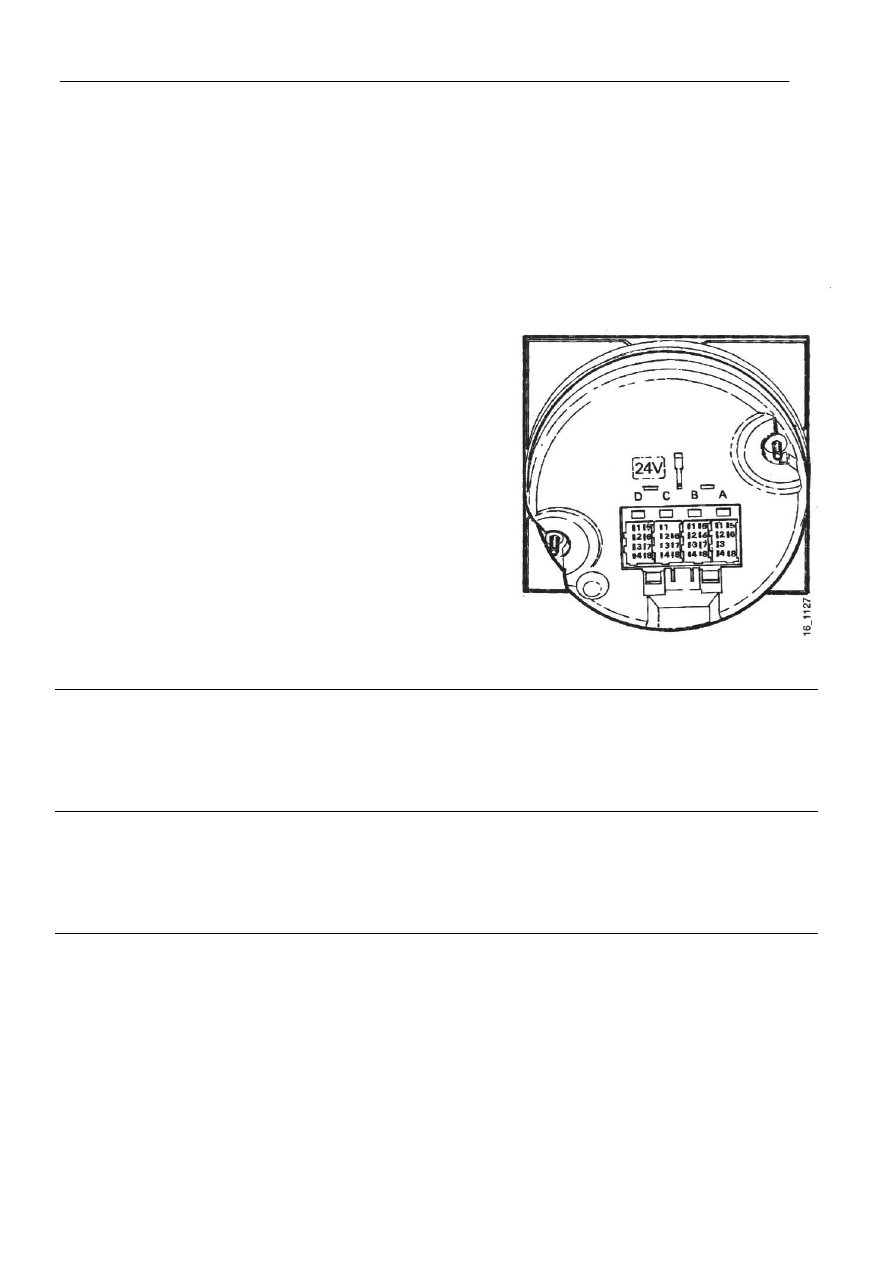

Соединения



Рисунок относится к тахографам
фирмы Kienzle и Veeder-Root


Примечание: По окончании ремонта тахографа
необходимо осуществить его опломбирование и
калибровку согласно соответствующим национальным
стандартам.




Соединитель А (бесцветный)

Подача электропитания

Штырь

Маркировка

Функционирование

1

Rd+ ve

Часы

2 Gy/Gn58+

ve

Освещение

3

Vt 15+ ve

Замок стартера

4

Rd 30+

Ограничение тока (не применяется в автобусах)

5

Bk 31a-

Часы

6

Bk 31-

Освещение

7 ---

8 ---  Выходной сигнал скорости













Руководство по ремонту и эксплуатации



17:01-01



11


Разъем В (желтый)

Импульсы скорости и расстояния

Штырь

Маркировка

Функционирование

1 Bk+

К датчику Т20 (U

E

)

2

Bn 31a

К датчику Т20 (U

O

)

3

Bu A1

Импульс скорости на входе

4

Wh A2

Импульс скорости инвертированный

5 ---

6 ---

7 Bu Импульс скорости на выходе

8 Wh 4 импульса/метр (не применяется в автобусах)



Разъем С (красный)

Импульсы скорости вращения коленчатого вала двигателя (не применяется в автобусах)

Штырь

Маркировка

Функционирование

1

B1 +24V

К датчику Т20

2 Bn- К датчику Т20

3 ---  От датчика Т20

4 Bu От генератора

5 ---

6

Сигнал на выходе

7 ---

8

Сигнал на выходе (об./мин)



Разъем D (бесцветный)

Штырь

Функционирование

3

Выходной сигнал импульса скорости

8

Выходной сигнал при неподвижном положении
автомобиля







Руководство по ремонту и эксплуатации



17:01-01



12



Прибор фирмы Veeder-Root (не применяется в
автобусах)



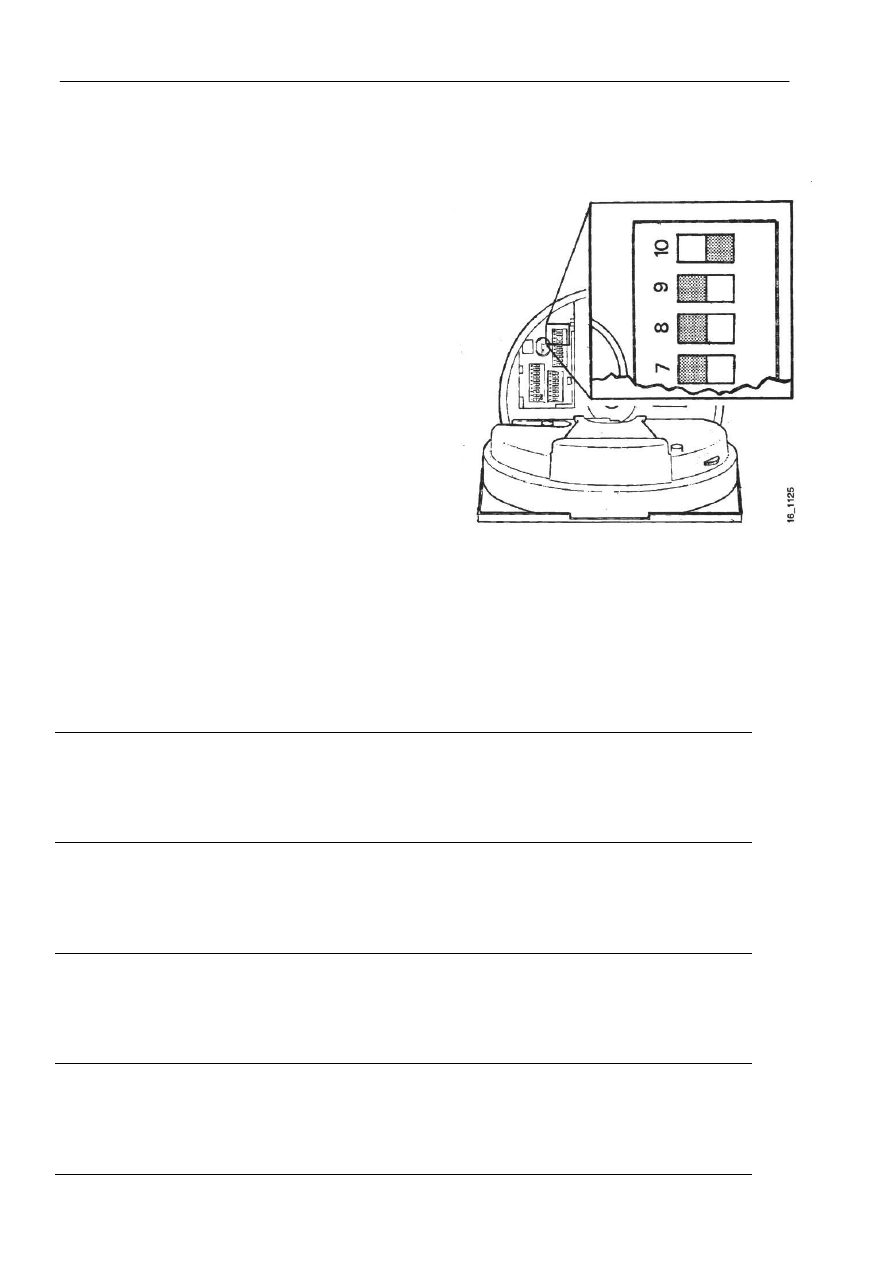

Установки для предупреждающих сигналов


Установки














Переключатели для регулировки сигнальной
лампы для индикации высокой скорости,
прибор фирмы Veeder-Root. Пример приведен
для скорости 80 км/ч.

Таблица установок




Переключатели, которые должны быть включены (Х)

Скорость 7

8

9

10

0-49

- - - -

50

Х -  -  -

55 -  Х -  -

60

Х

Х -  -

65 -  -  Х -

70

Х -  Х -

76 -  Х

Х -

80

Х

Х

Х -

85 -  -  -  Х

90

Х -  -  Х

95 -  Х -  Х

100

Х

Х -  Х

105 -

-

Х

Х

110

Х -  Х

Х

115 -

Х

Х

Х

120

Х

Х

Х

Х
