Приборная панель грузовиков Scania. Руководство - часть 9





Опломбирование и калибровка



17:01-01



21

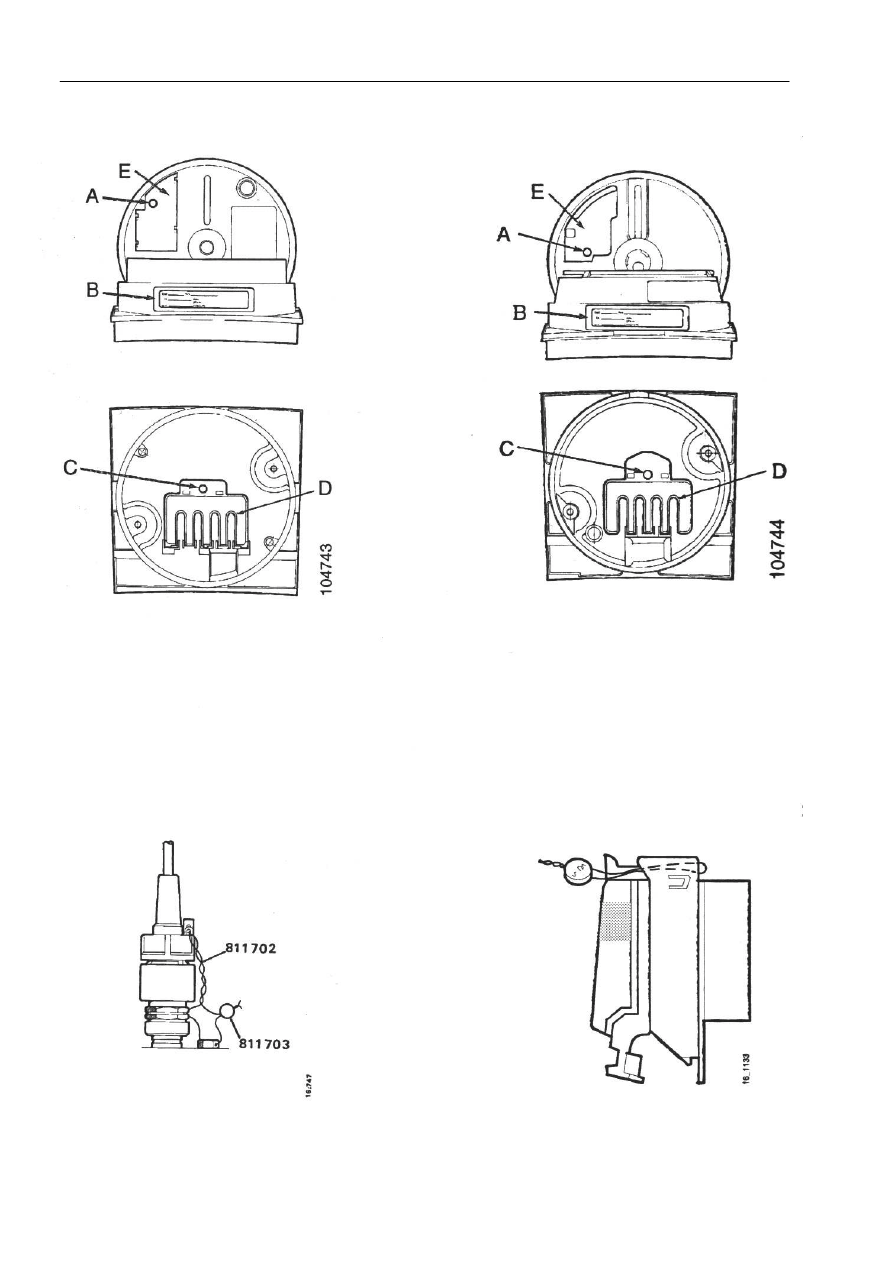

Тахограф фирмы Veeder-Root

Тахограф и спидометр фирмы Kienzle,



тип 2






























Опломбирование импульсного датчика

Опломбирование разъма (имеется в



наличии не на всех типах автомобилей)



















Опломбирование и калибровка



17:01-01



22

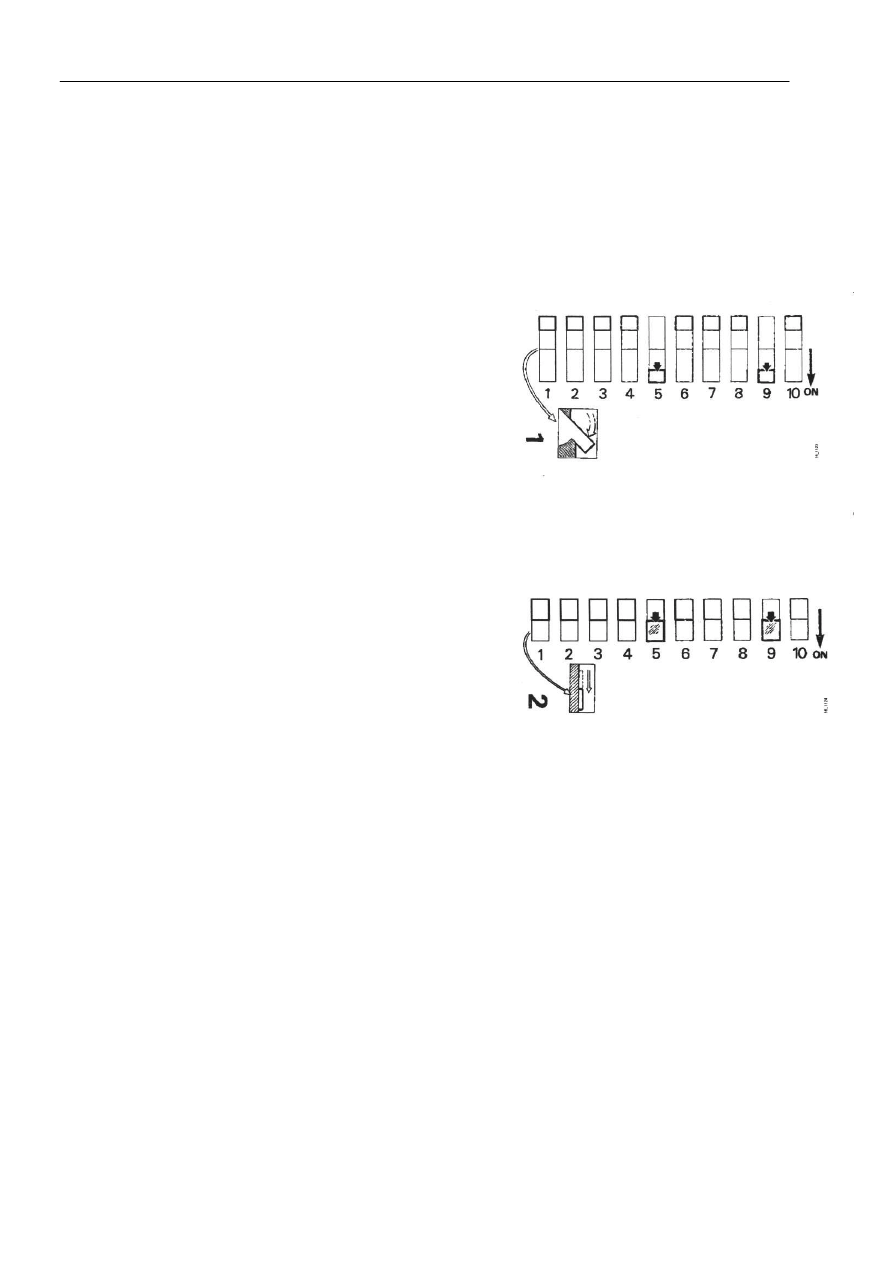

Калибровочные переключатели на
тахографе фирмы Kienzle (тип 2).
Тахограф , изображенный на рисунке,
настроен на постоянную W 7711. На
тахографе фирмы Kienzle тип 1
положение включения
противоположно соответствующему
положению на тахографе типа 2, т.е.
для включения переключатели должны
нажиматься в направлении от цифр.






Калибровка


Общие сведения

ВНИМАНИЕ! Необходимо опломбировать прибор по
завершении ремонта (смотри раздел, касающийся
опломбирования). Нормы, касающиеся
опломбирования, разнятся в зависимости от страны
применения. Ваш основной поставщик
проинформирует вас относительно норм, применяемых
в вашей стране.

Примечание: Для того, чтобы спидометр
зарегистрировал новую установку, напряжение должно
быть отключено как минимум на 30 минут до
осуществления новой установки.

Калибровочные переключатели на
тахографе фирмы Veeder-Root. Тахограф,
изображенный на рисунке, настроен на
постоянную W 7711.


•

Под калибровкой понимается проверка и настройка
приборов. По окончании калибровки новая
постоянная К должна быть записана на приборе.


•

Постоянная К означает постоянную W, на которую
производится настройка прибора в процессе
калибровки (положение переключателей).


•

Постоянная W (постоянная передаточного числа)
означает количество импульсов на километр
(расчетное значение).


Постоянная W выводится из таблиц или рассчитывается
с помощью формулы:

1000 х К

импульсов

 х К

передаточного числа

 / S


К

импульсов

 = постоянная передаточного числа коробки

передач

К

передаточного числа

 = передаточное число заднего моста


S = окружность вращения колеса (м)







Опломбирование и калибровка



17:01-01



23



Методика калибровки


1  Определить  размеры  шин  автомобиля,  а  также передаточное число коробки передач и заднего

моста. Постоянная W для соответствующей коробки передач указана в таблице.



•

Например: согласно таблице размер шин 12.00R20 и передаточное число заднего моста 3.07
соответствуют постоянной W 8870 при использовании стандартной коробки передач фирмы
Scania.


2  Необходимо найти в таблицах правильное значение постоянной W для постоянной К и считать

параметры установки переключателей.



•

Например:  согласно  таблице  переключатели  3,  4,  6,  7  и  8  должны  быть  во  включенном
положении при постоянной W 8870.


3  Снять красную пластиковую пломбу (смотри раздел "Опломбирование"), а затем снять крышку

калибровочных переключателей.


4  Осуществить  установку  калибровочных  переключателей  согласно  параметрам,  приведенным  в

таблице.


5  Установить на место крышку и опечатать новой пломбой.

6  Записать постоянную К в табличку и наклеить ее на прибор.

7  Покрыть табличку защитной фольгой.

























Опломбирование и калибровка



17:01-01



24

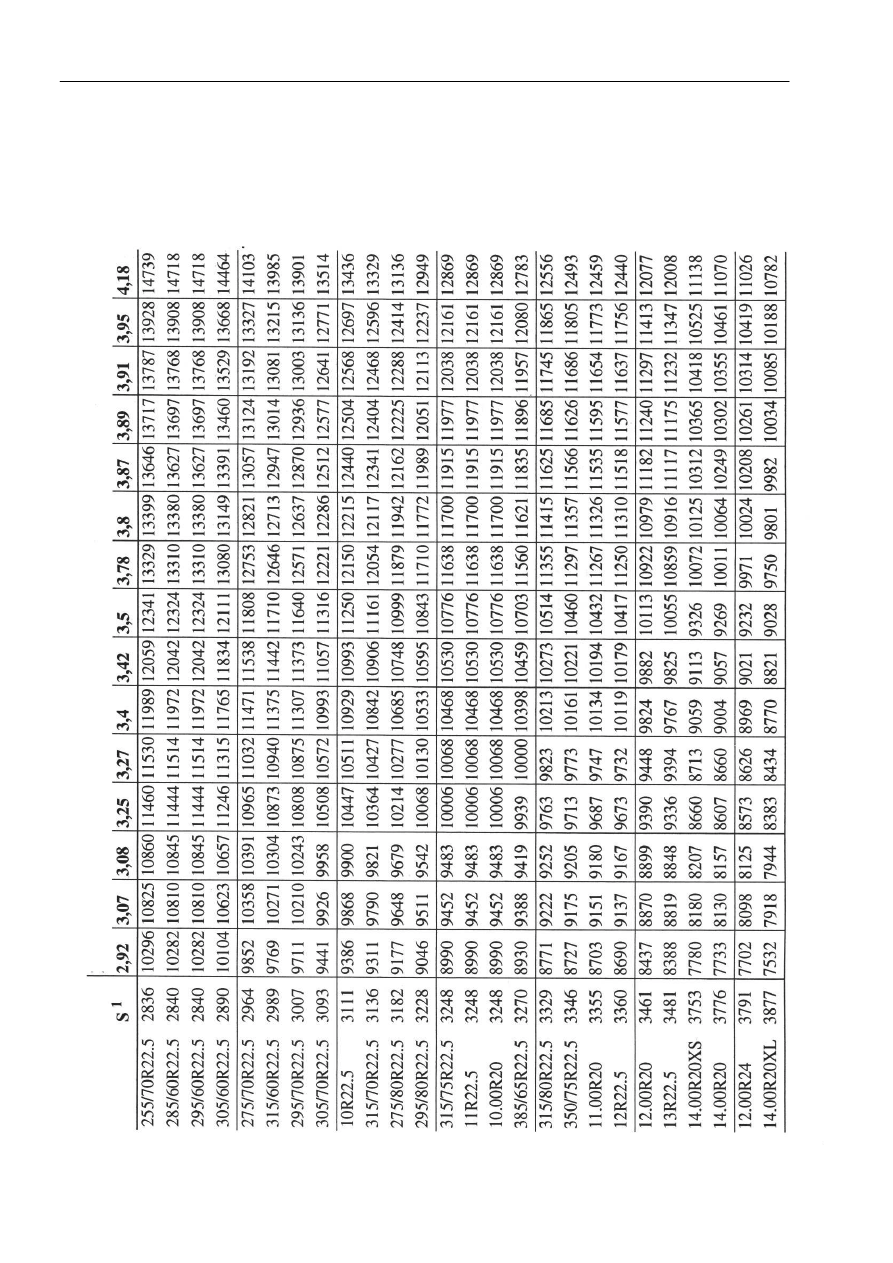

Таблицы для постоянной W





Калибровочная таблица (К

импульсов

 = 10)
















































Передаточное число заднего моста (2.92

-4.18)



Ча

ст

ь

Ш

ины



1.

Окру

жность вращения в мм
