Приборная панель грузовиков Scania. Руководство - часть 3

Приборная панель



17:01-02



9



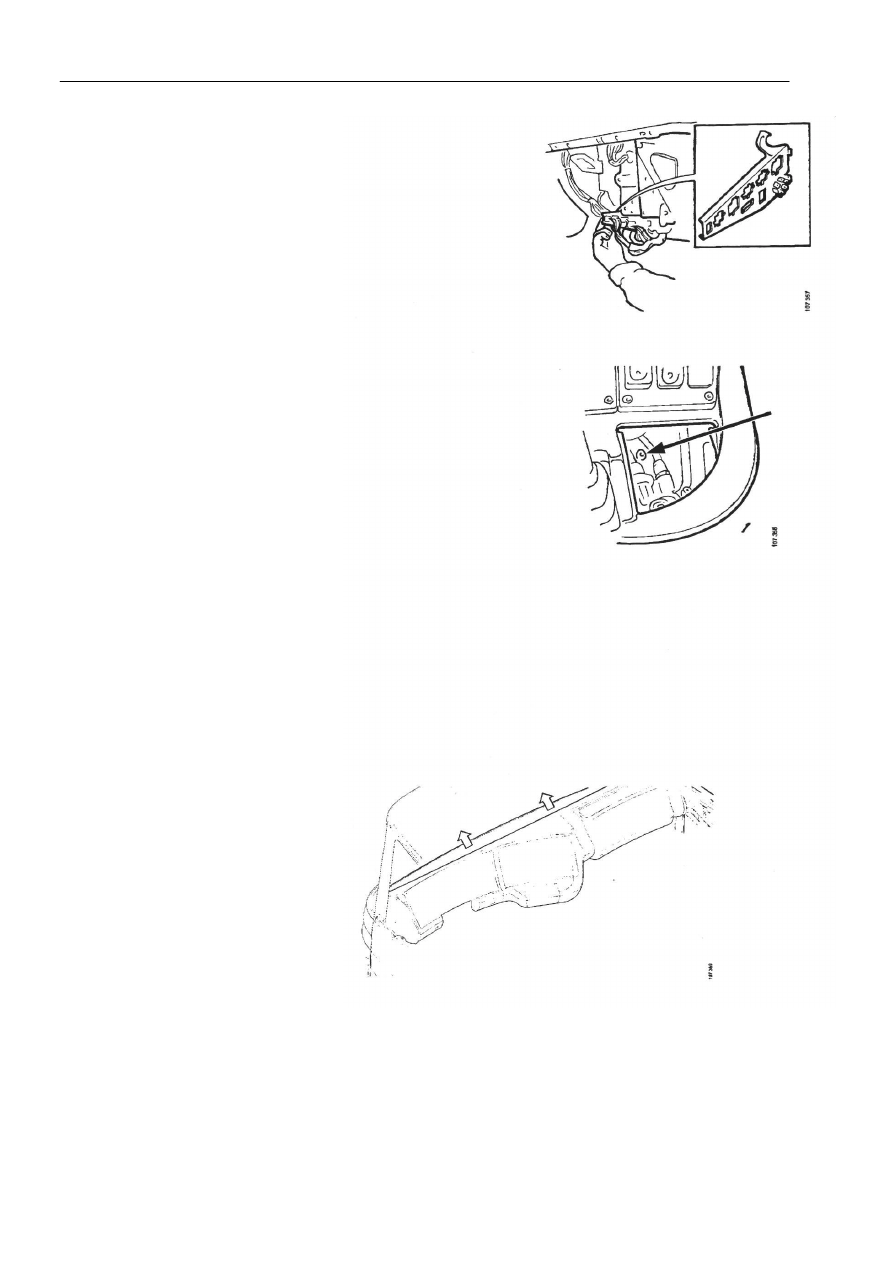

26 Отключить разъемы, прикрепленные к кронштейну

внутри центрального электрического блока. Не
вынимать те части разъемов, которые прикреплены к
кронштейну.








27 Отвернуть винты под пепельницей.













28 Снять панель стеклообогревателя у лобового стекла.

29 Отвернуть винты, крепящие приборную панель и

рулевую колонку к несущему элементу
стеклообогревателя. Они располагаются под панелью
стеклообогревателя.































Приборная панель



17:01-02



10


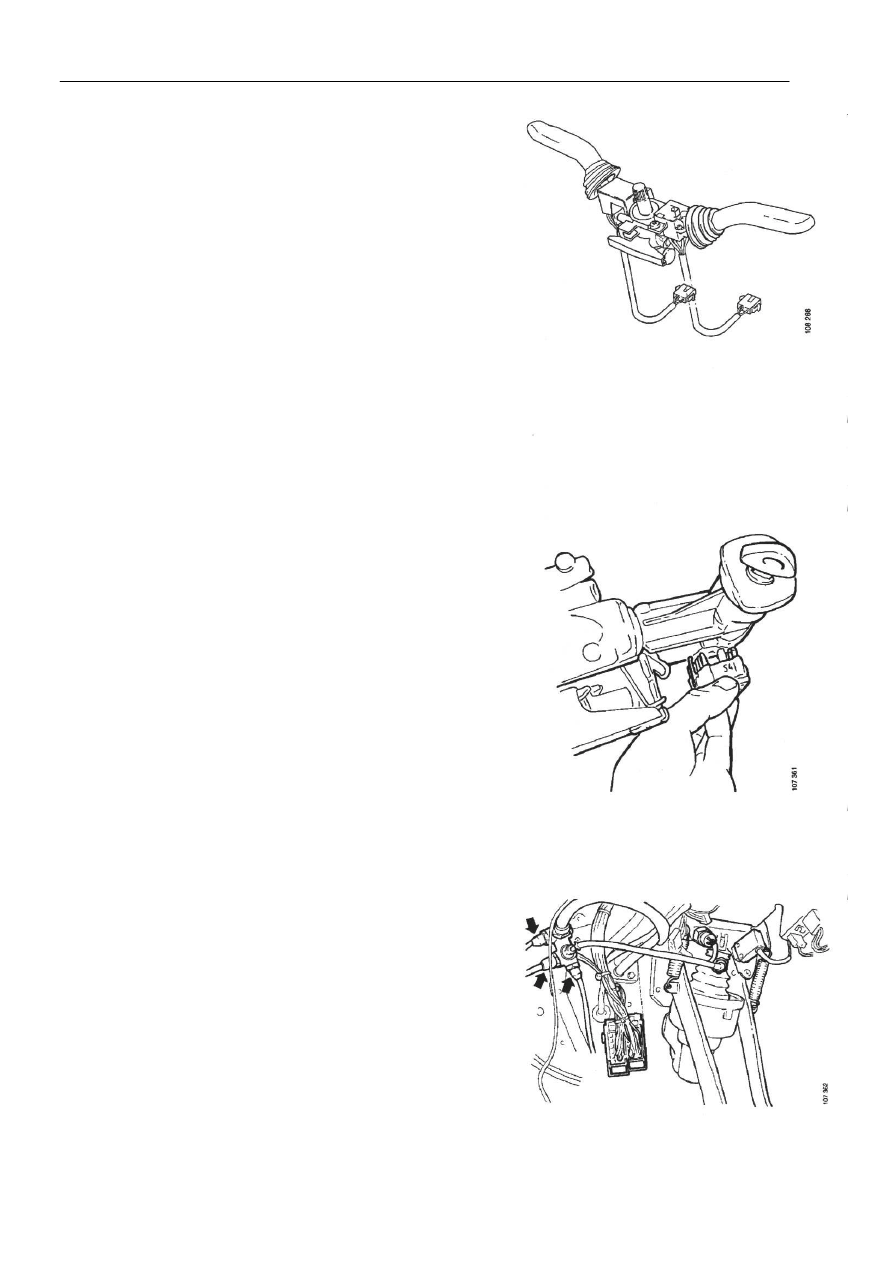

30 Следуя за проводами от переключателей ближнего и

дальнего света и указателей поворота, достичь
соответствующих разъемов. Отсоединить провода.






















31 Отключить разъем замка зажигания.
















32 Отсоединить три воздушных шланга у патрубка

коллектора.















Приборная панель



17:01-02



11










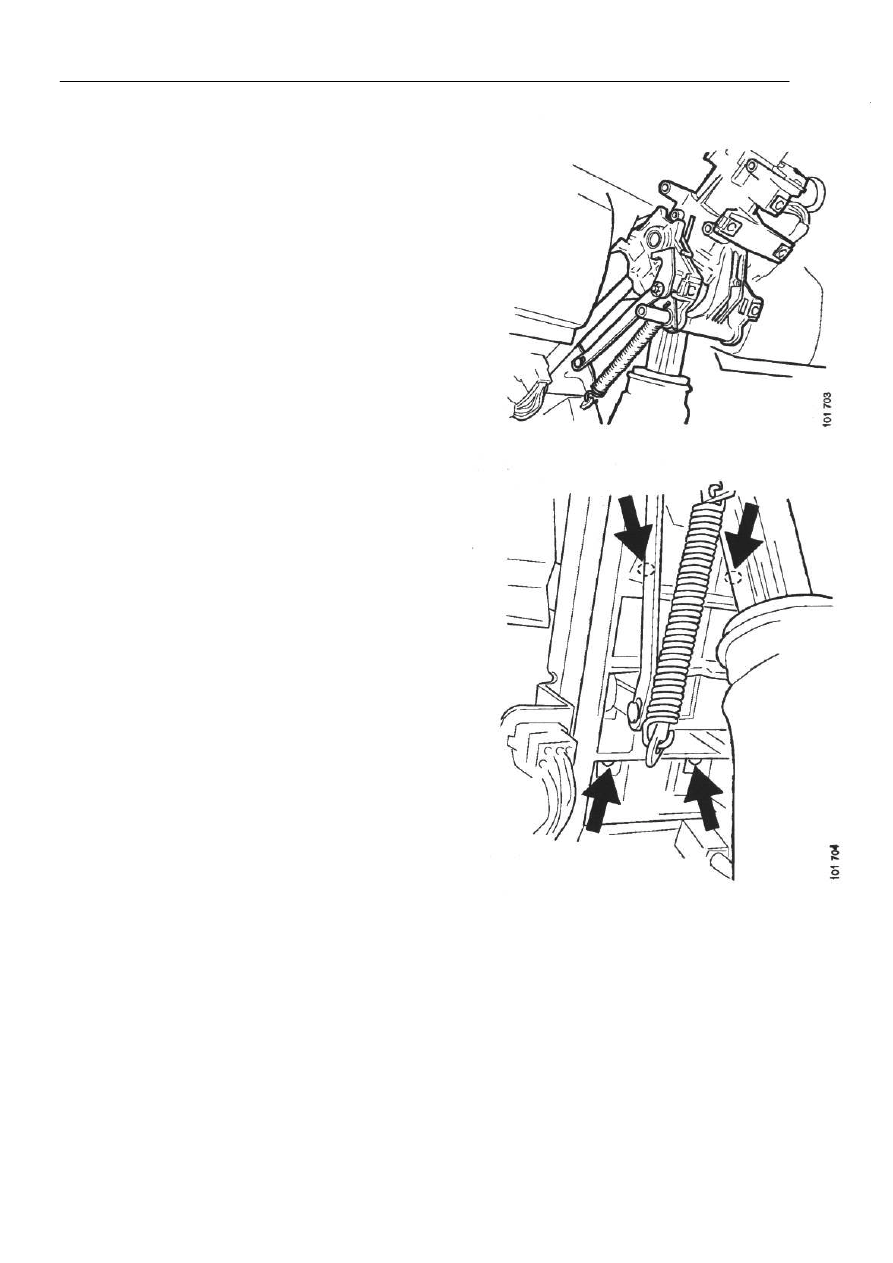

33 Отвернуть винты, удерживающие на месте рулевую

колонку. Доступ к ним возможен из-под низа, когда
колонка находится в сложенном положении. (На
рисунках изображена регулируемая рулевая
колонка.)






















34 Сложить рулевую колонку в направлении вниз.

35 Снять приборную доску.





ВНИМАНИЕ! Для снятия приборной панели
требуются два человека. Во избежание образования
трещин и сколов они должны повернуть приборную
доску на пол-оборота до того, как начнут осторожно
поднимать ее.










Приборная панель



17:01-02



12



Установка приборной панели



Установка  приборной  панели  осуществляется  путем  выполнения  вышеизложенных  пунктов  в
обратном порядке.

ВНИМАНИЕ!  Перед  установкой  защитных  крышек  необходимо  выполнить  следующие
операции:


•

Наполнить систему сцепления жидкостью.


•

Прокачать сцепление с помощью специального инструмента 587 949.


•

Убедиться  в  функционировании  сцепления,  а  также  в  отсутствии  протечек  шлангов  и
соединений.


•

Проверить надлежащее функционирование воздушных соединений и убедиться в отсутствии их
протечек.


•

Убедиться в функционировании электрического оборудования.
