Приборная панель





Руководство по ремонту






Оглавление



17:01-02



2

Оглавление





Приборная панель

Демонтаж....................................................................3

Установка..................................................................12

















































Приборная панель



17:01-02



3



Приборная панель





Демонтаж приборной панели



1  Перед началом работ необходимо отключить соединение, ведущее к отрицательной клемме

аккумулятора.























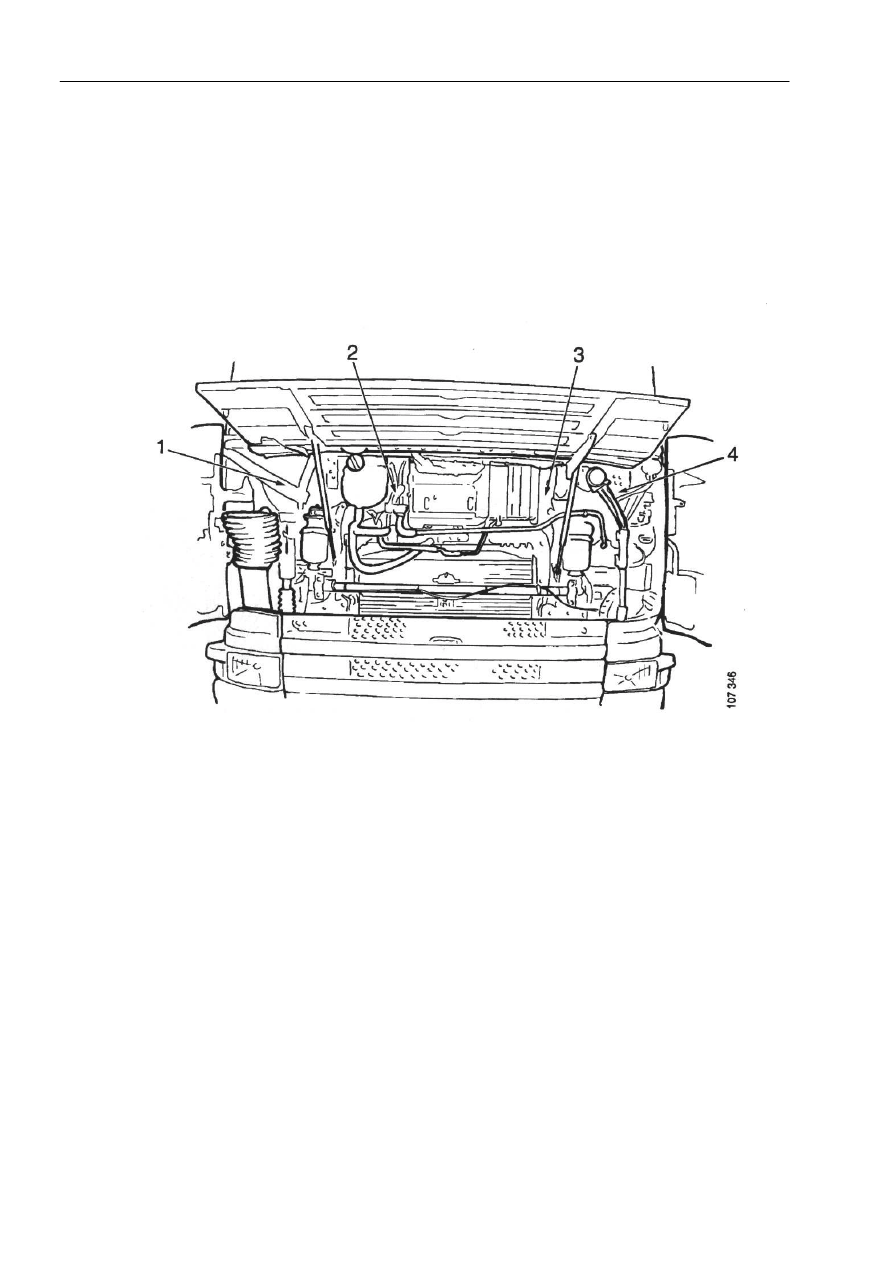

1  Центральный электрический блок
2  Кронштейн для управляющего провода решетки обогревателя (применяется для грузовиков с

ручной регулировкой микроклимата кабины)

3  Монтажная панель педали управления ТНВД
4  Педальная панель





Управляющий провод решетки обогревателя



2  Отсоединить управляющий провод решетки обогревателя (применяется для грузовиков с

ручной регулировкой микроклимата кабины).












Приборная панель



17:01-02



4



Педальная панель







3

Снять защитную крышку.






4

Отключить соединения к клапану ножного тормоза.


5

Отключить воздушные соединения, которые ведут в
кабину.






ВНИМАНИЕ! Необходимо защищать глаза и кожу от
попадания  жидкости в систему сцепления.




6

Взять сливную емкость, отсоединить шланг для
жидкости сцепления и собрать жидкость в емкость.


7

Заглушить открытые гидравлические соединения.


8

Снять кронштейн с резервуара жидкости сцепления
и отставить резервуар в сторону.


9

Отсоединить управляющий шланг, ведущий к
исполнительному цилиндру.


10  Вставить защитные пробки в шланг и трубные

соединения цилиндра.


11  Снять защитную крышку с электрических

соединений и расцепить разъемы под крышкой.

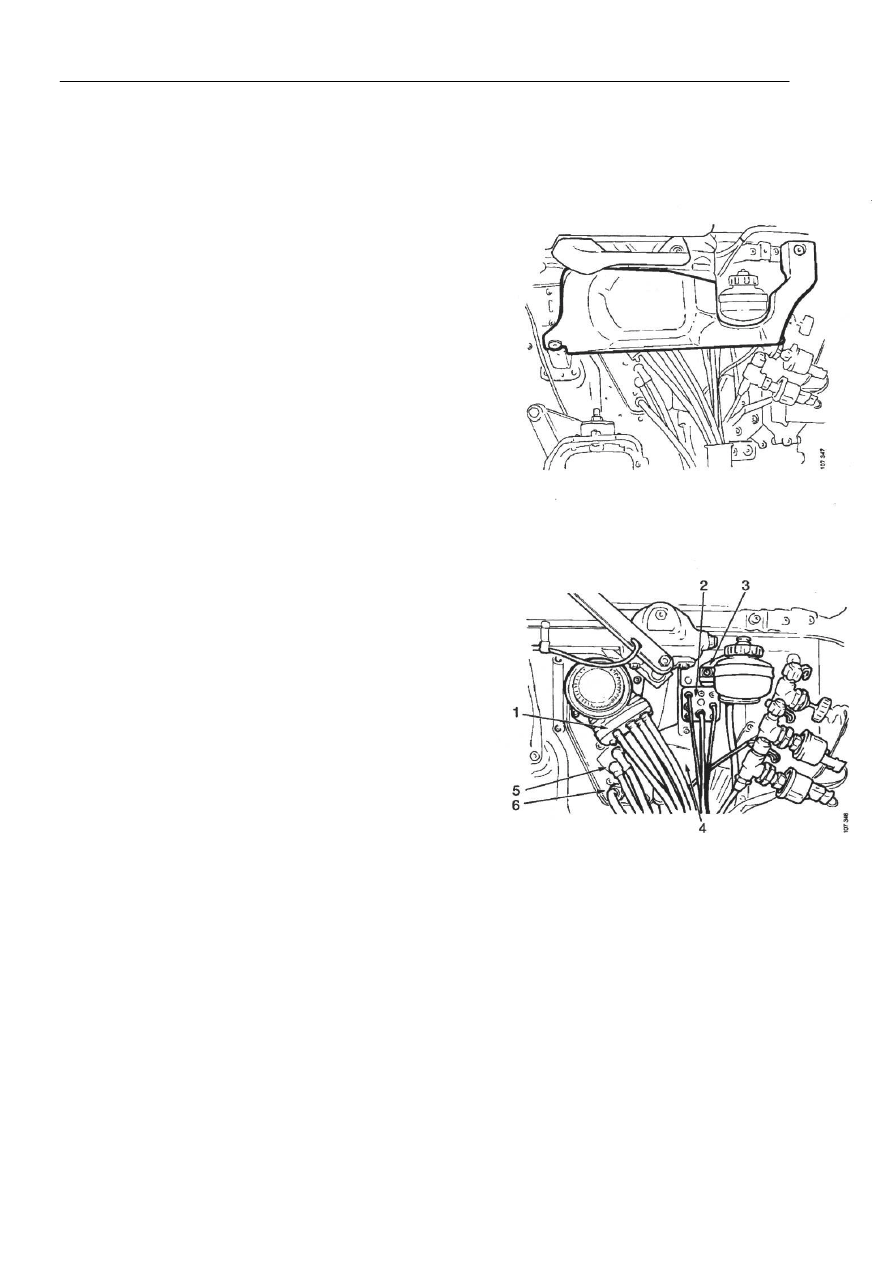

1

Воздушное соединение для клапана ножного
тормоза

2

Воздушное соединение к кабине

3

Кронштейн для резервуара жидкости сцепления

4

Защитная крышка для электрических соединений

5

Шланг жидкости сцепления

6

Управляющий шланг к исполнительному цилиндру
