Приборная панель грузовиков Scania. Руководство - часть 2

Приборная панель



17:01-02



5

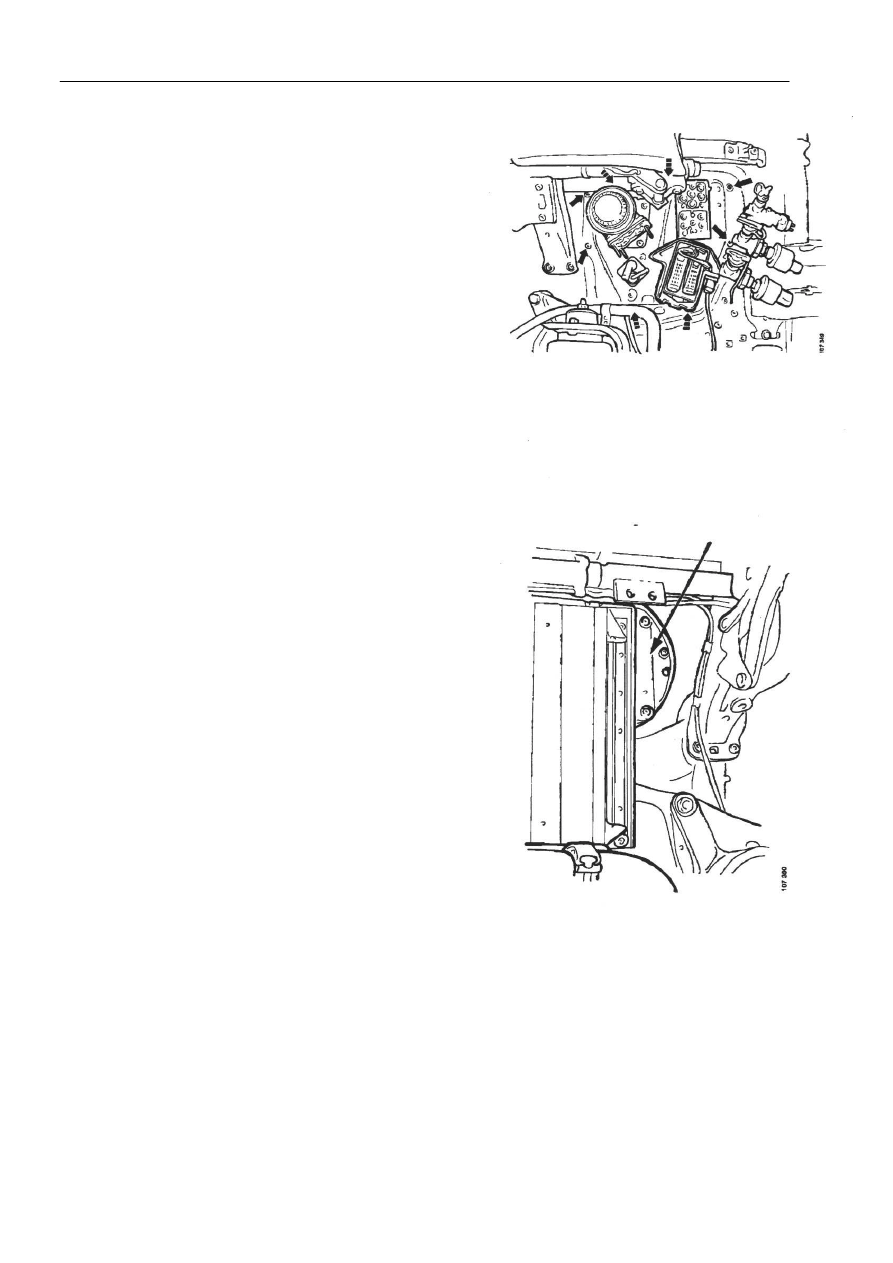

12  Отвернуть винты, крепящие педальную панель к

теплоизоляционной перегородке.






















13  Снять панель для педали управления ТНВД следом

за педальной панелью. Смотри схему на странице 3.



































Приборная панель



17:01-02



6

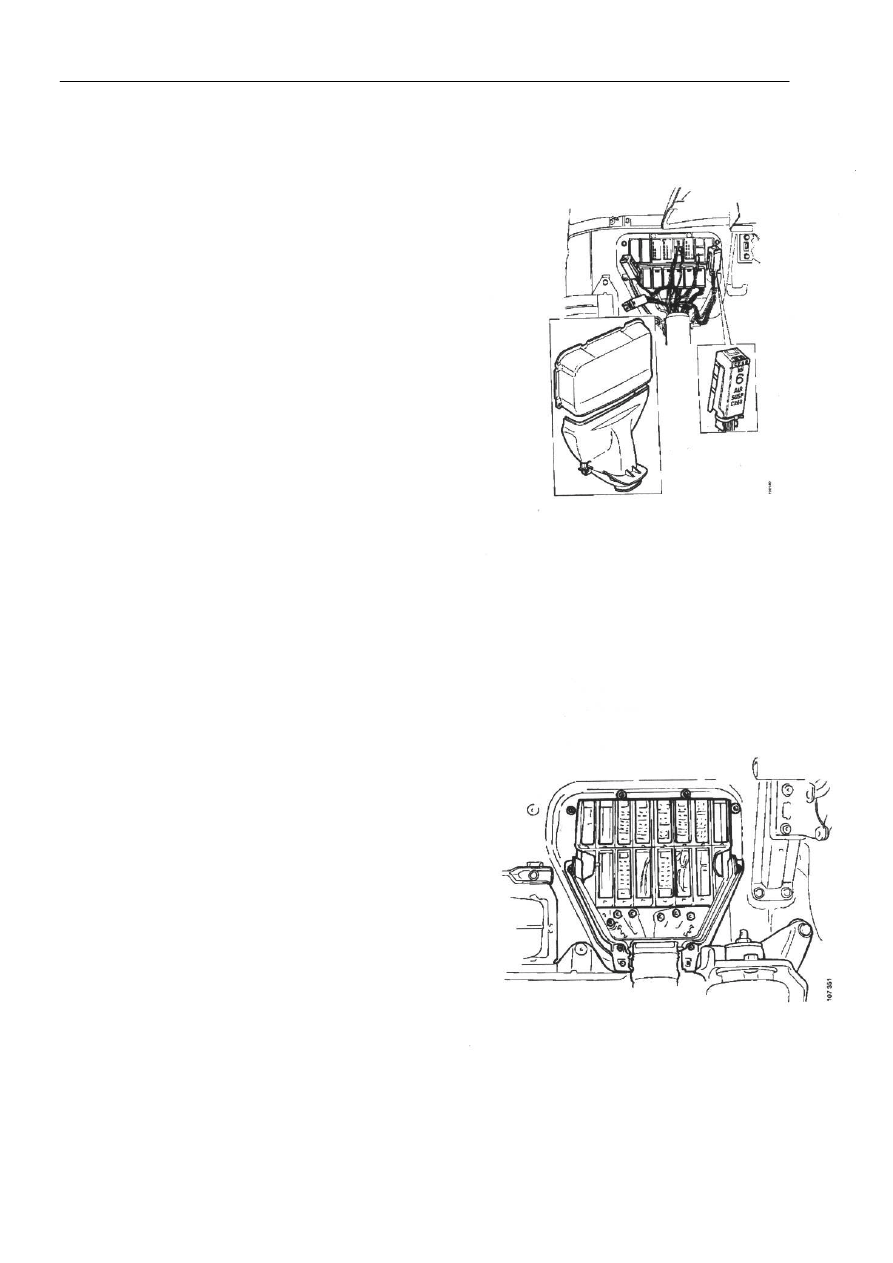

Центральный электрический блок



14 Снять защитную крышку центрального

электрического блока.


15 Отключить все разъемы.

16 Отвернуть винты, крепящие кабельный жгут.



























17 Отвернуть винты, соединяющие центральный

электрический блок с теплоизоляционной
перегородкой.




















Приборная панель



17:01-02



7

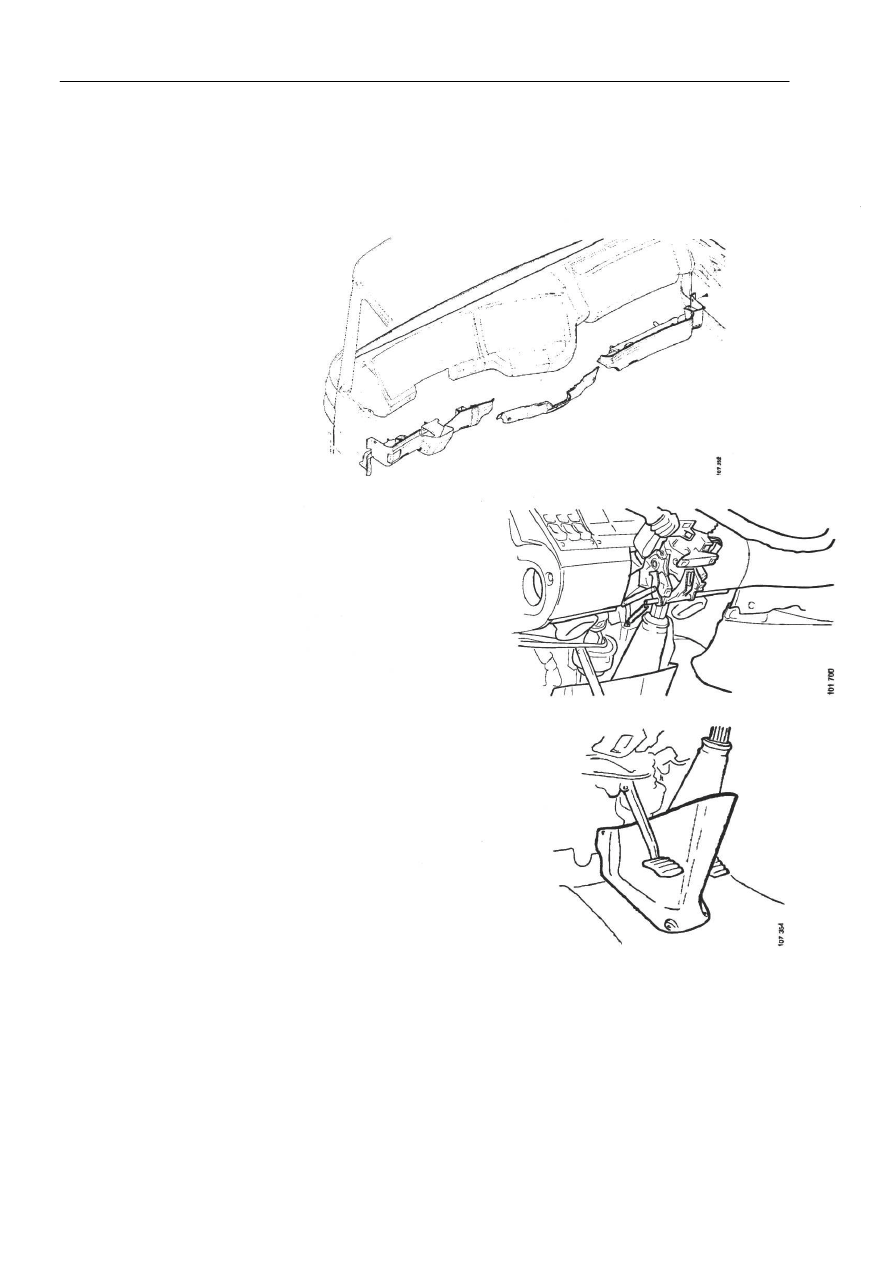

Внутри кабины





18 Снять крышки под приборной панелью.






















19 Снять механизм регулировки рулевого колеса и

крышки на механизме управления рулевой колонкой.













20 Снять крышку на рулевой колонке.



















Приборная панель



17:01-02



8

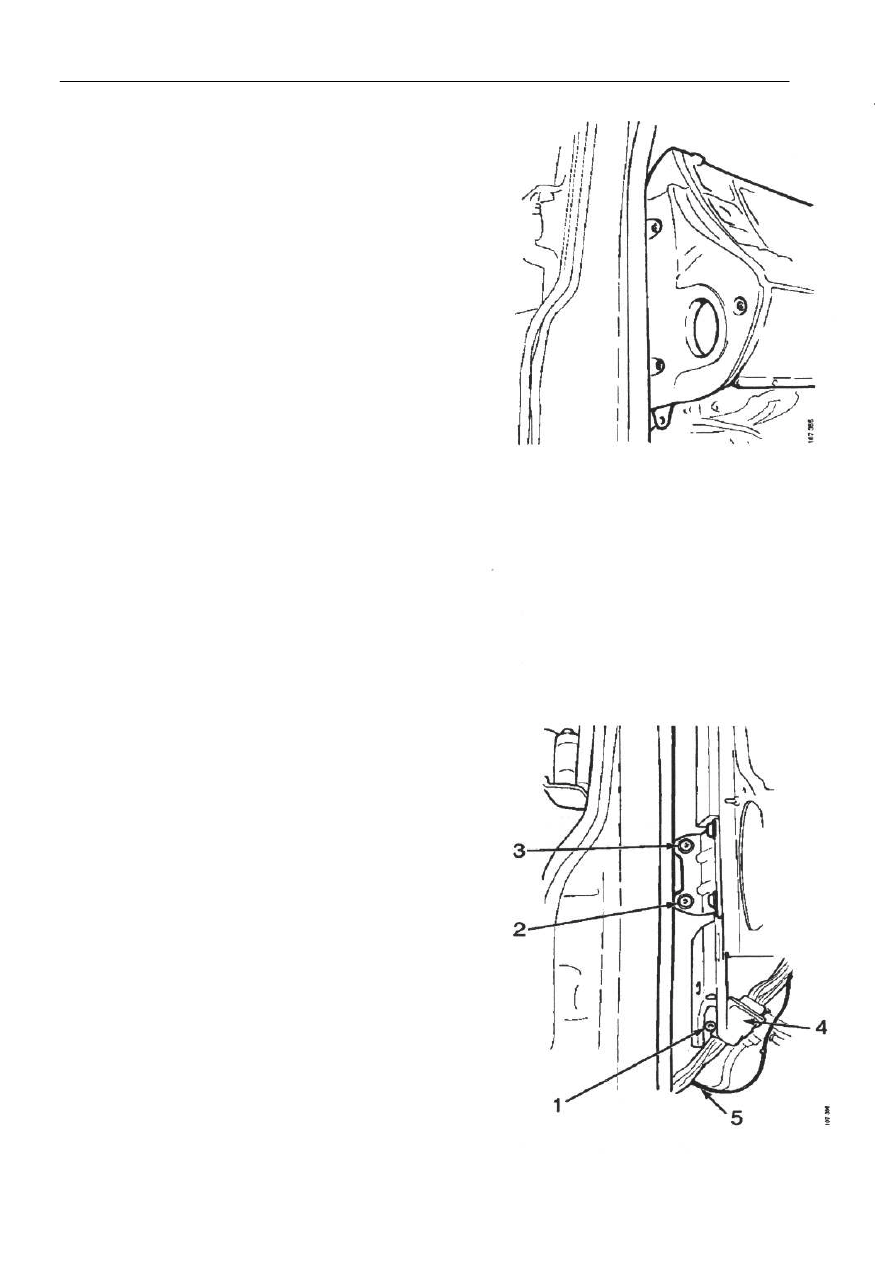

21 Отвернуть торцевую крышку приборной панели со

стороны водителя.































22 Отвернуть винты 1-3 в торцевом кронштейне

приборной панели.


23 Снять разъем 4 для подсветки приборов.

24 Следуя за проводом 5 к выключателю внутри

передней дверной стойки, отсоединить провод от
выключателя.


25 Повторить операции, указанные в пунктах 22 и 24 на

приборной панели со стороны пассажирского
сиденья.
