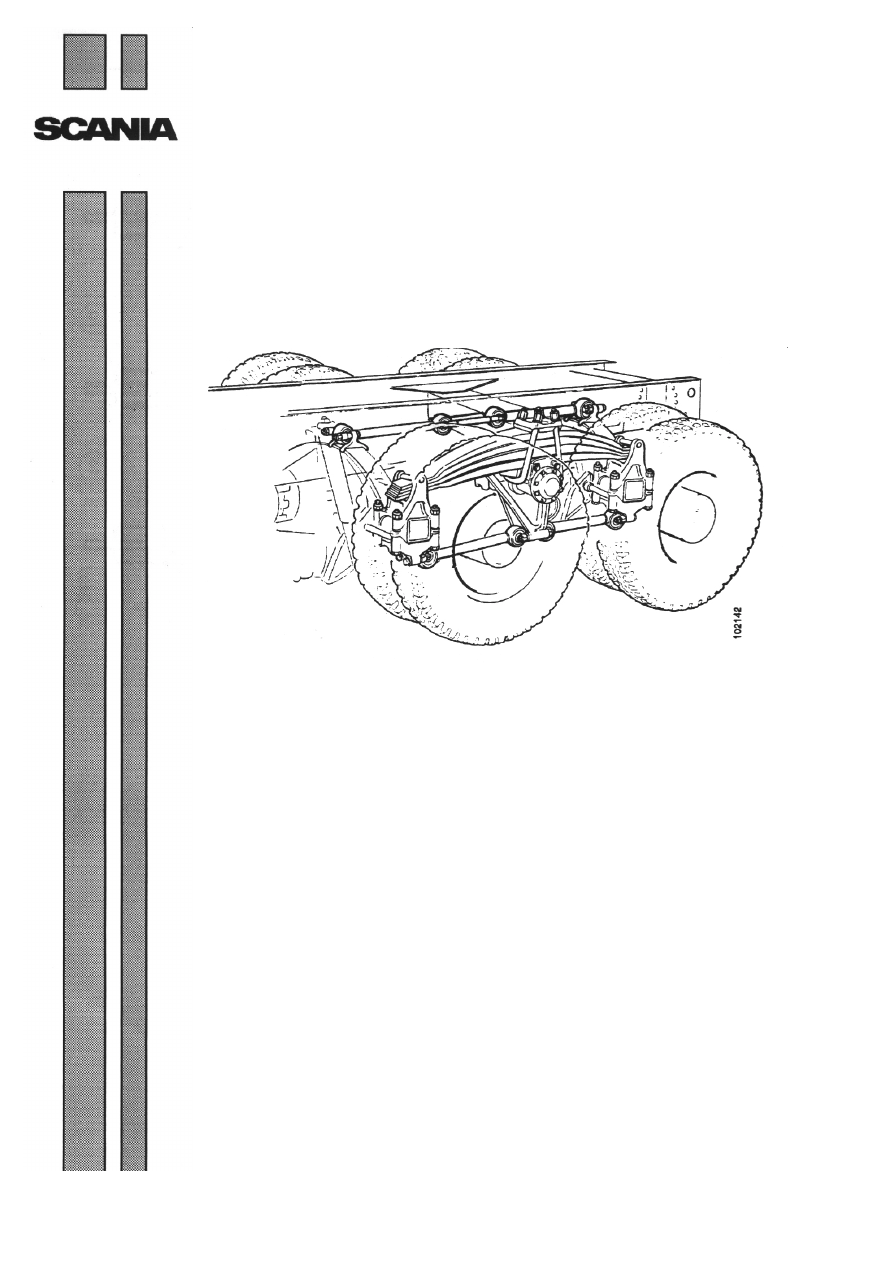

Подвеска (ВТ200, ВТ300) грузовиков Scania. Руководство - часть 10





1 711 572

12:40-02

Выпуск 1

ru



ВТ200

Ремонт и обслуживание































Содержание



12:40-02

Содержание

Общие сведения

















Рессоры

Снятие







Установка









Кронштейны рессор

Демонтаж







12

Установка







13

Замена прокладки в кронштейне 16
Замена втулок подшипников 18



Реактивные штанги

Инструкции





20

Замена реактивных штанг

21

Регулировка мостов

  23

Удаление







24

Установка







25

Втулки реактивных штанг

26



Стабилизатор поперечной
устойчивости





Замена







29





Амортизаторы

Замена







30

ВТ200 Ремонт и обслуживание



12:40-02

ВТ200

Общие сведения

Спецификации
Компонент





Размер

Крутящий момент

Прижимные болты



М24

этап 1: 150 Нм















этап 2: 400 Нм







этап 3: 570 Нм







этап 4: 760 Нм+180°

Стремянки - ключ с
контролируемым моментом *





760 Нм

Болт рессоры - кронштейн
Рессоры







М24

500

Нм

Кронштейны рессоры



М22

580 Нм

Кронштейн тележки - рама

М20

450 Нм

Проволочный ограничитель

М16

90 Нм

Демпфер- рама





М14

135 Нм

Стабилизатор поперечной устойчивости
Кронштейн - мост



М16

210 Нм

Кронштейн - стойка



М12

84 Нм

Кронштейны рессоры
Гайки цапфы





М95

900 Нм

Колпак втулки \ступицы\

М145

300 Нм

Болты реактивной штанги

М16

270 Нм


* Если момент при заворачивании меньше, гайки необходимо заменить и затянуть снова.

ВТ200 Ремонт и обслуживание



12:40-02

Специальные инструменты

Номер

Назначение







Местоположение

87 089

Оправка \ пробойник \ шпиндель

87 247

Оправка \ пробойник \ шпиндель



R1

87 292

Оправка \ пробойник \ шпиндель

87 596

Зубило











D2

98 450

Рукоятка

     R2,

AD2,

AM1

98 643

Штифт











AD4/AS4



99 009-1

Оправка \ пробойник \ шпиндель

  AD4/AS3

99 136

Трубка-оправка \ пробойник \ шпиндель

Р

99 141

Опорное кольцо









Р

99 142

Опорное кольцо









Р

99 244

Оправка \ пробойник \ шпиндель



AD/AS3, С5

99 245

Головка оправки \ пробойника \ шпинделя

AD/AS3, C5


Другие приспособления

Номер

Назначение

587 043

Опоры

587 071

Ключ с контролируемым моментом

587 121

Устройство для подъема колес

587 124

Опоры

587 302

Ключ с контролируемым моментом

587 637

Гнездо 36 мм

587 585

Ручной инструмент (бокорезы) для стопорного кольца
