ВТ200 Ремонт и обслуживание



12:40-02

5

ВТ200






































1  Кронштейн
2  Болт
3  Болт
4  Шайба
5  Контргайка
6  Гайка
7  Прокладка
8  Крышка
9  Болт
10  Шайба
11  Реактивная штанга
12  Шпилька

13  Гайка
14  Болт
15  Гильза
16  Реактивная штанга
17  Болт
18  Болт
19  Упор крепления рессоры
20  Штифт
21  Винтовой штифт
22  Кронштейн
23  Болт
24  Гайка

25  Скоба
26  Демпфер
27  Демпфер
28  Заклепка
29  Болт
30  Контргайка
31  Шайба
32  Задняя рессора
33  Картер заднего моста
34  Поперечина
35  Кронштейн рессоры

ВТ200 Ремонт и обслуживание



12:40-02

6

Рессоры

Демонтаж


Другие инструменты и приспособления

Номер

Назначение

587 043

Опоры

587 121

Подъемник для колес

587 124

Опоры

587 637

Гнездо 36 мм


ВНИМАНИЕ!  Включите стояночный тормоз, прежде
чем поднять автомобиль на домкратах. Обеспечьте
надлежащую опору.

ВНИМАНИЕ! Никогда не работайте под автомобилем,
поддерживаемым лишь домкратами. Используйте
опоры.

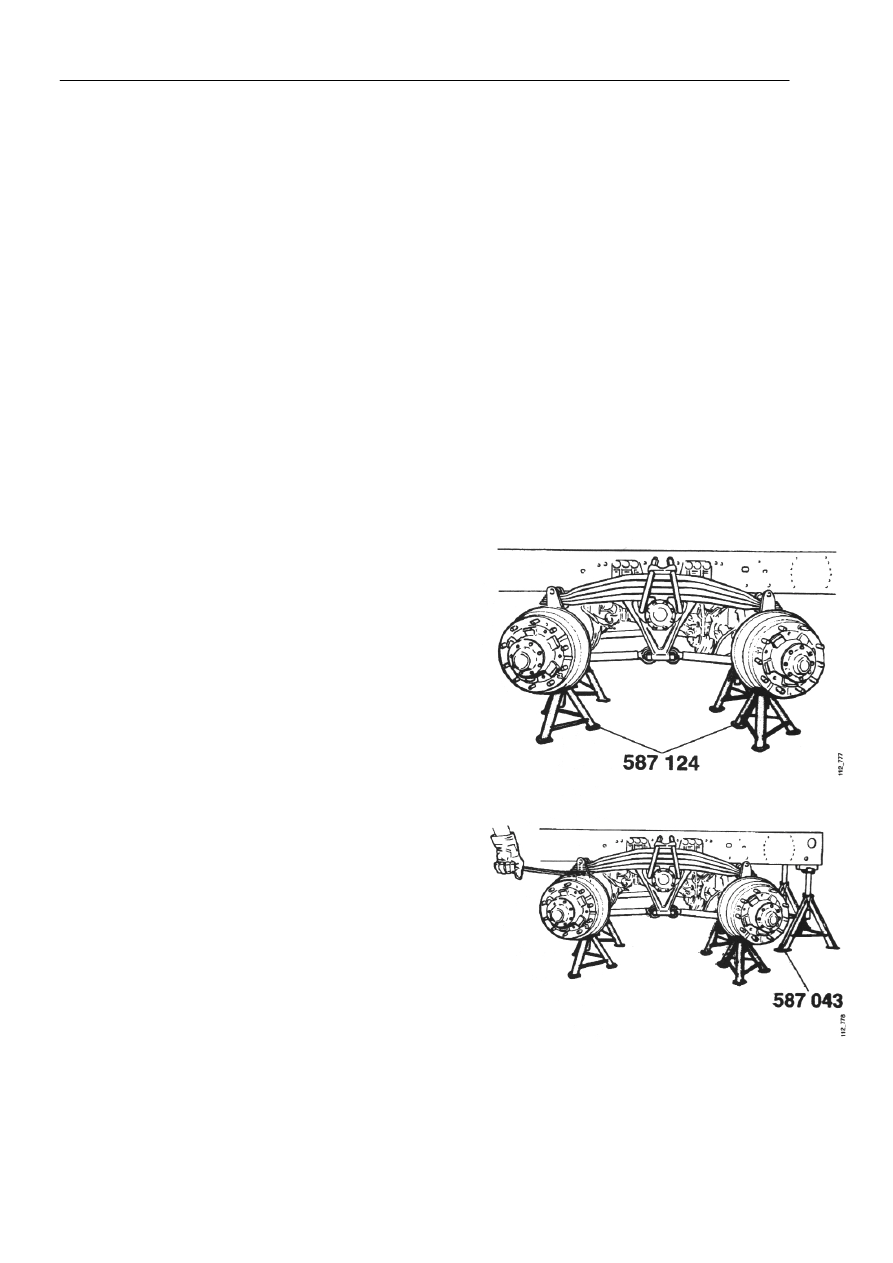

Описание
1.  Поднимите задние мосты и поместите под них

опоры 587 124.













2.  Поднимите раму, чтобы освободить рессоры.

Подведите опоры 587 043 под обе боковины рамы.
С помощью ломика убедитесь, что рессоры
освободились от давления.

3.  Снимите колеса и брызговики. Используйте

подъемник для колес 587 121.

ВТ200 Ремонт и обслуживание



12:40-02

7

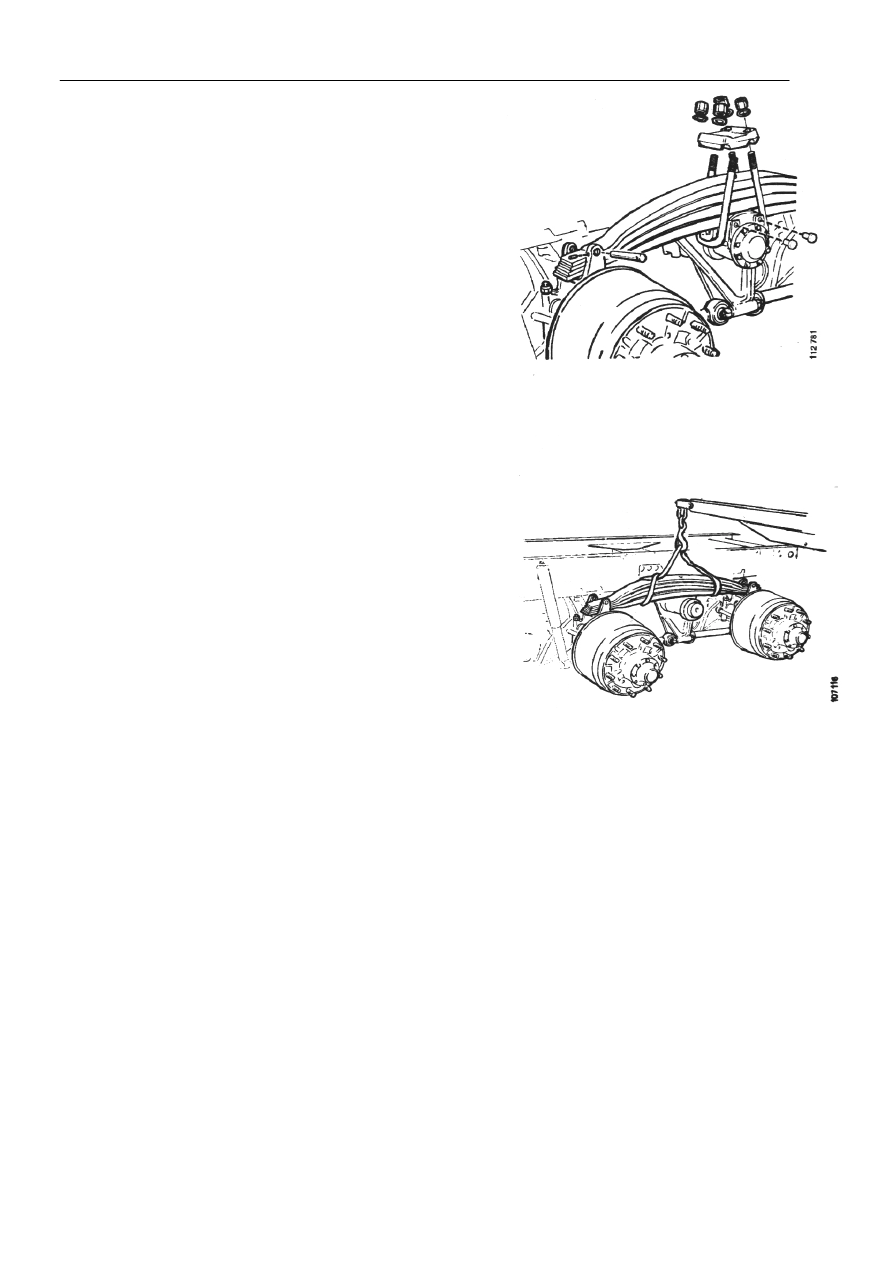

4  Ослабьте два болта, удерживающих рессору

горизонтально \поперек\.

5  Отверните четыре гайки с прижимных болтов-

стремянок, снимите накладки и стремянки.
Используйте 36 мм гнездо 587 637.

6  Выбейте легкими ударами штифт и удалите  палец

из корнштейна рессоры. Проделайте это на обоих
концах рессоры.












ВНИМАНИЕ! Убедитесь, что рессора не может
выскользнуть из кронштейна из-за своей тяжести.

7.  Поднимите рессору, используя имеющиеся в

мастерской стрелу и обхват.

ВТ200 Ремонт и обслуживание



12:40-02

8

Установка


Инструменты

Номер

Назначение

587 121

Подъемник для колес

587 637

Гнездо 36 мм

587 302

Ключ с контролируемым моментом


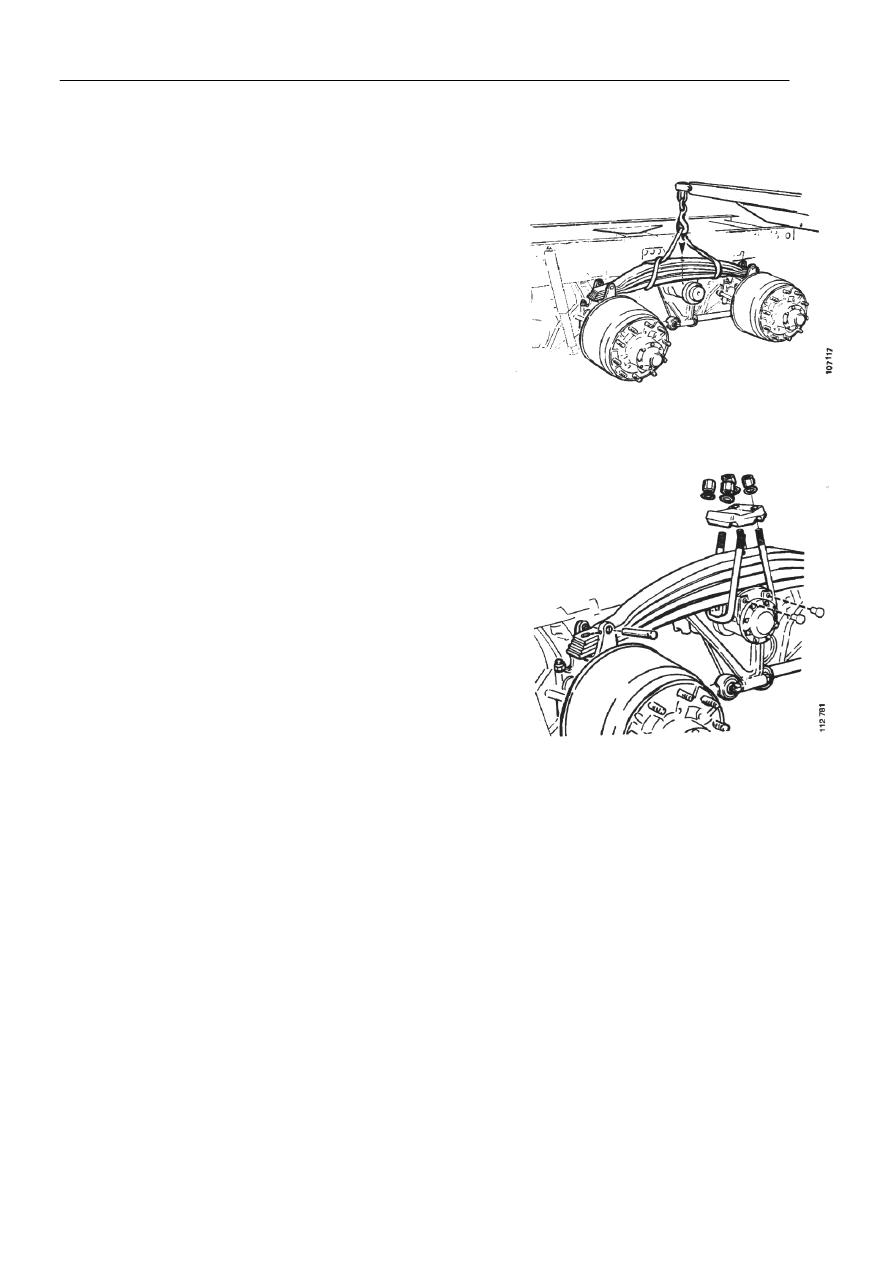

1  Поднимите рессору в нужное положение.

Используйте имеющийся в мастерской подъемник.


Примечание: Направляющая рессоры, находящаяся
под собранным узлом рессоры посередине, должна
входить в отверстие направляющей рессорного
кронштейна.

2  Установите в посадочное место рессоры палец и

закрепите его стопорныой шпонкой. Проделайте это
с обоих концов рессоры.

3  Проверьте прижимной болт \стремянку\. Если гайка

свободно наворачивается на резьбу по всей ее
длине, болт можно использовать повторно.


Примечание: Если заменяется рессора, прижимные
болты \стремянки\ всегда необходимо заменять
новыми.
