Подвеска (ВТ200, ВТ300) грузовиков Scania. Руководство - часть 9

ВТ 300 Ремонт и обслуживание



12:40-01

22

Замена, AD1100

Специальные приспособления

Номер

Назначение

Местоположение

98 643

Шпилька   AD/AS4

99 009-1

Приспособление AD/AS3


Другие инструменты
Номер

Назначение

Местоположение

587 585

Пассатижи для
стопорного кольца G4

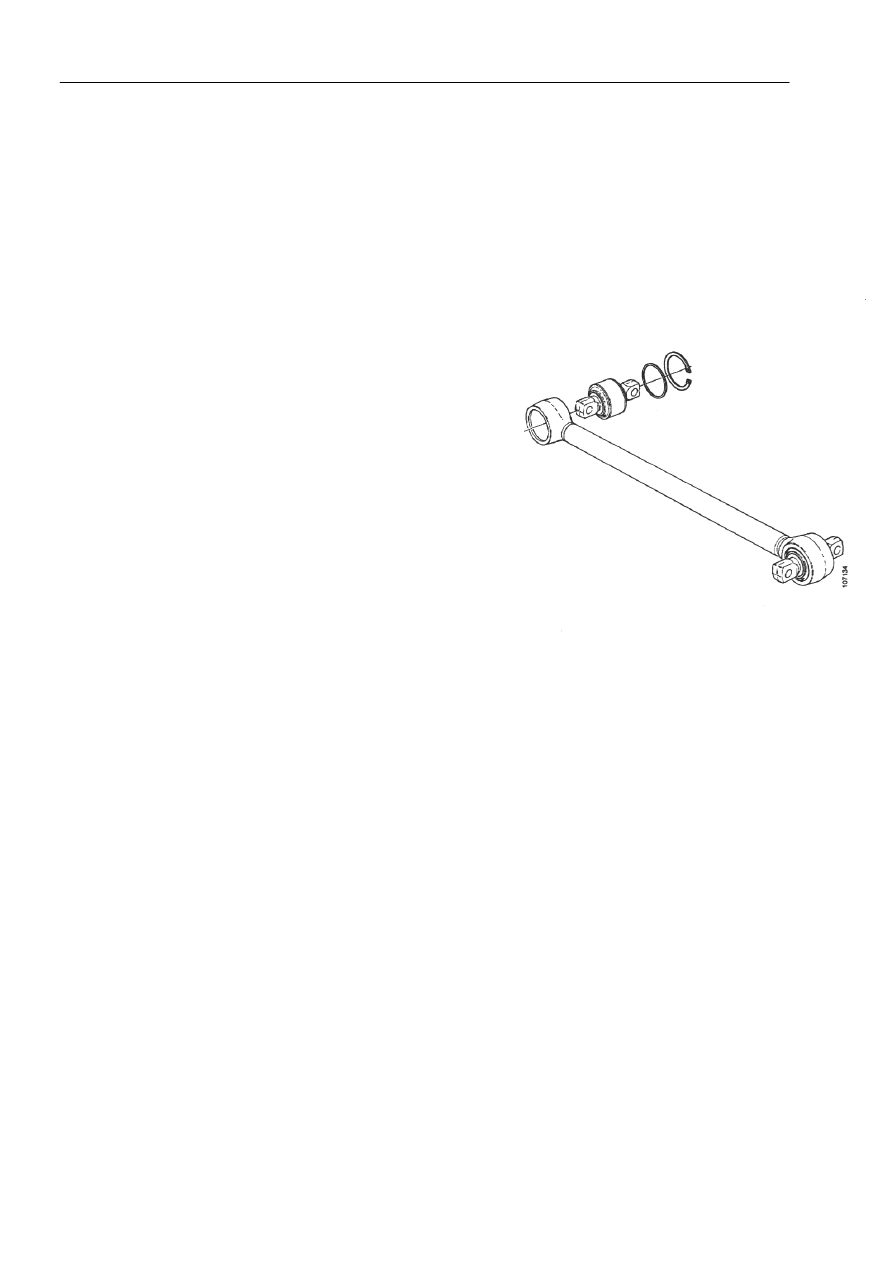

Описание
1  Удалите стопорное кольцо втулки, используя

бокорезы для  стопорного кольца 587 585 и удалите
распорное кольцо с помощью отвертки.


ВНИМАНИЕ! Делайте это в защитных очках.

2  Выпрессуйте втулку с помощью приспособления 99

009-1. Очистите поверхности реактивной штанги в
том месте, где стояла втулка.

ВТ 300 Ремонт и обслуживание



12:40-01

23

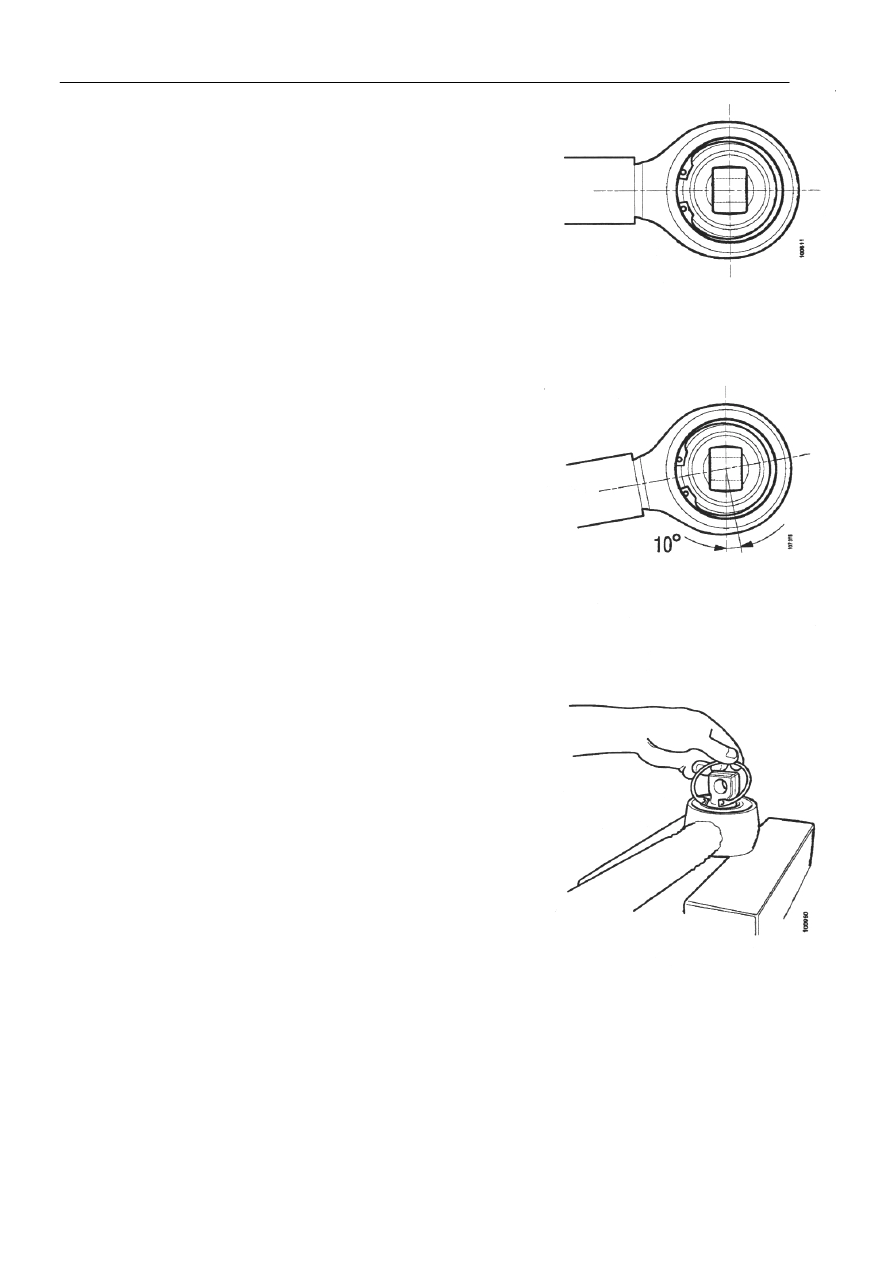

3  Нижний кронштейн: Запрессуйте на место новую

втулку, плоские поверхности штыря под прямыми
углами к трубке.














4  Верхний кронштейн: Выровняйте новые втулки,

используя приспособление 98 643.

5  Установите  стопорное кольцо на место, чтобы его

разрез смотрел вдоль штанги.










6  Удалите приспособление и установите

прокладочное кольцо.

7  Запрессуйте вниз втулку, используя

приспособление, и установите  стопорное кольцо.

8  Уберите приспособление и убедитесь, что

стопорное кольцо правильно расположено в
углублении.

9  Проверьте, и при необходимости отрегулируйте,

углы колес, как описано в "Общие сведения,
регулировка мостов" в техническом руководстве по
обслуживанию ВТ300.

ВТ 300 Ремонт и обслуживание



12:40-01

24

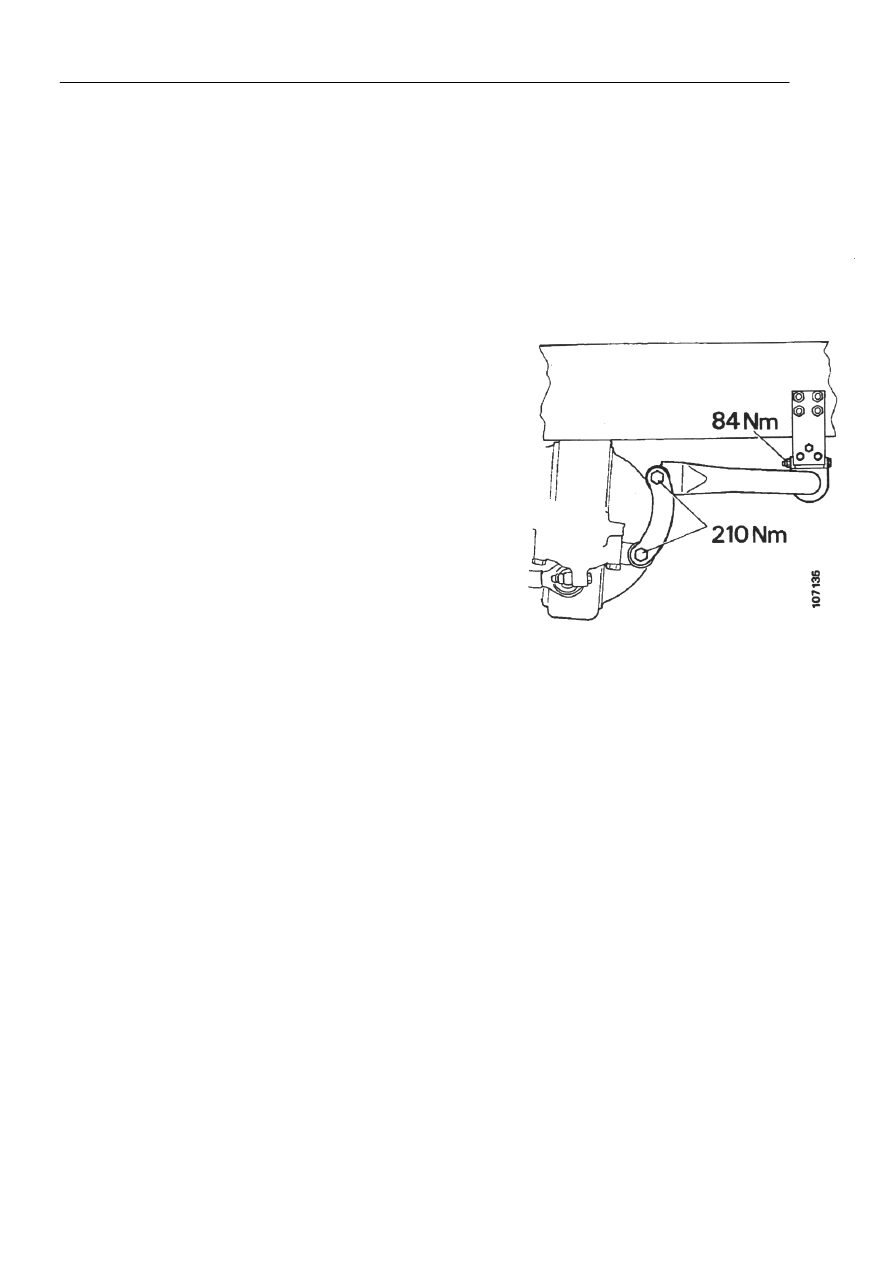

Стабилизатор поперечной устойчивости


Замена

Спецификации









Крутящий момент
при закручивании

Кронштейн - рама М16

210 Нм

Зажим - кронштейн

84 Нм


Описание
1  Освободите стабилизатор поперечной

устойчивости от нагрузки.

2  Отверните кронштейны стабилизатора

поперечной устойчивости и снимите стабилизатор
поперечной нагрузки.

3  Установите новый стабилизатор поперечной

устойчивости. Крутящий момент при
закручивании 210 Нм для М16 и 84 Нм для М12.

ВТ 300 Ремонт и обслуживание



12:40-01

25

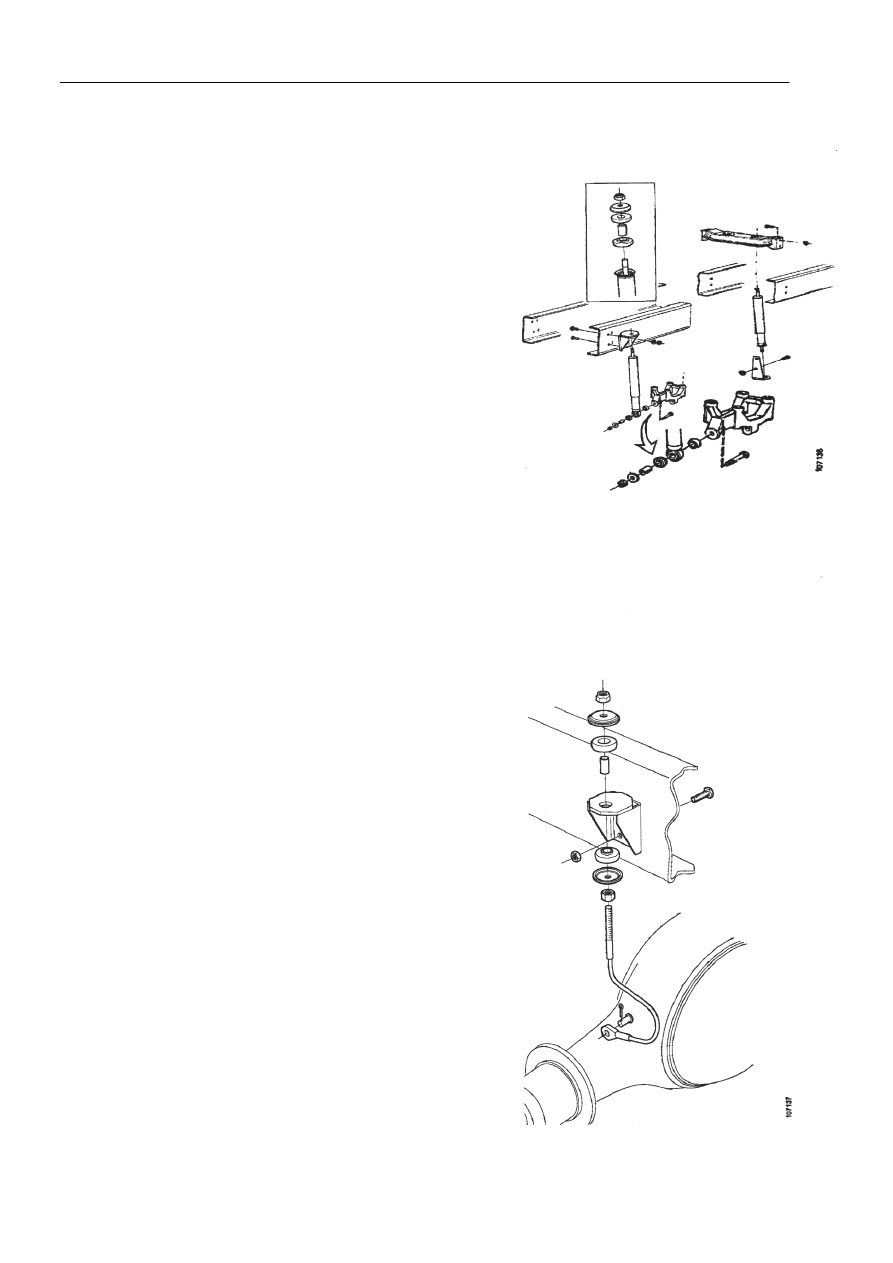

Амортизаторы


Замена

Для некоторых мостов в качестве дополнительного
приспособления  поставляются амортизаторы.
Амортизаторы ограничивают движение моста по
направлению вниз.
Заменяя амортизатор, см. рисунок.












Проволочный ограничитель


Замена

Спецификации




Момент при
затягивании

Гайка М16  90 Нм

Описание
На автомобили, не оборудованные амортизаторами,
устанавливаются проволочные ограничители. Они
ограничивают максимальное направленное вниз
движение заднего моста.
Заменяя проволочный ограничитель, см. рисунок.
