Подвеска (ВТ200, ВТ300) грузовиков Scania. Руководство - часть 8

ВТ 300 Ремонт и обслуживание



12:40-01

18

Реактивные штанги для AD1100, AD1300 и AD1500 за исключением AD1100 с 6х6:

Номер детали

Размер А,

Размер В, допуск   Цветовой код

допуск +/-0,7мм +/-0,5мм



1 388 436



579 мм

1 388 437



568,5 мм

1 386 558



568,5 мм

1

399

019

    639,5 мм



Синий

1

399

019

    640,5 мм



Желтый

1

399

019

    641,5 мм



Белый

1

399

020

    629 мм



Синий

1

399

020

    630 мм



Желтый

1

399

020

    631 мм



Белый

1

399

021

    652 мм



Синий

1

399

021

    653 мм



Желтый

1

399

021

    654 мм



Белый



Реактивные штанги для AD1100 с 6х6:

Номер детали

Размер А,

Размер В,

Цветовой код

допуск +/-2 мм

допуск +/-0,5мм



1

399

180

    591 мм



Зеленый

1

399

180

    592 мм



Синий

1

399

180

    593 мм



Желтый

1

399

180

    594 мм



Белый

1

399

182

    603 мм



Зеленый

1

399

182

    604 мм



Синий

1

399

182

    605 мм



Желтый

1

399

182

    606 мм



Белый

1 367 281



522 мм

1 367 282



540 мм

1 326 775



522 мм

ВТ 300 Ремонт и обслуживание



12:40-01

19

В качестве запасной детали каждая реактивная штанга поставляется с несколькими закаленными
шайбами толщиной 1,0 мм, номер детали 1 357 944.
Эти шайбы используются для изменения установочной длины одной из нижних реактивных
штанг, если необходимо, то вместе с регулировкой направления качения заднего моста.
При замене реактивной штанги размер "В" должен быть таким же, как и базовый размер. Размер
подгоняется для реактивных штанг разной длины с помощью шайб, номер детали 1 357 944.
При регулировке направления качения заднего моста шайбы можно снимать или добавлять.

 Снятие

1  Поднимите и поставьте автомобиль на опоры согласно инструкциям.
2  Проверьте, чтобы реактивные штанги имели классификационную длину. Реактивная штанга с

классификацией длины кодируется цветом - двумя точками краски либо полоской краски в
задней части трубки. Реактивные штанги без классификации длины не имеют таких меток.


Примечание: Если на реактивной штанге, которая будет использована повторно, вышеописанные
метки не видны, пометьте заднюю часть трубки, чтобы штангу можно было установить снова
таким же образом. Если снимается несколько реактивных штанг, пометьте их положения друг
относительно друга.
3  Снимите гайки с сочленения на заднем кронштейне реактивной штанги.
4  Снимите гайки с сочленения на переднем кронштейне реактивной штанги. До гаек в

сочленении верхних реактивных штанг добраться не просто. Держите гайку и отворачивайте
болт.

5  Снимите реактивную штангу. Для нижних реактивных штанг: если реактивные штанги будут

использованы вновь, сохраните шайбы, которые находились между крепежными шпильками и
кронштейном нижней штанги. Эти шайбы выравнивают различия в установочной длине
нижних реактивных штанг и, тем самым, различия в направлении качения заднего моста.

ВТ 300 Ремонт и обслуживание



12:40-01

20

Установка

Убедитесь, что рама опирается на стойки, как описано
в инструкциях.
1  Обеспечьте чистоту крепежных шпилек и

контактных поверхностей реактивных штанг.

2  Установите реактивную штангу, чтобы метки

смотрели на кронштейн задней тележки.

3  Используйте домкрат для регулировки высоты

заднего моста, чтобы болты можно было легко
вставить в отверстия в крепежные шпильки
реактивных штанг.

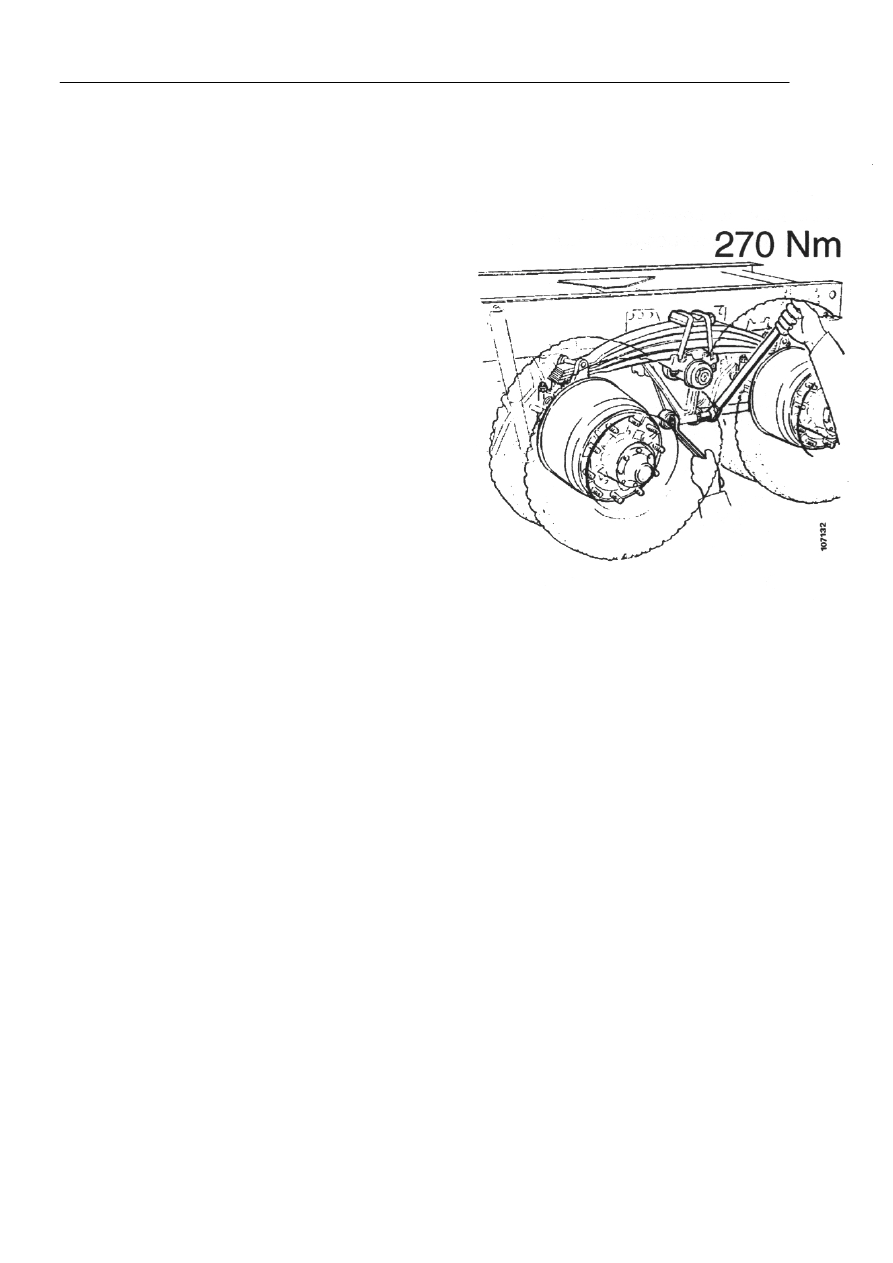

4  Затяните соединения до 270 Нм.
5  Уберите стойки, поддерживающие автомобиль.

ВТ 300 Ремонт и обслуживание



12:40-01

21

Запрессовка втулок в реактивные штанги

Замена, AD1300 и AD1500

Специальные приспособления

Номер

Назначение

Местоположение

98 643

Шпилька   AD/AS4

98 643

Приспособление C1

99 359

Приспособление
для запрессовки AD/AS3


Описание

1  Закрепите реактивную штангу в прессе так, чтобы

можно было выдавить втулку по направлению
вниз.

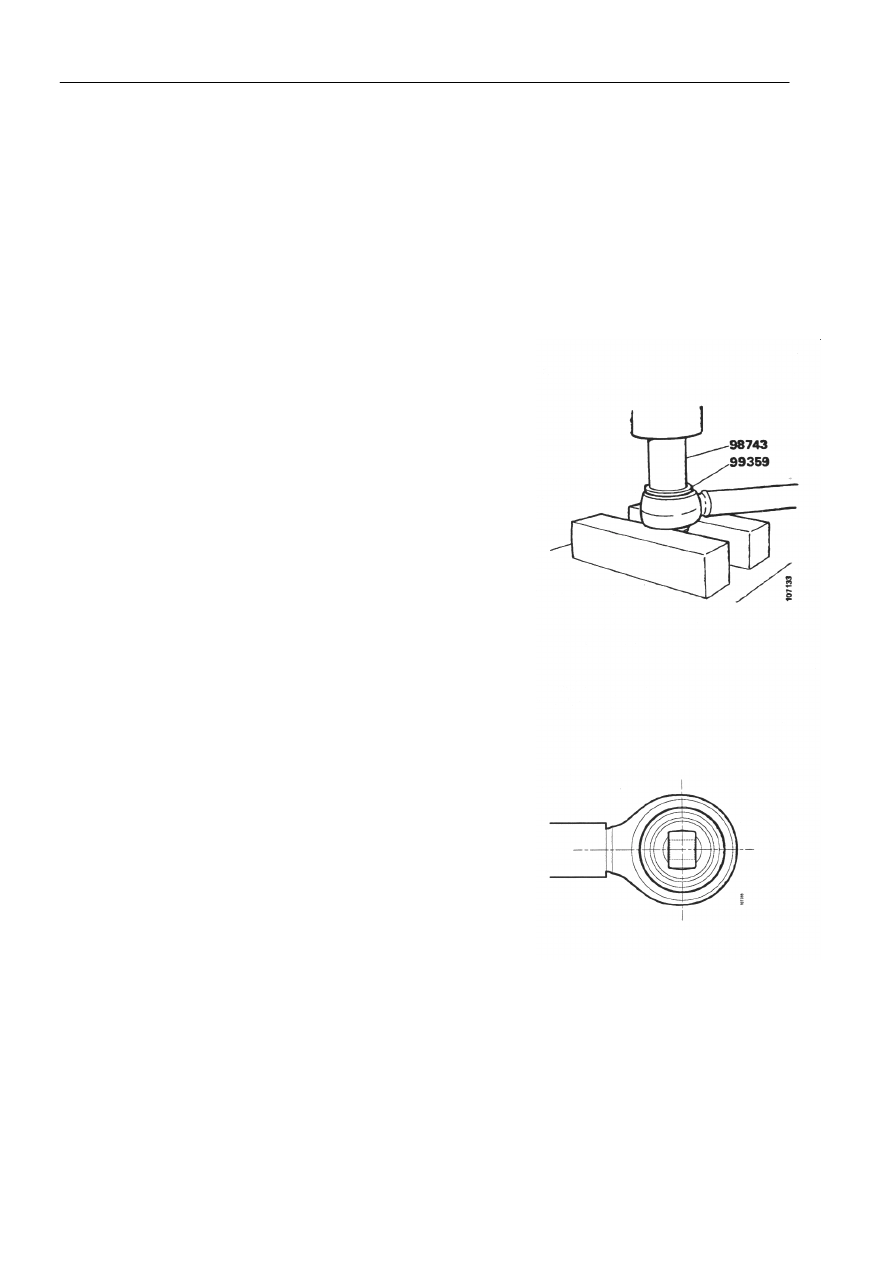

2  Выпрессуйте втулку с помощью пресс-

приспособления 99 359 и приспособления 98 743.


3  Расположите вместе новую втулку с

приспособлением 98 643.


4  Закрепите реактивную штангу в прессе так, чтобы

штырь на штанге мог выйти вниз.


5  Запрессуйте на место новое соединение,

используя пресс-приспособление 99 359 и 98 743.
Правильное положение втулки - кромка к кромке
с ушком реактивной штанги.


6  Проверьте, и при необходимости отрегулируйте

углы колес, как описано в разделе "Общее
описание, регулировка мостов" в руководстве по
ремонту ВТ300.
