ВТ 300 Ремонт и обслуживание



12:40-01

10

4  Установите на рессорный узел прокладки в хомут и

прижимные болты.


5  Установите на прижимные болты шайбы и гайки.

Гайки должны быть смазаны густой смазкой.

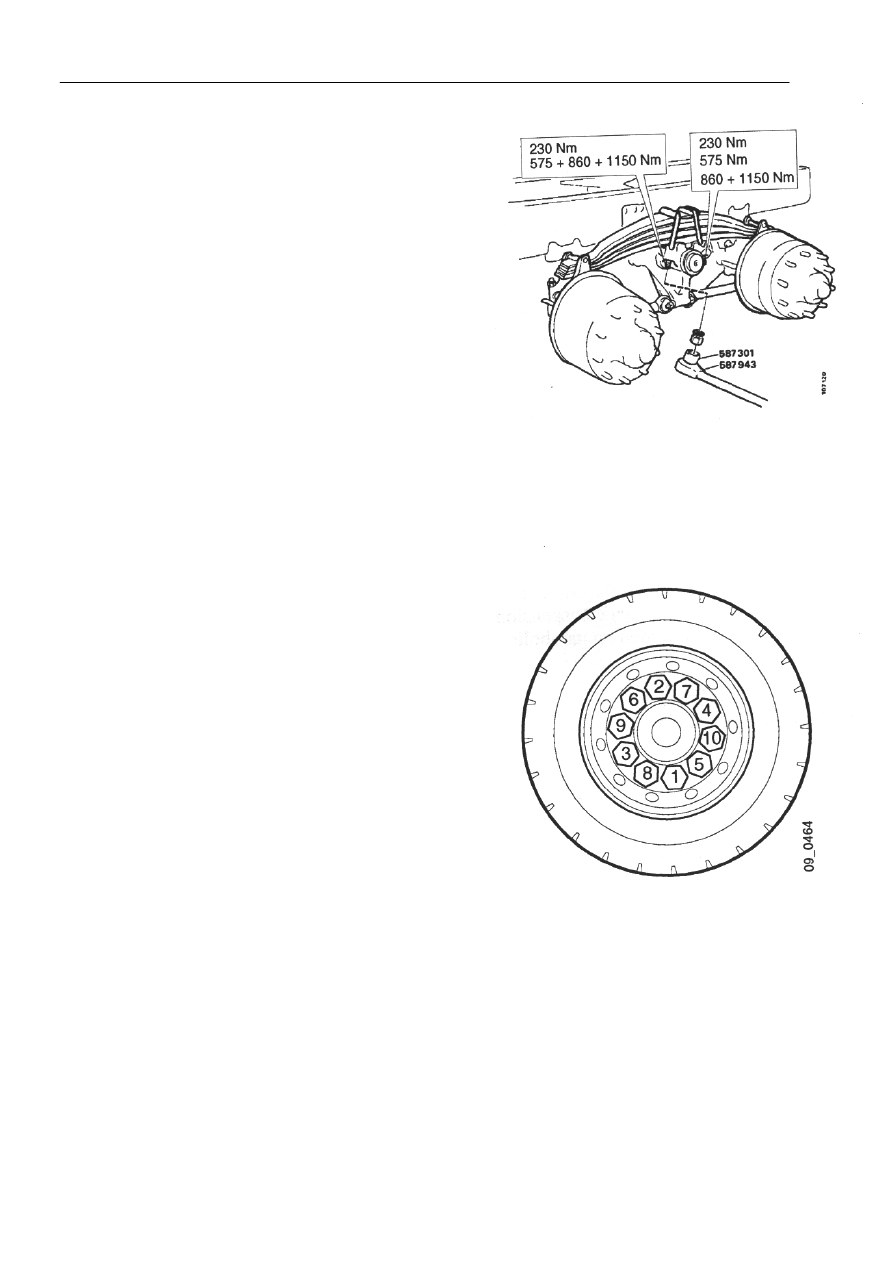

6  Затягивайте с помощью ключа с регулируемым

моментом 587 943 и гнезда 587 301 (46 мм):

•

Затяните все гайки  с моментом 230 Нм.

•

Затяните две гайки на задней стремянке до 575 Нм.

•

Полностью затяните две гайки на передней
стремянке в три этапа: 575 Нм, 860 Нм и 1150 Нм.

•

Полностью затяните заднюю стремянку в два
дополнительных этапа: 860 Нм и 1150 Нм.


7  Уберите стойки из-под обеих боковин рамы.

8  Очистите поверхность ступицы, контактирующую с

ободом. Смажьте винты.


Примечание:
 Грязь между ступицей и ободом может
вызвать вибрации.

9  Установите колеса и крылья согласно описанию в

инструкциях по техническому обслуживанию и
ремонту, раздел 9-02.


10  Уберите стойки из-под задних мостов.

ВТ 300 Ремонт и обслуживание



12:40-01

11

Подшипник рессоры


Удаление

Специальные приспособления

Номер

Назначение  Местоположение

99 354

Фиксатор

AD/AS4, D2


Описание

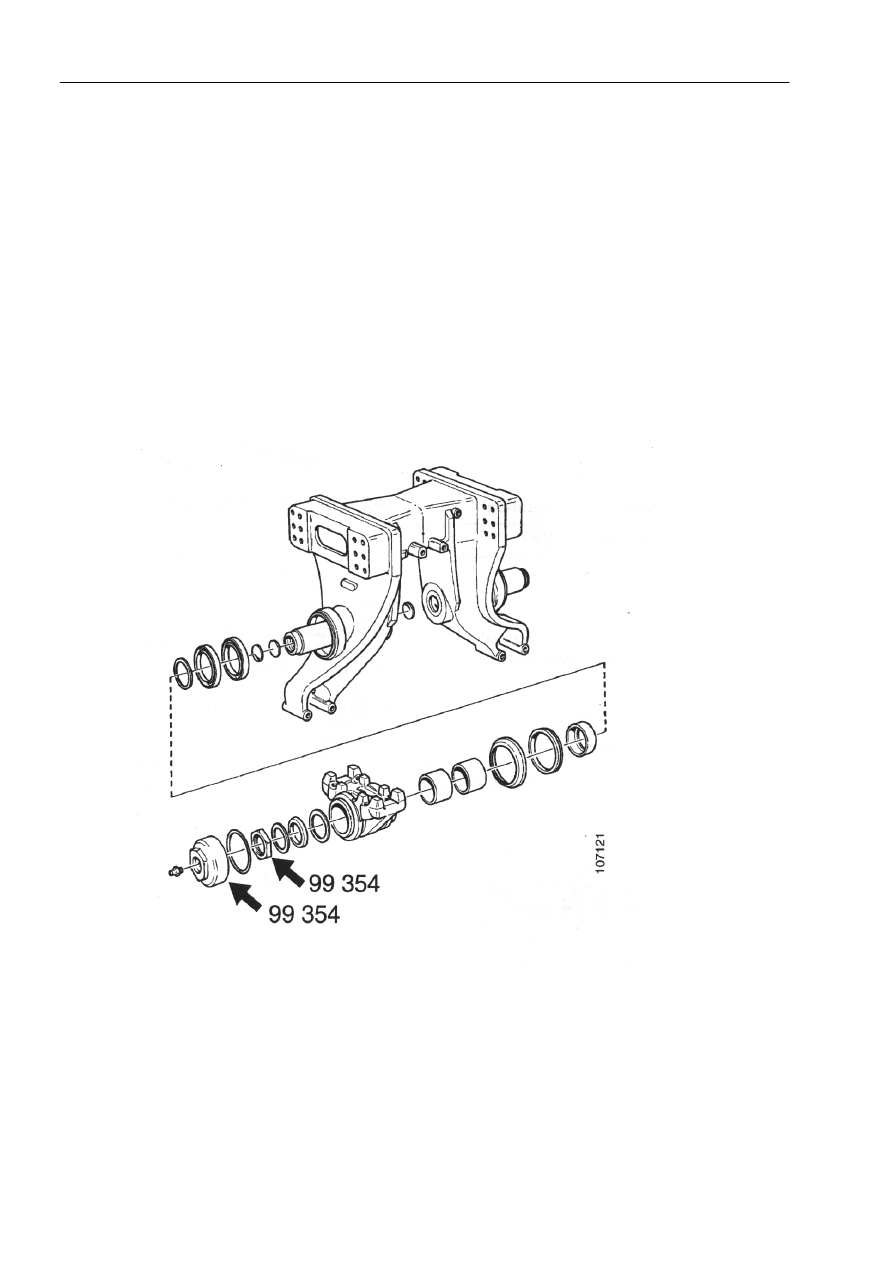

1  Снимите крышку втулки, используя гнездо 99 354.
2  Снимите гайку втулки, используя гнездо 99 354.
3  Удалите диск, распорное кольцо и упорный подшипник и извлеките подшипник рессоры.


ВТ 300 Ремонт и обслуживание



12:40-01

12

Установка
Спецификации





Затягивать с
крутящим моментом

Гайка на цапфе

900 Нм

Крышка втулки

300 Нм


Специальные приспособления
Номер

Назначение

Местоположение

99 354

Фиксатор



AD/AS4, D2


Другие инструменты
Номер

Назначение

Местоположение

587 943

Ключ с
регулируемым
моментом



ХВ3


Описание

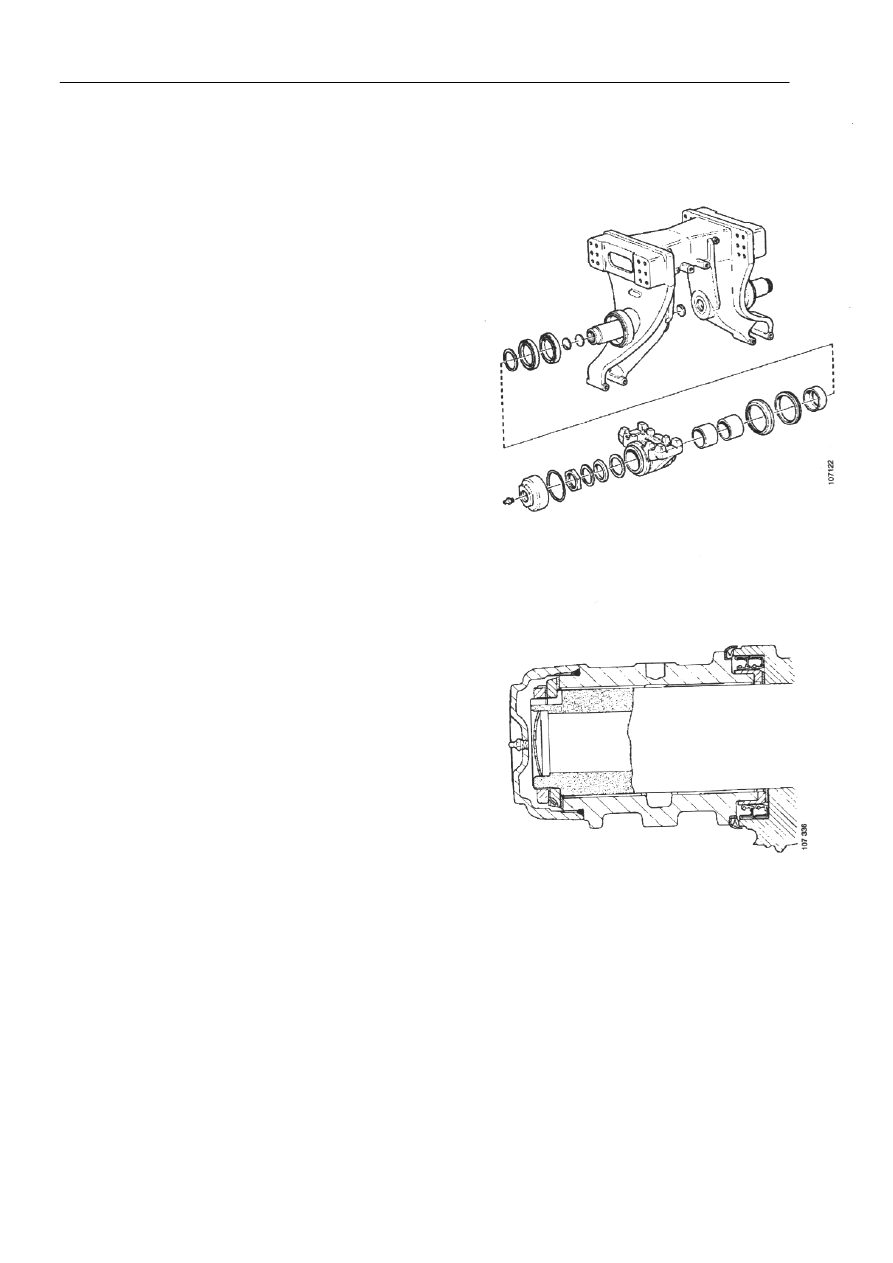

1  Поставьте новые прокладки на кронштейн и

внутренние прокладки на рессорный подшипник.
См. "Прокладки, замена".


2  Нанесите на втулки \вкладыши густую смазку.

3  Установите внутренний упорный подшипник.

4  Насадите подшипник на цапфу.

5  Установите внешний распорный подшипник.

6  Установите шайбу-компенсатор износа,

стопорный диск и гайку.


7  Затяните гайку, используя гнездо 99 354 и ключ с

регулируемым моментом 587 943, с крутящим
моментом 900 Нм.


8  Установите колпак втулки. Затяните с моментом

300 Нм.

ВТ 300 Ремонт и обслуживание



12:40-01

13

Прокладки для рессорного подшипника


Замена защитного кольца и внешней прокладки

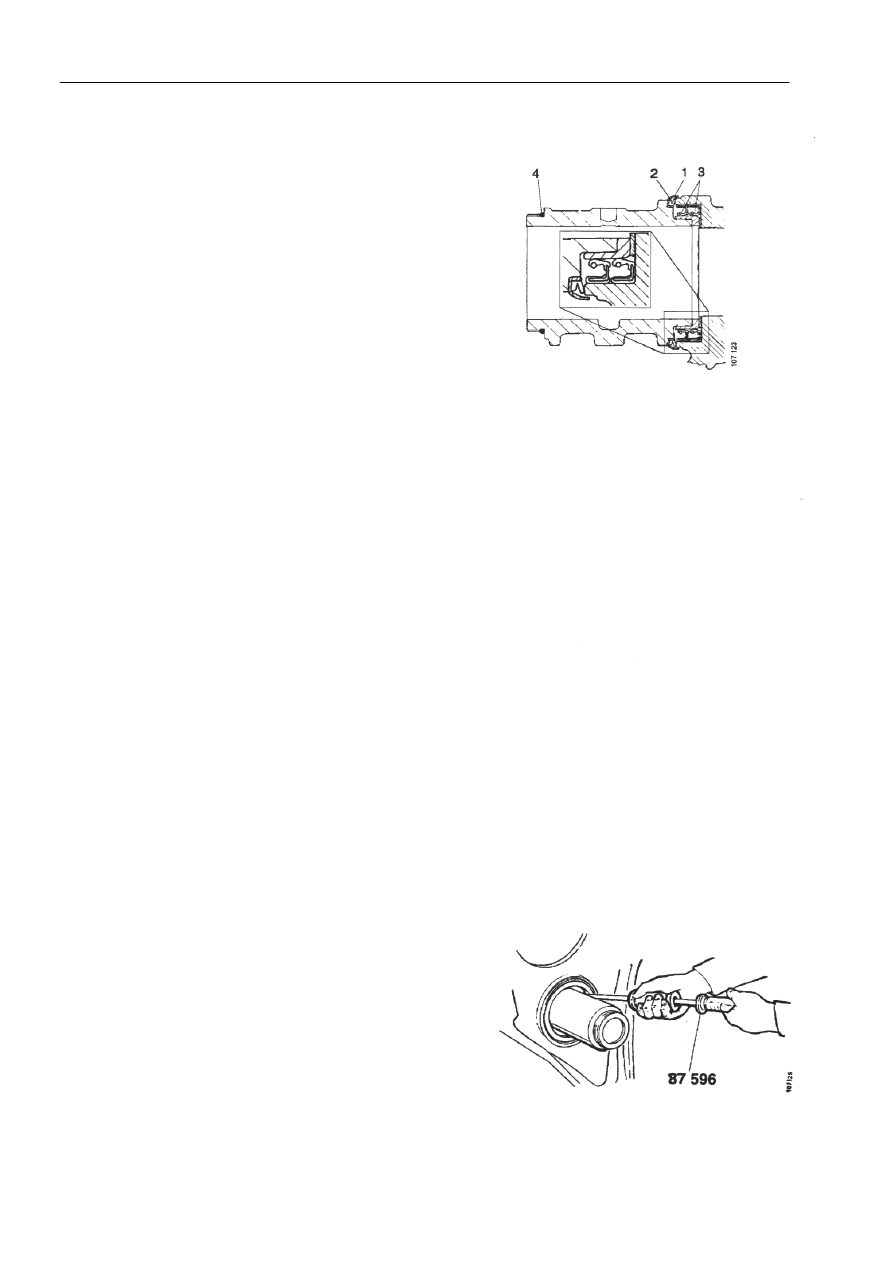

1  Выбейте несильными ударами старое защитное

кольцо (1).

2  Аккуратно легкими ударами установите новое

защитное кольцо (1) на место, используя
приспособление.

3  Установите новую внешнюю прокладку (2).

Примечание:
 Убедитесь в том, что прокладка
правильно установилась на место по всей
окружности!











Замена прокладок в кронштейне


Специальные приспособления
Номер

Назначение

Местоположение

87 596

Зубило  D2

99 244

Приспособление

AD/AS3, C5

99 245

Головка
приспособления

AD/AS3, C5






Описание
1  Удалите старые прокладки, используя зубило 87

596.
