Подвеска (ВТ200, ВТ300) грузовиков Scania. Руководство - часть 4























1 710 193











ВТ300



Ремонт и обслуживание
















































Содержание



12:40-01

Содержание


Общие сведения





















Техническое обслуживание, смазка







Регулировка мостов












Рессоры

Снятие















Установка
















Рессорные втулки

Снятие















11

Установка















11

Прокладки для рессорных подшипников





13

Замена кольцевого компенсатора износа





14

Втулки, замена













15


Реактивная штанга

Инструкции













17

Реактивная штанга, классифицируемая по длине  17
Снятие















19

Установка















20

Запрессовка втулок в реактивные штанги





21


Стабилизатор поперечной устойчивости

Замена















24


Амортизатор

Замена















25


Проволочный ограничитель



Замена















25






















ВТ 300 Ремонт и обслуживание



12:40-01

ВТ300



Общие сведения


Спецификации

Компонент

Размер  Крутящий момент для заворачивания

резьбы

Стремянки (прижимные болты)

М30

этап 1: 230 Нм
этап 2: 575 Нм
этап 3: 860 Нм
этап 4: 1150 Нм

Крепления рессоры

М22

580 Нм

Рама-кронштейн тележки

М20

450 Нм

Проволочный ограничитель

М16

90 Нм

Буфер- рама

М14

135 Нм

Стабилизатор поперечной
устойчивости





Кронштейн-рама

М16

210 Нм

Фиксатор - кронштейн

М12

84 Нм

Подшипник рессоры





Гайка на цапфе

М95х2

900 Нм

Колпак ступицы

М145х2  300 Нм

Винты реактивной штанги

М16







ВТ 300 Ремонт и обслуживание



12:40-01

Специальные инструменты
Номер

Назначение





Местоположение

87 247

Приспособление





R1

87 596

Зубило







D2

98 450

Хвостовик





R2, AD2, AM1

98 642

Клин







AD3

98 643

Штифт







AD4/AS4

98 661

Гнездо стяжки





AD1, MT1

98 743

Приспособление





C1

99 009-1

Приспособление

  AD/AS3

99 128

Пластина для запрессовки кольцевого компенсатора износа  АМ1

99 136

Полое приспособление



Р

99 139

Опорное кольцо





Р

99 142

Опорное кольцо





Р

99 244

Приспособление





AD/AS3, C5

99 245

Головка приспособления

AD/AS3, C5

99 354

Фиксатор

   AD/AS4,

D2

99 359

Приспособление для запрессовки AD/AS3


Другие приспособления
Номер

Назначение





Местоположение

587 043

Стойки

587 121

Устройство для подъема колес

587 124

Стойки

587 301

Гнездо 46 мм





ХВ3.А2

587 585

Пассатижи для  стопорного кольцаG4

587 943

Ключ с регулируемым моментом  ХВ3

ВТ 300 Ремонт и обслуживание



12:40-01

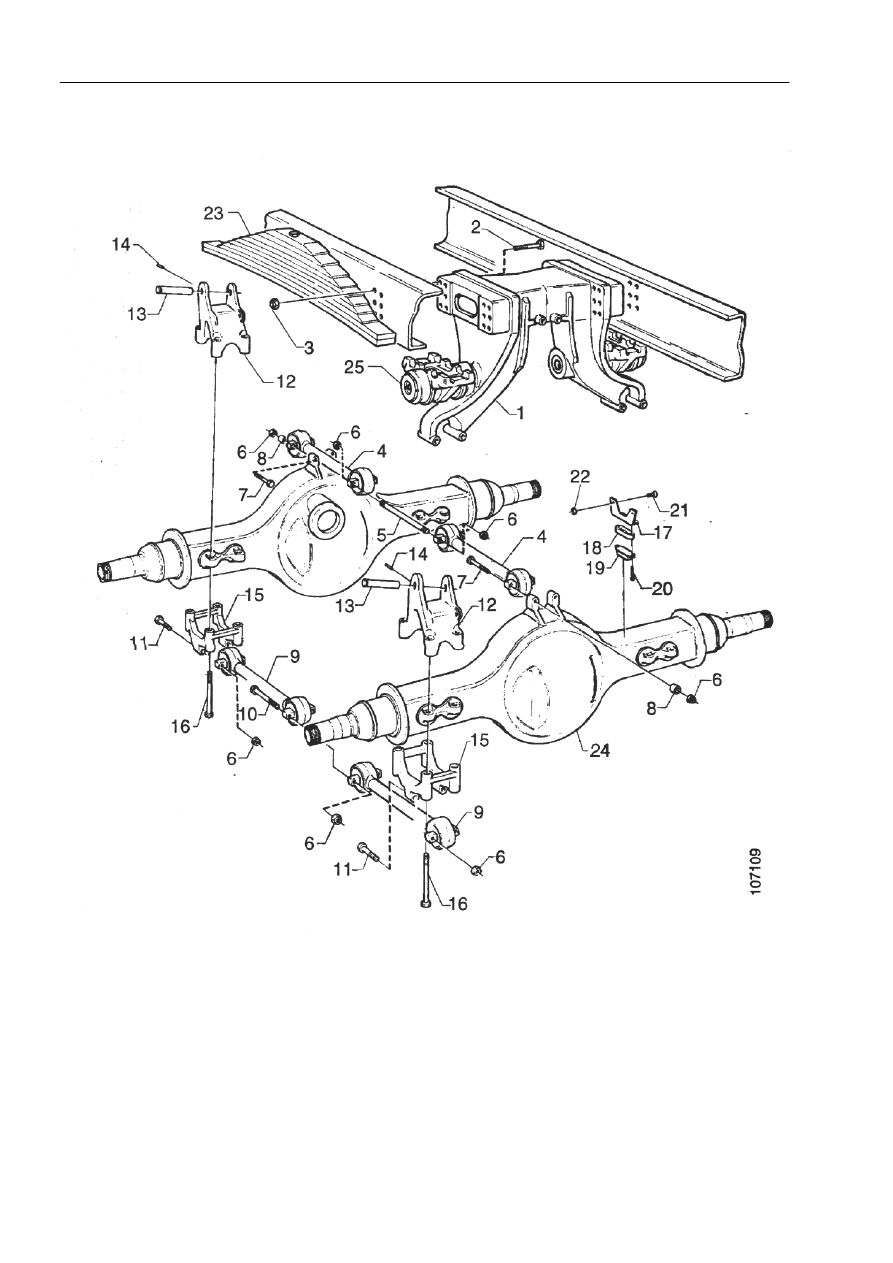

ВТ300









































Кронштейн

Винт

Гайка

Верхняя реактивная
штанга

Шпилька

Гайка

Винт

Фиксатор

Нижняя реактивная
штанга

10

Винт

11

Винт

12

Упор крепления
рессоры

13

Штифт

14

Штифт рессоры

15

Кронштейн
реактивной штанги

16

Винт

17

Скоба

18

Скоба

19

Демпфер

20

Заклепка

21

Винт

22

Гайка

23

Задняя рессора

24

Картер заднего моста

25

Подшипник \Опора
рессоры
