Рама шасси грузовиков Scania. Руководство - часть 15

Правка



11-01-02

38

Гидравлический вертикальный пресс


Обе платформы опущены.














Первая платформа поднимается гидравлическим
цилиндром.

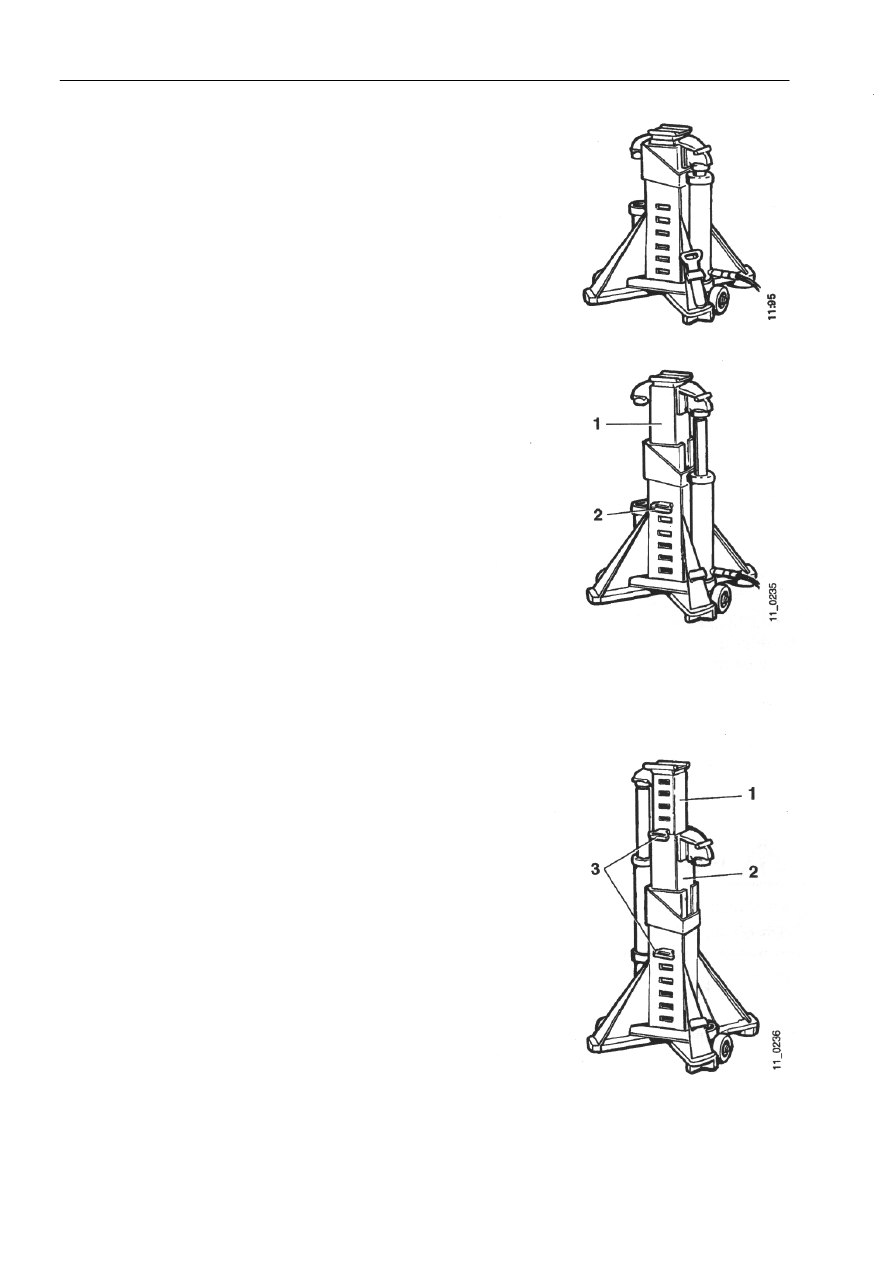

Всегда вставляйте стопорную пластину в одно из
отверстий в средней секции, и никогда не ниже средней
секции.







1  Средняя секция
2  Стопорная пластина

ВНИМАНИЕ! Если вставить стопорную пластину под
средней секцией, средняя секция может выпасть, когда
поднимается вторая секция. При этом средняя и
верхняя секции опрокинутся и упадут.
Никогда не производите подъем, используя
одновременно оба гидравлических цилиндра. Это
может привести к еще большему скручиванию рамы.

Переместите гидравлический цилиндр на
соответствующую сторону и поднимите вторую
секцию.  Достигнув желаемой высоты, внутреннюю
часть закрепите стопорной пластиной.








1  Внутренняя секция
2  Средняя секция
3  Стопорные пластины

Правка



11-01-02

39

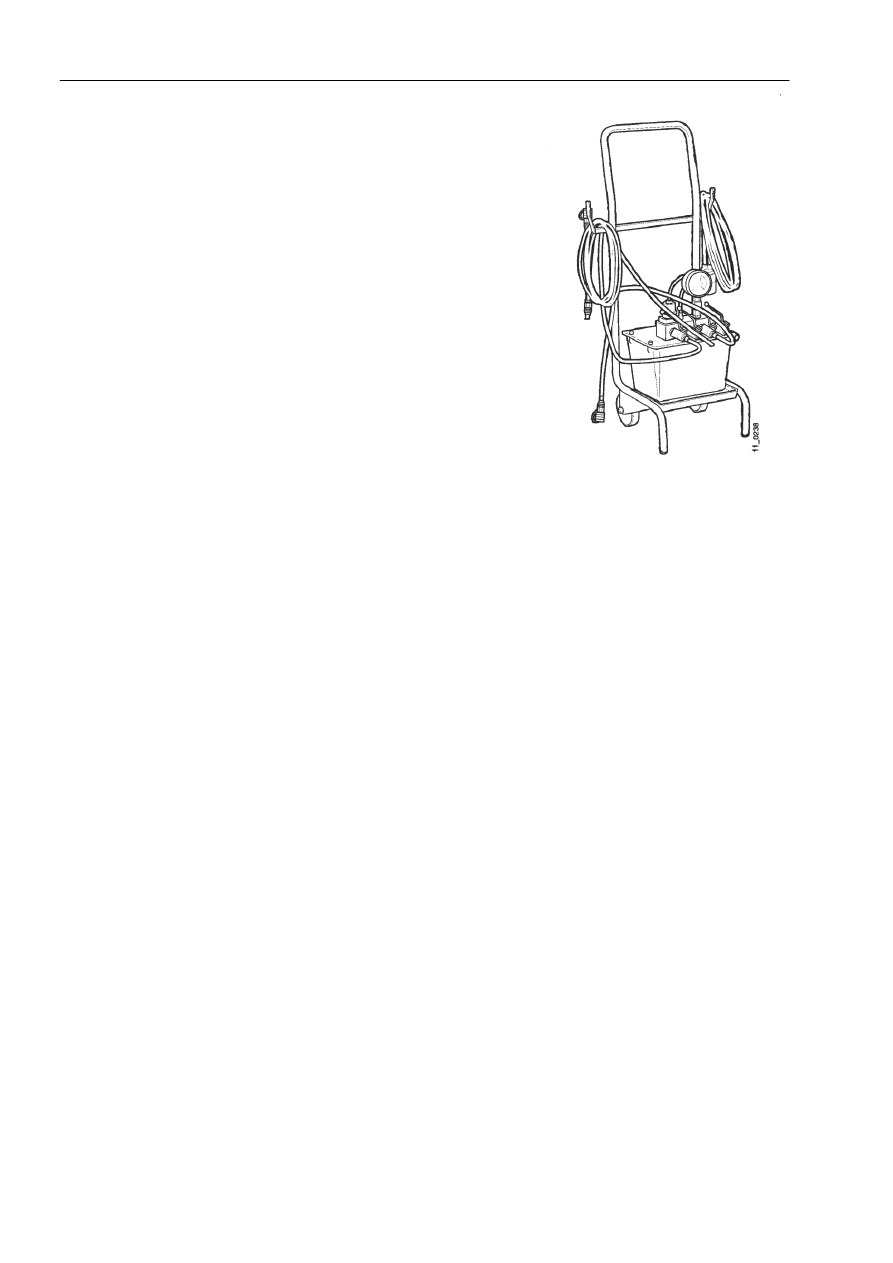

Гидравлические насосы


Всегда используйте гидравлические насосы,
поставляемые вместе с оборудованием.
Максимально допустимая нагрузка гидравлических
цилиндров - это гидравлическое давление в 700 бар.
Для пневматического гидравлического насоса JO
LP80:K это соответствует воздушному давлению в 7
бар.










Пневматический гидравлический насос

ВНИМАНИЕ! Гидравлические насосы, не
позволяющие контролировать давление,  чаще могут
вызвать перегрузку оборудования для правки.
Существует опасность  травматизма.



Правка



11-01-02

40

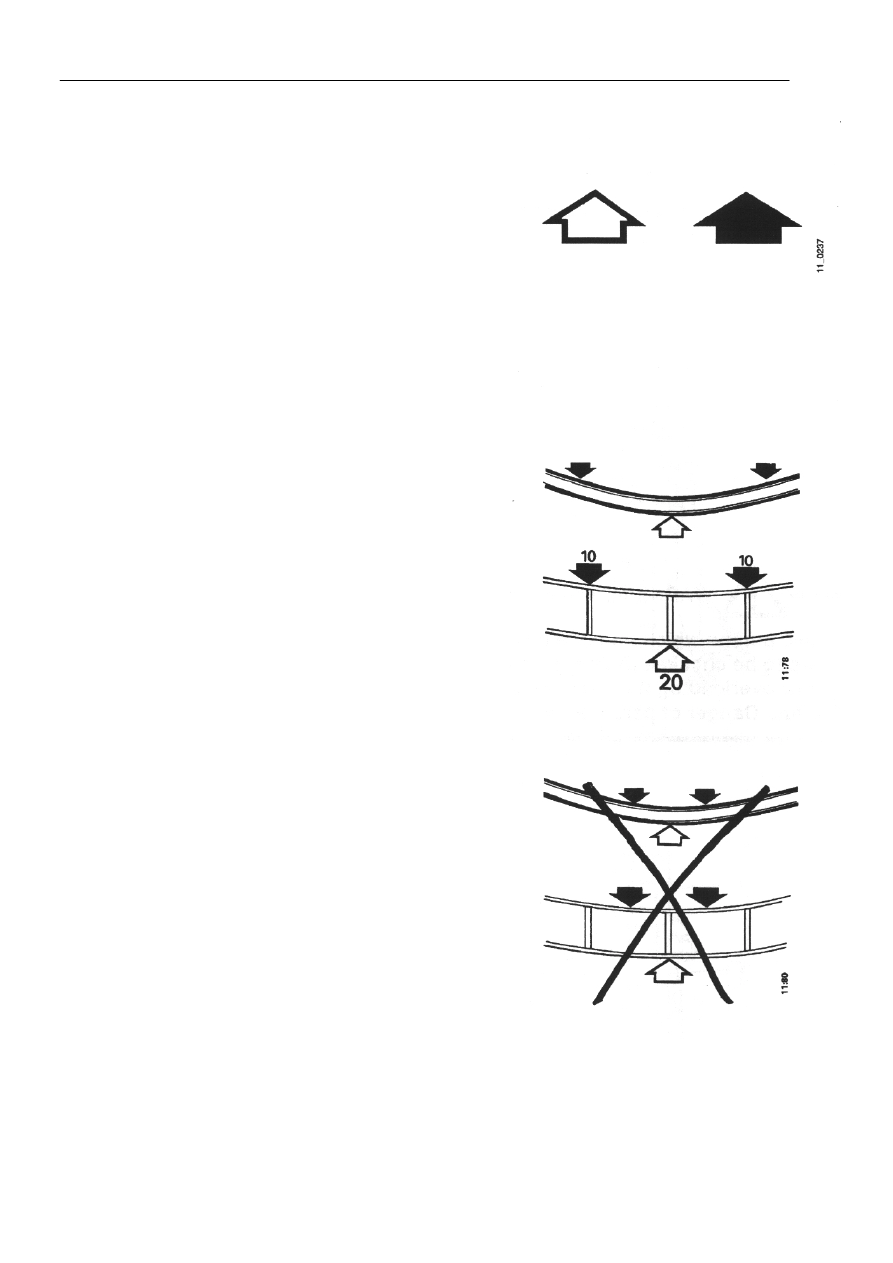

Место приложения выпрямляющих сил


Используемые на рисунках обозначения






Сила давления          Упор / Тележка








Приложите внешние две или три силы как можно
дальше друг от друга по отношению к точке
повреждения.













Приложите центральный упор или силу пресса точно
посередине между внешними силами по краям.
Если не следовать этим рекомендациям, выпрямление
будет не таким хорошим. Также можно вызвать
перенапряжение упорных конструкций.








ВНИМАНИЕ! Если упорное или крепежное
приспособление размещено неправильно, оно может
сломаться или сорваться с крепления.
Имеется опасность получения травм людьми от
сорвавшихся летящих деталей или неконтролируемых
перемещений грузовика или выпрямляющего
устройства.

Правка



11-01-02

41

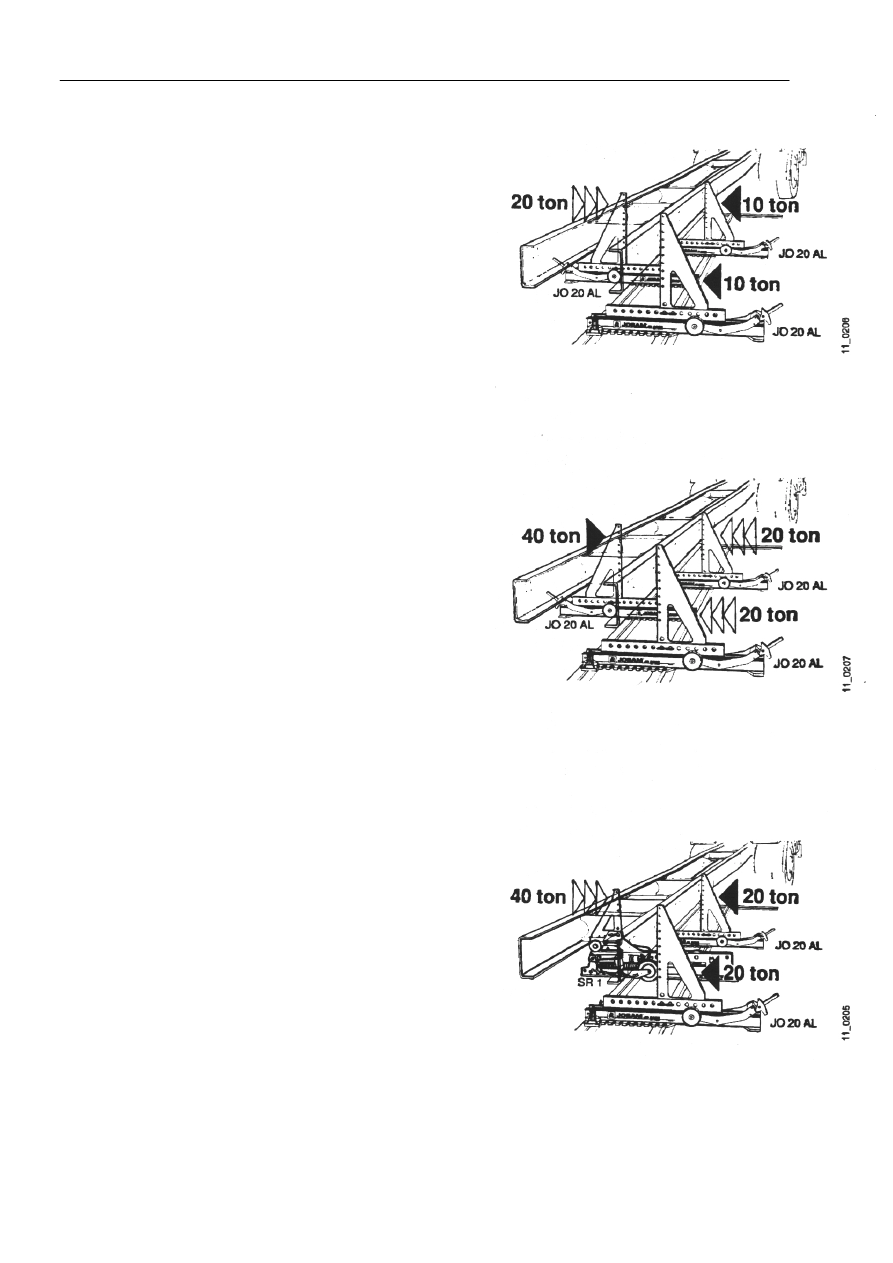

Комплект для правки рам JO 20-BS состоит из трех
стендов JO 20 AL, каждый с 20-тонным
гидравлическим цилиндром. Когда сжатие
осуществляется работой одного стенда с силой в 20
тонн, каждый из остальных стендов принимает 10 тонн,
когда они располагаются на равных расстояниях.













Один стенд можно использовать в качестве
механического упора, если он  находится в своем
нижнем положении. Он противодействует силе в 40
тонн, которая достигается, когда оба противостоящих
стенда развивают давление в 20 тонн каждый.











Внимание! Гидравлический цилиндр нельзя
выдвигать, иначе он подвергнется большему давлению,
чем  способен выдержать.
Иногда для правки требуется большая сила давления. В
таком случае используется большой пресс-стенд SR 1 с
двумя 20-тонными гидравлическими цилиндрами,
который вместе с двумя JO 20 AL, например,
обеспечивает силу прессования в 40 тонн.
