Крюки для рамы



•

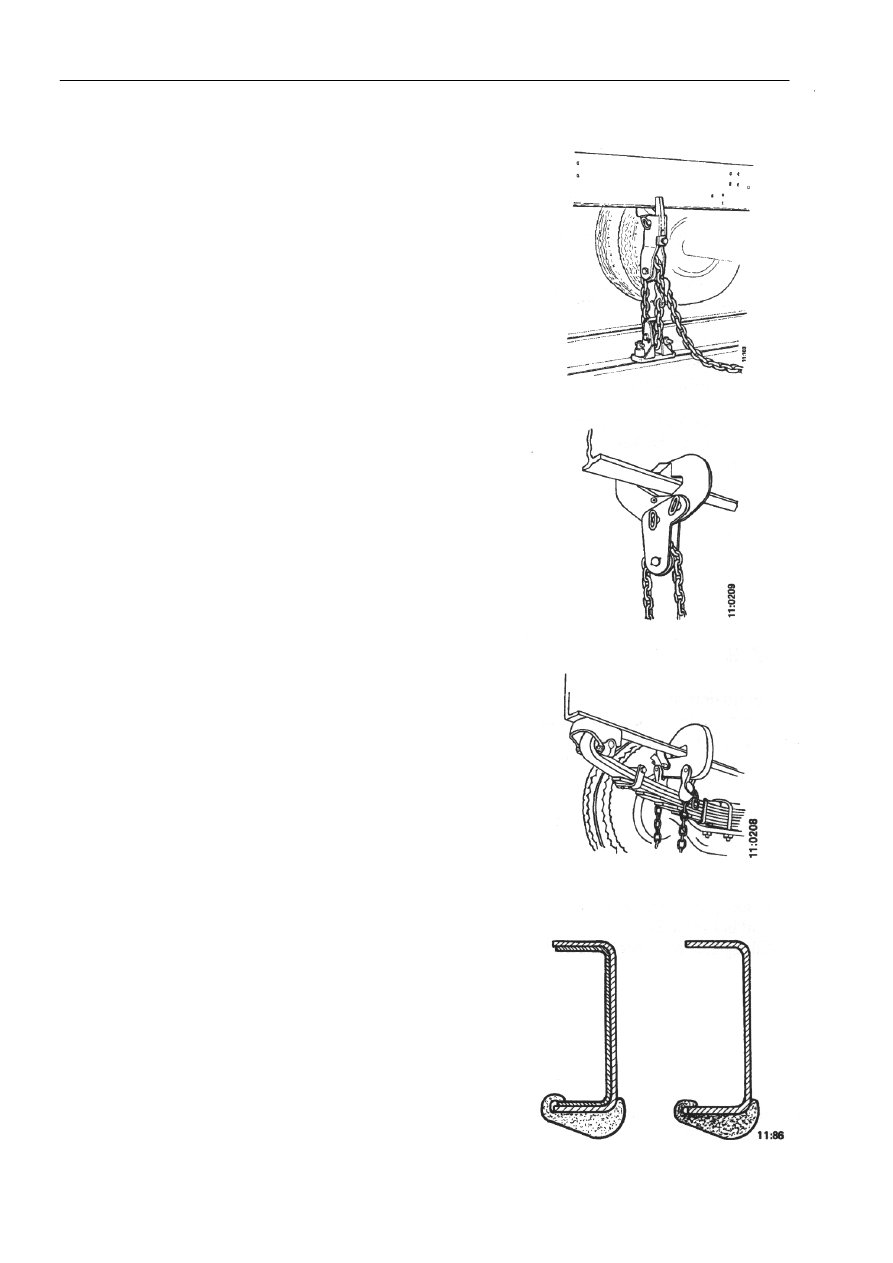

Предпочтительно использовать крюк JO1294 AL
для нижнего фланца или SR28 AL с
соответствующим протектором фланца. Можно
также использовать крюк для рамы SR18-3 для U-
образных секций.











•

На трейлерах с I-образными секциями используйте
крюк SR28 AL. Используйте протекторы фланцев
SR79 AL и SR88 AL, чтобы не допустить
деформации элемента конструкции рамы.










•

Используйте крюк JO1294 AL с протекторами
фланцев SR293 AL, когда закрепляете их выше
пластин рессор.











•

Используйте опору для фланцев между прессом и
нижним фланцем. Имеется два типа опоры для
фланцев, SR145 -  для одинарных рам и SR146  -для
рам с внутренним профилем.

•

Следите, чтобы не перекрутить раму настолько, что
опора  фланца достигнет конца и деформирует
фланец рамы.

Правка



11-01-02

35

Стапель


Поместите стопорное устройство ближе к  тому  концу,
где  сила пресса  стремится поднять стойку. С каждой
стороны стапеля должно находиться устройство
крепления.
Если стапель для правки закреплен согласно
инструкциям, приведенным на следующих страницах,
он может обеспечить силу давления в 20 тонн либо
силу в 40 тонн, действуя в качестве поддержки. Если
стапель для выпрямления используется в качестве
поддержки, внутренняя часть должна быть полностью
убрана в  начальное положение.

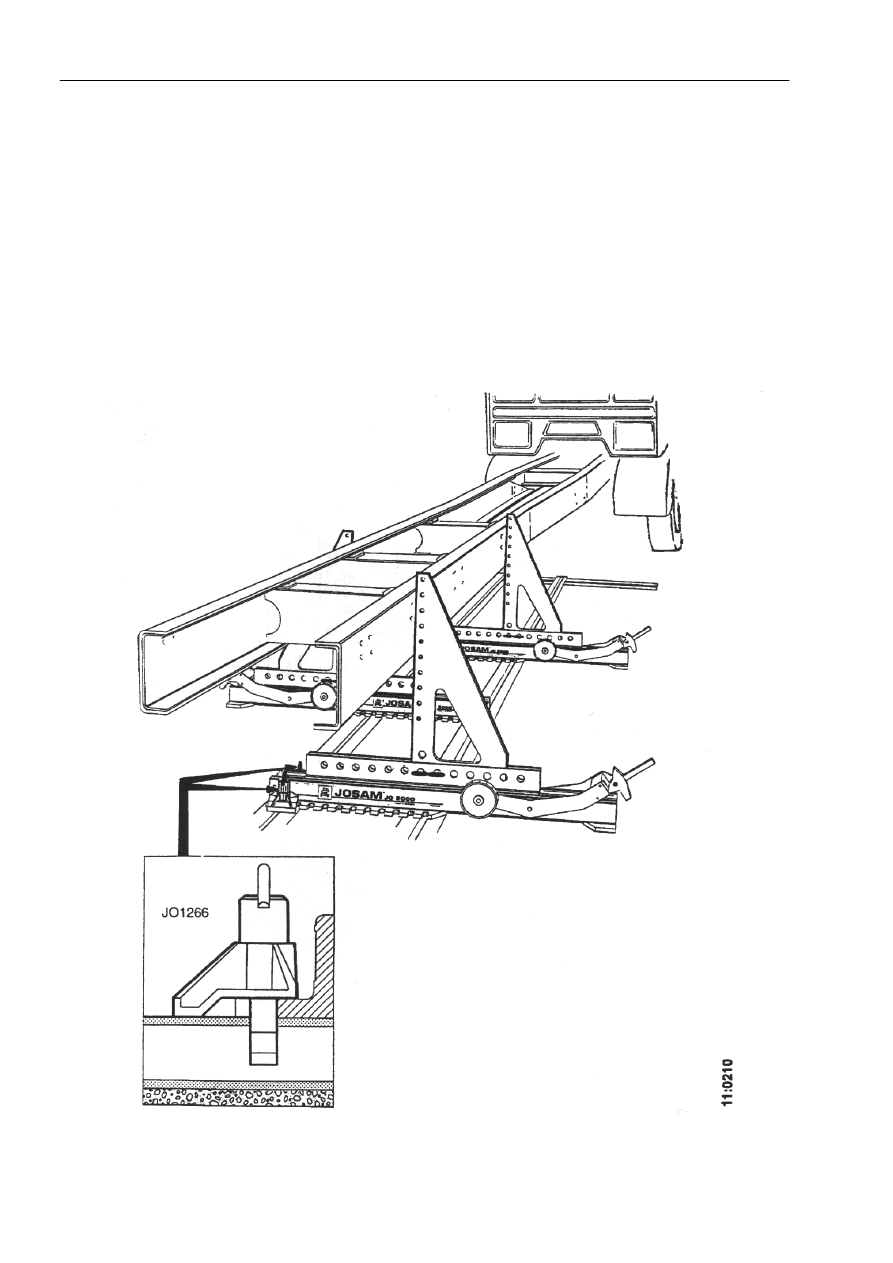

Стапель для правки  JO2000 крепится скобой JO1266

Правка



11-01-02

36

Крепление стапелей для правки

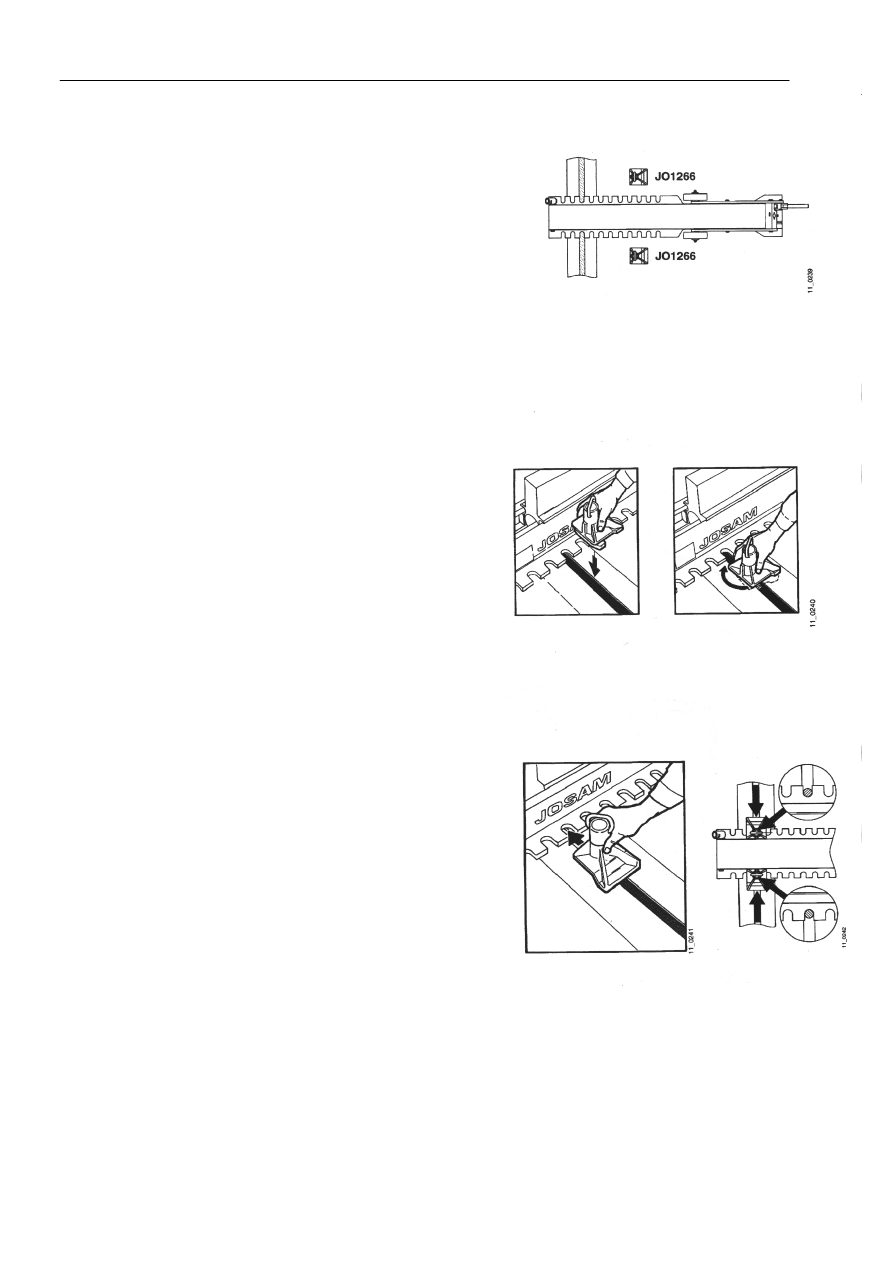

1  Поместите стапель JO 2000 под прямыми углами к

напольному рельсу.














2  Вставьте кронштейны JO 1266 в напольный рельс с

обеих сторон.

3  Поверните  кронштейны на 90 градусов.












4  Сдвиньте обе скобы JO 1266  в углубления в

стапеле.

Правка



11-01-02

37

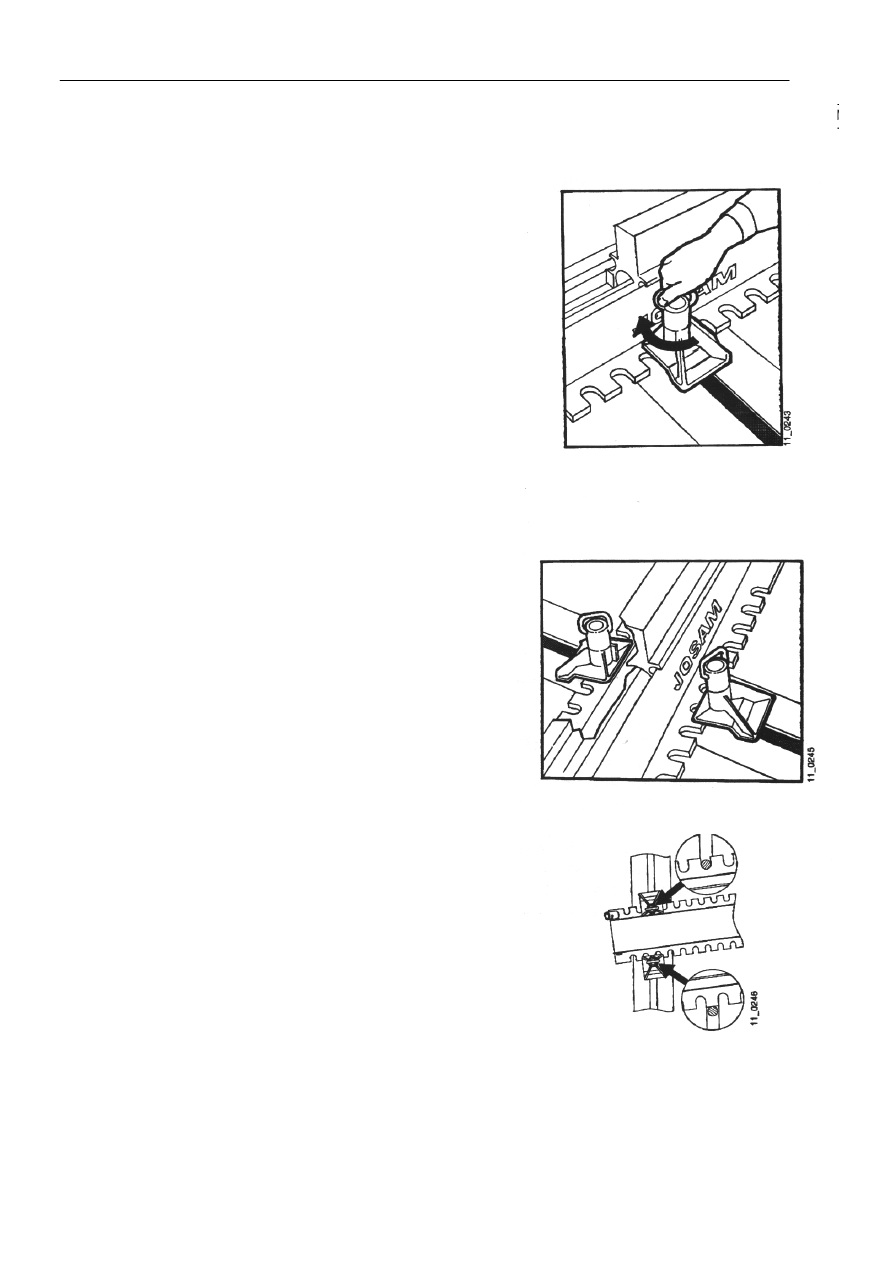

5  Плотно заверните рукой гайки  крепления скобы.
























Обратите особое внимание: стапель JO 2000 нельзя
помещать под прямыми  углами к напольному рельсу,
одна из скоб должна быть до конца вставлена в
углубление в стапеле.








ВНИМАНИЕ! С этим креплением стапель можно
использовать лишь для запрессовки/вытягивания.
