Рама шасси грузовиков Scania. Руководство - часть 6





Ремонт



11:01-01

21

Поперечины с приваренными
наконечниками

Следующее относится к новым поперечинам и тем,
которые будут использованы повторно.

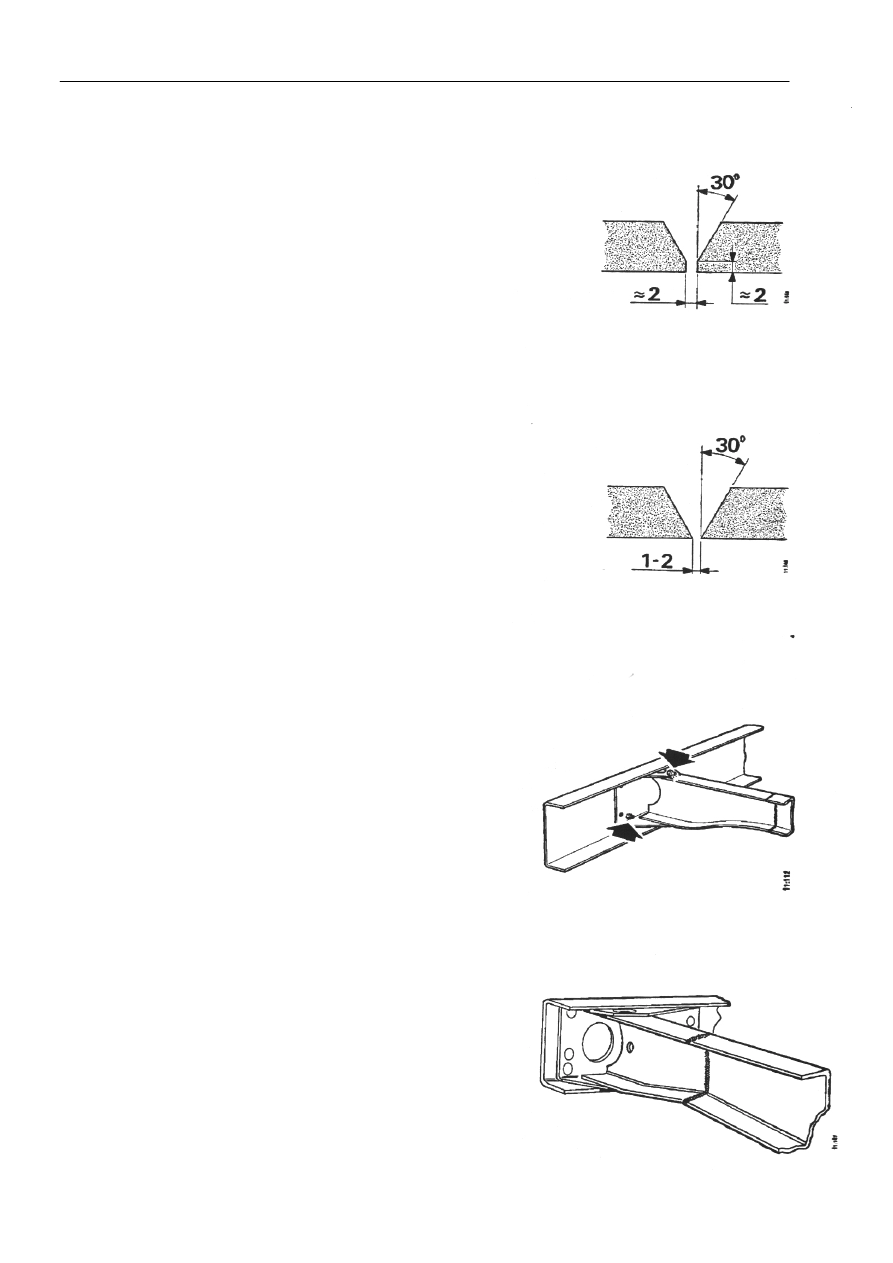

1  Разрежьте поперечину посредине.
2  Снимите фаски, как показано.






Фаска для дуговой сварки
металлом










Фаска для сварки методом MIG и
MAG





3  Поместите обе части на место между боковинами

рамы и приверните их на место двумя винтами в
каждом наконечнике.


Прикрепите края с фасками друг к другу сваркой или
винтовыми зажимами.


4  Приварите поперечину.
5  Зашлифуйте швы.
Окрасьте антикоррозийной краской.



Ремонт



11:01-01

22

6  Просверлите боковины и наконечники вместе.
Используйте сверло 587 946 (диаметр 13,8 мм) для 14

мм отверстий.

Используйте сверло 587 947 (диаметр 15,8 мм) для 16

мм отверстий.

7  Раззенкуйте отверстия до 14 или 16 мм

соответственно.



Для отверстий М14 используйте развертку 587
944.



Для отверстий М16 используйте развертку 587
945.

8  Используйте плотно входящие винты для

скрепления вместе наконечников и боковин.


Винты должны с натягом входить в отверстия.

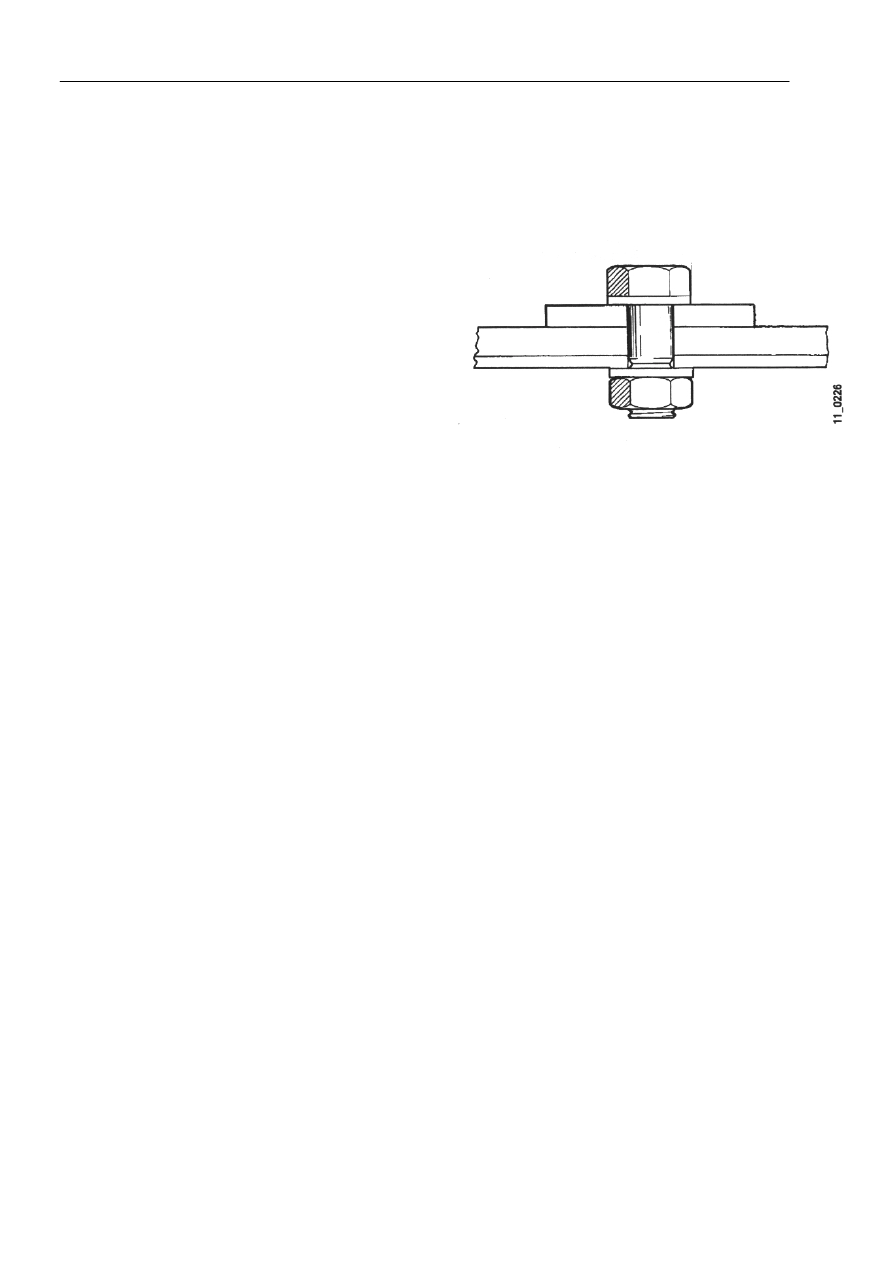

Подберите длину винтов так, чтобы как можно меньшая часть винта с резьбой входила в
отверстие (см. рисунок).
Поместите шайбы под головки винтов и под гайки.
Гайки должны быть твердостью не менее 200 Brinell.
Затяните винты М14 до 115 Нм.
Затяните винты М16 до 180 Нм.
Внимание! Затяните винты после примерно 2000 км. Поскольку слой краски между
поверхностями выдавливается и винты сравнительно короткие, предварительный натяг
ослабляется после эксплуатации автомобиля определенное  время.






























1 586 245

11:01-02

Выпуск 1

ru







Правка рам шасси































ВНИМАНИЕ!

Описание относится лишь к рамам шасси
производства Scania.
Трейлеры и корпуса могут включать материалы,
которые нельзя нагревать так, как здесь описано.



Содержание



11-01-02

Содержание

Введение

Причины деформации







Виды деформаций







Корпус











Предел  усталости





Оборудование



















11

Нагревание



















13

Измерения



















19

Боковая деформация    22
Вертикальная деформация

   24

Скручивание









28

Отклонения рессор

    30

Смещение по диагонали

   31

Местная деформация    31
Наклон набок \на одну сторону



31

Правка



Подготовка к правке                  33
Опоры











33

Крюки для рамы

    34

Стапель /стойка/ для выпрямления  35
Вертикальный гидравлический пресс

38

Гидравлические насосы

   39

Расположение сил правки      40
Выравнивание различных типов повреждений 42



После правки

















50
