Тормозная система грузовиков Scania. Руководство - часть 106

Перечень приборов и оборудования



10:06-01

14

32

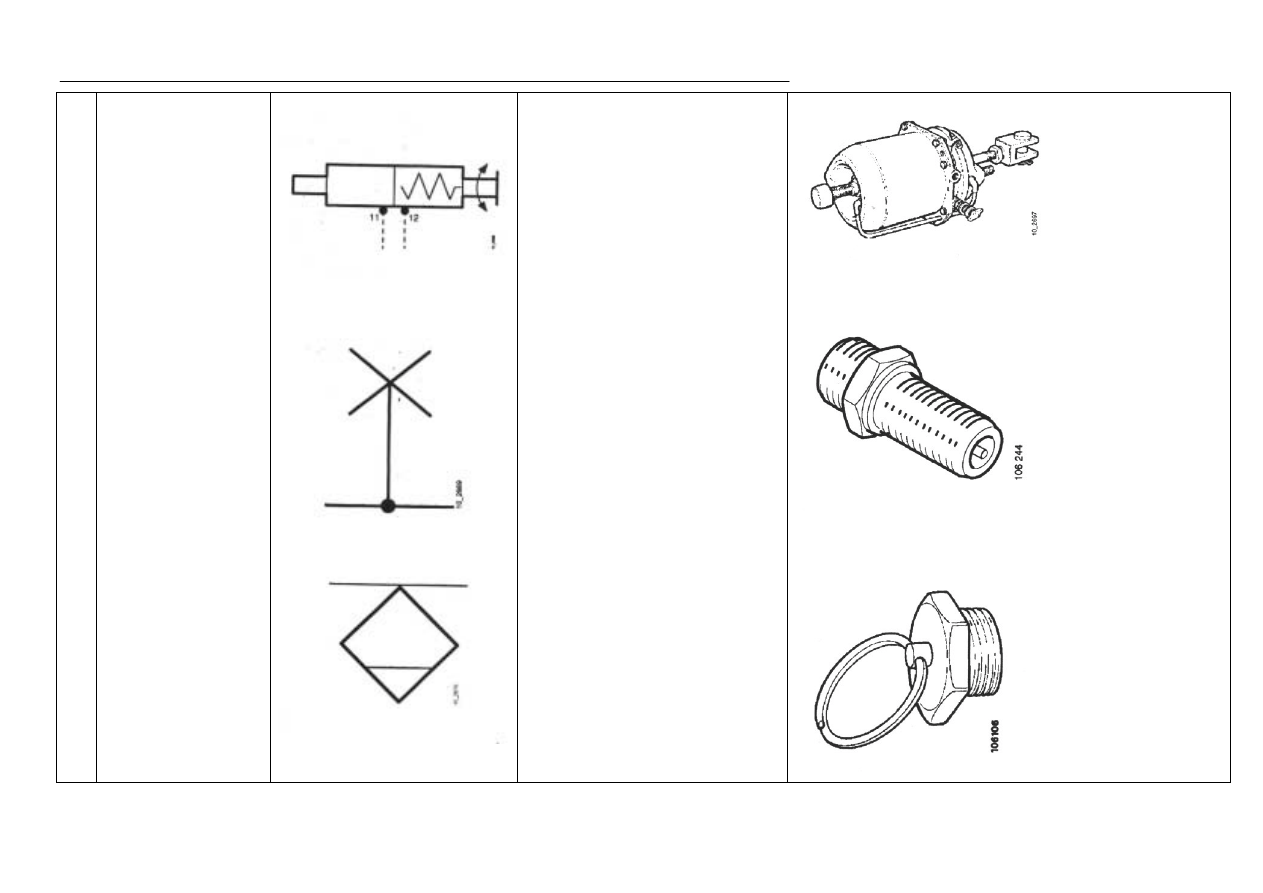

Спускной клапан

Спускной  клапан  располагается
в  нижней  части  ресиверов  и
используется для их дренажа.












Перечень приборов и оборудования



10:06-01

15



№

Обозначение

Символ

Функция

Иллюстрация

35

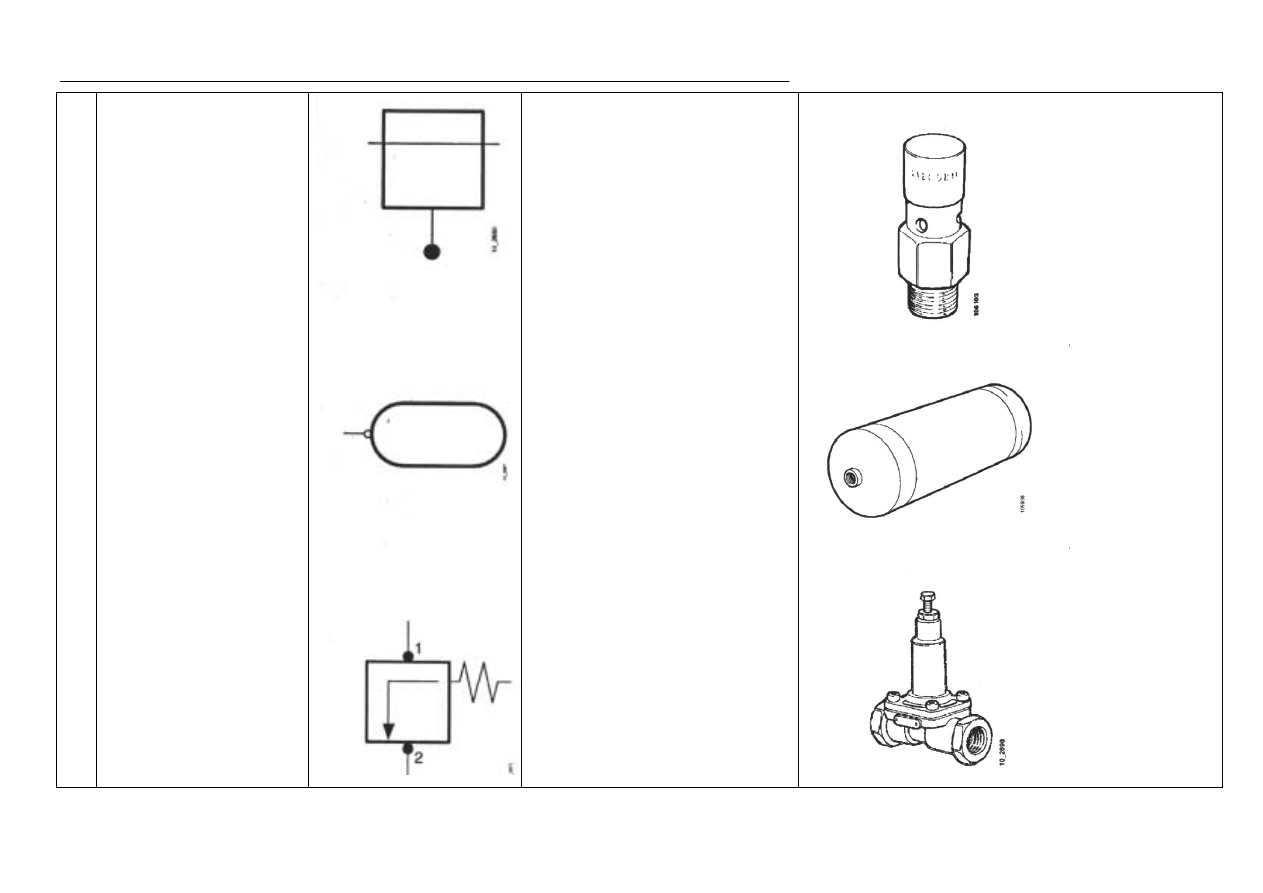

Предохранительный
клапан, 19 бар

Спускной клапан располагается в
нижней  части  ресиверов  и
используется для их дренажа.







36

Баллон

контроля

нагрузки,
пневматическая подвеска

Ресивер  является    резервом
сжатого

воздуха

для

автомобилей  с  пневматической
подвеской и контролем нагрузки








Перечень приборов и оборудования



10:06-01

16

39

Перепускной клапан

Перепускной

клапан

используется  на  автомобилях  с
дополнительными баллонами для
контроля нагрузки.

Его  целью  является  обеспечение
защиты  тормозной  системы  при
перепаде  давления  в  баллонах
контроля  нагрузки  и  подача
воздуха  в  тормозную  систему
перед  заполнением  баллонов
контроля нагрузки.






Перечень приборов и оборудования



10:06-01

17

№

Обозначение

Символ

Функция

Иллюстрация

49

Клапан

контроля

нагрузки,  тип  1,  для
автомобилей с рессорной
подвеской

Клапан

контроля

нагрузки

регулирует  тормозное  давление
в  контуре  задней  части.  Он
управляется  внешним  рычагом.
Сильная  нагрузка  приводит  к
высокому тормозному давлению,
а  слабая    -    к  низкому
тормозному давлению на задний
мост.



49

Клапан

контроля

нагрузки,  тип  2,  для
автомобилей

с

пневматической
подвеской

Клапан

контроля

нагрузки

регулирует  тормозное  давление
в  контуре  задней  части.  Он
управляется

давлением

пневматической

рессоры

карданного

вала.

Сильная

нагрузка  приводит  к  высокому
тормозному  давлению,  а  слабая
-

  к  низкому  тормозному

давлению на задний мост.


51

Клапан управления ABS



Клапан  управления  регулирует
давление в тормозных камерах и,
таким  образом,  предотвращает
колеса от блокировки.

Кроме того, он используется для
контроля ТС.
