Тормозная система грузовиков Scania. Руководство - часть 105

Перечень приборов и оборудования



10:06-01

10



№

Обозначение

Символ

Функция

Иллюстрация

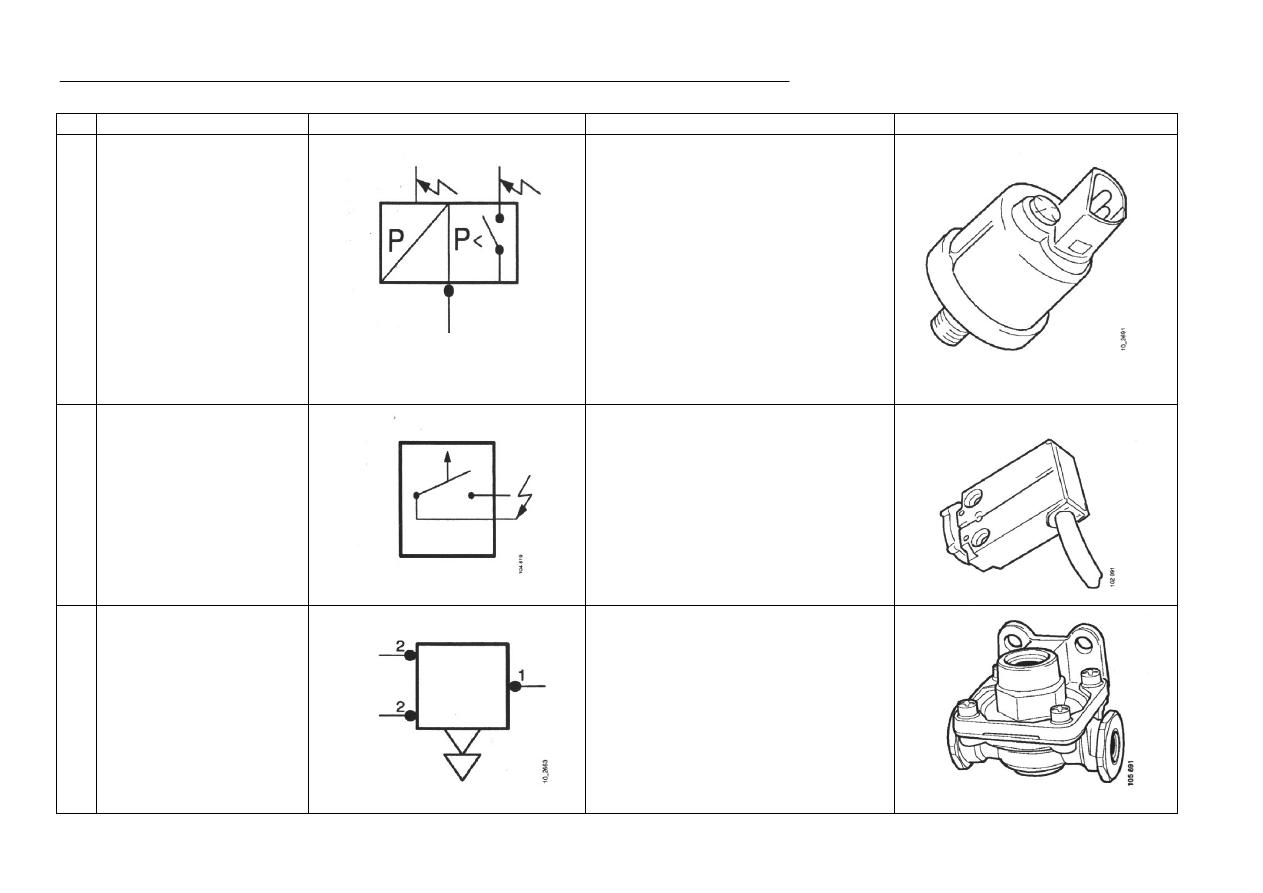

16

Датчик

давления

с

переключателем.



Датчик

давления

является

электрическим  и  подсоединен  к
индикаторному  прибору  с  тем,  что
бы  можно  было  снимать  показания
давления

в

подводящем

трубопроводе

для

контуров

основного  тормоза.  Переключатель,
который  закрывается  при  падении
давления  ниже  указанной  величины
(5  бар),  подсоединен  к  аварийной
лампе  и  зуммеру  для  подачи
аварийного

сигнала

о

низком

давлении воздуха.



17

Тормозной

ламповый

переключатель



Тормозной  ламповый  переключатель
приводится в действие механическим
способом.  Он  закрывается  при
нажатии педали тормоза, в результате
чего загорается тормозная лампа.






18

Клапан

быстрого

выпуска



Клапан

быстрого

выпуска

используется,

когда

необходимо

быстро  сбросить  давление  в  контуре
стояночного  тормоза  и  применить
стояночный тормоз.








Перечень приборов и оборудования



10:06-01

11



№

Обозначение

Символ

Функция

Иллюстрация

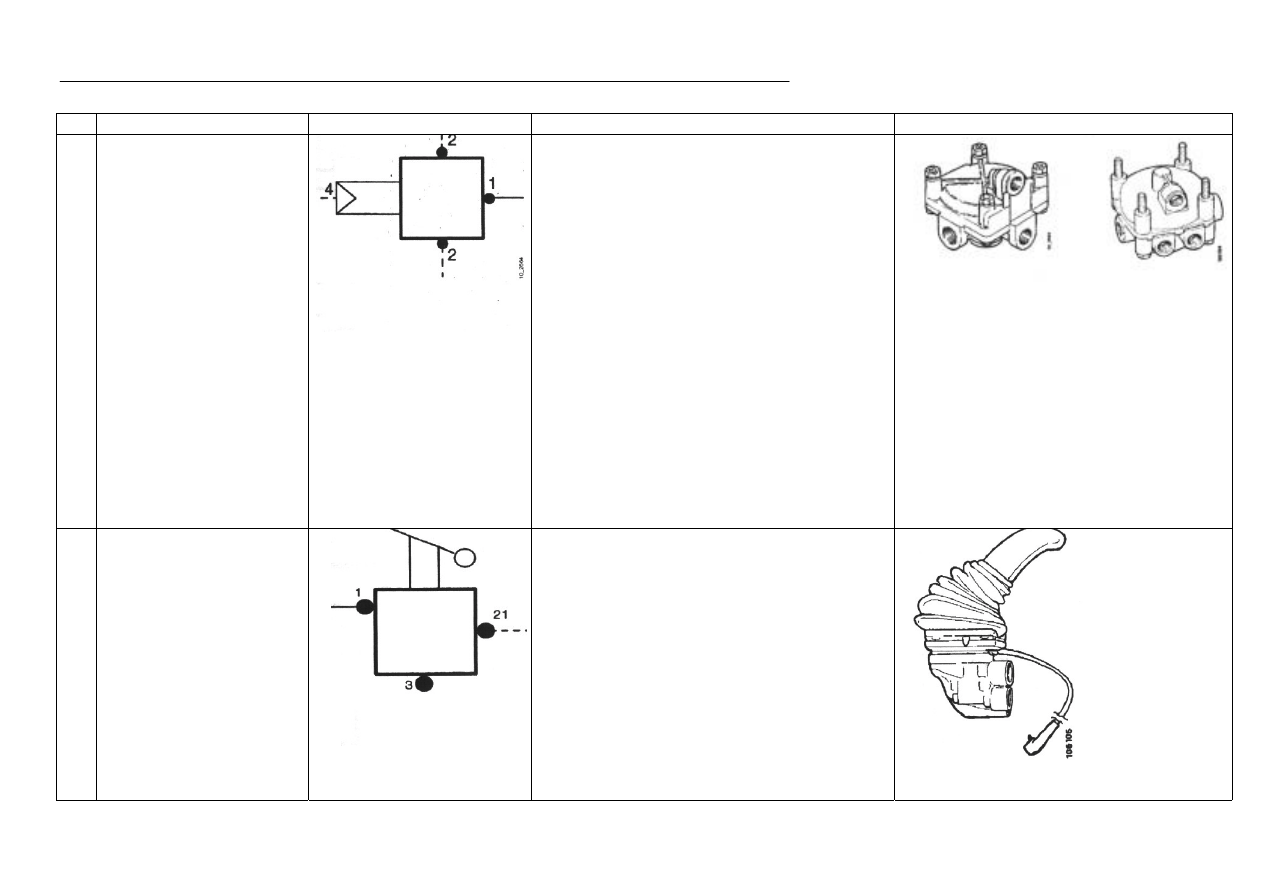

19

Клапан управления

•

19  контур  задней
части

•

19а  устанавливается
на

определенных

автомобилях

со

вспомогательной
осью и ТС

•

19b

контур

стояночного тормоза



Клапан  управления  контролируется  сжатым
воздухом  и  подсоединен  непосредственно  к
линии

давления

нагнетания,

которая

пропорционально

регулирует

его

относительно контрольного сигнала (4).

19 используется для ускоренного включения
и освобождения тормоза колес.

19а

действует

в

качестве

клапана

управления переключателя и предотвращает
торможение  вспомогательной  оси  во  время
контроля ТС.

19b  встроен  в  обратный  клапан.  Целью
обратного клапана является предотвращение
применения  стояночного  тормоза,  если  нет
воздуха  в  баллоне  для  контура  стояночного
тормоза и трейлера.

20
d

Клапан

с

ручным

управлением,

тормоз

трейлера.



Используется  отдельно  для  включения
тормоза

трейлера.

Клапан

имеет

микропереключатель,  который  закрывается,
когда работает клапан и вызывает загорание
тормозных ламп.



Перечень приборов и оборудования



10:06-01

12



№

Обозначение

Символ

Функция

Иллюстрация

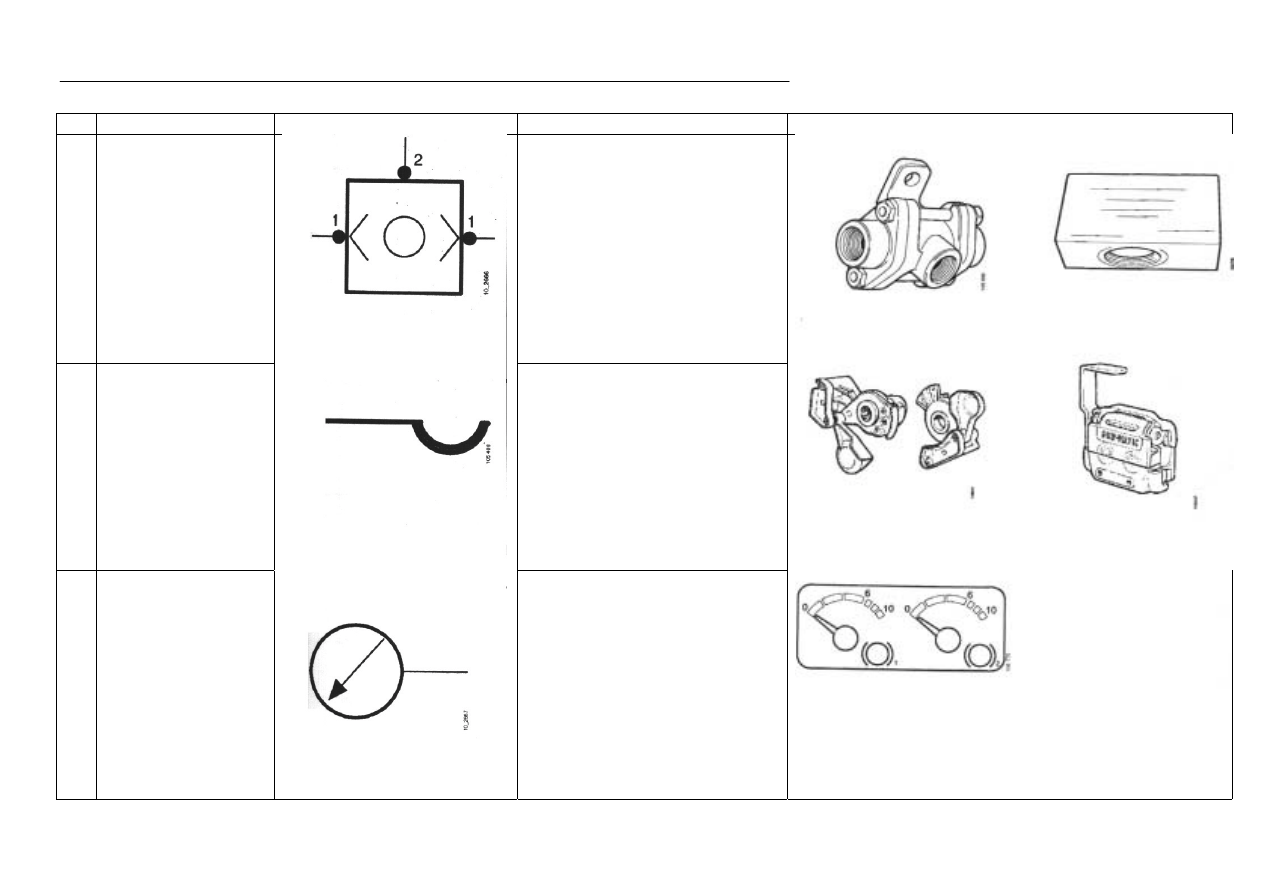

23

Двойной  обратный
клапан.










Двойной

обратный

клапан

открывается

для

подачи

воздуха,  имеющего  наивысшее
давление.







25

Тормозное
соединение трейлера

Тормозные соединения трейлера
подсоединяются  к  основным
линиям

и

линиям

подачи

автомобиля  и  трейлера  для
контура тормоза трейлера.






26

Индикационный
прибор



Прибор,

управляемый

электрическим

способом,

который  показывает  давление  в
контурах  передней  и  задней
части.







Перечень приборов и оборудования



10:06-01

13



№

Обозначение

Символ

Функция

Иллюстрация

27

Тормозная  камера с
пружинным
энергоаккумуляторо
м

Тормозная камера с пружинным
энергоаккумулятором

имеет

пружину  сжатия  для  включения
стояночного  тормоза.  Тормоз
освобождается  при  помощи
сжатого воздуха.







28

Нагнетательный
клапан,

контур

стояночного
тормоза

Используется  для  нагнетания
давления  в  контур  стояночного
тормоза  и,  таким  образом,
освобождает

стояночный

тормоз.
