Тормозная система грузовиков Scania. Руководство - часть 103

Содержание

10:06-01

Содержание

Введение

3

Структура схемы системы высокого давления  воздуха 4

Перечень приборов и оборудования

7

Схема     расположения

24

Введение



10:06-01

3




Введение


Руководство  по  схеме  торможения  является  дополнением  к  схемам  системы  высокого  давления
воздуха и содержит необходимую  информацию для считывания и понимания данных.

Кроме  того,  руководство  содержит  перечень  приборов  и  оборудования  в  системе  высокого
давления  воздуха  с  некоторыми  соответствующими  подробностями.  Данные  подробности
включают  обозначение,  описание,  принцип  действия    и  символы  приборов  и  оборудования,  а
также иллюстрации  приборов и оборудования.

В  конце  руководства  помещена  схема  расположения.  На  иллюстрации  показано,  как  могут
располагаться на автомобилях с 6х4 А/В ABS (6 каналов) приборы и оборудование.






































Структура схемы системы высокого давления воздуха



10:06-01

2



Структура схемы системы  высокого давления воздуха



Схема системы высокого давления воздуха состоит из структурной схемы с указанием символов
для  различных  приборов  и  оборудования.  Она  отображает  только  то,  как  различные  приборы  и
оборудование  соединяются  друг  с  другом,  а  не  где    они  располагаются  и  не  то,  как  линии
высокого  давления  воздуха  подводятся  к  шасси.  Ни  одна  схема  не  показывает  винтовых
соединений и сочленений в трубных обвязках.


Рядом  с  каждым  символом  имеется  обозначение,
которое  также  встречается  в  перечне  приборов  и
оборудования.

Если

несколько

приборов

и

оборудования  имеют  один    и  тот    же  принцип
действия,    у  них    одинаковый  символ, но различные
обозначения.




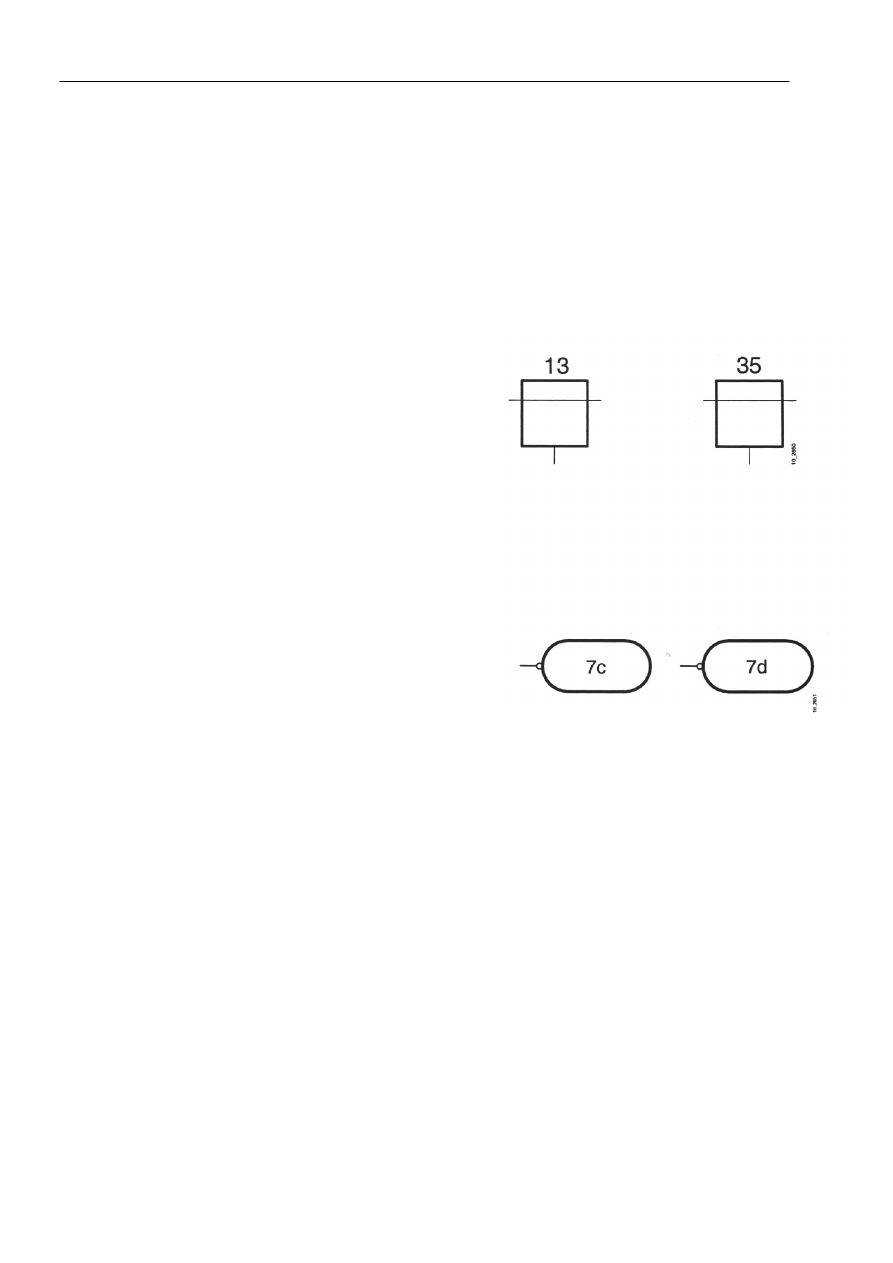

Предохранительный  Предохранительный



клапан, 14.3 бар          клапан, 19 бар

Пример

Целью  предохранительного  клапана  всегда  является
открывание,  если  в  контуре  слишком  высокое
давление.

Таким

образом,

символ

для

предохранительного клапана всегда остается одним и
тем  же.  Однако  предохранительный  клапан,  который
открывается при давлении 14.3 бар, имеет номер 13, в
то  время  как  тот,  который открывается при давлении
19 бар, имеет обозначение 35 (смотри рисунок).







В  определенных  случаях,  приборы  и  оборудование
различаются  по  букве  и  цифре,  в  зависимости  от  их
применения.


Пример

Ресивер  переднего  контура  обозначается  7с,  ресивер
заднего контура обозначается 7d (смотри рисунок).









Структура схемы системы высокого давления воздуха



10:06-01

3


Сбоку  каждой  линии  высокого  давления    воздуха  на
схеме  имеется  определяющая  маркировка,  состоящая
из  двух  или  трех  букв  и  символа  относительно
диаметра

линии.

Определяющая

маркировка

показывает,  какой  контур  является  частью  линии,
откуда  и  куда  она  проходит.  Такая  же  маркировка
встречается    также  на  линиях  сжатого  воздуха  в
автомобиле.


Пример

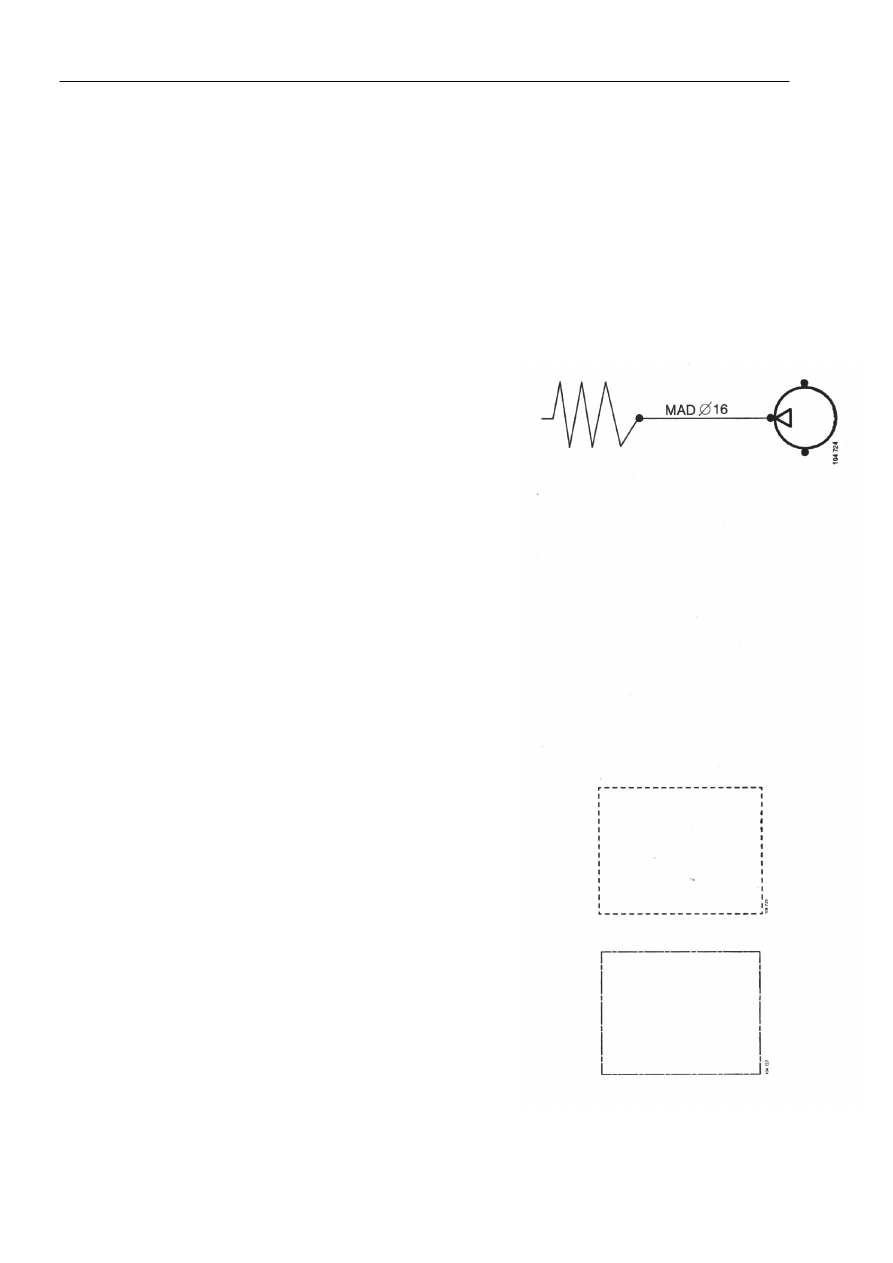

Обозначение  MADØ16  говорит  нам  о  том,  что  линия
высокого  давления  воздуха  формирует  часть  цепи
питания  и  идет  от  компрессора  к  охлаждающему
змеевику.  Ее  диаметр  составляет  16  мм.  Дальнейшее
пояснение  данных  маркировок  приводится  в  буклете
10:02-08,  «Маркировка  линий  системы  высокого
давления воздуха и соединения».















Выборочное  оборудование  заключается  в  квадрате,
обозначенном ломаной линией на схеме.

Приборы

и

оборудование,

сборка

которых

производится

в

качестве

сборочных

блоков,

заключаются в квадратах, обозначенных пунктирной и
точечной линией на схеме.
