Тормозная система грузовиков Scania. Руководство - часть 101



1 711 035

Швеция



10:05-05

Выпуск 1

ru











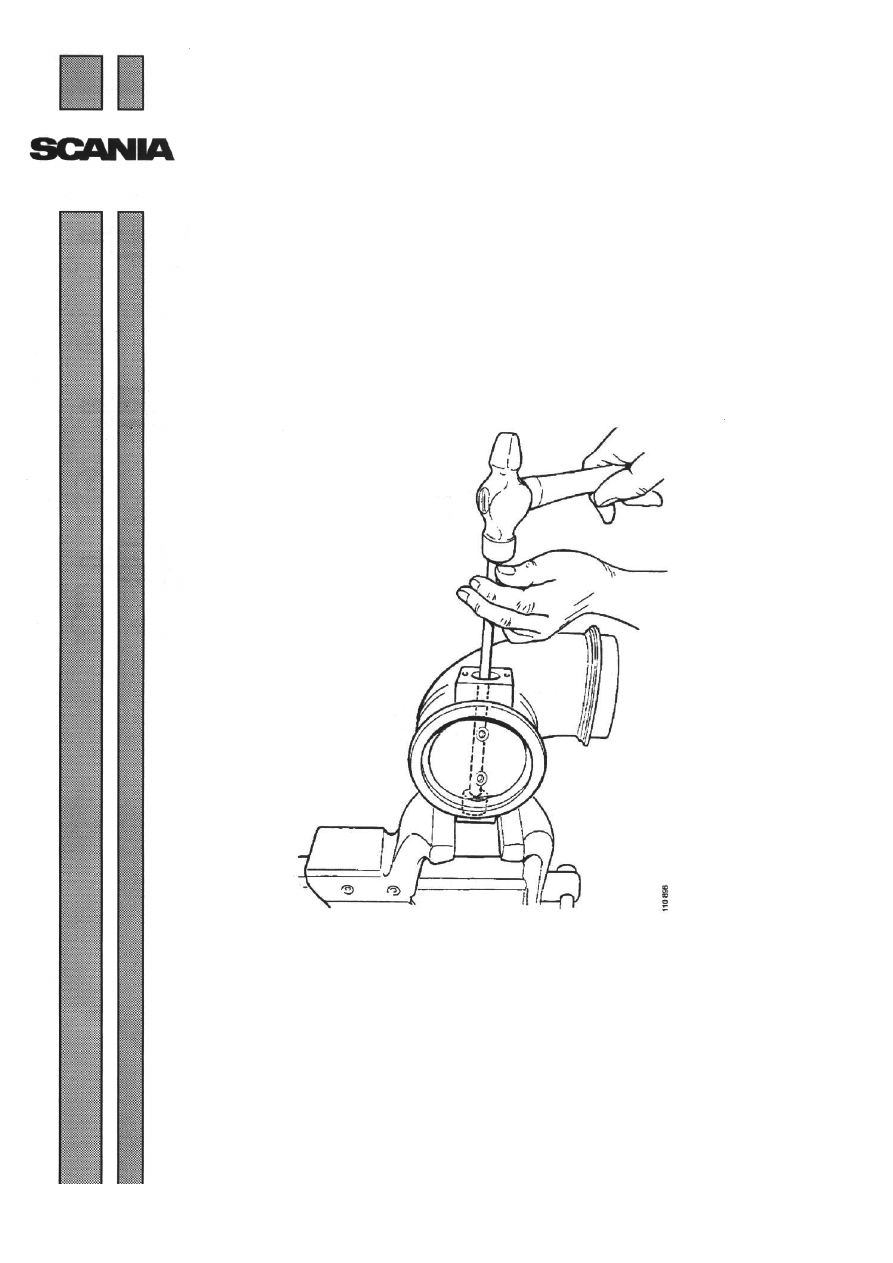

Горный тормоз




Техническое описание





































Содержание



10:05-05

Швеция



2

Содержание




Общая информация



   .......................................................

2



Чертеж покомпонентного изображения

 ....................................................... 3



Демонтаж



     ......................................................

4



Монтаж



     ......................................................

6












Регулировка ................................ 7











Общая информация


На  иллюстрациях  приводятся  примеры  конструкции  горного
тормоза  на  автомобилях  4  серии.  Метод  функционирования,  по
существу, идентичен для всех типов двигателей.

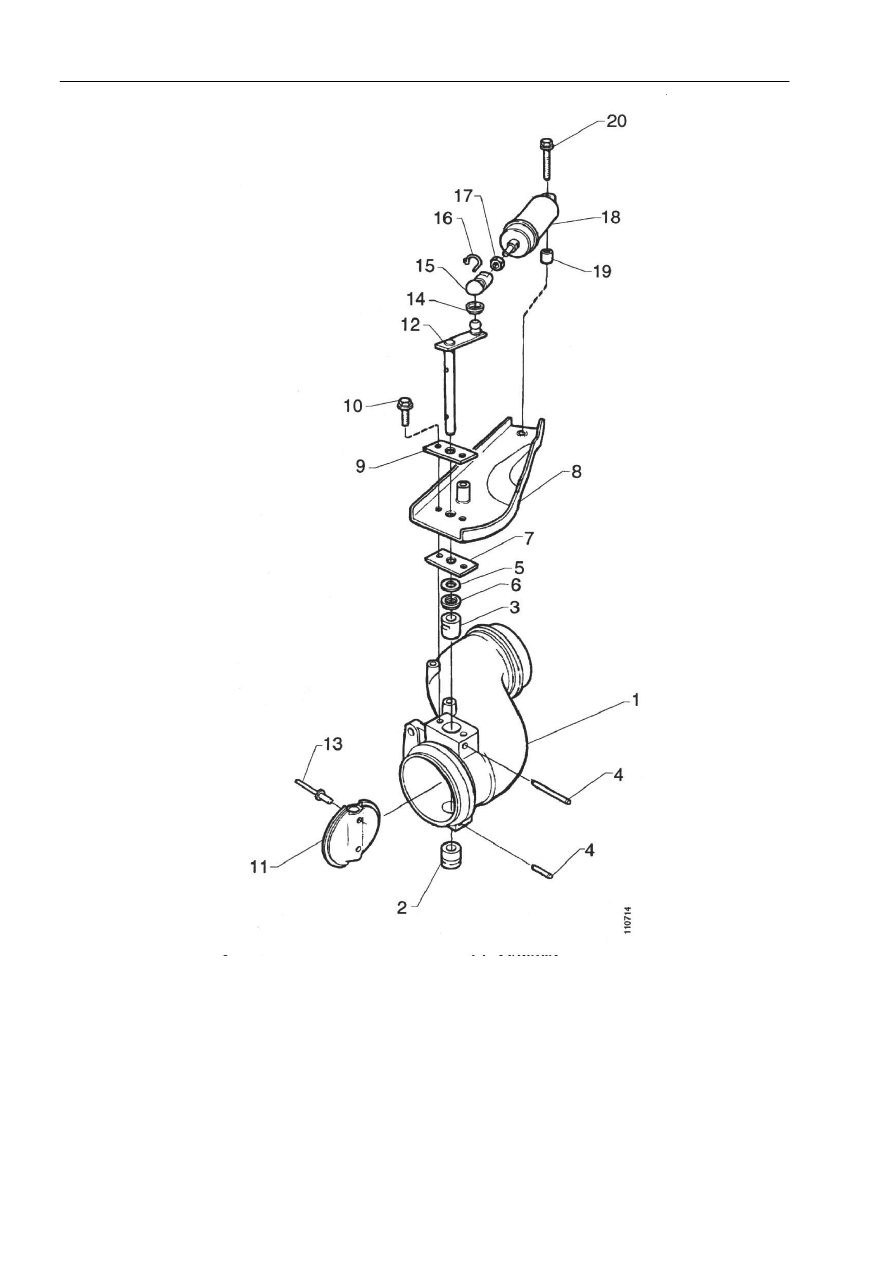

Чертеж покомпонентного изображения



10:05-05

Швеция



3











































1  Корпус
2  Втулка
3  Втулка
4  Стопорный штифт
5  Уплотнение
6  Уплотнение
7  Прокладка
8  Кронштейн
9  Пластина
10  Болт с буртиком (2)

11  Демпфер
12  Вал
13  Глухая заклепка (2)
14  Уплотнение
15  Корпус шарового шарнира
16  Зажим с защелкой
17  Шестигранная гайка
18  Цилиндр
19  Распорная втулка
20

Болт с буртиком

Демонтаж



10:05-05

Швеция



4

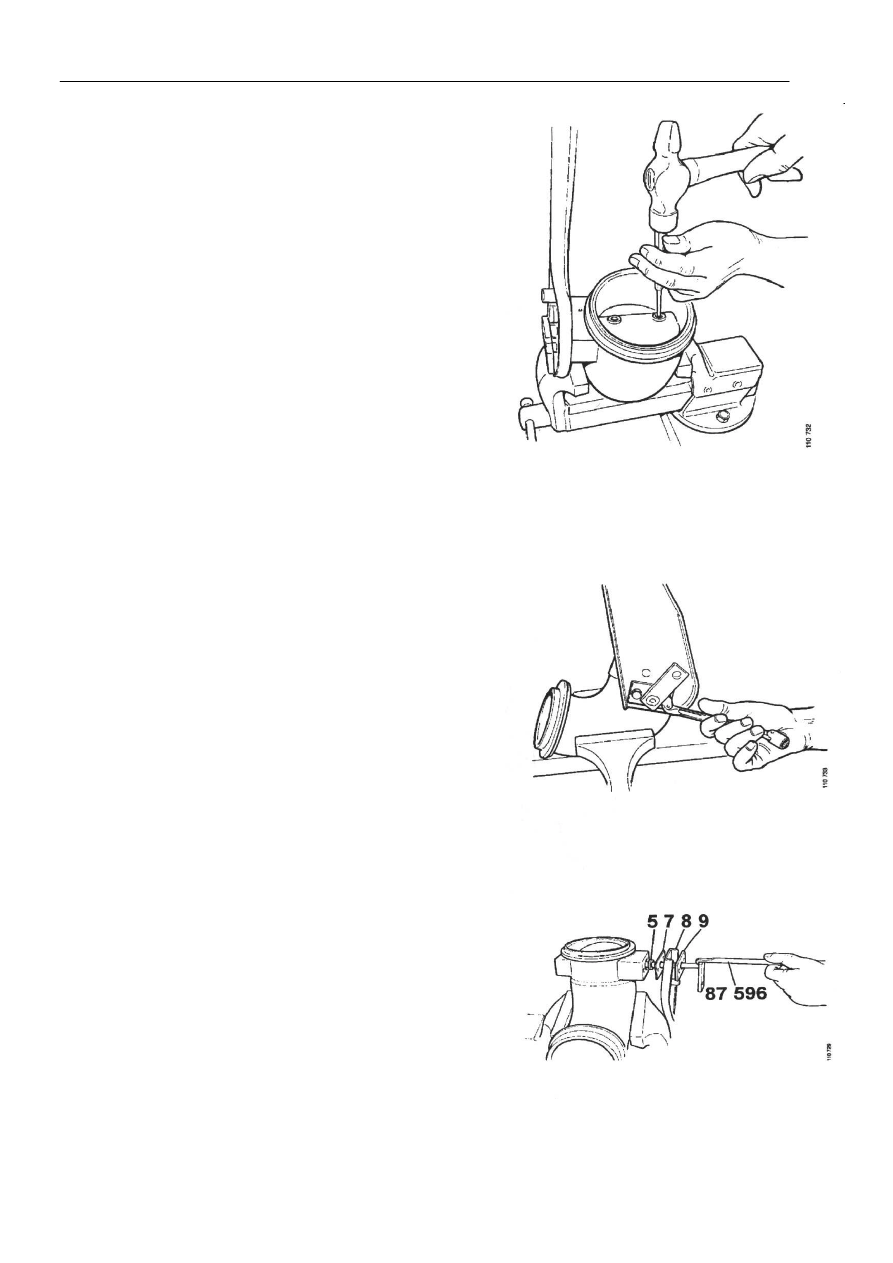

Демонтаж


1

Снять пневмоцилиндр горного тормоза.

2

Высверлить головки заклепок демпфера, используя
сверло

∅

5,5 мм и выбить заклепки.


Внимание! Для снятия заклепок следует использовать
только сверло, в противном случае, вал будет
поврежден.


















3

Снять болты кронштейна.













4

Выбить вал 12, используя молоток 87 596, и снять
пластину 9, кронштейн 8, прокладку 7 и уплотнение
5.
