Тормозная система грузовиков Scania. Руководство - часть 100





Соединения блока управления



10:05-04





Соединения блока управления


Информацию по расположению контактов смотри на следующей странице.

№
контакта

Обозначение контакта

Пояснения

PROP 1

Вывод на пропорциональный клапан.

2 WSL

Ограничитель белого дыма.

3 -

В данном случае не используется.

4 SUPPLY

Подача напряжения (+).

5 GND

Заземление (-).

6 OPTICRUISE  Сигнал  ШИМ  от  блока  управления  системы  выбора

скорости Opticruise.

7 -

В данном случае не используется.

8 TRAILER

NOISE

LIMITER

Вывод на клапан ограничителя шума.

MANUAL / RETARDER

Сигнал от тормоза-замедлителя или переключателя.

10

ALTERNATOR TYPE

По выбору, один из двух типов генератора переменного

тока.

11 -

В данном случае не используется.

12

PROP 2

Сигнал обратной связи от пропорционального клапана.

13

ENGINE SPEED

Частота  вращения  двигателя,  сигнал  W  от  генератора

переменного тока.

14 ABS-WARN

Аварийная сигнализация антиблокировочной тормозной

системы ABS, неисправность в системе.

15 ABS-DBR

Работа антиблокировочной тормозной системы ABS.

16 AUTOMATIC

Сигнал от выключателя на тормозной педали.

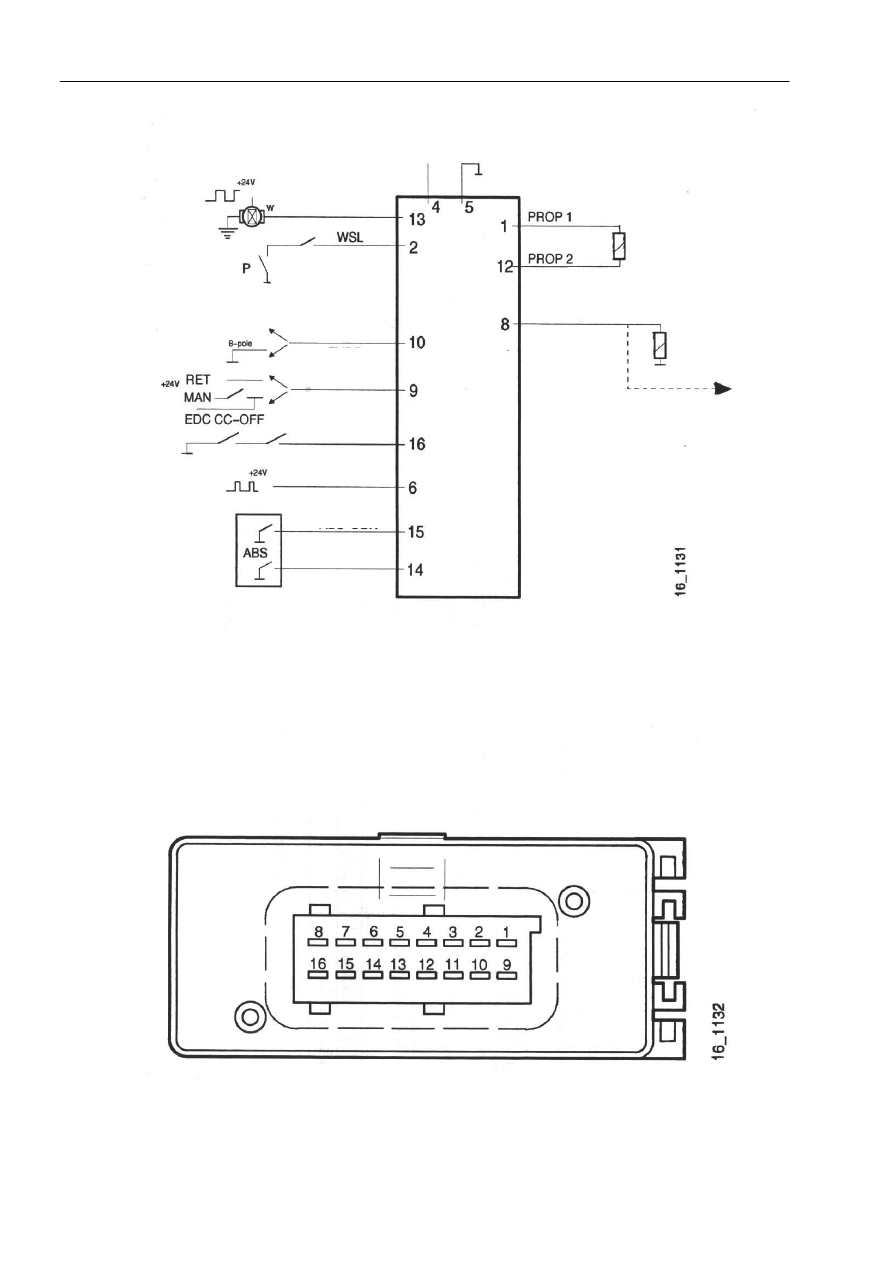

Соединения блока управления



10:05-04






 Подача электропитания









             Частота вращения

двигателя




Пропорциональный клапан





Тип генератора переменного тока





Трейлер/ограничитель шума

Клапан

ограничителя

Ручное переключение тормоза-замедлителя











шума



Сигнал трейлера

             Автоматическое

переключение

Система выбора
скорости Opticruise






          Работа антиблокировочной

тормозной системы ABS



Аварийная сигнализация
антиблокировочной
тормозной системы ABS






Номера и обозначение контактов на блоке управления





















Номера контактов в разъеме, который подключается к блоку управления




Блок управления, входные и выходные сигналы



10:05-04



10

Блок управления, входные и выходные сигналы



Входные сигналы


Функция сигнала

Сигнал поступает от:

Тип сигнала

№
контакта

Обозначение
контакта

Включает программу
ограничителя белого дыма.

Переключатель

Заземление (0 В) 2

WSL

Запрашивает включение или
отключение горного тормоза у
системы выбора скорости
Opticruise.

Блок  управления  системы  выбора  скорости
Opticruise

Сигнал ШИМ 6

OPTICRUISE

Запрашивает программу ручного
переключения горного тормоза.

Блок управления тормоза-замедлителя или
переключатель на полу в кабине

+ 24 В 9

MANUAL

RETARDER

Указывает на 8-полюсный
генератор переменного тока.

Заземляющий провод

Заземление (0 В) 10

ALTERNATOR
TYPE

Указывает на частоту вращения
двигателя.

Сигнал W генератора переменного тока

Частота

13

ENGINE SPEED

Указывает на неисправность в
антиблокировочной тормозной
системе ABS.

Блок управления снтиблокировочной
тормозной системы ABS

Заземление (0 В) 14

ABS-WARN

Указывает на функционирование
антиблокировочной тормозной
системы ABS.

Блок управления антиблокировочной
тормозной системы ABS

Заземление (0 В) 15

ABS-DBR

Запрашивает автоматическое
переключение горного тормоза
посредством тормозной педали.

Переключатель

Заземление (0 В) 16

AUTIMAYIC








Блок управления, входные и выходные сигналы



10:05-04



11



Выходные сигналы


Функция сигнала

Сигнал поступает от:

Тип сигнала

№
контакта

Обозначение
контакта

Запрашивает контроль
выхлопного демпфера.

Пропорциональный клапан

Ток

управления,

импульсный  режим  (0-
1000 мА)

PROP 1

Осуществляет проверку обратного
тока от контакта 1.

Пропорциональный клапан

Ток

управления,

импульсный  режим  (0-
1000 мА)

12

PROP 2

Запрашивает закрытие демпфера
шума.

Электромагнитный клапан

+ 24 В 8

TRAILER

NOISE LIMITER



Прочие соединения

Сигнал поступает от / на:

Тип сигнала

№
контакта

Обозначение
контакта

Подача электропитания IN

Через переключатель стартера (15) и плавкий
предохранитель 4.

+ 24 В 4

SUPPLY

Заземление блока управления

Заземление G7.

Заземление (0 В) 5

GND
