Тормозная система грузовиков Scania. Руководство - часть 104





Структура схемы системы высокого давления воздуха



10:06-01



Соединения  воздушной  линии,  указанные  символами,
маркируются  номером,  который  показывает,  для  чего
используется  каждое  соединение.  Вводы  обычно
обозначаются  цифрой  1.  Если  имеется  два  ввода,  они
обозначаются  цифрами  11  и  12.  Выводы  обычно
обозначаются  цифрой  2.  Если  имеется  более  двух
выводов,  они  обозначаются  цифрами  21,  22,  23  и  т.д.
Цифра 3 является обозначением соединения для отвода
воздуха, а цифра 4 – соединения для контроля воздуха.



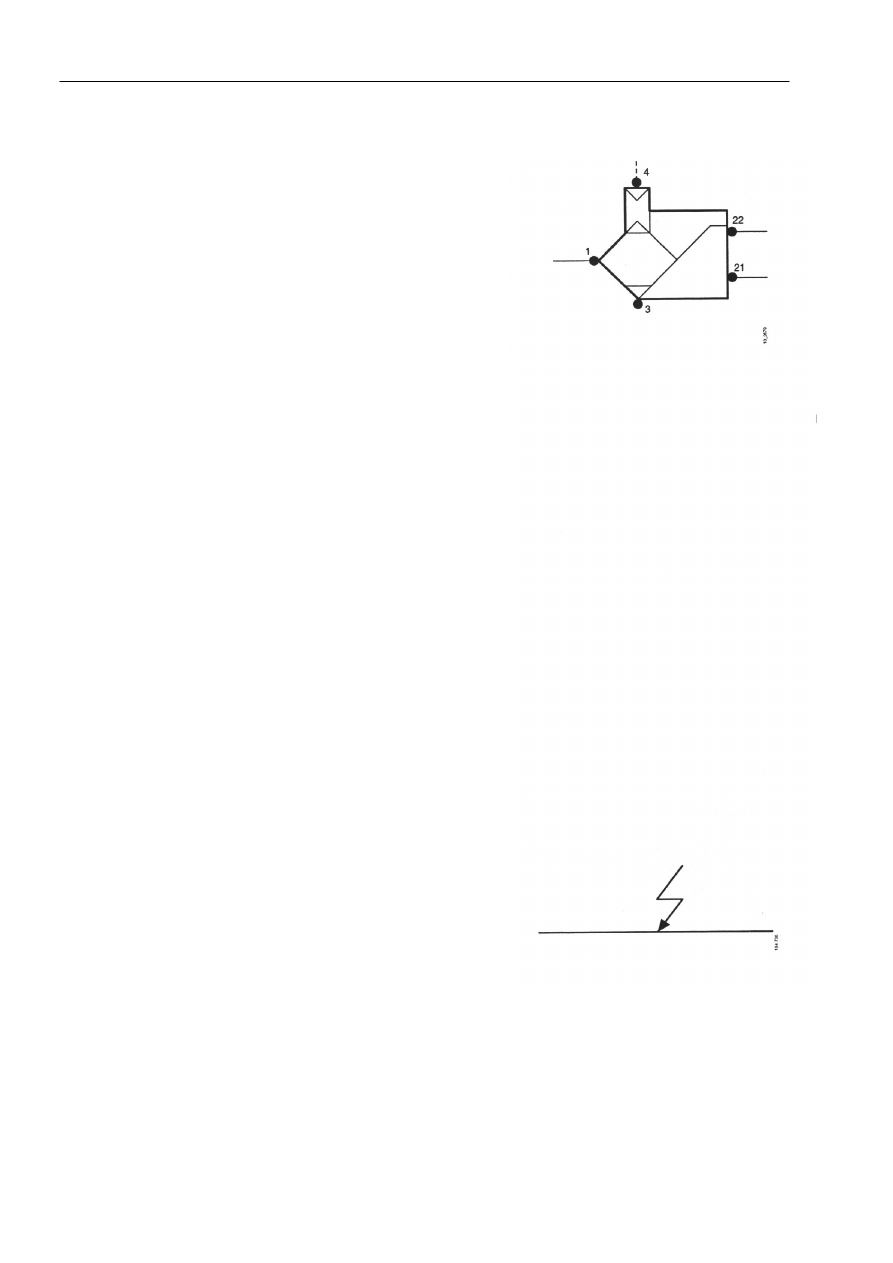

Осушитель воздуха
1  Ввод
21  Вывод  на  4-контурный  защитный
клапан
22  Вывод  на  воздушный  баллон  для
регенерации
3  Отвод воздуха
4  Контроль воздуха на компрессоре
















Электрические линии

Данный  символ  указывает  на  то,  что  оборудование
имеет электрическую функцию.









Перечень приборов и оборудования



10:06-01

Перечень приборов и оборудования


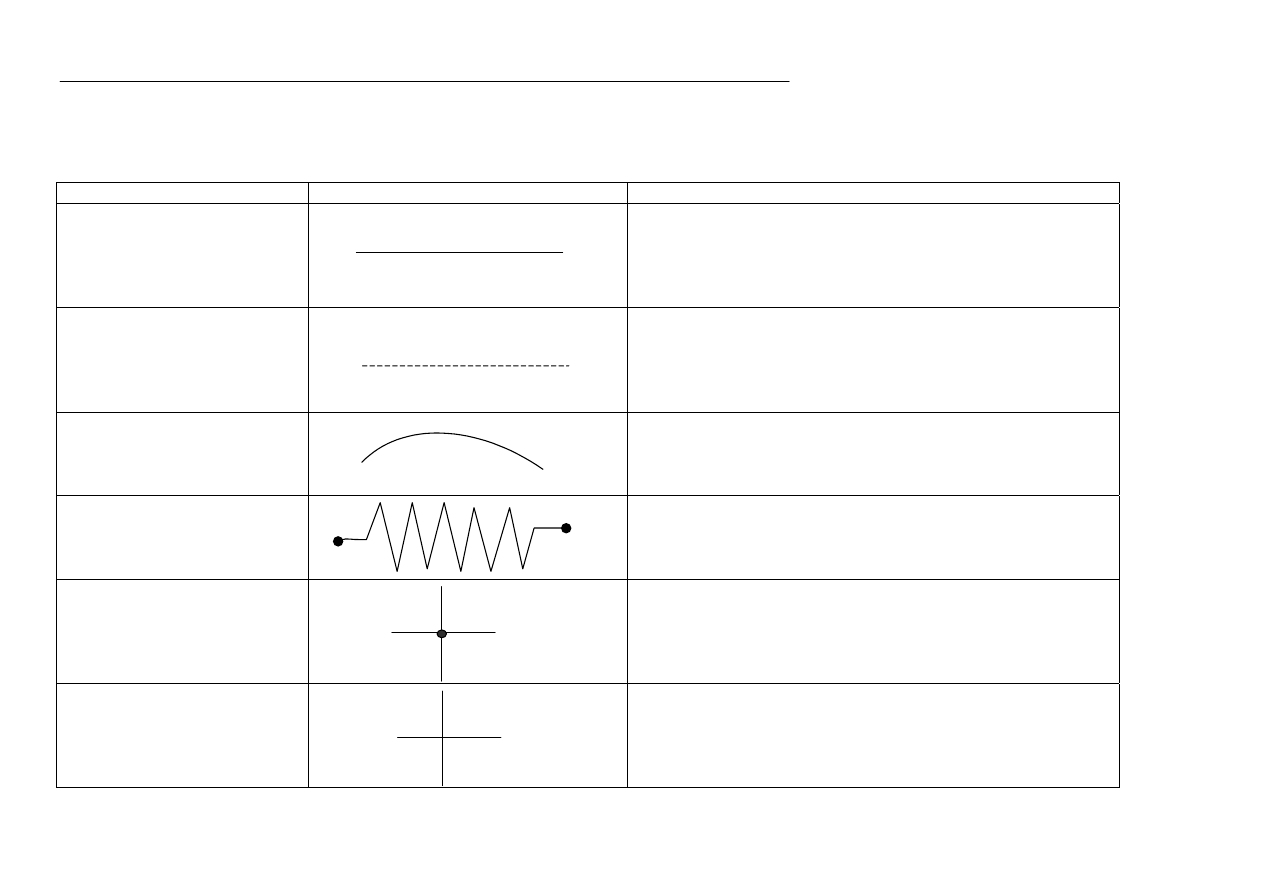

Линии сжатого воздуха


Обозначение

Символ

Функция

Подводящий трубопровод



При  нормальных  условиях  несет  полное  давление  в  линии
нагнетания.  Может  выполняться  или  из  пластика  или  из
металла.



Рабочий трубопровод



При  нормальных  условиях  несет  различное  рабочее
давление.  Может  выполняться  или  из  пластика  или  из
металла.



Гибкий трубопровод



Трубопровод состоит из гибкого шланга.




Охлаждающий змеевик



Охлаждающий  змеевик  состоит  из  стальной  трубки,
согнутой  в  спираль.  Он  располагается  после  компрессора  и
его функцией является охлаждение сжатого воздуха.


Соединительный трубопровод







Перекрещивающийся
трубопровод











Перечень приборов и оборудования



10:06-01




№

Обозначение

Символ

Функция

Иллюстрация

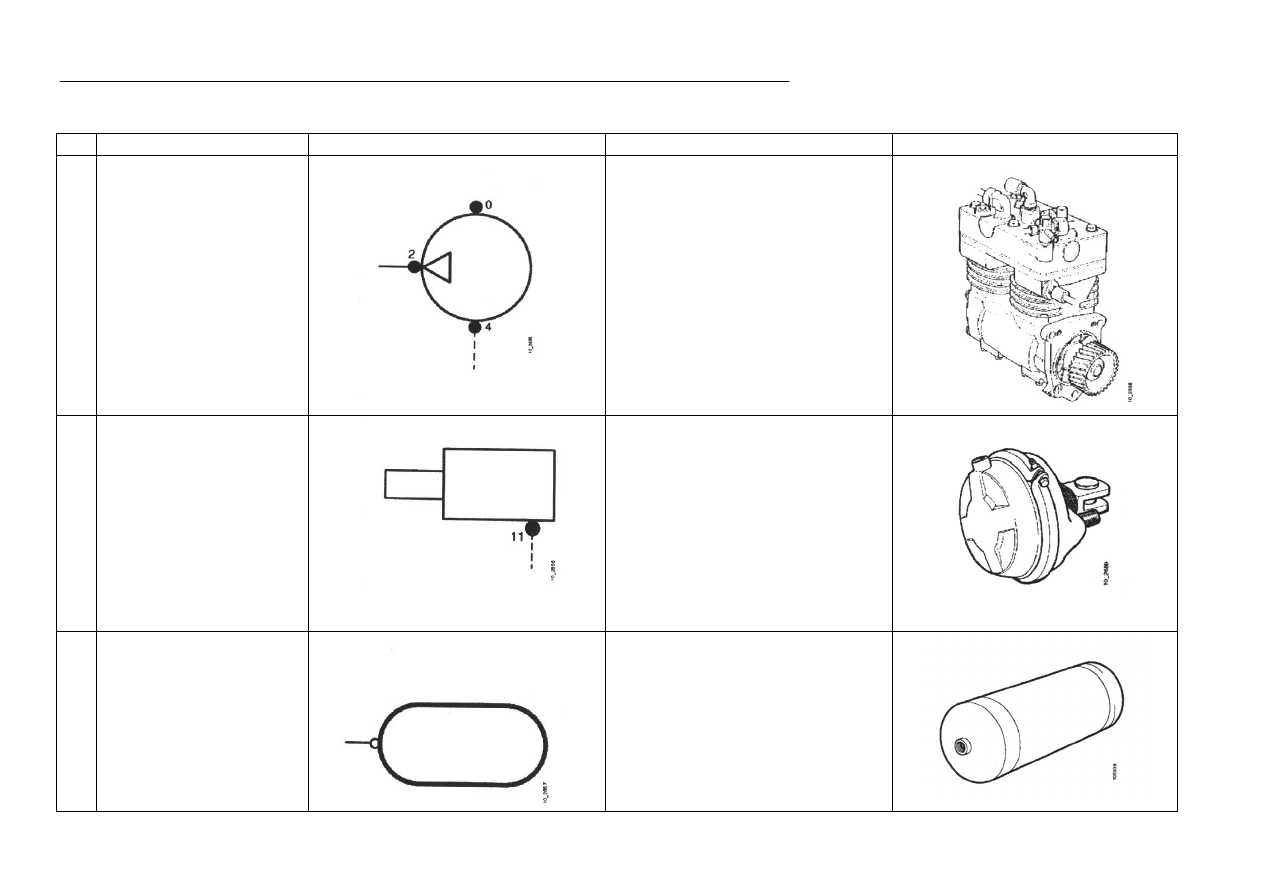

Компрессор



Компрессор  сжимает  воздух  для
различных

систем

высокого

давления воздуха.

•

0 ввод

•

2 вывод

•

контроль

воздуха

для

редукционного

клапана

компрессора.



Тормозная камера










Тормозная

камера

применяет

усилие  сжатого  воздуха  для
основного тормоза.



Ресивер, тормозная
система

•

7b стояночный

•

7с контур передней
части

•

7d контур задней
части

•

7k осушитель воздуха



Ресивер

удерживает

подачу

сжатого  воздуха  для  различных
контуров сжатого воздуха.



Перечень приборов и оборудования



10:06-01



№

Обозначение

Символ

Функция

Иллюстрация

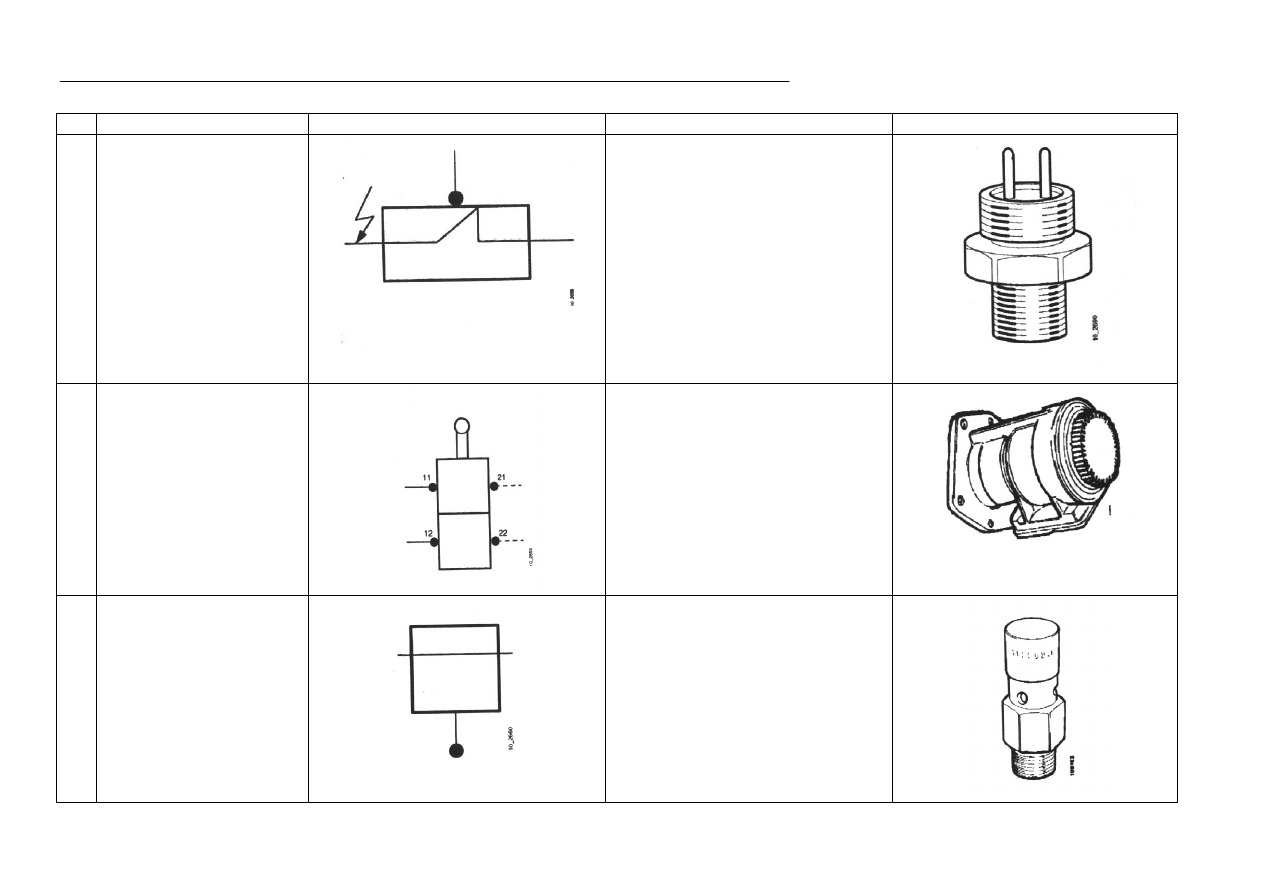

10

Индикатор низкого
давления

•

10а давление в линии
нагнетания,
стояночный тормоз
(5 бар)

•

10b рабочее
давление,
стояночный тормоз

       (6 бар)



Индикатор

низкого

давления

является

электрическим

переключателем,

который

закрывается, если давление падает
ниже  указанной  величины.  Он
подсоединен

к

зуммеру

и

аварийной  лампе  для  подачи
аварийного  сигнала  при  очень
низком давлении.






12

Клапан основного
тормоза



Клапан

основного

тормоза

приводится  в  действие  педалью
тормоза  и  подает  рабочий  воздух
на

оборудование

контроля

тормоза.








13

Предохранительный
клапан, 14.3 бар



Предохранительный

клапан

открывается,

когда

давление

превышает

предварительно

установленную

величину

для

защиты  системы  от  избыточного
давления.
