Тормозная система грузовиков Scania. Руководство - часть 82

Этап испытания 2



10:03-01

Этап испытания 2, испытание 4-х контурного защитного клапана


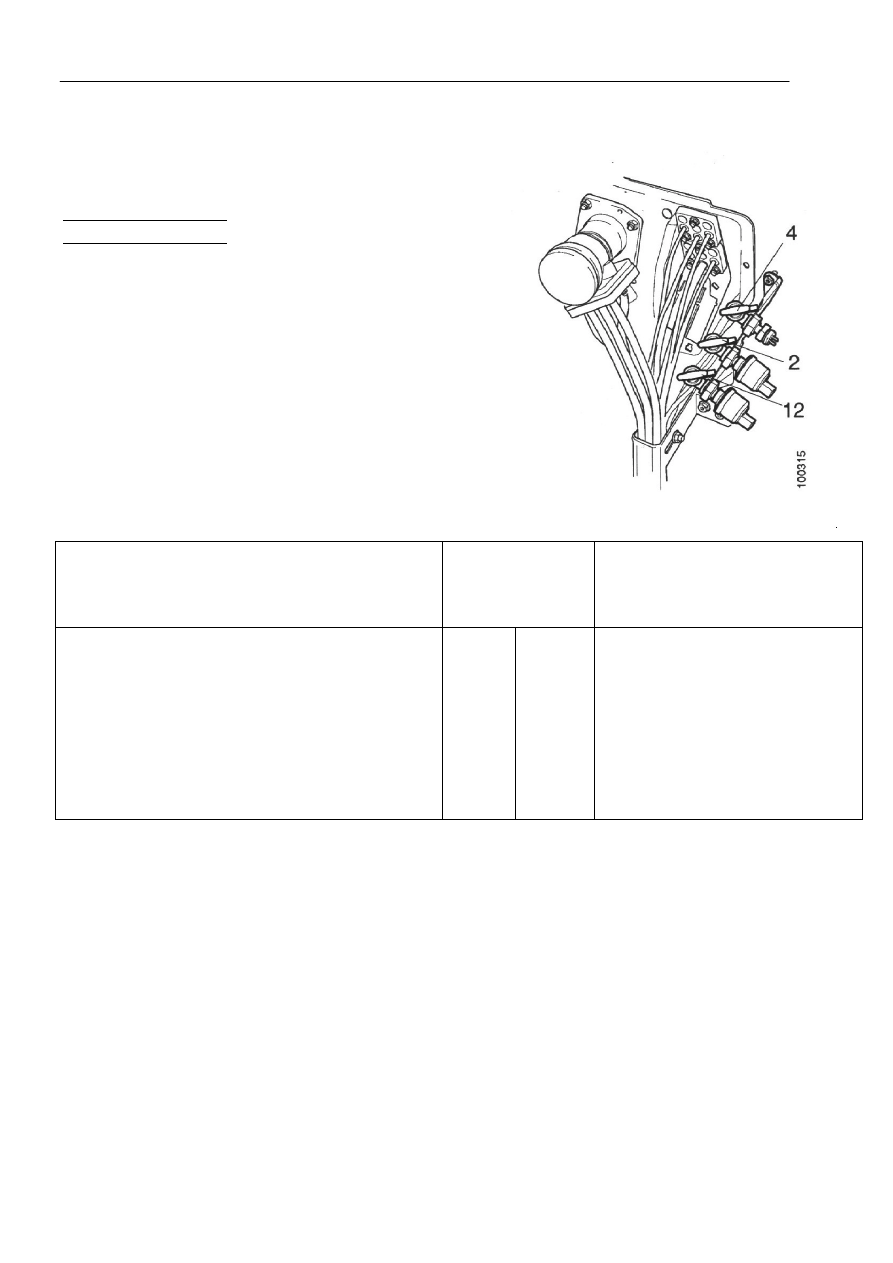

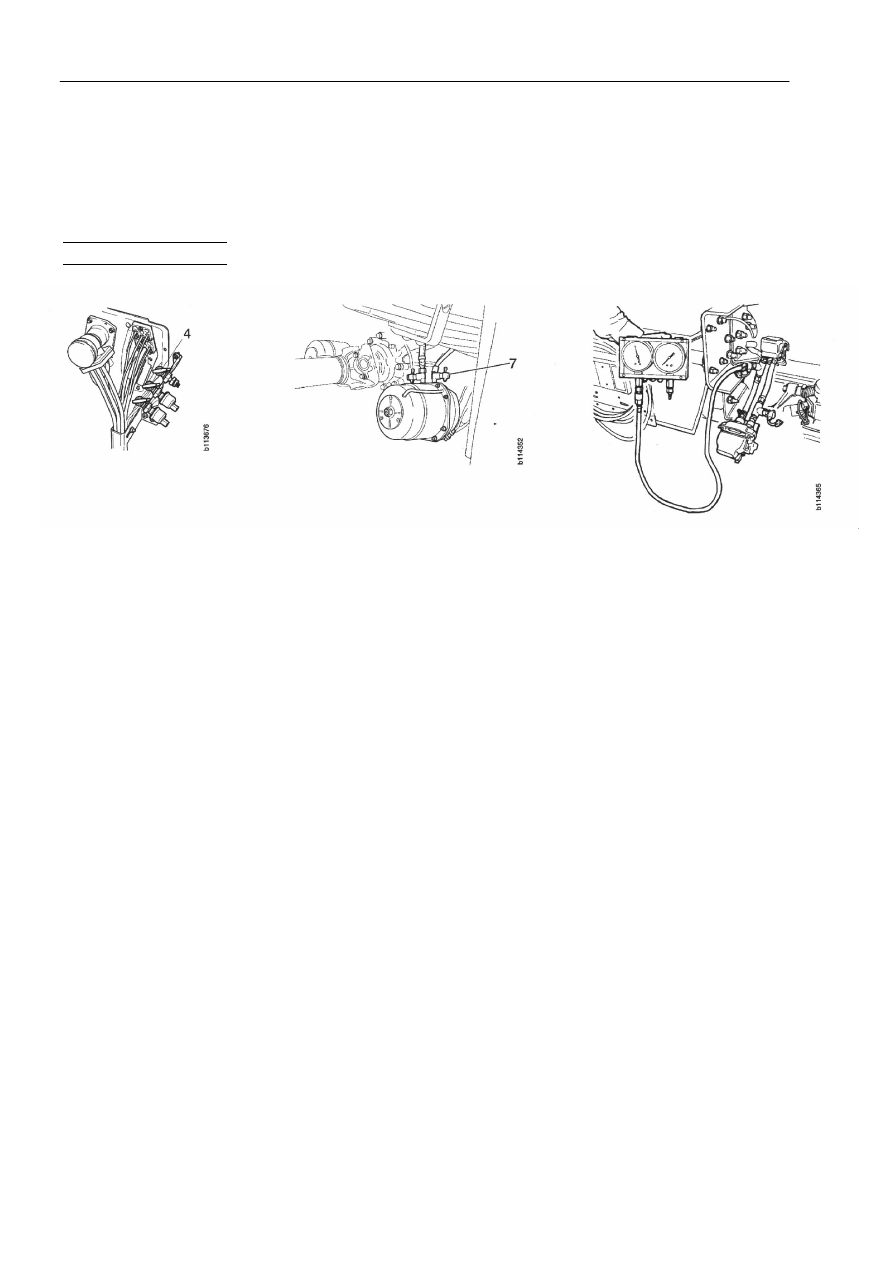

Оборудование/Манометры

2,5 бар            15 бар

                         3 st.















Метод испытания

Испытательное
соединение
(бар)
2                12

Неисправность / действие

Проверка давления закрытия
Контур передней части
-

Заполнить систему до давления сброса.

-

Подсоединить  15  бар  манометр  к  контуру
задней  части,  испытательному  соединению
2.

-

Спустить контур передней части.

-

Проверить,  что  давление  в  контуре  задней
части не падает ниже указанной величины.







  > 4.0
















Этап испытания 2



10:03-01

Метод испытания

Испытательное
соединение (бар)
    2                12

Неисправность / действие

Контур задней части
-

Заполнить систему до давления сброса.

-

Подсоединить  15  бар  манометр  к  контуру
передней

части,

испытательному

соединению 12.

-

Спустить контур задней части.

-

Удостовериться,  что  давление  в  контуре
передней  части  не  падает  ниже  указанной
величины.


Стояночный контур
-

Заполнить систему до давления сброса.

-

Подсоединить  15  бар  манометр  к  контуру
передней

части,

испытательному

соединению 12.

-

Спустить стояночный контур.

-

Удостовериться,  что  давление  в  контуре
передней  части  не  падает  ниже  указанной
величины.


Вспомогательный контур
-

Заполнить систему до давления сброса.

-

Подсоединить  15  бар  манометр  к  контуру
передней

части,

испытательному

соединению 12.

-

Спустить

вспомогательный

контур,

подсоединив

герметический  шланг  к

испытательному соединению 11.

-

Удостовериться,  что  давление  в  контуре
передней  части  не  падает  ниже  указанной
величины.















> 4.0








> 4.0









> 4.0















Этап испытания 2



10:03-01

Метод испытания

Испытательное
соединение (бар)
      2
12

Неисправность / действие

Проверка давления открытия
Единственным  контуром,  который  должен
подвергаться  испытанию,  является  контур
стояночного  тормоза,  так  как  согласно
предварительным    условиям  он  не  должен
заполняться  до  того,  как  контур  основного
тормоза  не  достигнет  аварийного  тормозного
давления.
-

Откачать систему.

-

Подсоединить  15  бар  манометр  к  контуру
задней  части,  испытательному  соединению
2, 4 и 12.

-

Заполнить  систему  и  удостовериться,  что
давление  в  контурах  передней  и  задней
части составляет, по крайней мере, 5 бар до
явного  открытия  контура  стояночного
тормоза.










> 5










        > 5










Если  величина  не  совпадает,
заменить клапан.
































Этап испытания 3



10:03-01

Этап  испытания  3,  испытание  стояночного  тормоза  /аварийного  тормоза  и
функционирование ограничителя давления (58b) и контрольного клапана управления


Оборудование/Манометры

2,5 бар            15 бар

                         3 st.

















Испытательное соединение 4

Испытательное соединение 7











         Испытательное соединение 8
