Этап испытания В



10:03-01


Метод испытания

Испытательное
соединение (бар)
     12             2                   4

Неисправность

/

действие

-

Удостовериться,  что  дисплеи  в  кабине
показывают правильное давление.









Контур задней части
-

Заполнить систему воздухом

-

Подсоединить  манометр  к  испытательному
соединению 2.

-

Отсоединить  датчики,  не  участвующие  в
испытании.

-

Спустить  ресивер  (7d)  переднего  контура,
пока  не  загорится  аварийная  лампа  и  не
прозвучит зуммер.

-

Удостовериться,  что  дисплей  в  кабине
показывает правильное давление.

Стояночный  контур  (давление  в  линии
нагнетания)
-

Заполнить систему воздухом

-

Подсоединить  манометр  к  испытательному
соединению 4.

-

Отсоединить  датчики,  не  участвующие  в
испытании.

-

Спустить  ресивер  (7b)  переднего  контура,
пока  не  загорится  аварийная  лампа  и  не
прозвучит зуммер.

Стояночный контур (рабочее давление)
-

Заполнить систему

-

Включить стояночный тормоз

-

Удостовериться,  что  загорелась  лампа
стояночного тормоза.








 4,5– 5,5















4,5– 5,5





Неисправность

в

датчике,  лампе  или
зуммере






Неисправность

в

датчике,  лампе  или
зуммере



Неисправность

в

датчике или лампе.


















Этап испытания 1



10:03-01

Этап  испытания  1,  испытание  рабочего  давления,  целостности  и  обратного  перепускного
клапана (39)

Следует принять к сведению показания в отчете, прилагаемому к  буклету.

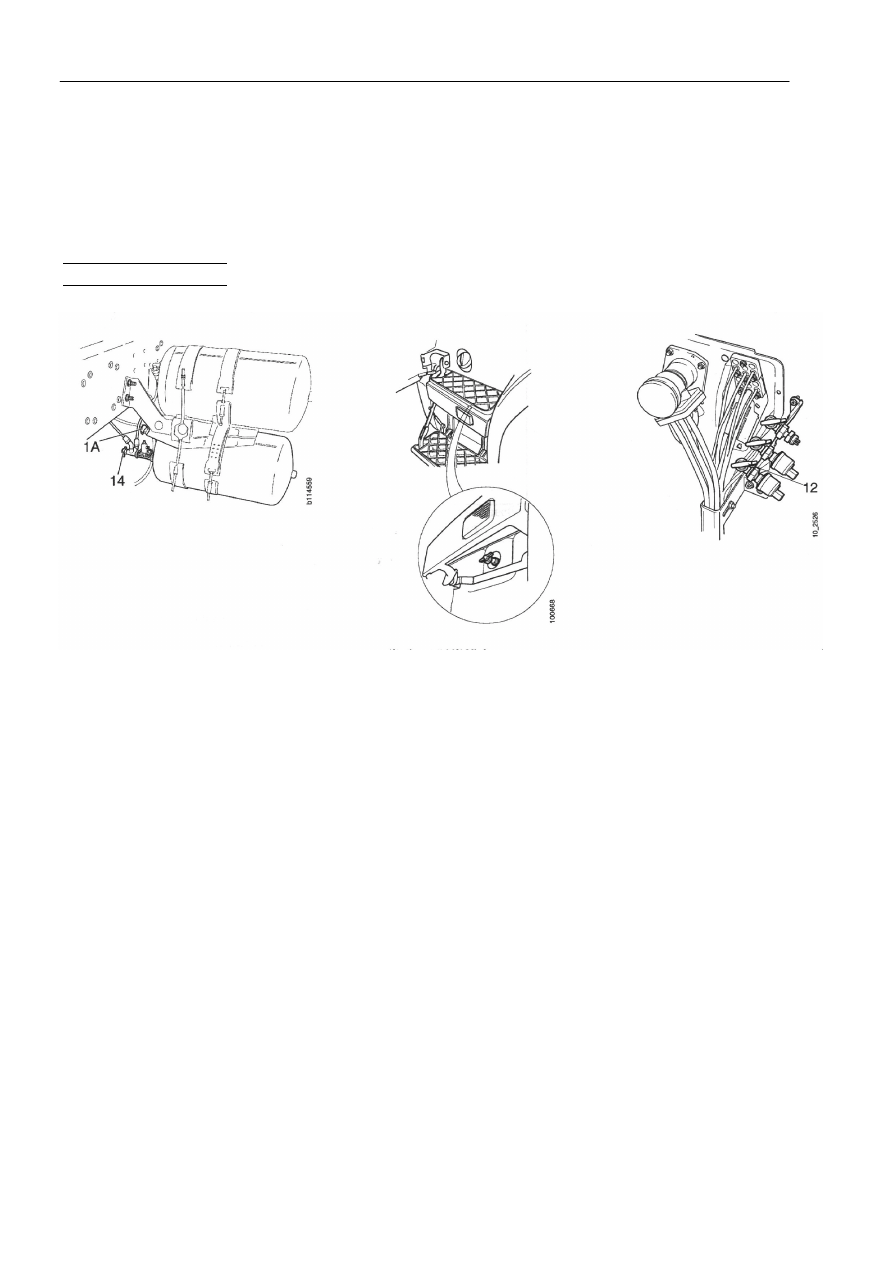

Оборудование/Манометры

2,5 бар            15 бар

                         3 st.













Испытательные соединения 1А и 14







       Испытательное соединение 12

















Испытательное соединение 1













Этап испытания 1



10:03-01

Метод испытания

Испытательное
соед. (бар)
    12             1А

Неисправность / действие

Автомобили  с  баллонами  регулировки
нагрузки
-

Подсоединить

15

бар

манометр

к

испытательным соединениям 12, 1 и 1А.

-

Завести двигатель и заполнить систему.

-

Проверить

разгрузочное

давление

в

испытательном  соединении  1А  путем
замера перепада давления в испытательном
соединении  1.  Проверить  ограничительный
клапан  давления  (58с)  в  испытательном
соединении 12.

-

Снизить  давление  в  системе  путем
опорожнения  первого  баллона  регулировки
нагрузки.

-

Отметить  давление  в  испытательном
соединении  1А,  когда  компрессор  начнет
нагнетание. Компрессор начнет нагнетание,
когда

поднимется

давление

в

испытательном  соединении  1.  Рассчитать
разницу в давлении.

Проверка обратного клапана в перепускном
клапане (39)
-

Сдвинуть  манометр  от  испытательного
соединения

1А

к

испытательному

соединению 14.

-

Спустить  первый  баллон  регулировки
нагрузки.

-

Давление  в  испытательном  соединении  14
не должно падать.






9,1– 9,5


























12.0– 12.4




10,4– 11,5




























Этап испытания 1



10:03-01

Метод испытания

Испытательное
соединение (бар)
         12
1А

Неисправность / действие

Автомобили  без  баллонов  регулировки
нагрузки
-

Подсоединить

15

бар

манометр

к

испытательным соединениям 12 и 1.

-

Завести двигатель и заполнить систему.

-

Проверить

разгрузочное

давление

в

испытательном соединении 12 путем замера
перепада

давления

в

испытательном

соединении 1.

-

Снизить  давление  в  системе  путем
неоднократного нажатия педали тормоза.

Отметить

давление

в

испытательном

соединении  12,  когда  компрессор  начнет
нагнетание.  Компрессор  начнет  нагнетание,
когда

поднимется

давление

в

испытательном  соединении  1.  Рассчитать
разницу в давлении.
Целостность
-

Заполнить систему для рабочего давления.

-

Полностью нажать педаль тормоза.
Подождать 30 секунд. Снять показания и
записать давление.

-

Удерживать педаль и дальше в течение 1
минуты.

-

Снять показания и записать давление.







9.1 – 9.5





7.9 – 8.9








< 0.2 бар
перепад



Если

давление

в

испытательном  соединении
14  падает,  следует  заменить
перепускной клапан (39).
















Если

перепад

давления

выше, необходимо устранить
утечку  прежде,  чем    будет
продолжено испытание.
