Расположение приборов и оборудования тормозной системы



10:03-01



Расположение приборов и оборудования тормозной системы



















































Расположение приборов и оборудования тормозной системы



10:03-01

3     Компрессор
4    Тормозная камера
7b

Ресивер,

контур

стояночного  тормоза  и
тормоза трейлера
7с Ресивер, контур передней
части
7dРесивер,  контур  задней
части
7k        Ресивер,  осушитель
воздуха
10а    (Т4)  Давление  в  линии
нагнетания    индикатора
низкого давления, контур
 стояночного тормоза
10b

  (Т3)  Давление  в

системе

управления

индикатора

низкого

давления,

контур

стояночного тормоза
12Основной тормозной
клапан
13Предохранительный
клапан (14,3 бар)
16  (Т1) Датчик давления с
монитором, контур
передней части
17  (Т1) Датчик давления с
монитором, контур задней
части
В117 Выключатель
тормозной лампы
18    Клапан быстрого
выпуска
19  Клапан управления,
контур задней части
19b Клапан управления,
стояночный контур
20d   Ручной регулирующий
клапан, контур
трейлера
23    Сдвоенный обратный
клапан
25    Тормозная муфта
трейлера
26  (010) Индикационный
прибор, давление в
        контуре передней
части
26  (011) Индикационный
прибор, давление в

        контуре задней части
27  Тормозная камера с
пружинным
энергоаккумулятором
28 Штуцер заполнителя,
стояночный контур
32    Спускной клапан
35 Предохранительный
клапан (19 бар)
36  Ресиверы,
пневматическая
       подвеска
39 Перепускной клапан
49Клапан контроля
нагрузки
51  (V3-6, V46-47) Клапан
управления ABS
52  Блокировочный клапан
55  Испытательное
соединение / Штуцер
      заполнителя
57    Клапан  управления
трейлера
58а      Ограничительный
клапан  давления  (6.5  бар)
для  горного  тормоза,  7,3
бар для   остальных)
58b   Ограничительный
клапан давления (8 бар),
стояночный контур и
контур трейлера (7,5 бар
для тормозных систем,
принятых в США)
58с   Двухступенчатый
ограничительный
клапан давления (9,3 бар)
для систем 12,2   бар
60    Четырехконтурный
защитный клапан
61d Ручной регулирующий
клапан, стояночный
контур
65    Штуцер коллектора
74  (Н4) Осушитель воздуха
с встроенным
        регулятором давления
79    Тормозной защитный
клапан
81 (V81)

Клапан

с

электромагнитным
управлением (ТС)

83(V81)

Клапан

с

электромагнитным
управлением

(горный

тормоз)
84    (NI) Зуммер
W6 Аварийная лампа, низкое
давление в цепи
W7        Аварийная  лампа,
стояночный тормоз














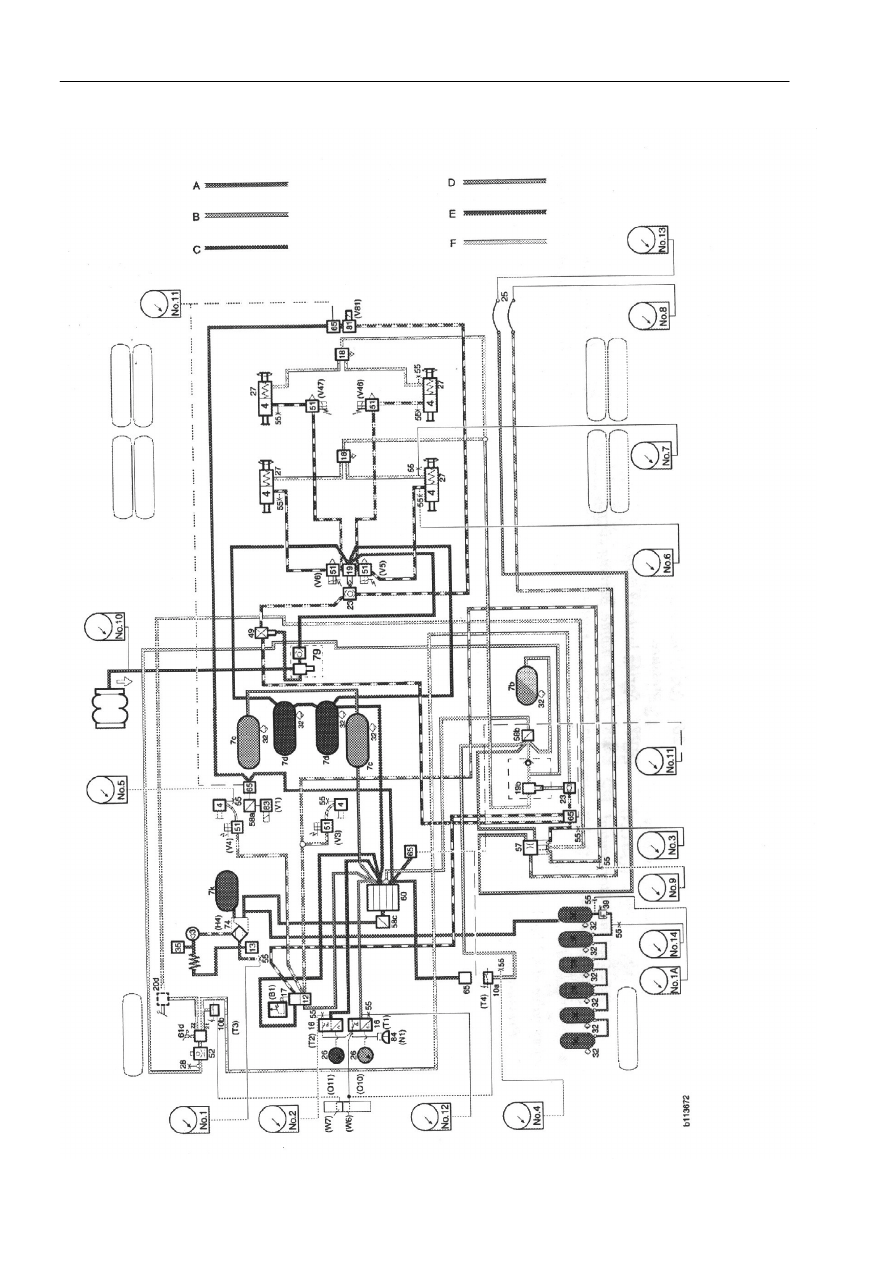

Схема подключения для испытания тормозной системы



10:03-01

Схема подключения для испытания тормозной системы



















































D

Контур трейлера



Е



Вспомогательный контур



F

Стояночный контур



Т

ормозн

ую

 схему с указан

ием цветов можн

о н

айти в осн

овн

ой группе 10,

Испытание тормозной системы, Испытательное соединение.



А



Контур питания



В



Контур передней части



С



Контур задней части



Схема подключения для испытания тормозной системы



10:03-01


№  Контур испытуемого элемента

Расположение

1
1А

Заправка технологическим воздухом
Замер  давления  в  линии  нагнетания  (на
автомобилях с системами 12,2 бар)
Не  должно  использоваться  для  заправки
технологическим воздухом

В левой подножке
В  воздушных  баллонах  пневматической
подвески, напротив перепускного клапана

2

Контур  задней  части,  давление  в  линии
нагнетания

Вблизи клапана основного тормоза

3

Контур задней части, рабочее давление

В

центре

клапанного

блока,

нижнее

соединение (R)

4

Давление  в  линии  нагнетания  контура
трейлера и стояночного контура

Вблизи клапана основного тормоза

5

Контур передней части, тормозное давление

С  правой  стороны  от  колесной  тормозной
камеры, на автомобилях с ABS с обеих сторон

6

Контур задней части, тормозное давление

На задних тормозных камерах

7

Давление  в  системе  управления,  стояночный
тормоз

На задних  тормозных камерах с  пружинным
энергоаккумулятором

8

Тормоз трейлера, рабочее давление

Для  испытательных  соединений,  связанных  с
тормозной  муфтой  трейлера,  смотри  раздел
«Инструменты,

изготовленные

для

специального применения»

9

Рабочее давление контура передней части

В

центре

клапанного

блока,

верхнее

соединение (F)

10

Давление  клапана  контроля  нагрузки  контура
задней части

Сзади  блока  клапана  с  электромагнитным
управлением для пневматической подвески

11

Четырехконтурный

защитный

клапан,

вспомогательный контур

Один из выводов на соединительной муфте 65,
выбрать одну из муфт.
Примечание:  Прикрепить  испытательное
соединение

к

соответствующей

соединительной муфте.

12

Давление  в  линии  нагнетания,  контур
передней части

Вблизи клапана основного тормоза

13

Давление  в  линии  нагнетания,  тормоз
трейлера

Для  испытательных  соединений,  связанных  с
тормозной  муфтой  трейлера,  смотри  раздел
«Инструменты,

изготовленные

для

специального применения»

14

Контур

питания,

обратный

клапан

в

перепускном клапане 39

На ресиверах пневматической подвески, сзади
перепускного клапана
