Тормозная система грузовиков Scania. Руководство - часть 78

Оборудование



10:03-01



Оборудование


На стеллаже 587 534 должно находиться следующее оборудование.


Специальные инструменты


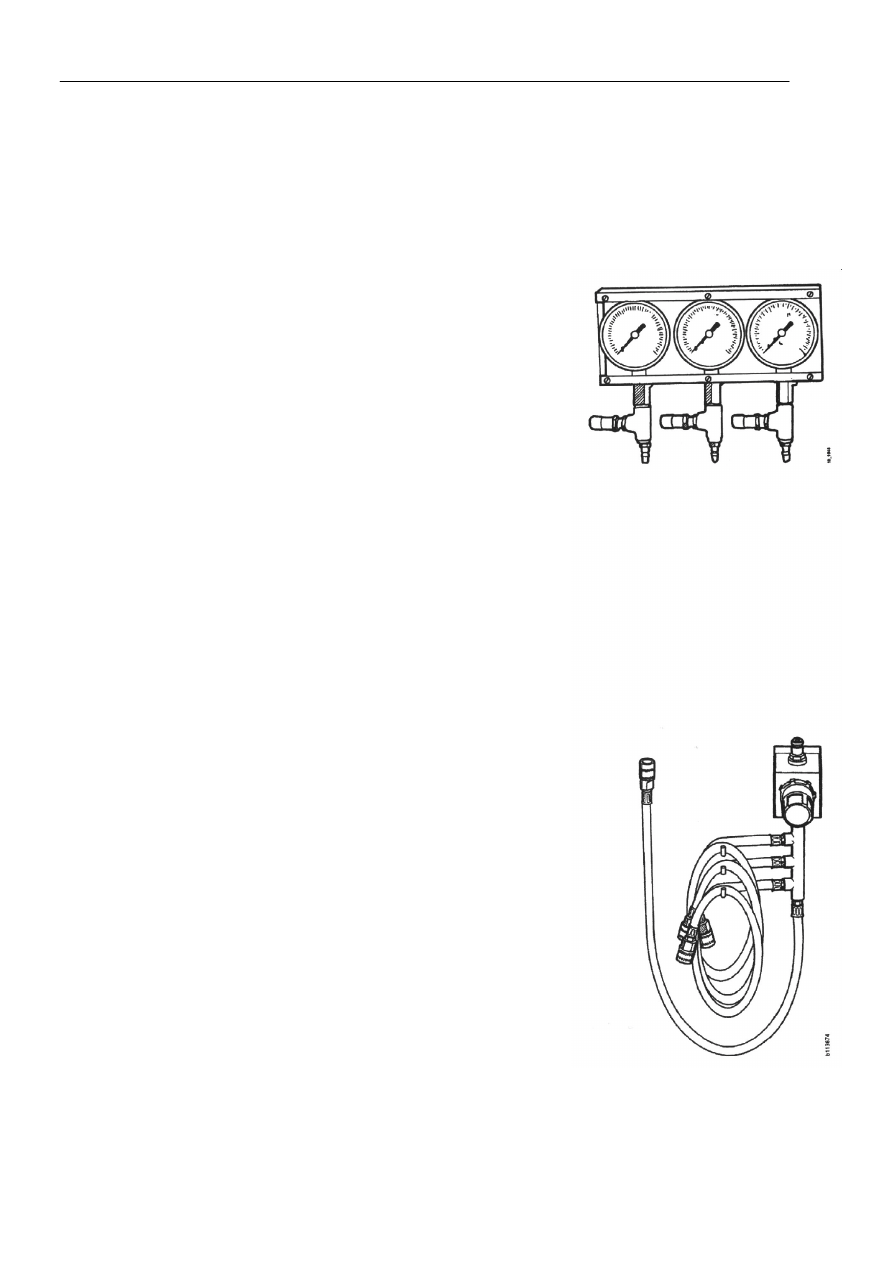

1  Панель манометров 98 600



•

Панель  состоит  из  трех  манометров  от  0  до  2.5
бар, закрепленных на металлическом корпусе.

•

Диск

из

плексигласа,

непосредственно

вкрученный  в  металлический  корпус,  защищает
лицевую часть манометров. Соединение каждого
манометра

состоит

из

успокоительного

устройства  и  тройника,  оборудованного  3/8”
штуцером и предохранительным клапаном, часть
№ 293 542, установка на 2,5 бар.



2  Панель манометров 99 399



•

Два  встроенных  манометра,  от  0  до  1.5  бар,  без
предохранительного клапана.



Рекомендуем: Снять манометры на 10 бар с панели
98 601 и установить два новых манометра 99 215 на
15 бар.



3  Манометр 99 215



•

Манометр

от

0

до

15

бар,

без

предохранительного клапана.



4  Предохранительный клапан 98 703



•

Предохранительный  клапан  предназначен  для
контроля манометров.














Оборудование



10:03-01




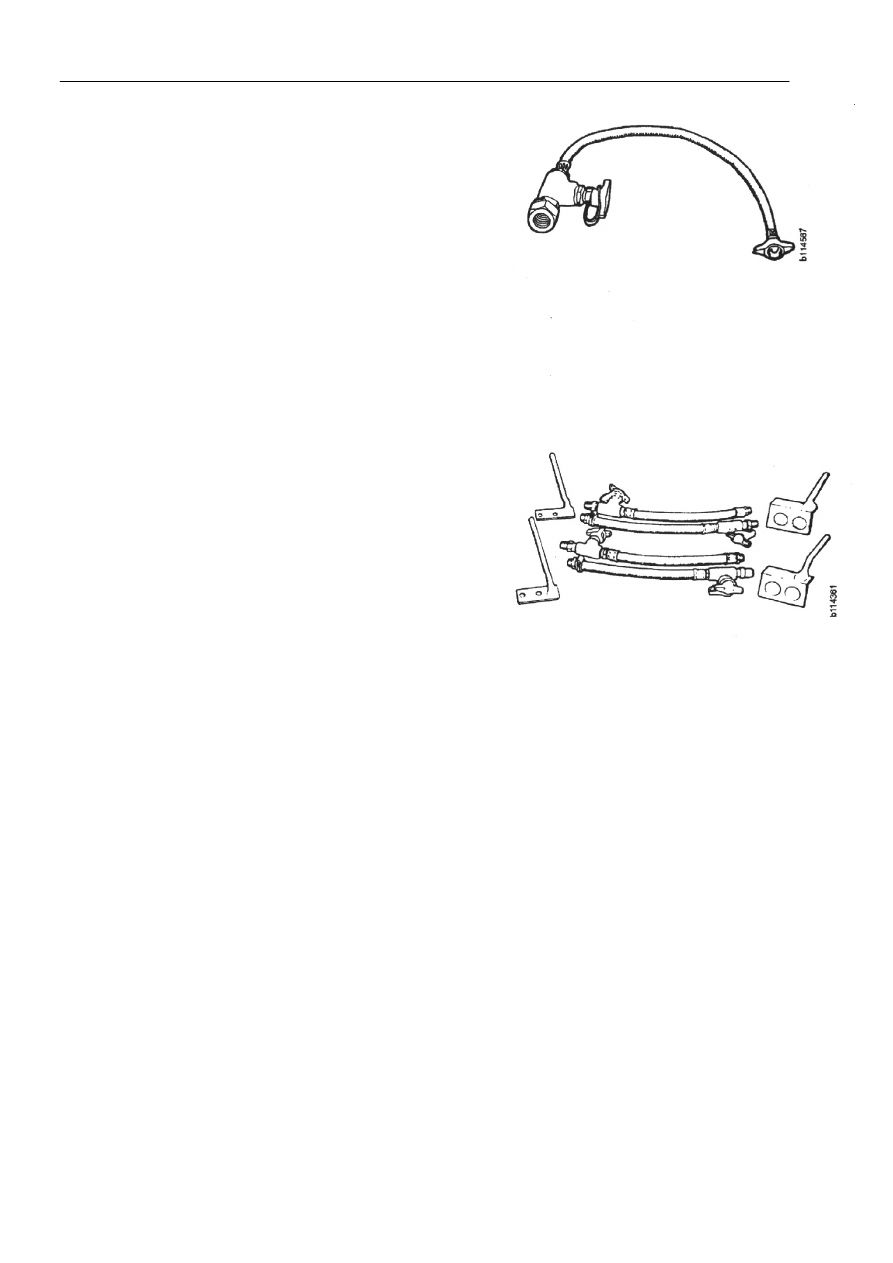

5  Шланги и соединения, комплект 98 602
Включает следующие части:


1  Напорный шланг с соединениями 98 243


Шланг  оборудован  глухой  гайкой  на  одном  конце  и

резьбовым  переходником  на  другом  конце.  Он  также
имеет  обратный  клапан  и  испытательное  соединение.
Шланг  используется  при  заполнении  технологическим
воздухом  системы  высокого  давления  воздуха
автомобиля.






2

Комплект шлангов для Dou-Matic 98 605




Состоит  из  одного    комплекта  для  трейлеров    и  для

полуприцепов.  Шланги  должны  поставляться  с
соединительными

муфтами,

смотри

раздел

«Инструменты,  изготовленные  для  специального
применения».





























Оборудование



10:03-01



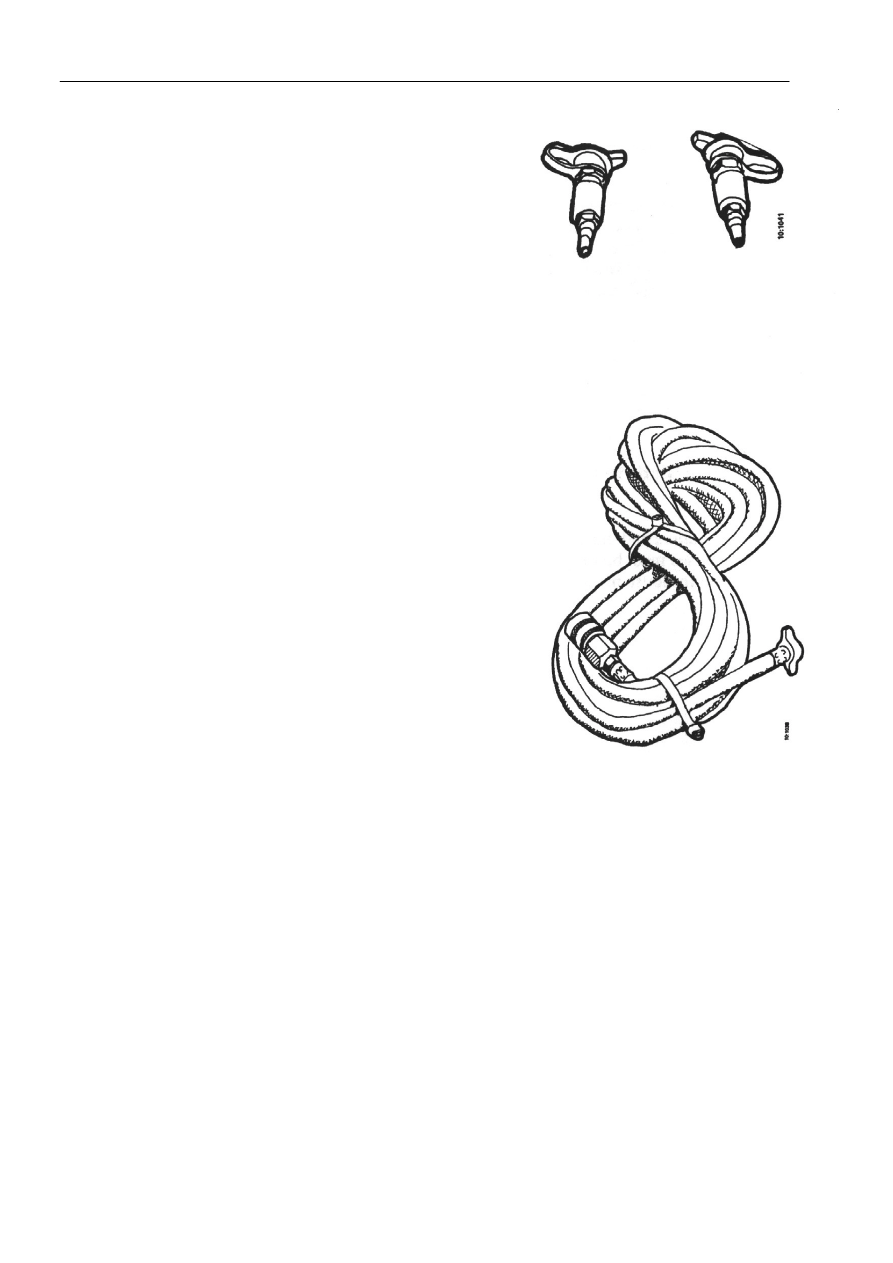

3  Переходник  для  соединительного  шланга  98

706


Переходники

используются

для  сращивания

соединительных шлангов друг с другом, например,
для испытания тормозов трейлера.









4  Соединительный шланг 99 164



Пластиковый  шланг,  армированный  тканью  с
глухой

гайкой

на

одном

конце

и

быстросоединяемым соединением на другом конце.
Шланги  используются  для соединения манометров
с  испытательными  соединениями.  Шланги  могут
соединяться  при  помощи  соединителя  98  706,
например, при испытании тормозов трейлера.




























Оборудование



10:03-01



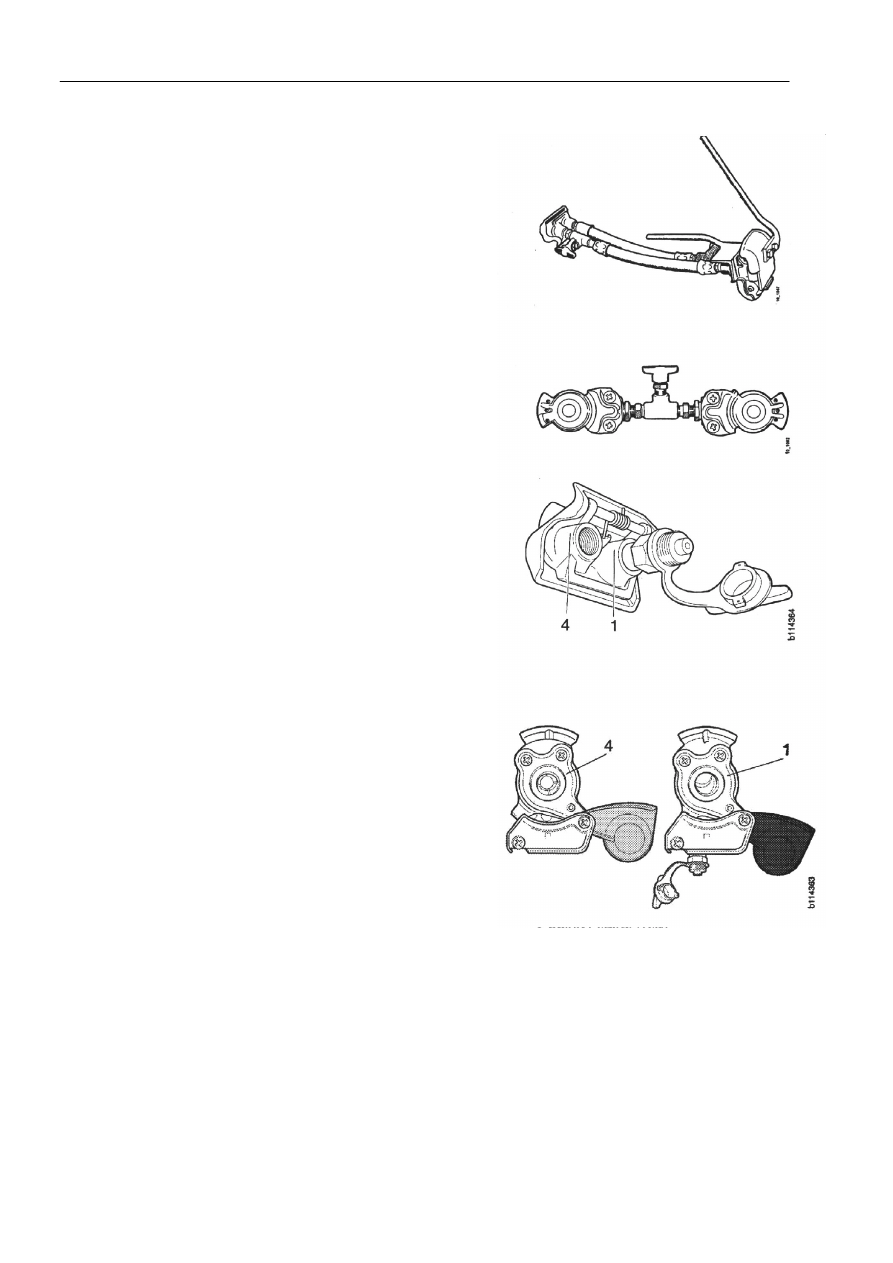

6  Инструменты,

изготовленные

для

специального применения



•

Вследствие различных модификаций тормозной
муфты трейлеров, шланги 98 605 поставляются
без соединительных муфт. Соединение муфт
производится следующим образом:

•

Для соединительной муфты Duo-Matic;
высверлить две заклепки на крышке, используя
5 мм сверло. Нарезать резьбу, используя метчик
М6, и прикрепить рукоятку, используя болт
М6х12. Выполнить два варианта: один  - для
грузовых автомобилей и один -  для тягачей.
Для тягачей использовать рукоятку 99 402.





•

Для использования соединительных муфт ISO:
тройник WR ј” и одно испытательное
соединение 215 619.

•

Соединительная  муфта  Dou-Matic  (трейлер)  с
испытательным  соединением,  вмонтированным
в одно соединение.




 1     Аварийный (Питающий кабель)
2  Основной (Контрольный кабель)





•

Соединительная муфта ISO (трейлер) с
испытательным соединением, установленным
на питающем кабеле.







  1  Питающий кабель (красный)
2  Контрольный кабель (желтый)
