Тормозная система грузовиков Scania. Руководство - часть 72

Ремонт



10:02-10

17

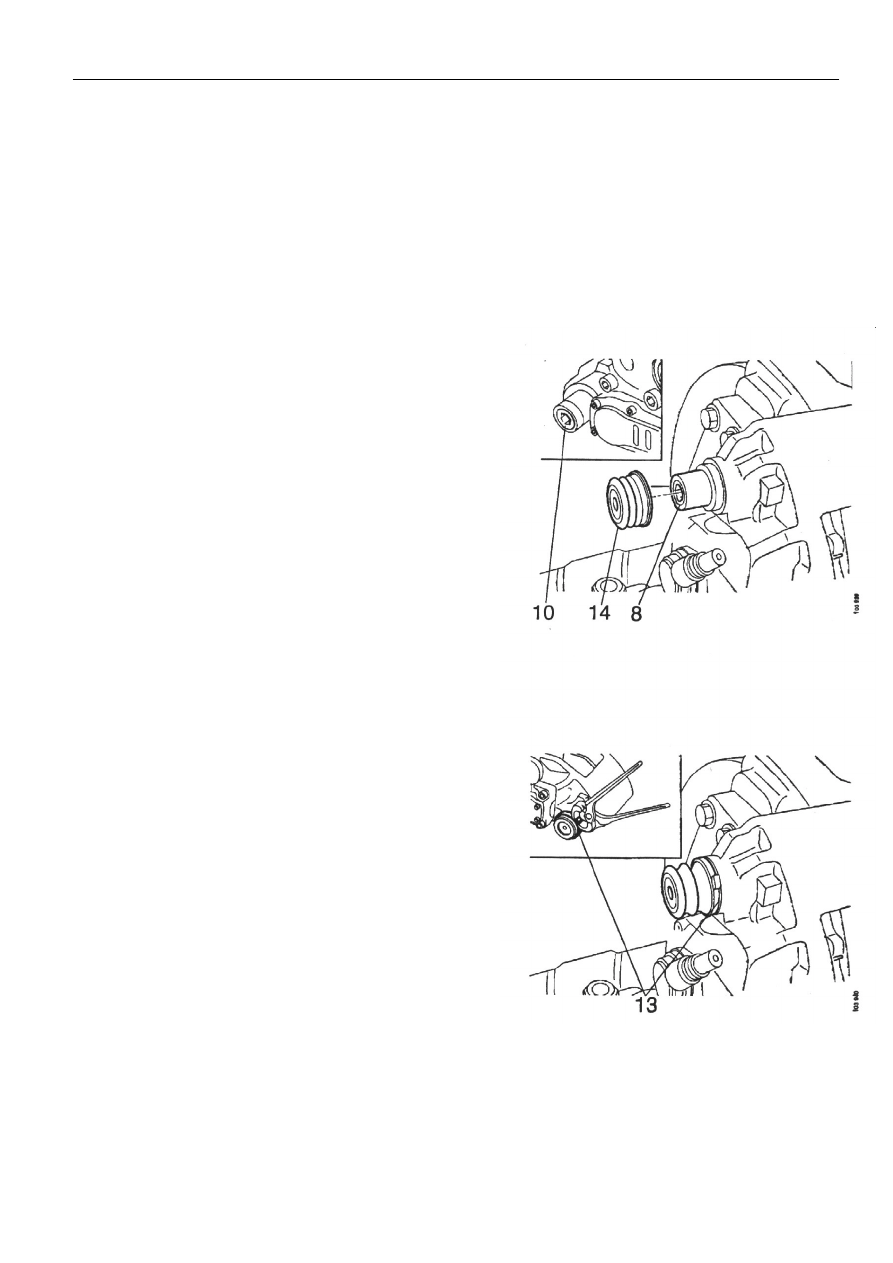

Задний суппорт

1  Собрать  суппорт  и  держатель  колодки.  Убедиться,

что  внутренняя  трубка  12  направляющего  штифта
не повреждена.










2  Затянуть  винты  10  и  8  направляющего  штифта  с

вращающим моментом 290 Нм.

3  Надеть

гофрированную

трубку

14

на

направляющий штифт.














4  Закрепить  зажим  13  и  сжать  концы,  используя

клещи.

5  Установить  тормоз.  Смотри  раздел  «Подгонка

заднего тормоза».


















Ремонт



10:02-10

18

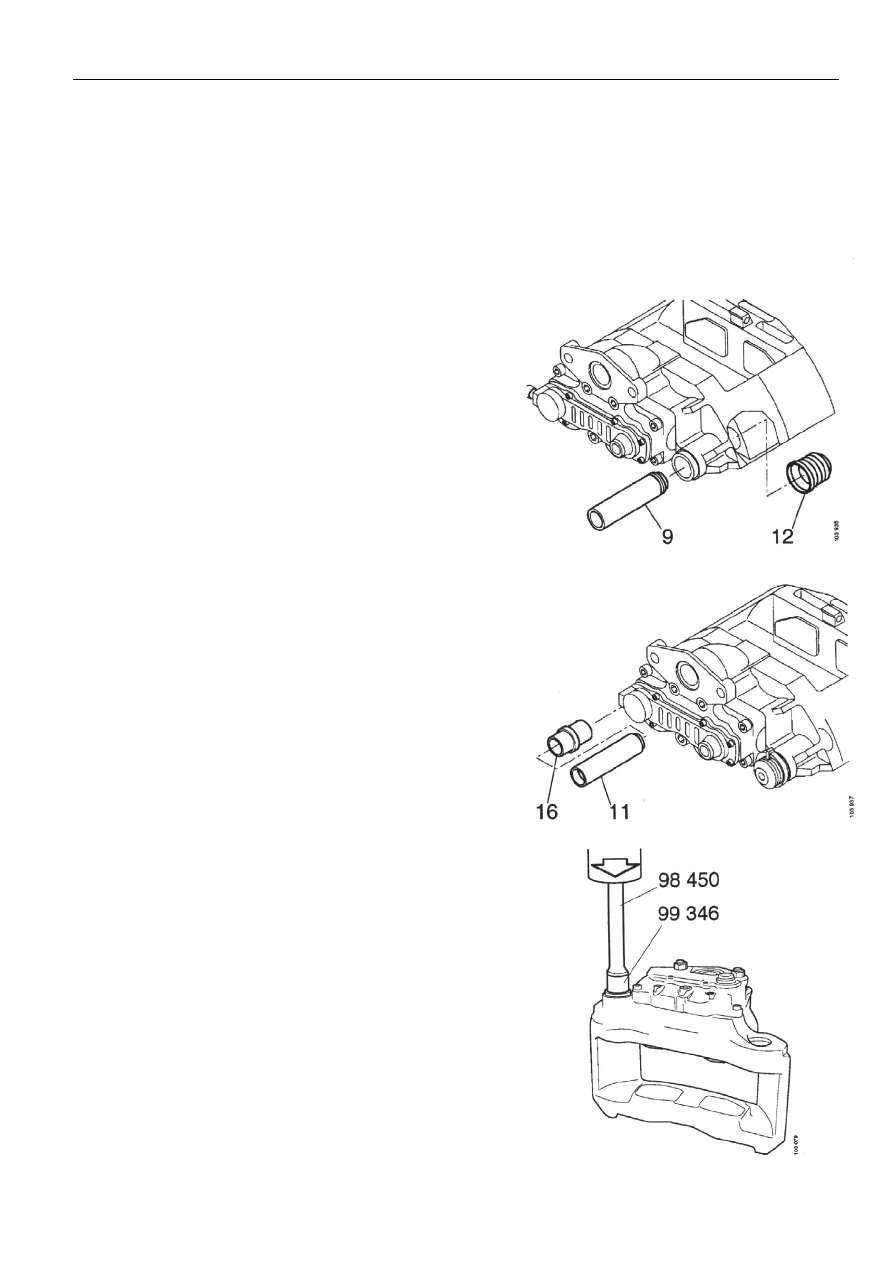

Замена направляющих штифтов, втулок, уплотнений


1  Снять суппорт с держателя колодки. Смотри раздел

«Снятие суппорта».








2  Вжать  направляющий  штифт  9  в  кожух  и  через

гофрированную трубку 12.

3  Сжать и вставить гофрированную трубку, используя

отвертку.













4  Вынуть  направляющий  штифт  11  из  резиновой

втулки 16.

5  Снять  резиновую  втулку,  используя  отвертку  или

подобный инструмент.








6  Нажать  бронзовую  втулку  17,  используя  хвостовик

98 450 и бородок 99 346.













Ремонт



10:02-10

19

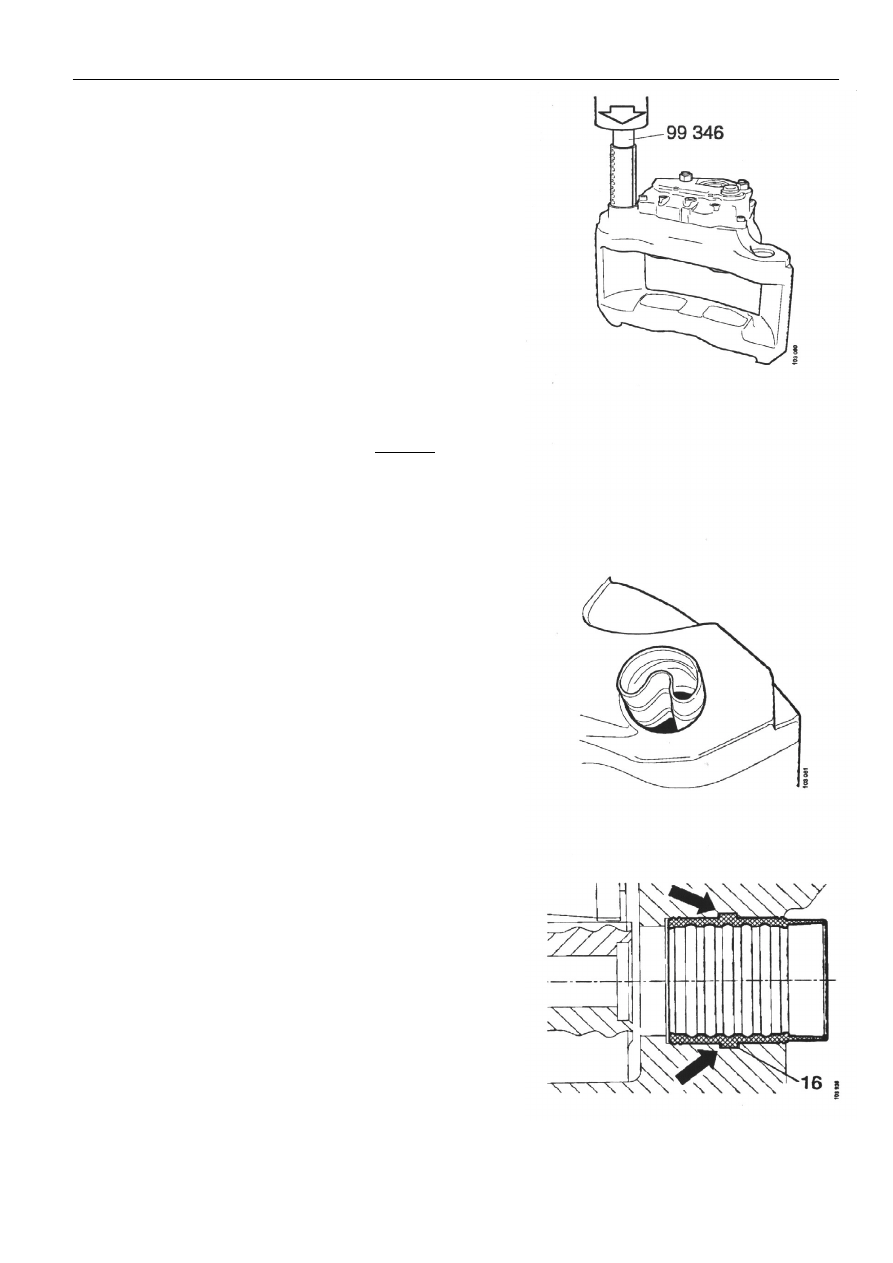

7  Вставить новую втулку на место, используя бородок

99  346.  Следует  обеспечить,  чтобы  втулка  вошла
ровно.  Нажимать  втулку,  пока  она  не  встанет
заподлицо с поверхностью кожуха.











ВНИМАНИЕ!  Имеется  два  типа  смазки  –  одна  на
минеральной  основе  и  белого  цвета,  другая
синтетическая  смазка  зеленого  цвета.  Зеленая  смазка
должна  использоваться  для  смазывания  штифта  с
резиновой втулкой.





8  Смазать  внутреннюю  и  внешнюю  поверхность

резиновой  втулки  16  синтетической  смазкой
зеленого цвета.












9  Сжать

резиновую  втулку,  как  показано  на

иллюстрации,  и  вставить  на  место.  Убедиться,  что
выступ вошел в паз.












Ремонт



10:02-10

20

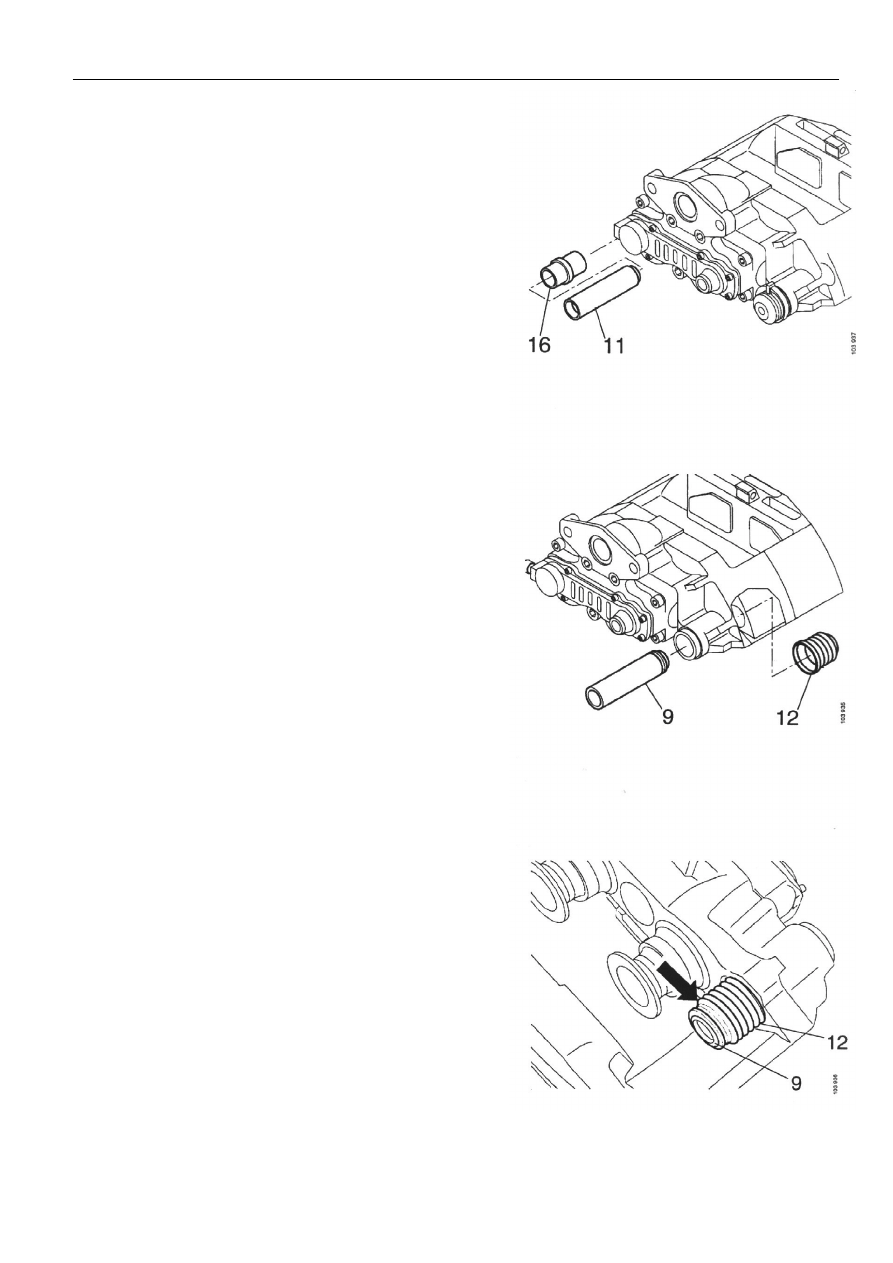

10  Смазать направляющий штифт 11 той же смазкой и

вставить во втулку.



















11  Смазать  гофрированную  трубку  12  минеральной

смазкой  белого  цвета  и  пальцами  вставить  на
место. Убедиться, что она встала до конца.













12  Смазать

внутреннюю  поверхность  бронзовой

втулки  17  белой  смазкой.  Вставить  на  место
направляющий

штифт

9.

Убедиться,

что

гофрированная  трубка  12  вошла  в  канавку
направляющего штифта.
