Тормозная система грузовиков Scania. Руководство - часть 73

Ремонт



10:02-10

21

Замена поршней с уплотнением


1  Снять суппорт с держателя.
2  Зажать суппорт в тисках.
3  Вставить малую отвертку рядом с внешним кольцом

уплотнения и освободить его.














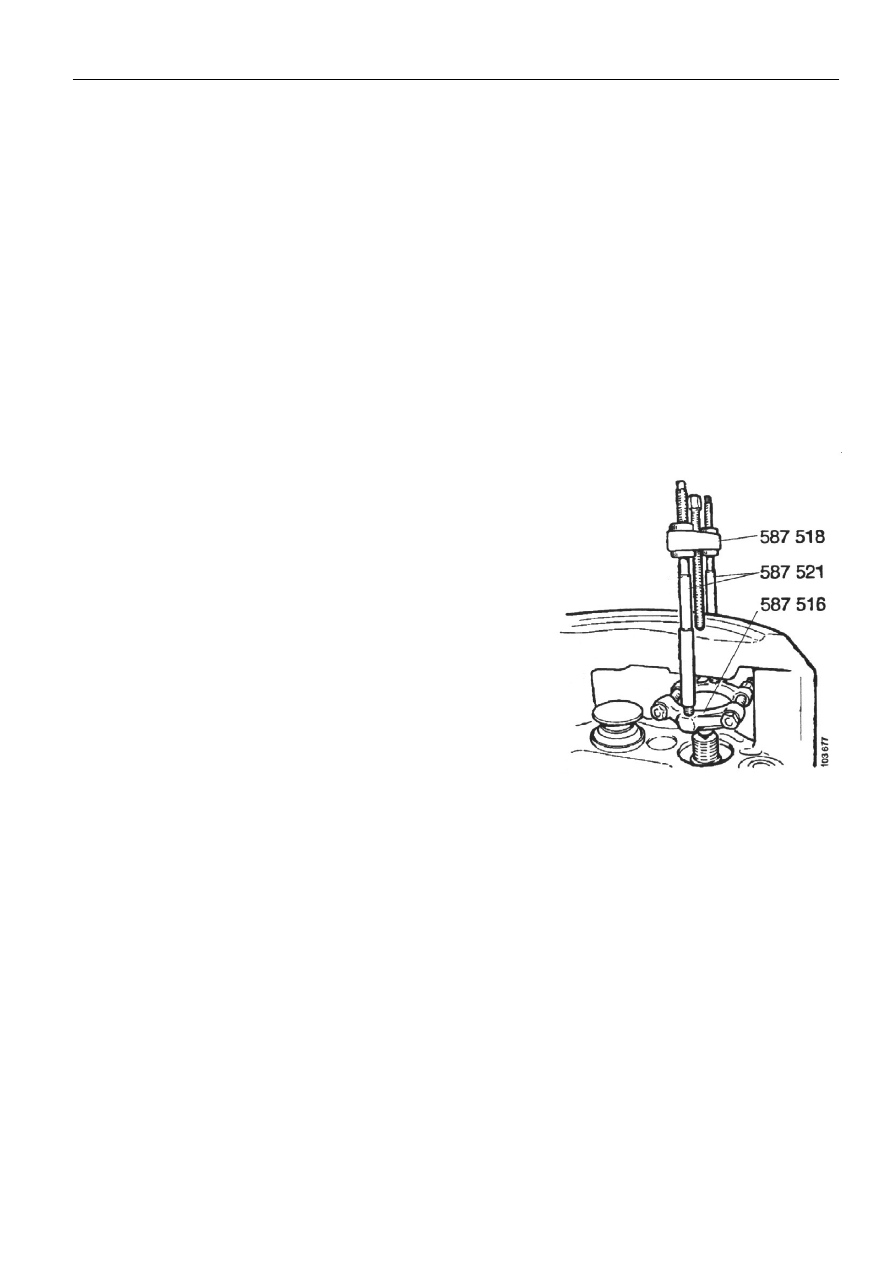

4  Зажать  рабочий  патрон  587  516,  587  518,  587  521

вокруг одного из поршней.

5  Вынуть поршень.
6  Повторить  вышеуказанную  операцию  с  другим

поршнем.

7  Проверить  внутреннее  уплотнение.  Если  оно

повреждено,  необходимо  полностью  заменить
держатель колодки.

8  Установить суппорт на держателе колодки.
9  Установить  новые  зажимные  кольца  на  «резьбовых

толкателях».

10  Смазать резьбу толкателей прилагаемой смазкой.





















Ремонт



10:02-10

22

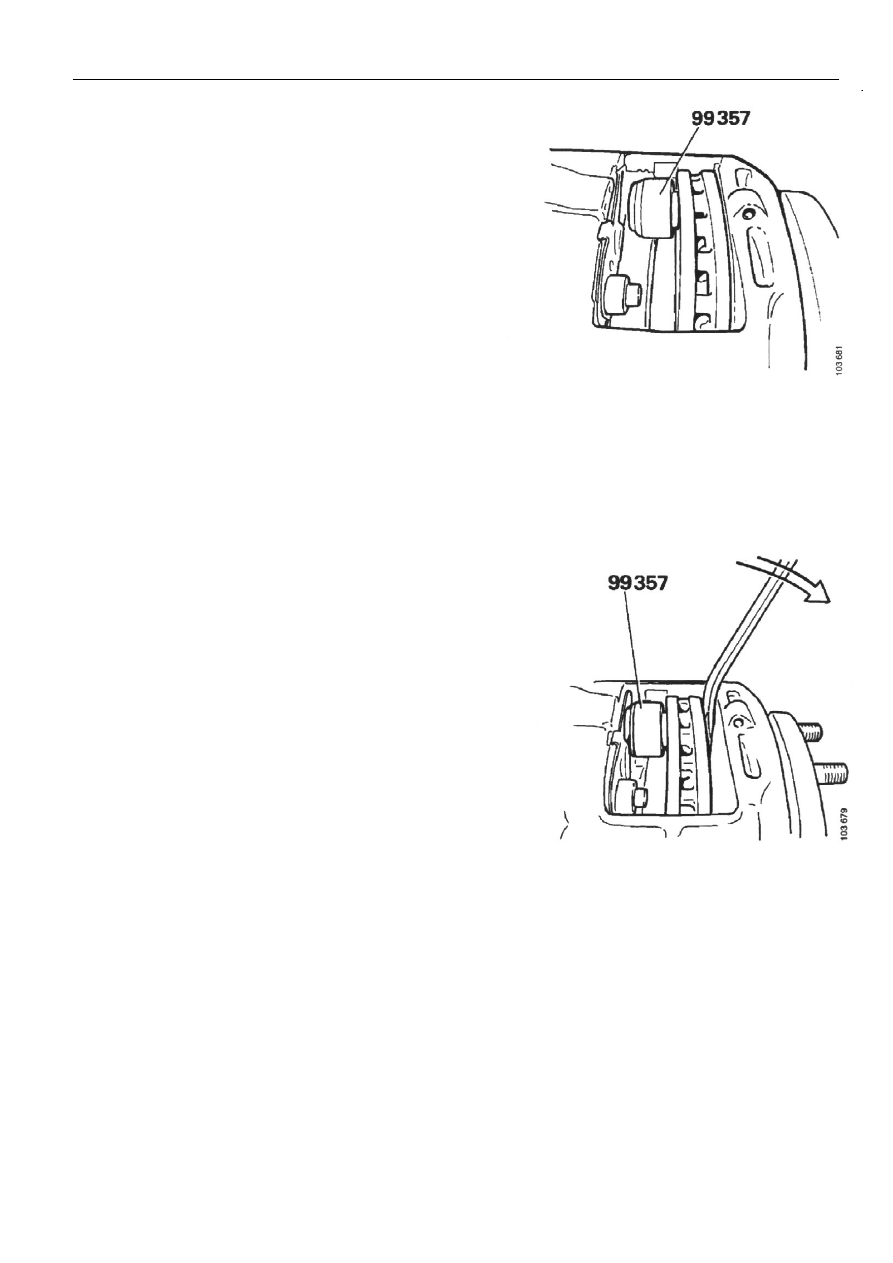

11  Вставить  новый  поршень  в  шлямбур  99  357  и

упереть поршень со шлямбуром в толкатель.

12  Открутить

регулировочный

механизм,

пока

поршень не упрется нижней частью в шлямбур.



















13  Протолкнуть держатель колодки, пока задняя часть

шлямбура не коснется диска, и вставить поршень на
место,  приподнимая  суппорт  при  использовании
рычага.  Убедиться,  что  поршень  упирается  в
толкатель. Выполнить такую же операцию с другим
поршнем.

14  Прокрутить  регулировочный  механизм,  насколько

это  возможно.  Вставить  внешний  край  резиновой
втулки  на  место  при  помощи  шлямбура  и  рычага.
Повторить операцию с другим поршнем.





















Ремонт



10:02-10

23

Снятие тормозных дисков передней оси



1  Снять тормозную камеру с суппорта. Подвесить его

при

помощи

стропы

или

подобного

приспособления.

2  Снять тормоз. Смотри раздел «Снятие тормоза».
3  Снять крышку ступицы и гайку ступицы.

Примечание:  Гайка  ступицы  с  левой  стороны  имеет
левую резьбу.

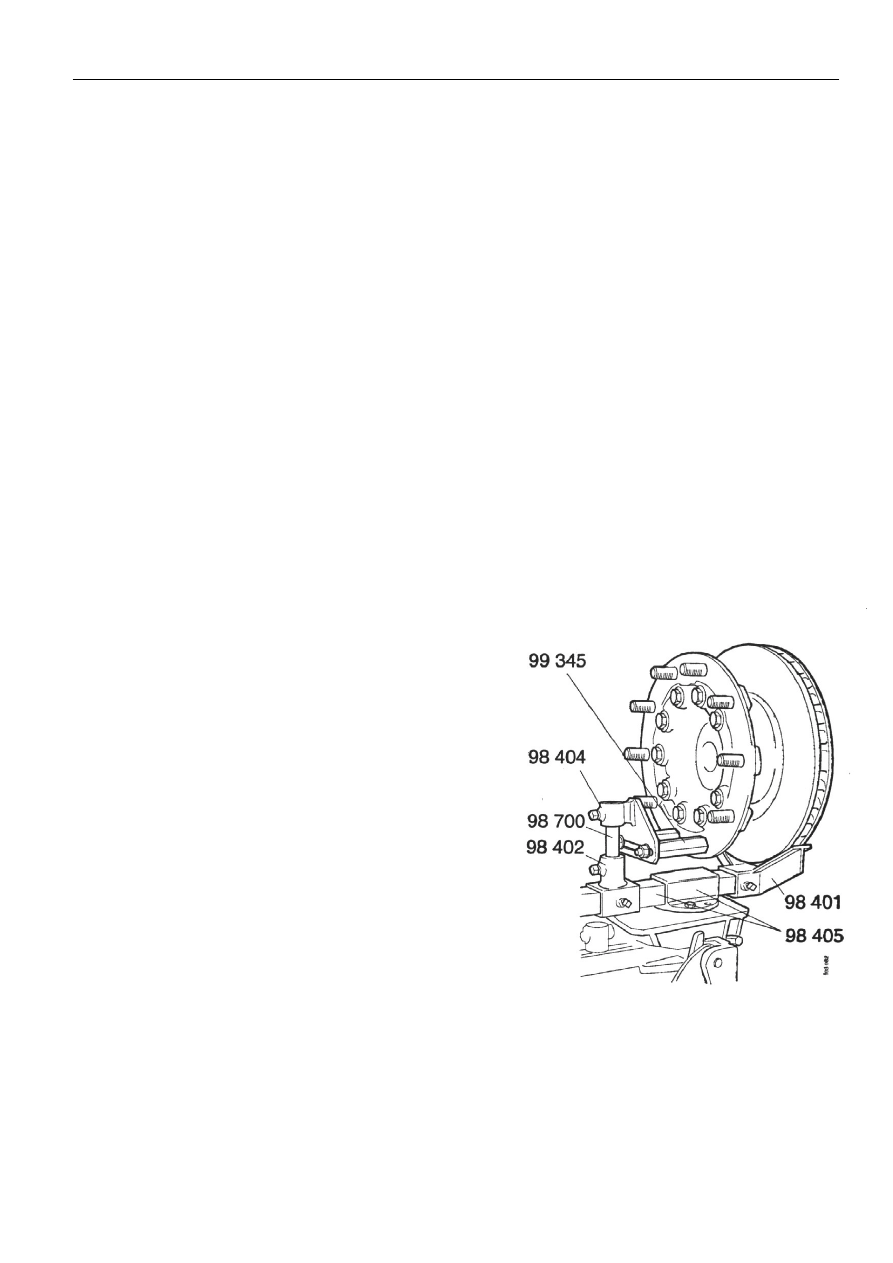

4  Зажать  ступицу  в  зажимной  коробке  578  313  с

блоком V 98 401, держателем 98 402, кронштейном
с  концевой  скобой  98  404  и  2  втулками  99  345
(подвергаются изменению).


ВНИМАНИЕ! Упереть втулки 99 345 в ступицу.






















Ремонт



10:02-10

24

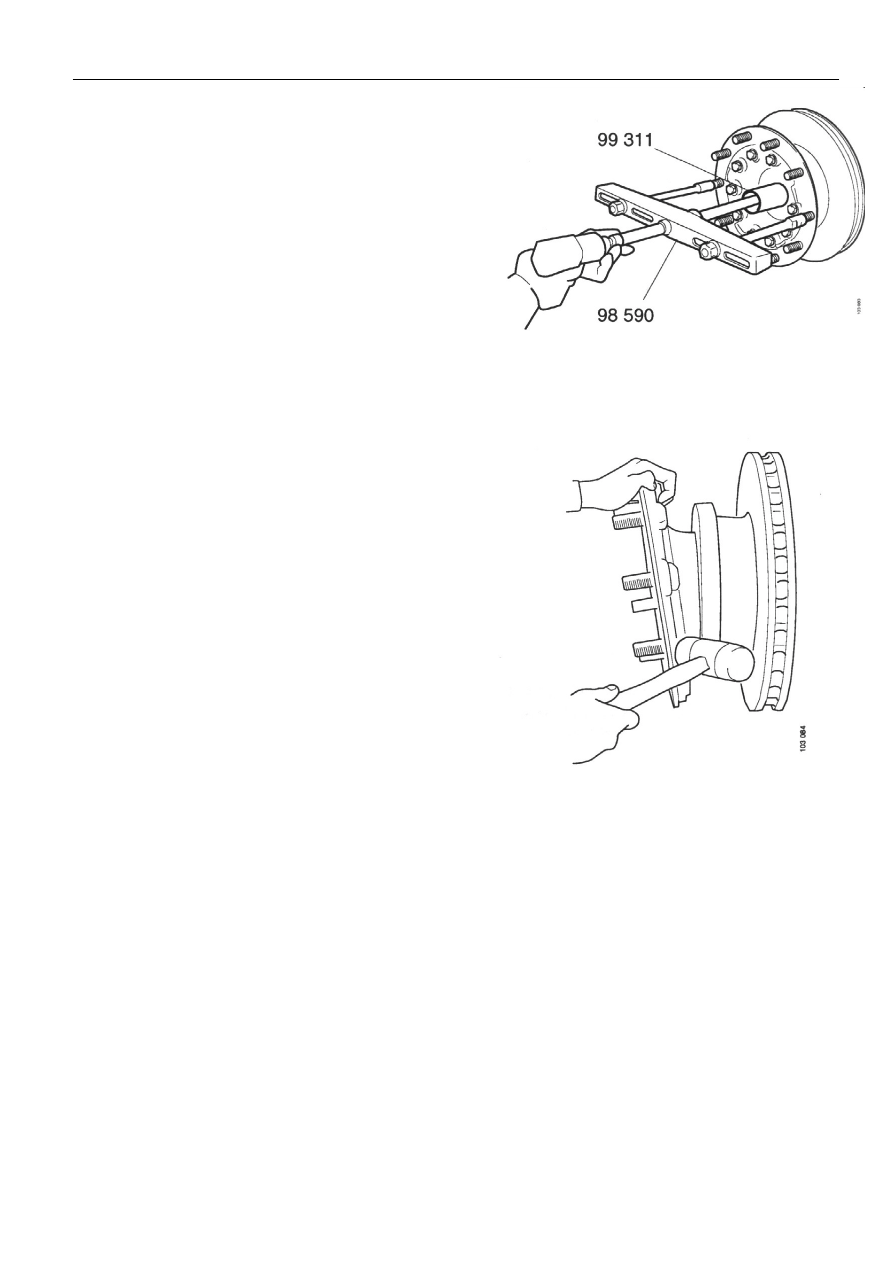

6  Снять  ступицу,  используя  выталкиватель  98  590  и

защитную втулку 99 311.

















7  Установить  ступицу  на  стенд,  открутить  10  болтов

и  выбить  тормозной  диск  из  ступицы.  Избегать
повреждения импульсного кольца ABS.
