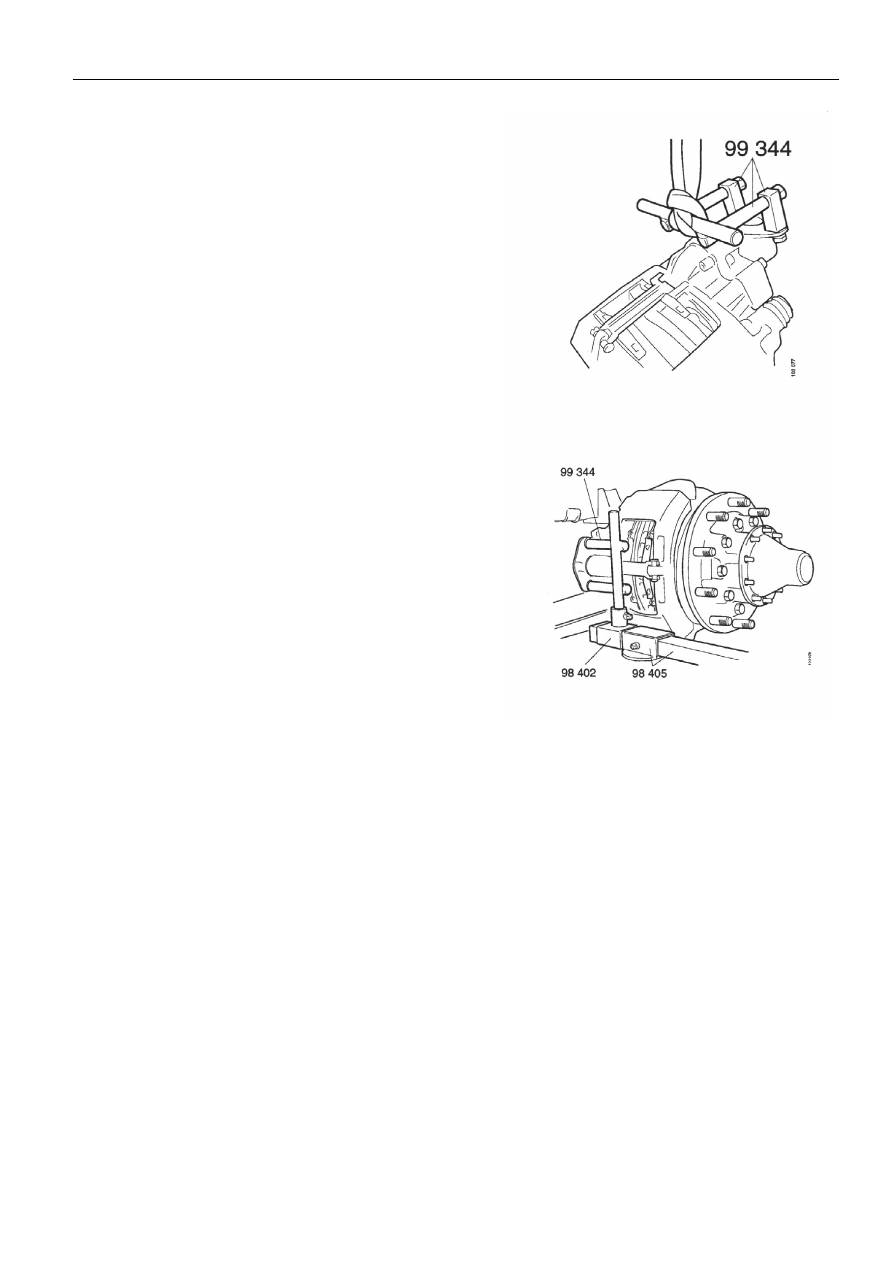

Тормозная система грузовиков Scania. Руководство - часть 71

Ремонт



10:02-10

13


Задний тормоз:
Прикрепить  подъемный  инструмент  к  подъемному
приспособлению  коробки  посредством  инструментов
98 405 и 98 402.


ВНИМАНИЕ!  Необходимо  прикреплять  тормоз  к
мостовому  крану  или  подъемнику  до  момента
откручивания  суппорта,  в  противном  случае  он  может
упасть.

5  Снять закрепляющие винты суппорта (пять спереди

и 6 сзади).

6  Вынуть тормоз.



Снятие заднего тормоза


ВНИМАНИЕ!  Ставить  суппорт  следует  таким
образом,  чтобы  не  повредить  трубки  14  на
направляющем штифте.













Подгонка тормоза


1  Прикрутить  подъемный  инструмент  99  344  к

суппорту.


Внимание!  Убедиться,  что  отверстие  толкателя
закрыто пленкой или подобным материалом.







Подгонка

переднего

тормоза

с

горизонтальной тормозной камерой



Ремонт



10:02-10

14


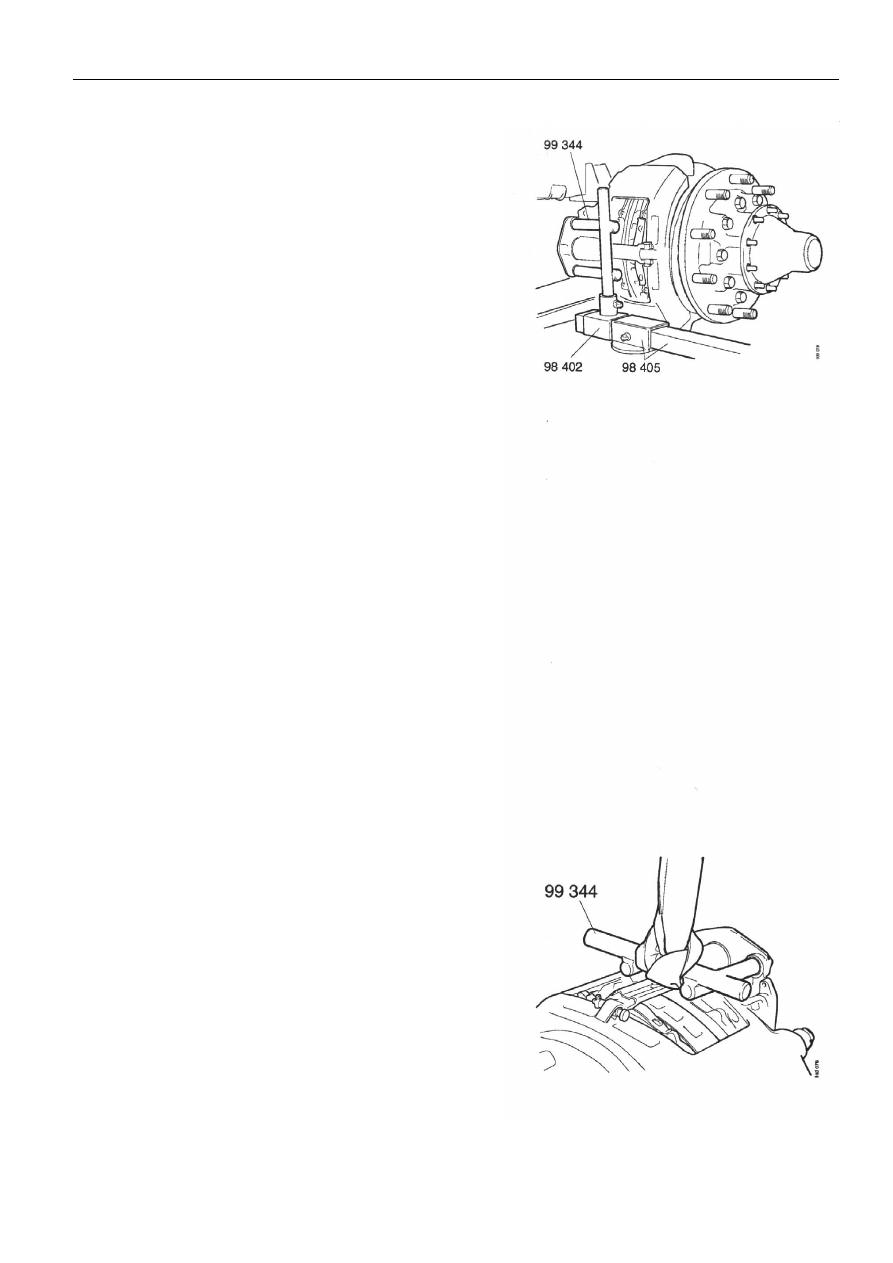

Передний тормоз:
Прикрепить подъемный инструмент к мостовому крану
посредством стропы.












Подгонка

переднего

тормоза

с

вертикальной тормозной камерой



Задний тормоз:
Прикрепить  подъемный  инструмент  к  подъемному
приспособлению  коробки  посредством  инструментов
98 405 и 98 402.






Подгонка заднего тормоза



2  Поднять  тормоз  и  закрепить  винты.  Использовать

гаечный  ключ  с  ограничением  по  крутящему
моменту там, где для него есть пространство.



Затянуть по крутящему моменту на 530 Нм.


3  Снять подъемный инструмент.
4  Прикрепить  тормозную  камеру.  Убедиться,  что

отпущен стояночный тормоз.

5  Отрегулировать  колодки,  пока  они  только  не

коснутся  тормозного  диска.  Провернуть  на  два
щелчка. Это будет результатом правильного зазора.
Вставить пробку 15 в регулировочный механизм.

6  Вставить концы шнура для индикаторов износа.







Ремонт



10:02-10

15

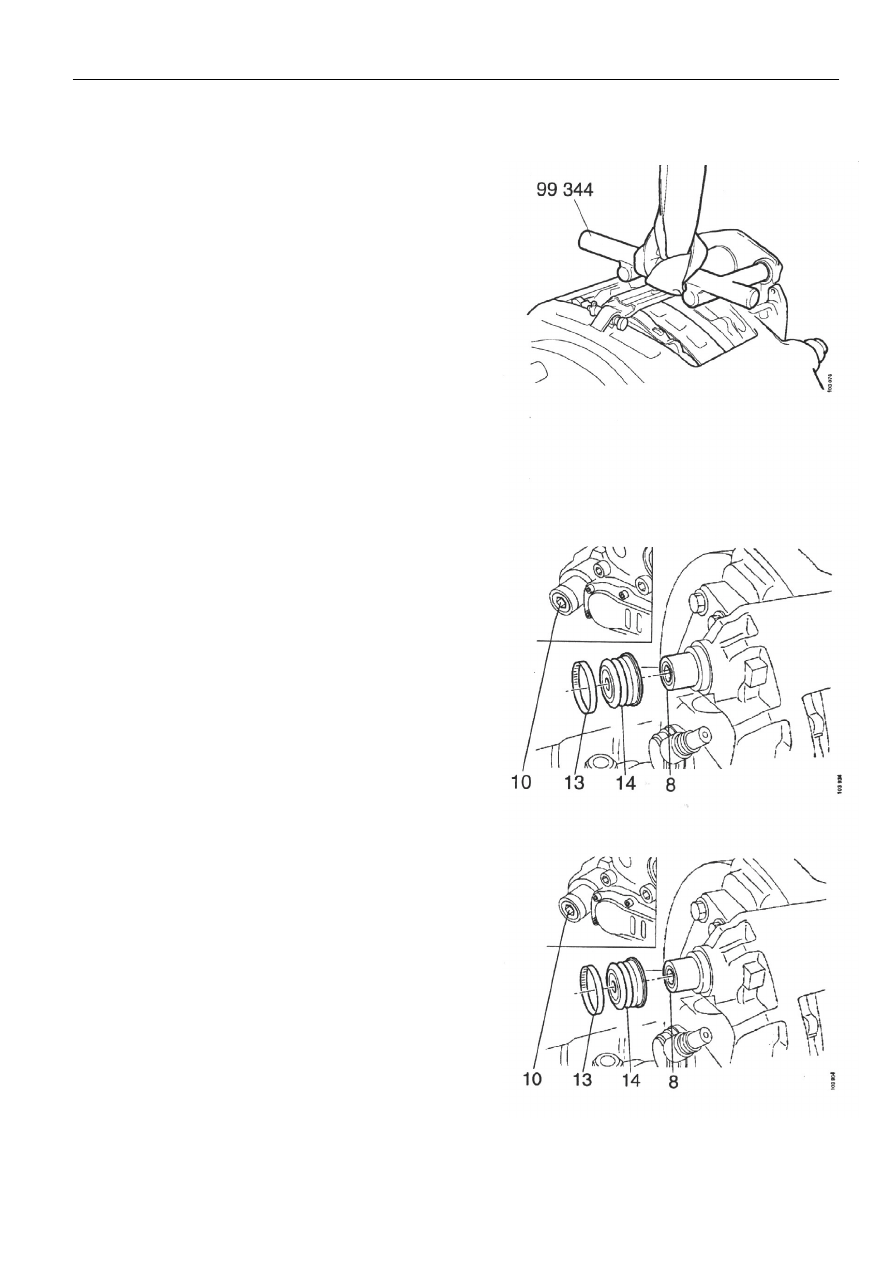

Снятие суппорта



Передний суппорт

1  Снять  тормозную  камеру  с  суппорта.  Подвесить  ее

на стропе или подобным образом, чтобы она вышла
со своего места.


Внимание!  Закрыть  отверстие  толкателя  пленкой  или
подобным материалом.

2  Снять тормозные колодки. Смотри раздел «Снятие

тормозных колодок».

3  Закрепить  подъемный  инструмент  99  344  в

отверстиях камеры.






4  Снять зажим 13 и гофрированную трубку 14.
5  Снять  винты  10  и  8,  закрепив  направляющие

штифты 11 и 9.

6  Закрепить  подъемный  строп  вокруг  подъемного

инструмента и поднять суппорт.












Задний суппорт

1  Снять суппорт. Смотри раздел «Снятие тормоза».
2  Снять тормозные колодки. Смотри раздел «Снятие

тормозных колодок».

3  Снять  винты  10  и  8,  закрепив  направляющие

штифты 11 и 9.

4  Поднять суппорт с держателя колодки.







Ремонт



10:02-10

16

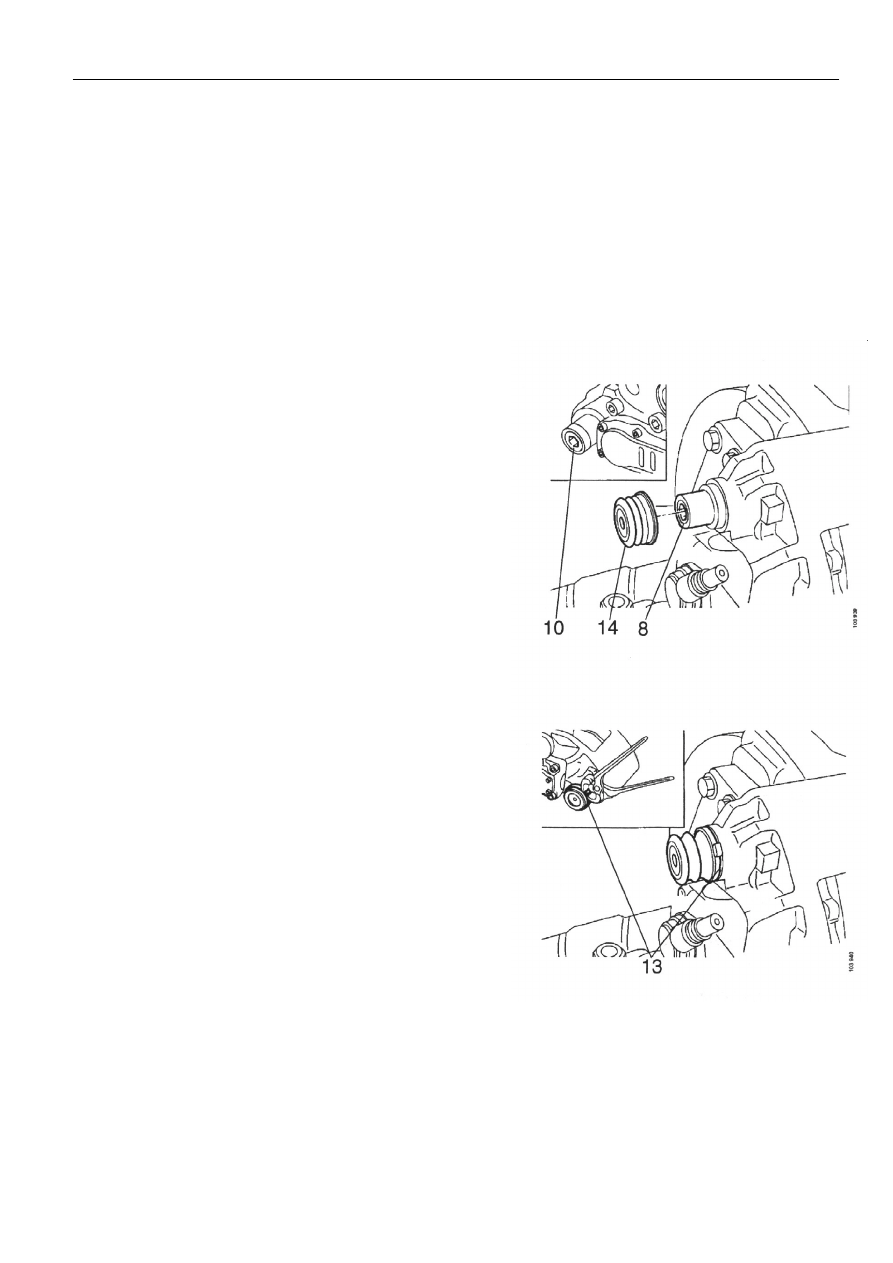

Подгонка суппорта



Передний суппорт

1  Прикрепить  подъемный  инструмент  99  344  к

суппорту. Поднять суппорт при помощи мостового
крана.  Убедиться,  что  внутренняя  трубка  12
направляющего штифта не повреждена.





2  Затянуть  винты  10  и  8  направляющего  штифта  с

вращающим моментом 290 Нм.

3  Надеть

гофрированную

трубку

14

на

направляющий штифт.














4  Закрепить  зажим  13  и  сжать  концы,  используя

клещи.

5  Снять подъемный инструмент.
6  Установить  тормозные  колодки.  Смотри  раздел

«Подгонка тормозных колодок».

7  Установить  новую  крышку  на  регулировочный

винт.

8  Установить на место тормозную камеру.


Затянуть с вращающим моментом 180 Нм.
