Тормозная система грузовиков Scania. Руководство - часть 69

Ремонт



10:02-10

5



Ремонт




Общая часть


Цифры в тексте относятся к  покомпонентному изображению на странице 4, если не указано особо
на иллюстрации данной страницы текста.

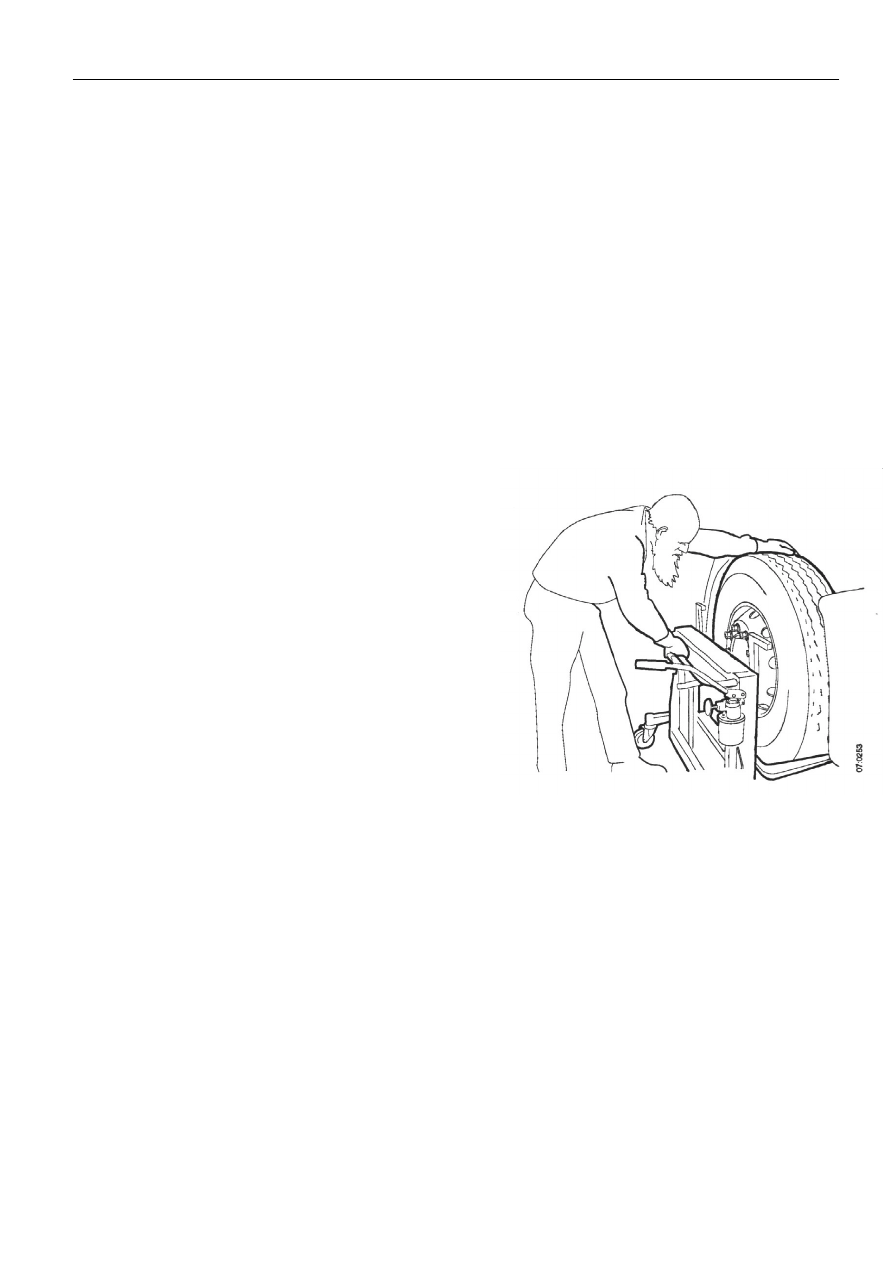

Снятие колес


Для выполнения большинства работ, требуемых для
дискового тормоза, колеса должны сниматься. Перед
началом работы используйте  домкрат и опору.

1  Ось следует установить на опоры.

ВНИМАНИЕ!

Запрещается

работать

под

автомобилем,  который  опирается  только  на  домкрат.
Следует  использовать  опоры.  Если  ось  имеет
пневматическую  подвеску,  пневмобаллоны  должны
быть пустыми.

2  Снять стояночный тормоз.
3  Снять колеса.

Пользоваться подъемным устройством 587 121.
























Ремонт



10:02-10

6

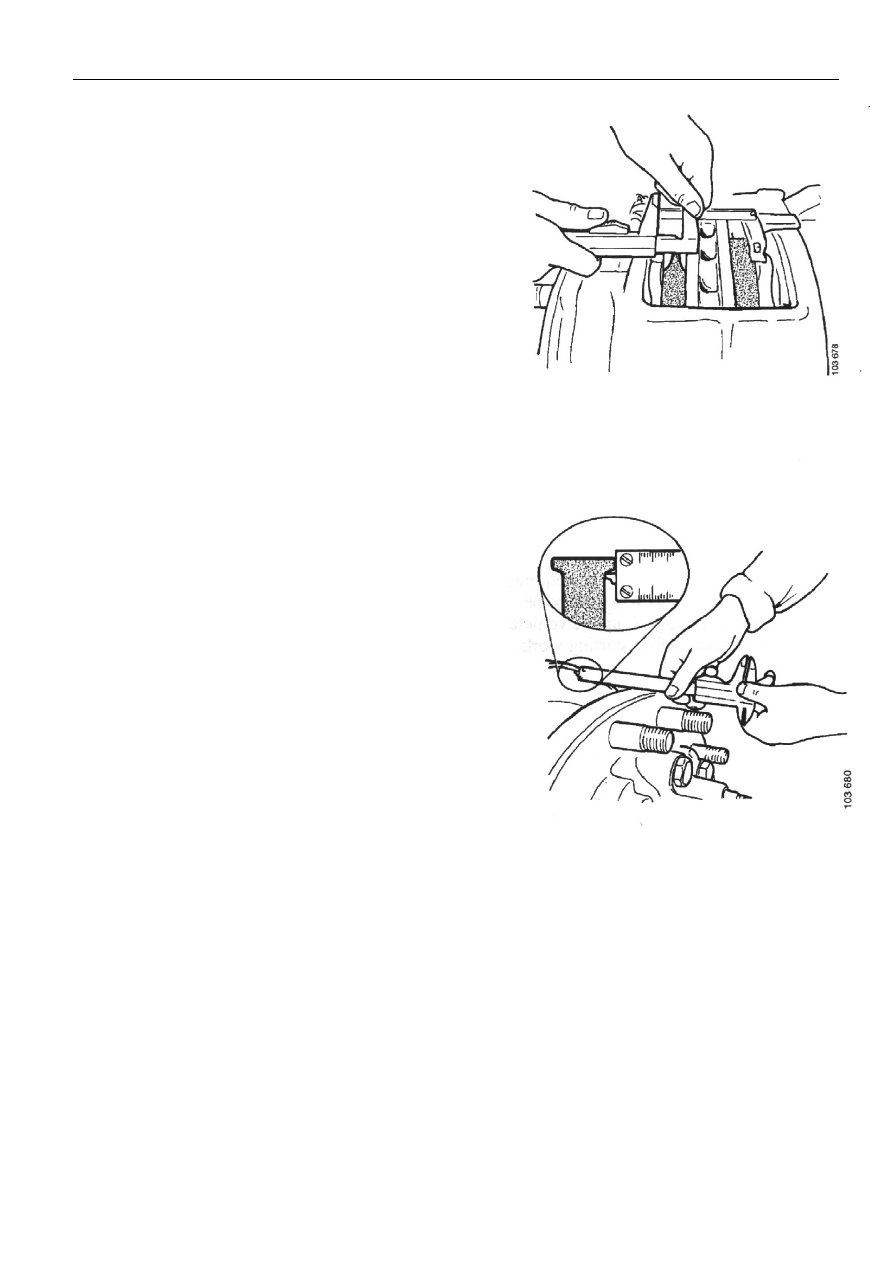

Осмотр тормозных колодок


1  Используя  штангенциркуль,  замерить  толщину

фрикционных накладок между тормозным диском и
опорной пластиной фрикционной накладки.
















2  Замерить  величину  износа  на  диске,  если  таковой

имеется,  и  добавить  ее  к  толщине  фрикционной
накладки.


3  Заменить  фрикционные  накладки,  если  имеется

уверенность,  что  они  износятся  до  следующего
осмотра. Минимальная толщина составляет 2 мм.

























Ремонт



10:02-10

7

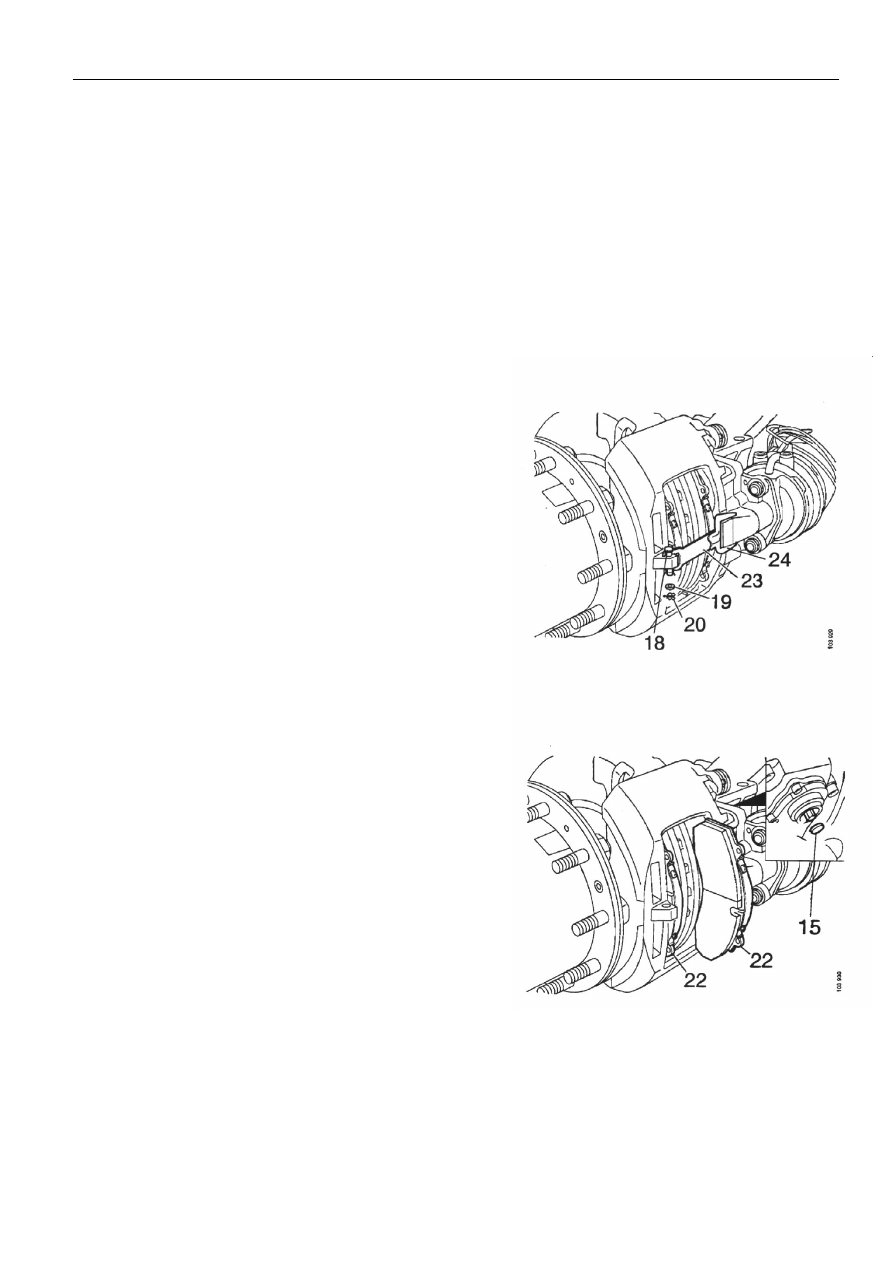

Снятие тормозных колодок


1  Вынуть соединитель для индикатора износа.






2  Снять  защитную  пластину  24  с  зажима  с  защелкой

23.

3  Снять блокировочный штифт 20 и шайбу 19.
4  Нажать вниз зажим с защелкой и вынуть штифт 18.

Снять  зажим  с  защелкой.  Он  имеет  пружинную
основу и отщелкивается.

















5  Снять пробку 15 и закрутить механизм регулировки

тормоза  против  часовой  стрелки  для  получения
большего  зазора,  чтобы  можно  было  снять
тормозные колодки.


ВНИМАНИЕ!  Следует  использовать  накидной  8  мм
гаечный ключ. Щелчки при работе вполне допустимы.

6  Снять тормозные колодки.
7  Осмотреть  нажимные  пластины  с  резиновыми

трубками  и  трубку  для  направляющего  штифта.
Смотри  разделы  «Осмотр  деталей»,  «Проверка
толщины

тормозного

диска»

и

«Осмотр

суппорта».







Ремонт



10:02-10

8

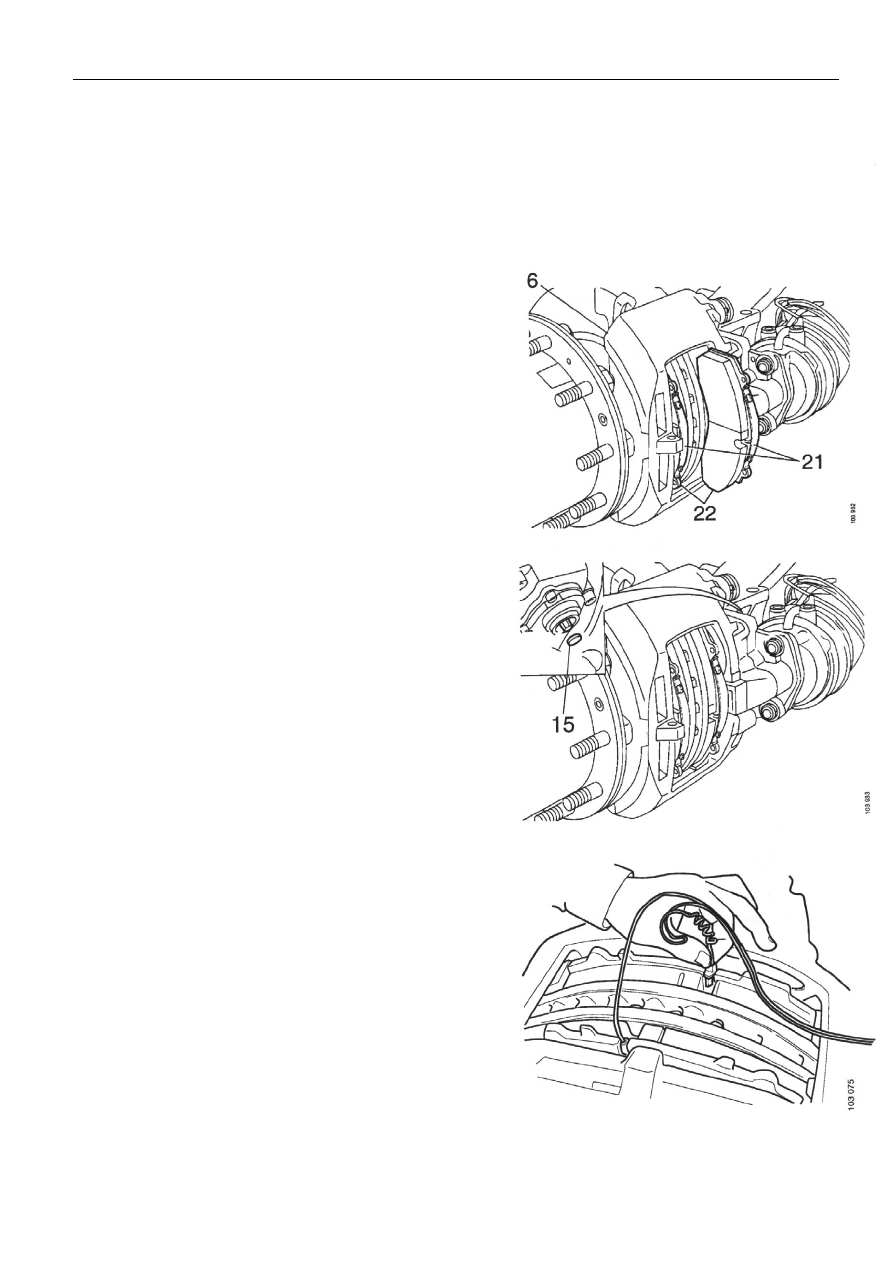

Подгонка тормозных колодок


Примечание: Освободить стояночный тормоз.

1  Снять  пластинчатые  пружины  21  на  новых

тормозных  колодках.  Сжать  вниз  пластинчатые
пружины, вставить отвертку под край и поднять их
посредством рычага.





2  Установить новые тормозные колодки в суппорт.











3  Отрегулировать  колодки,  пока  они  не  коснутся

тормозного  диска.  Открутить  на  два  щелчка.  Это
будет  результатом  правильного  зазора.  Установить
пробку 15 в регулировочный механизм.











4  Вжать  индикаторы  износа  в  тормозные  колодки.

Один  змеевидный  конец  должен  крепиться  к
внутренней тормозной колодке.
