Тормозные колодки и накладки



10:02-06

61


Измерение толщины накладки
Имеется одна проверочная крышка в верхней части и одна проверочная крышка в нижней части
тормозного щитка.

1   Включите в действие стояночный тормоз.
2   Передвиньте проверочную крышку на одну

сторону, затем  поднимите ее  и вытащите с
другой стороны.

3   Толщина тормозной накладки не должна быть

менее 8мм (10мм для накладок с завышенным
размером).

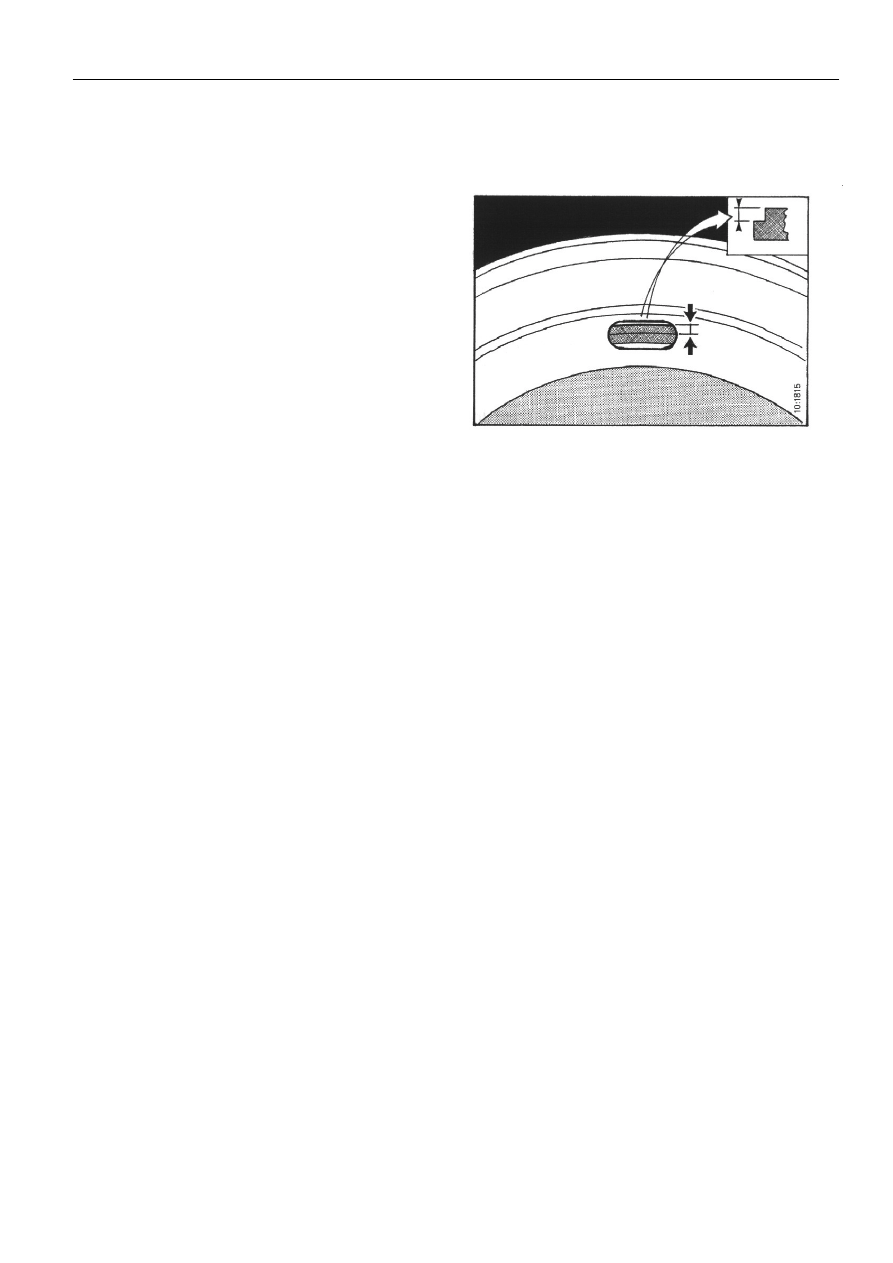

4  Проверьте толщину на индикаторной полосе.






Показание износа



































Тормозные колодки и накладки



10:02-06

62

Замена накладки

На всех осях следует использовать один  тип
тормозных накладок,  которые  должны быть одного
размера на  одной  оси. Иначе торможение может
быть неровным.

Всегда заменяйте  стяжную  пружину  при замене
тормозной накладки.

1   Снимите тормозную накладку, выдавливая

заклепки заклепщиком (нажимной пробойник
5мм) или  высверливая их.

2   Промойте тормозные колодки и обдуйте их насухо

сжатым воздухом.

3   Проверьте тормозные колодки. Смотрите

“Проверка поверхности тормозной колодки” на
предыдущей странице.

4   Приклепайте новые накладки, используя

заклепщик и матрицу клепальной машины,
которая соответствует размерам заклепок. Другой
способ-использование взрывных клепок для
закрепления накладок. Смотрите “Взрывная
заклепка тормозных прокладок” на следующей
странице.


ВНИМАНИЕ! При выполнении обычного
заклепывания важно, чтобы нагрузка зажима была
правильной. Неправильная нагрузка зажима может
вызвать визг тормозов или отделение накладки от
тормозной колодки.

Нагрузка зажима должна быть  между 16 и 18  кн.
Начните заклепывание в середине накладки и
переходите к краям. Проверьте, чтобы накладка
хорошо сидела к колодке.
















Тормозные колодки и накладки



10:02-06

63

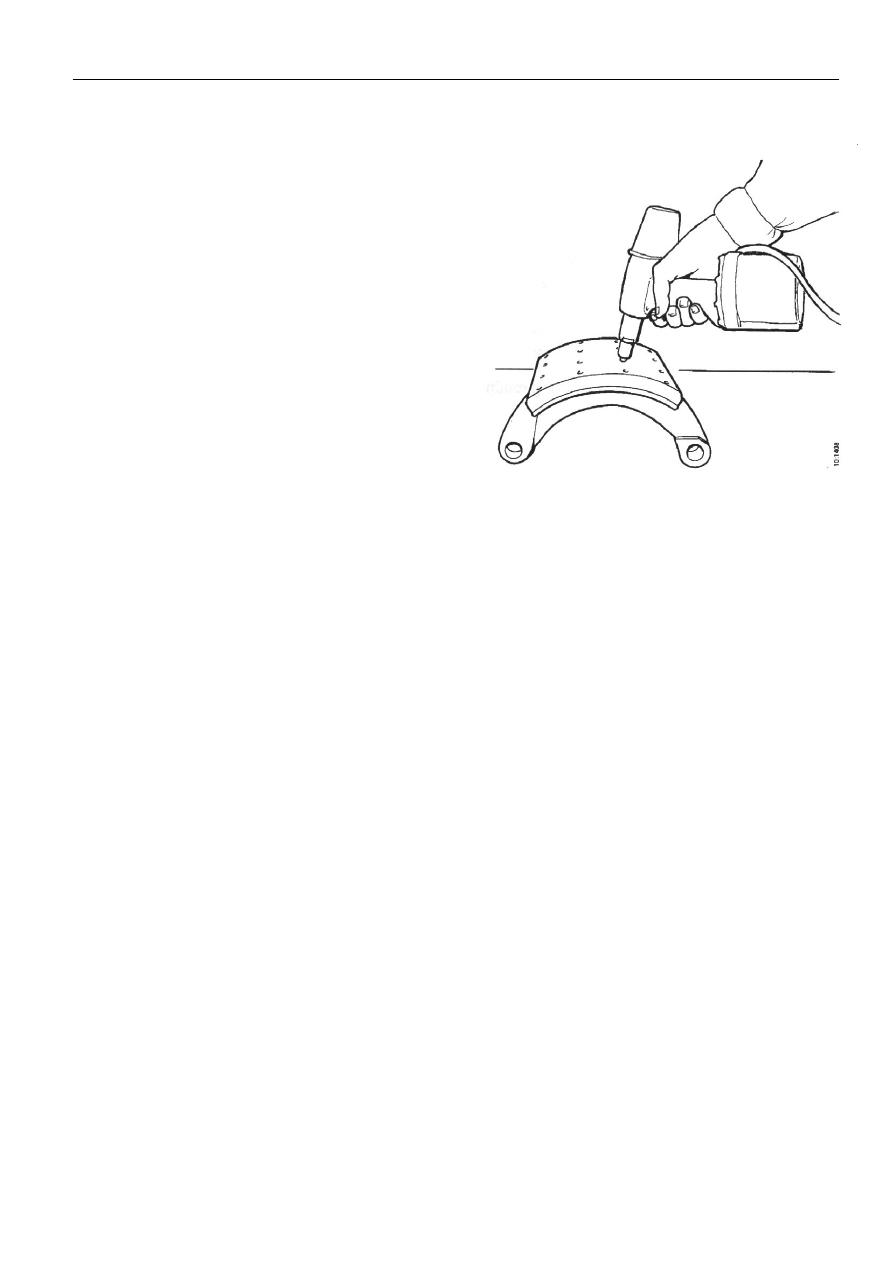

Взрывная клепка тормозных накладок

ВНИМАНИЕ! Клепка должна выполняться со
снятыми тормозными колодками с грузовика, чтобы
избежать остатков клепки в колесном тормозе.

Взрывная клепка быстрее, чем обычная клепка,
позволяет достичь точную нагрузку зажима, которая
определяется клепкой.

1   Снимите накладки, прочистите и проверьте

тормозные колодки. Смотрите “Замена тормозных
накладок” на предыдущей странице.

2   Приклепайте новые накладки. Рабочее давление в

заклепщике должно быть 5.6-6.0 бар.


ВНИМАНИЕ! После клепки убедитесь, что
оставшаяся часть заклепочного стержня  была удалена
с помощью  3мм пробойника. В противном случае
она может отпасть и вызвать повреждение.

Взрывная клепка тормозных накладок


Оборудование



                                 Номер детали

Взрывная клепка

    1325279

Заклепщик

     587542

Кулачки для заклепщика

   587543



























Тормозные колодки и накладки



10:02-06

64

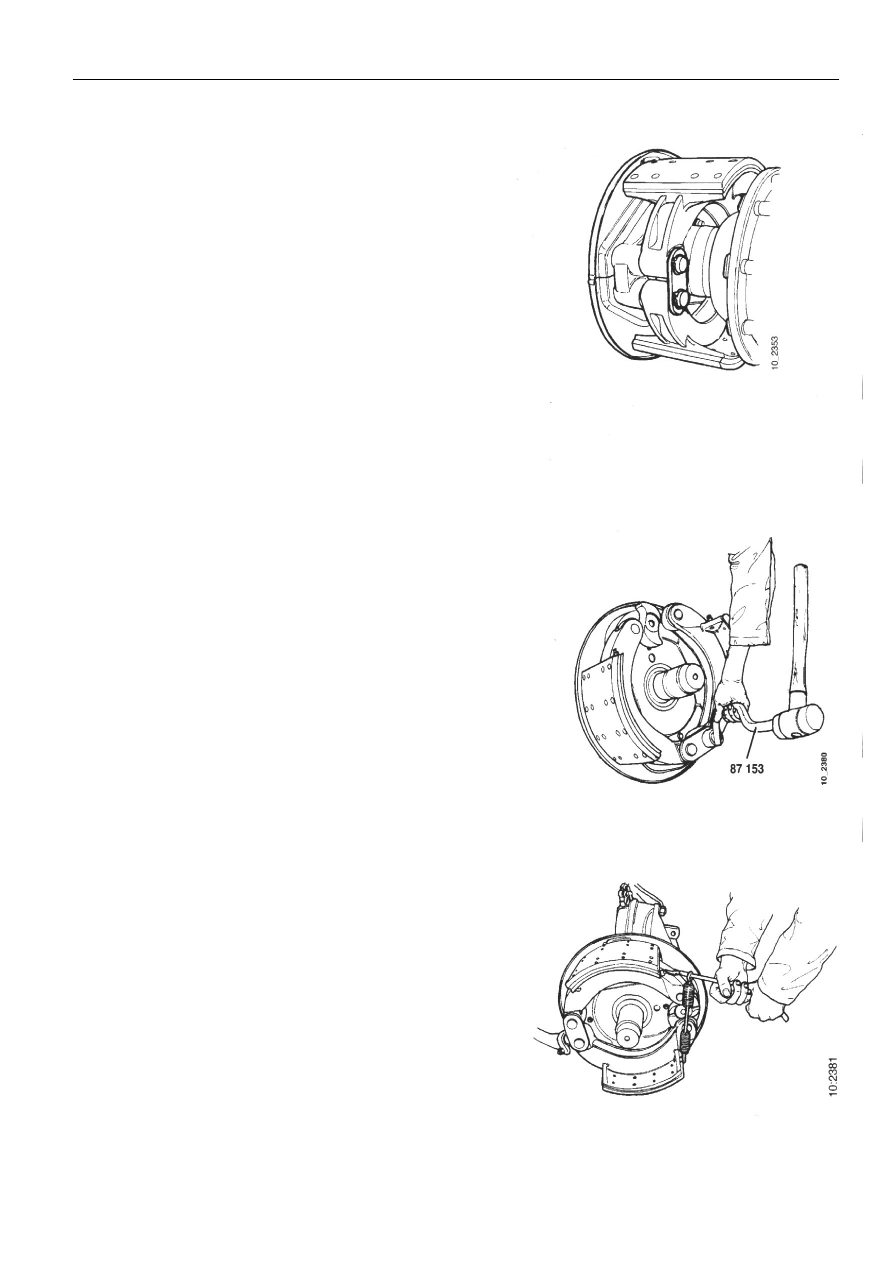

Установка тормозных колодок

ВНИМАНИЕ! Убедитесь, что нажимной ролик на
тормозной колодке вращается рукой (поворачивается
тяжело).Уплотнительные кольца  должны  быть
неподвижны в своем положении вокруг нажимного
ролика.

Если нажимной ролик вращается свободно,
уплотнительные кольца следует заменить.

1   Установите новые уплотнительные кольца на

анкерные болты.

2   Смажьте анкерные болты или втулку тормозной

колодки. Используйте смазку 329481.

3   Надавите тормозные колодки на анкерные болты и

установите новые уплотнительные кольца снаружи
колодок.

4   Установите шайбу и удерживающие кольца,

используя клещи для удерживающих колец.







5   Вбейте удерживающие кольца в свое положение,

используя пробойник 87153.












6   При замене накладок пружина возврата должна

всегда меняться.


Установите новую пружину возврата, используя
инструмент 87015 или маленький лом.
