Тормозная система грузовиков Scania. Руководство - часть 58

Валы разжимных кулаков



10:02-06

57

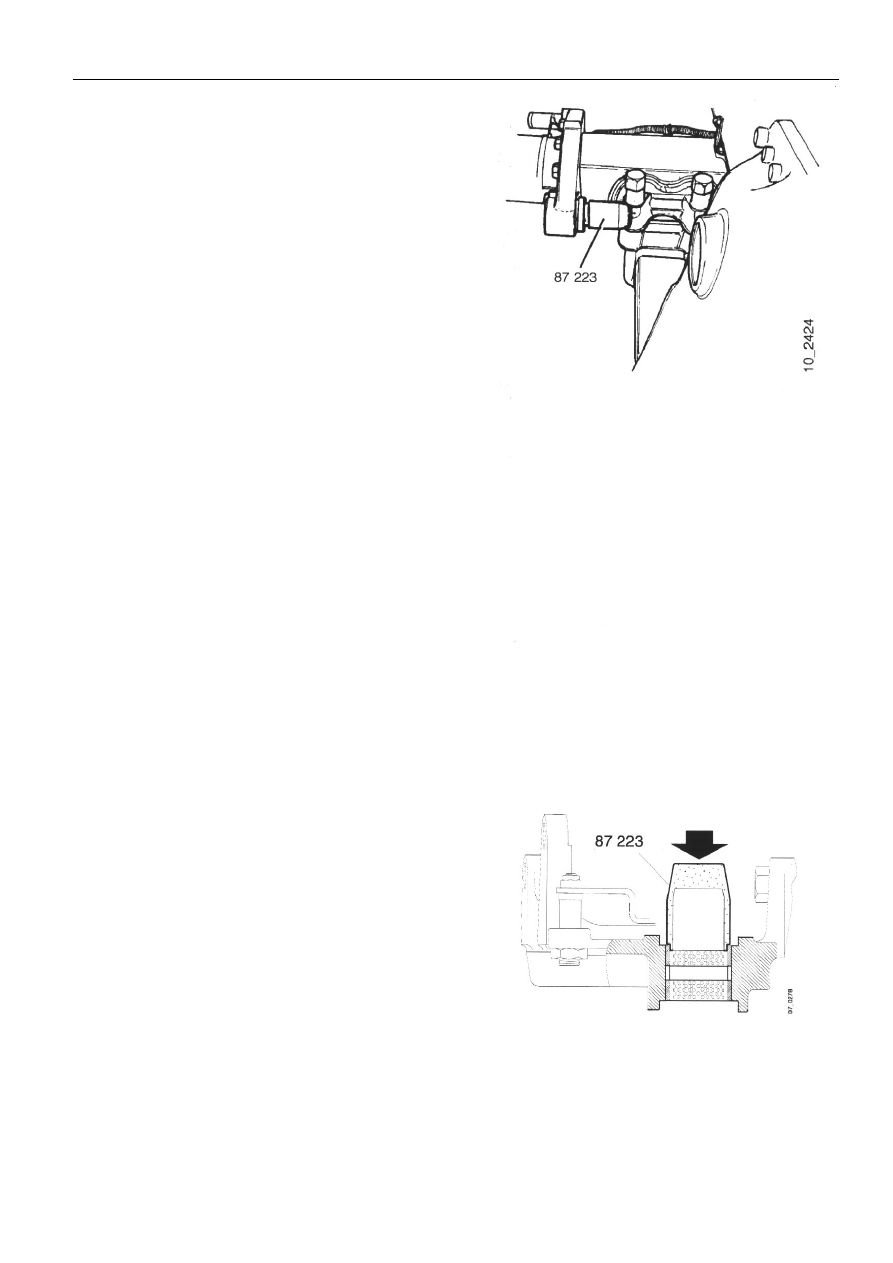

1   Установите внутренний уплотнитель, используя

пробойник 87223.









2   Отсоедините воздушные штуцеры с тормозной

камеры.

3   Снимите тормозную камеру.








4   Снимите кронштейн подшипника.
5   Снимите уплотнители, используя отвертку.















6   Установите втулки, используя пробойник 87223.
7   Прочистите отверстие тормозного кулачкового

вала перед установкой новых втулок.

8    Установите новые втулки, используя пробойник

87223.




Снятие и установка втулок






Валы разжимных кулаков



10:02-06

58

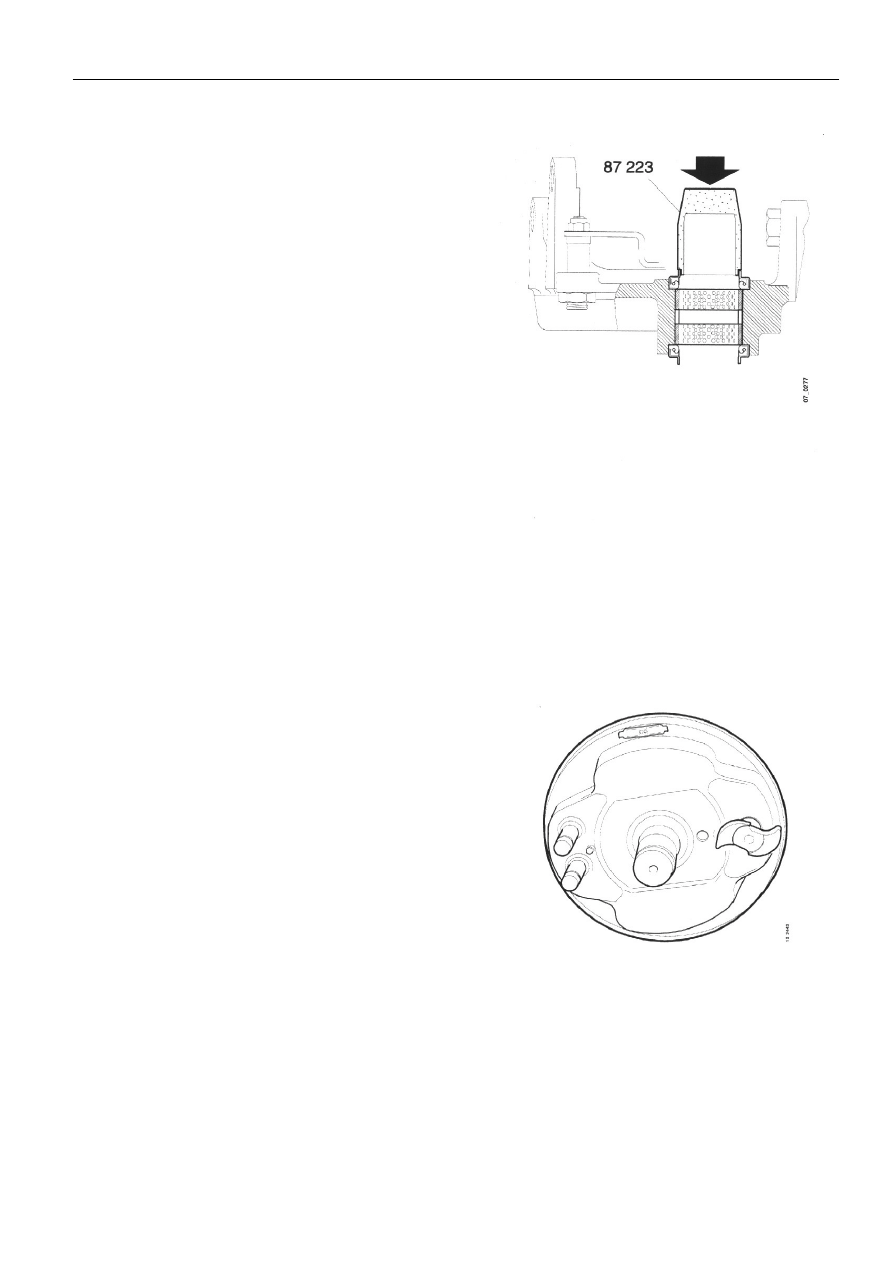

1   Установите новые уплотнители, используя

пробойник 97294.Наполните уплотнители
смазкой.

2   Установите кронштейн подшипника. Не

затягивайте болты.

3   Смажьте втулки смазкой и вдавите или вбейте

тормозной вал разжимного кулака, используя
мягкий молоток. Не забудьте шайбу и
уплотнители между кронштейном тормоза и
кронштейном подшипника.

4   Затяните болты кронштейна подшипника.

Момент затяжки 210нм.

5   Установите тормозную камеру и соединения для

сжатого воздуха.

6   Установите состоящий из двух частей щиток

тормоза.

Установка уплотнителей












Установка  вала разжимного кулака  на переднюю
ось

1   Смажьте втулки смазкой и насадите их на  вал

разжимного кулака. Поверните вал разжимного
кулака  в горизонтальное положение.

2   Установите ступицу. Смотрите буклет для

определенной ступицы в руководстве по
обслуживанию, группа 9.

3   Установите регулятор зазора на вал разжимного

кулака  так, чтобы стрелка на регуляторе
соответствовала направлению, в котором он
движется  во время торможения.

4   Установите индикатор износа  и болт. Когда

новые тормозные накладки установлены,
индикатор износа должен указывать вперед.









Валы разжимных кулаков



10:02-06

59

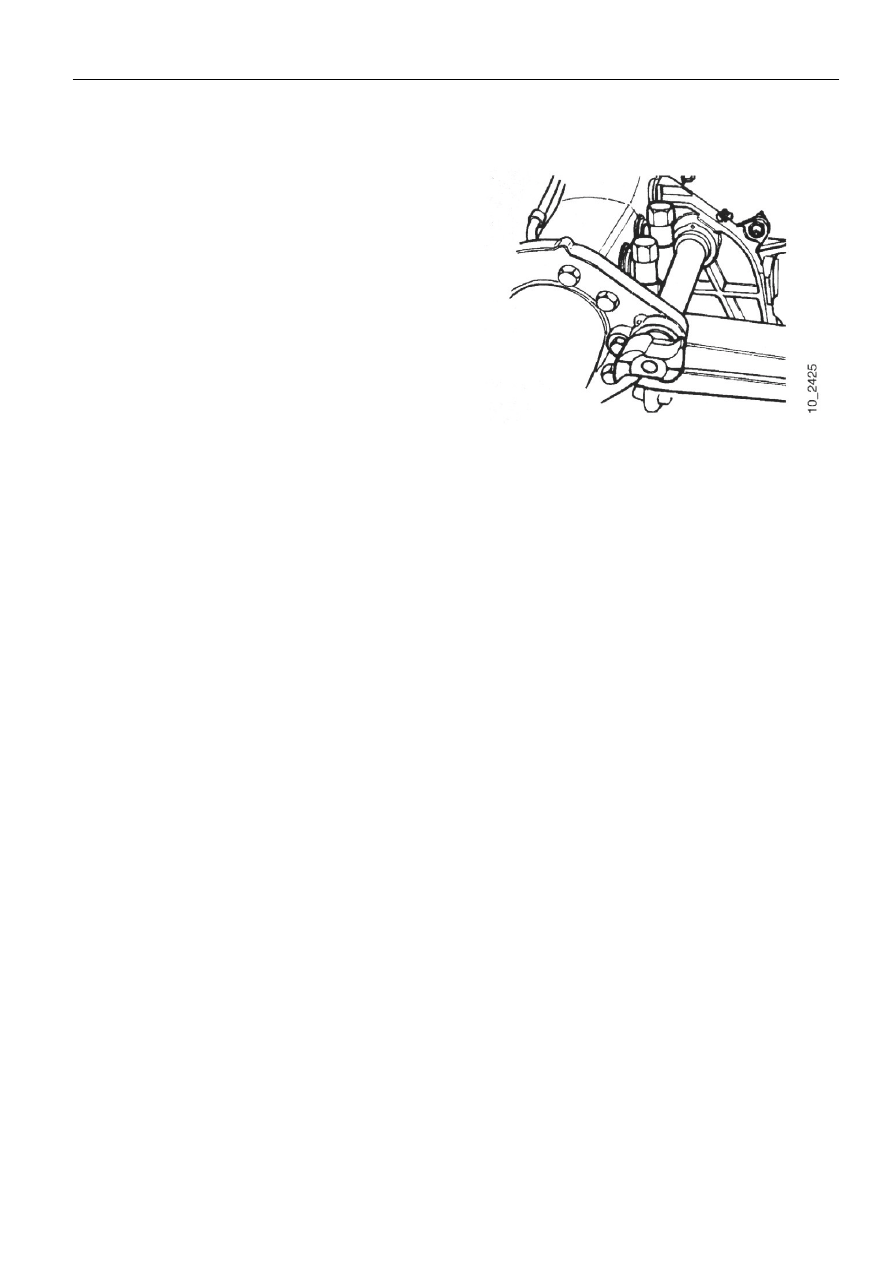

Установка  вала разжимного кулака  на заднюю ось и задний дополнительный не ведущий
мост

1   Смажьте втулки смазкой и насадите их на  вал

разжимного кулака. Поверните вал разжимного
кулака в горизонтальное положение.

2   Установите ступицу. Смотрите буклет для

определенной ступицы в руководстве по
обслуживанию, группа 9.

3   Установите регулятор зазора на  вал разжимного

кулака  так, чтобы стрелка на регуляторе
соответствовала направлению, в котором он
движется  во время торможения.

4   Установите индикатор износа  и болт. Когда

новые тормозные накладки установлены,
индикатор износа должен указывать вперед.



































Тормозные колодки и накладки



10:02-06

60

Тормозные колодки и накладки


Поверхность тормозной колодки

Чтобы избежать визга тормозов, следует накладки
правильно установить на колодки.

При замене тормозных накладок убедитесь,  что вся
отделившееся ржавчина и грязь была удалена с
колодок перед заклепкой  на новых тормозных
накладках.

Сточите в тормозной колодке неровность, в
частности, зазубрины вокруг заклепочных отверстий.
Будьте осторожны,  не создавайте впадины или
ровные места при стачивании.

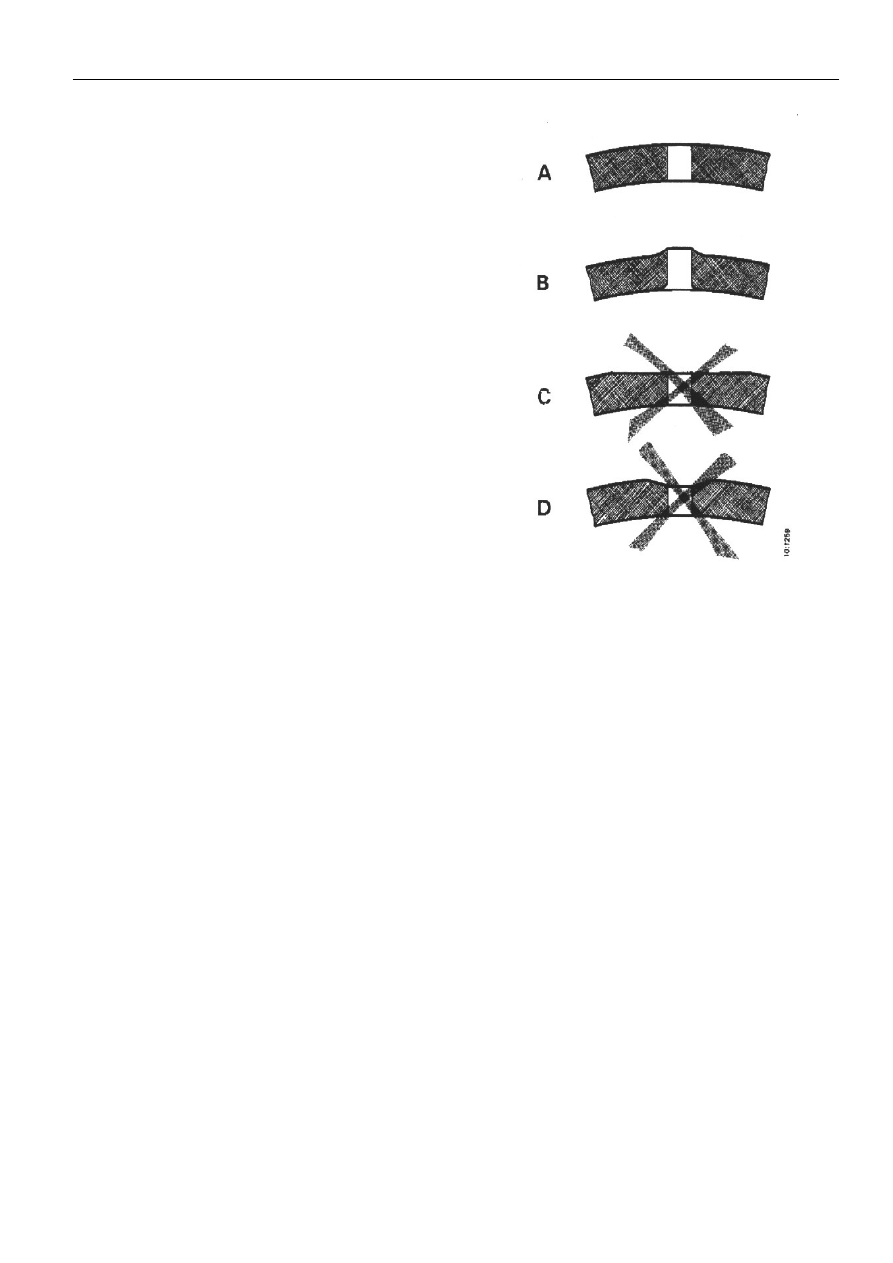

А Никакой работы не требуется
В Зазубрина у заклепочного отверстия
С,D Неправильное стачивание




Маркировка тормозных накладок
Тормозные накладки можно определить при помощи
буквенного кода, который проштампован на стороне
накладки и который можно проверить через одну из
проверочных крышек в щитке тормоза.

В дополнение к буквенному коду на накладке
проштампованы логотип Scania, номер детали, дата и
код поставщика.
