Регулятор зазора



10:02-06

47


1   Поднимите нужное вам колесо. Поставьте подпорки,  как

минимум,  под два  передних и задних колеса и
отсоедините стояночный тормоз на данном колесе.


2   Отвинтите опорный штифт 2 через овальное отверстие в

кронштейне с направляющей 1.Отрегулируйте положение
регулятора зазора, поворачивая ходовой винт 3, пока
отверстие для болта 5 в регуляторе зазора не выровняется
с вилкой толкателя 4.Установите палец вилки 5.


3   Толкайте кронштейн с направляющей в положение А,

пока он не остановится в положении торможения.
Опорный штифт не должен касаться нижней точки
выемки в кронштейне с направляющей. Если же штифт
касается, возникает опасность неправильной посадки
зубчатой рейки в регуляторе зазора,  которая  может
привести к неправильной регулировке тормоза.


ВНИМАНИЕ! Проверяйте, чтобы исходная
установка (размер L) не менялась во время
регулировки.

4   Закрепите опорный штифт 2 стопорной гайкой.
5   Закрепите кронштейн с направляющей шайбой и

болтом или гайкой.

6   Поворачивайте  вал  разжимного кулака ходовым

винтом 3 по часовой стрелке, в то время как
крутится колесо. Поворачивайте, пока накладки не
будут в контакте с тормозным барабаном (колесо
трудно повернуть).

7   Поверните ходовой винт на 3/4назад против

часовой стрелки. Регулятор зазора теперь в
исходной установке.


ВНИМАНИЕ!  Ходовой винт должен поворачиваться
при использовании ручных инструментов.

8   Приведите в действие стояночный тормоз и

опустите колесо обратно вниз.

1 Кронштейн с направляющей
2 Опорный штифт
3 Ходовой винт
4 Вилка
5 Палец вилки

А=Направление поворота кронштейна
с направляющей
В=Исходная установка


Тормозные барабаны



10:02-06

48



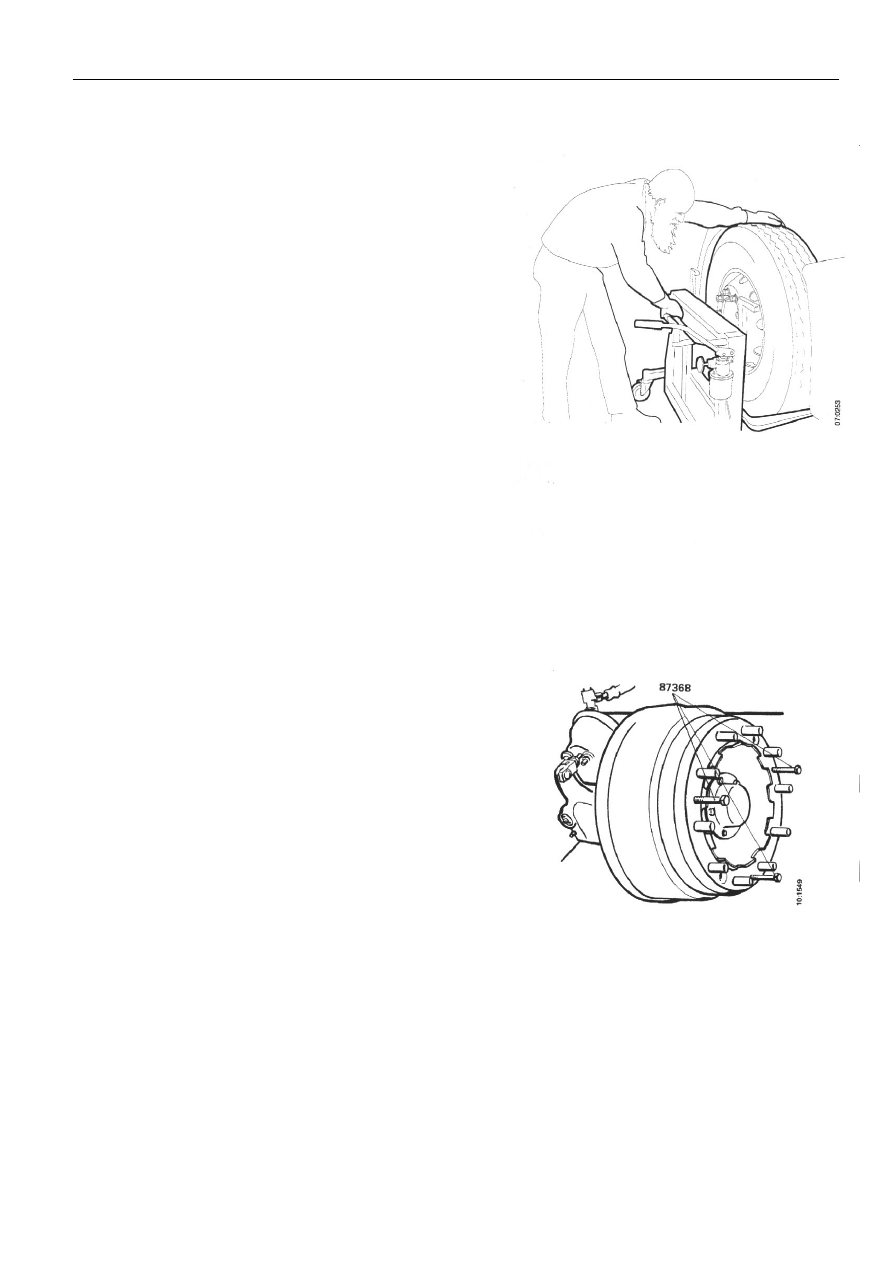

Снятие тормозных барабанов


1    Снимите колесо. Используйте поднимающую

тележку 587121.























2   Колеса, имеющие тормозную камеру с

пружинным энергоаккумулятором:
Отвинтите разжимаемый болт в  тормозной
камере с пружинным энергоаккумулятором, чтобы
тормозной барабан можно было  поворачивать
рукой.

3   Отрегулируйте регулятор зазора так, чтобы был

максимальный зазор между колодками и
барабаном.


4   Установите три съемных болта и снимите

тормозной барабан.


ВНИМАНИЕ! Опасность  получения травм!
Используйте подъемное устройство для поднятия
тормозного барабана.







Снятие тормозных колодок



10:02-06

49

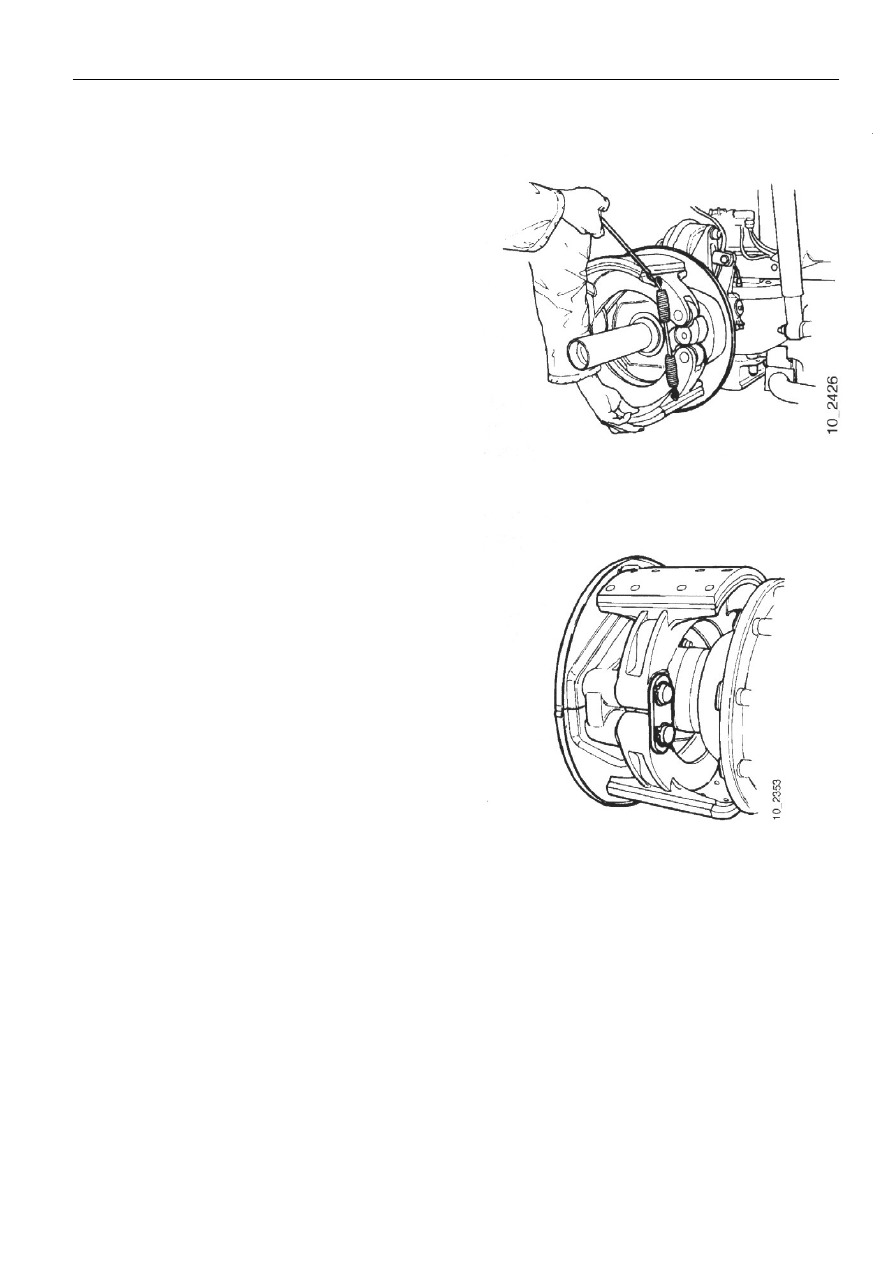

Снятие тормозных колодок


1   Прочистите тормозной барабан и тормозные

колодки.

2   Снимите  стяжную пружину, используя инструмент

87015 или  небольшой лом.


















3   Снимите удерживающие кольца, шайбу и

уплотнительные кольца на анкерных болтах.

4   Отогните тормозные колодки и снимите их с

анкерных болтов. Для того чтобы снять колодки, в
некоторых случаях следует  повернуть ступицу так,
чтобы направляющая тормозной колодки входила
между головками колесных болтов.

5   Снимите внутренние уплотнительные кольца с

анкерных болтов.

















Валы разжимных кулаков



10:02-06

50



Валы  разжимных кулаков


Снятие передней оси

1   Снимите ступицу. Смотрите буклет для

определенной ступицы в руководстве по
обслуживанию, группа 9.

2   Снимите чеку и палец вилки с толкателя тормозной

камеры.

3   Снимите болт, закрепляющий регулятор зазора,

снимите индикатор износа и колпачковые пружины.
Снимите болт, закрепляющий кронштейн, с
направляющей. Снимите регулятор зазора.

4   Прочистите вал разжимных кулаков  тормоза, чтобы

избежать попадание грязи во втулки,  при наличии
грязи  выбейте ее, используя мягкий молоток.

5   Снимите уплотнители.


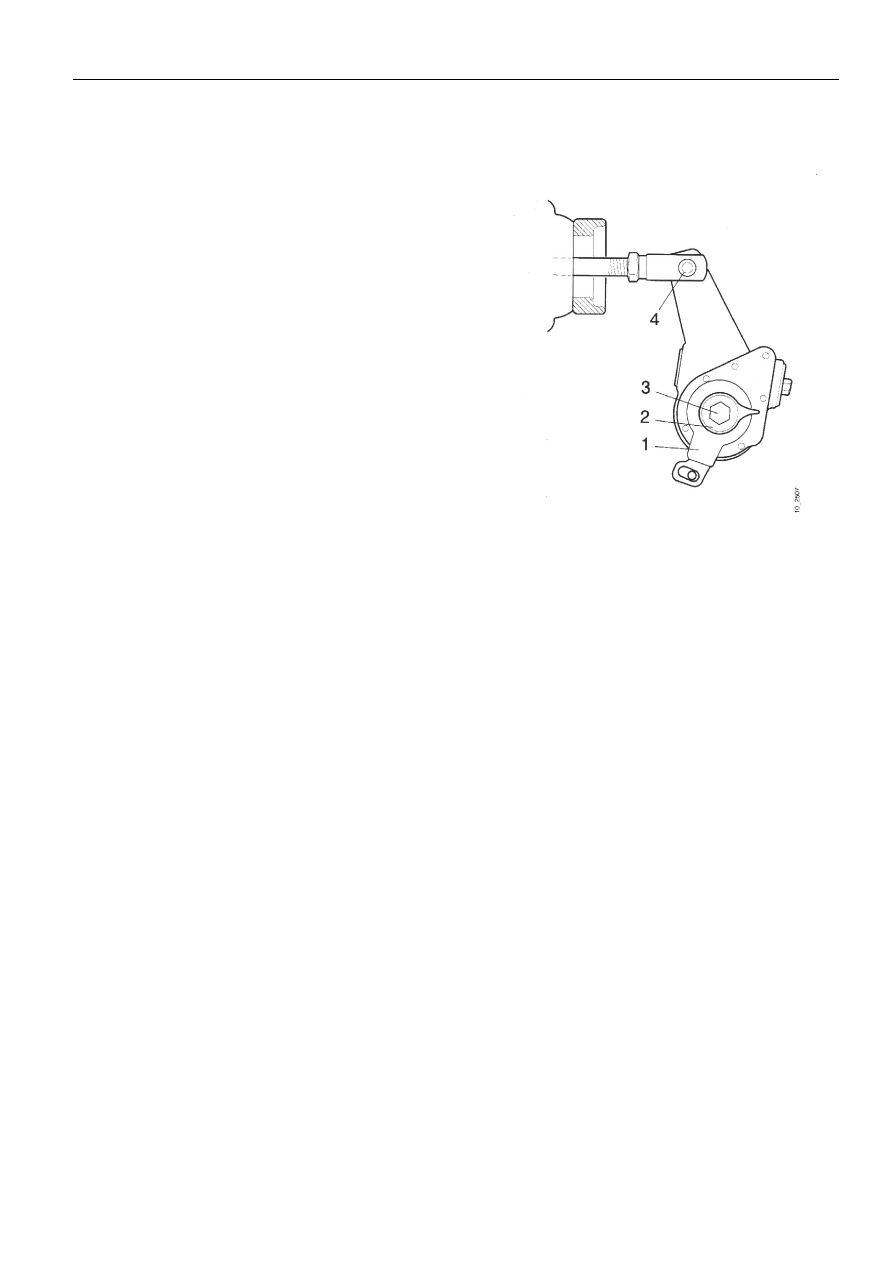

1 Кронштейн с направляющей
2 Индикатор износа тормозной
накладки
3 Болт
4 Палец вилки
