Тормозная система грузовиков Scania. Руководство - часть 54

Регулятор зазора



10:02-06

38

Прочистите регулятор зазора

1   Открутите шесть винтов с крестообразной

головкой, закрепляющие крышку17.Снимите
крышку с прокладкой и уплотнительным кольцом
11.

2   Снимите зубчатую рейку.

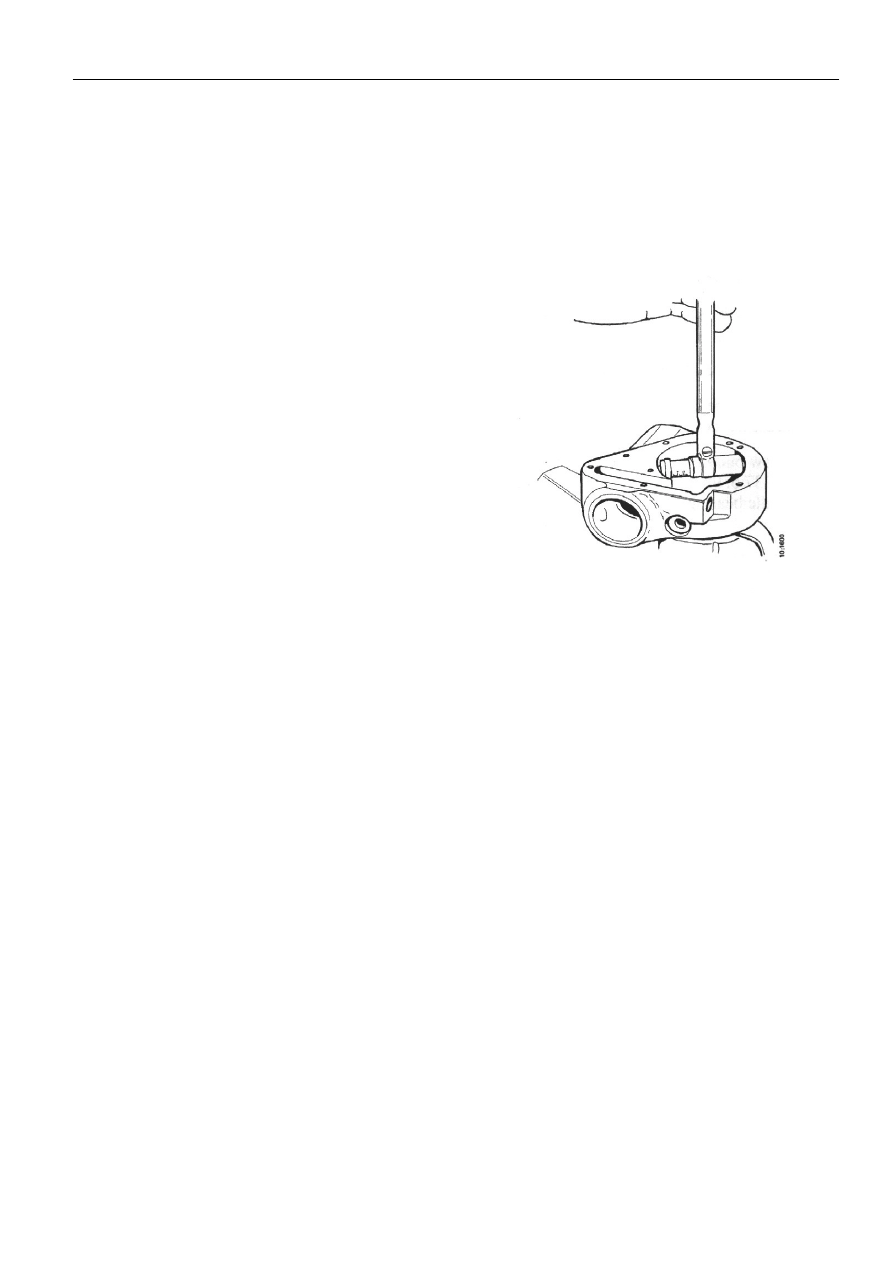

3   Выбейте уплотнительный диск 12 и снимите

пружины.

4   Выкрутите  заднюю крышку 16.
5   Снимите пружину сжатия 14 и упорную шайбу 15.

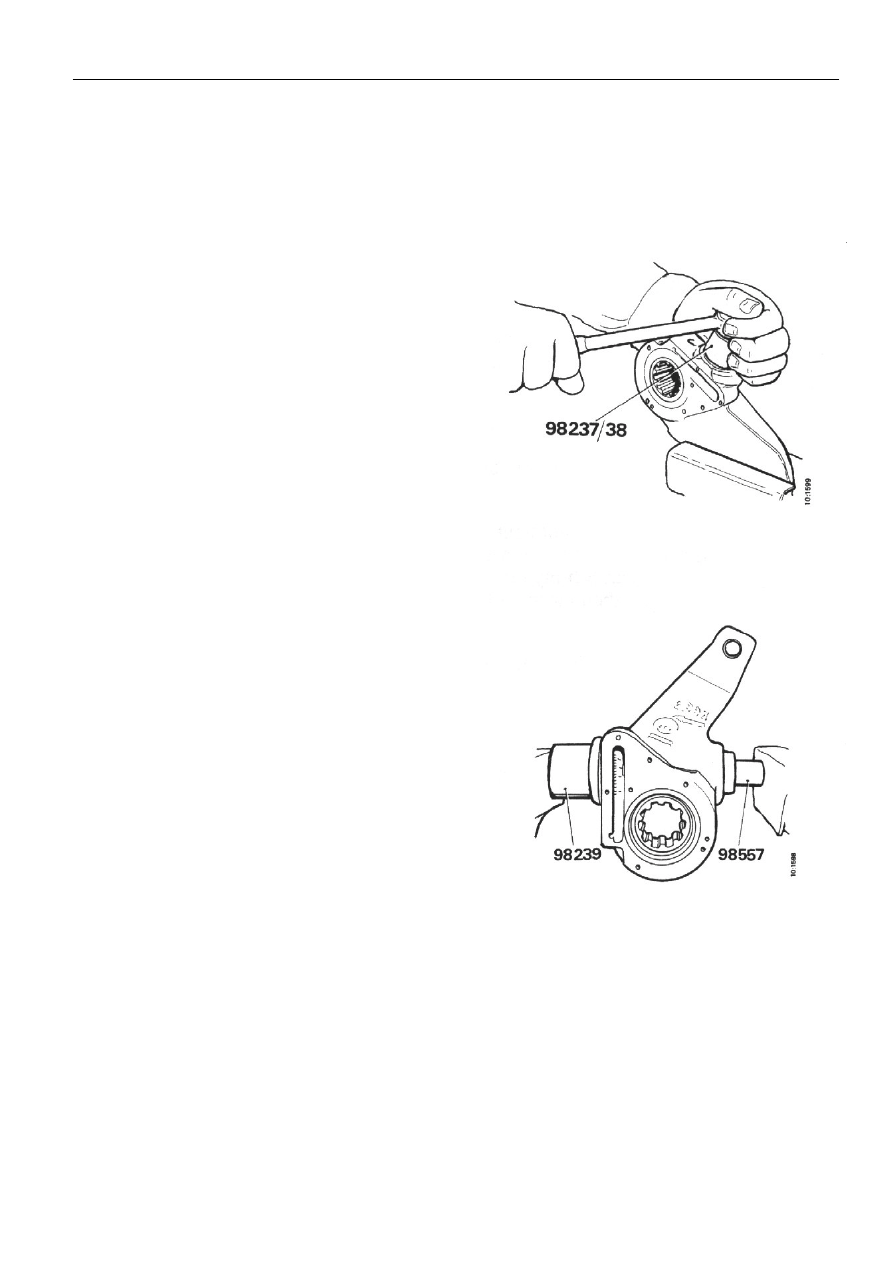

6   Выкрутите переднюю крышку 8, используя ключ с

гранным углублением 98237 или 98238, согласно
рисунку, и снимите игольчатый подшипник7.














7   Снимите уплотнительное кольцо11 и

однонаправленную втулку 5.Выдавите ходовой
винт 3 и втулку 4 в тисках. Используйте
пробойник 98557 и распорное кольцо 98239.

8   Снимите червячную шестерню 10.




















Регулятор зазора



10:02-06

39


Прочистка и проверка

Прочистите все детали. Проверьте все детали
внимательно.

Замените поврежденные и изношенные детали.
Всегда заменяйте уплотнительные кольца и
прокладку 11,пружины сжатия и уплотнительный
диск12,игольчатый подшипник 7, пружину сжатия 14
и однонаправленную втулку
5.

Проверьте особенно внимательно:
-что нет зазубрин в отверстии для червячной
шестерни,
-что предел износа для отверстия в корпусе не был
превышен. (Максимальный внутренний диаметр
62.2мм, измеряется согласно рисунку),.
-что смазочные каналы открыты и чистые,
-что шейки червячной шестерни не повреждены,
-что зубья червячной шестерни не согнуты. Если
зубья на одной части изношены, необязательно
менять червячную шестерню. Поверните ее на 180
градусов. Изношенная часть не будет зацепляться с
ходовым винтом 8,
-что шейки червячной шестерни не повреждены,
-что нет повреждения на резьбе,
.-любое повреждение выемок на конусной втулке,
-любой износ выступа зубчатой рейки, который
соприкасается с установочной шайбой.





















Регулятор зазора



10:02-06

41

Сборка

1   Смажьте все детали смазкой для шасси.
2   Установите червячную шестерню 10 в корпус,

укомплектованный двумя уплотнительными
кольцами 11.

3   Наворачивайте ходовой винт 3 к выступу в

корпусе.

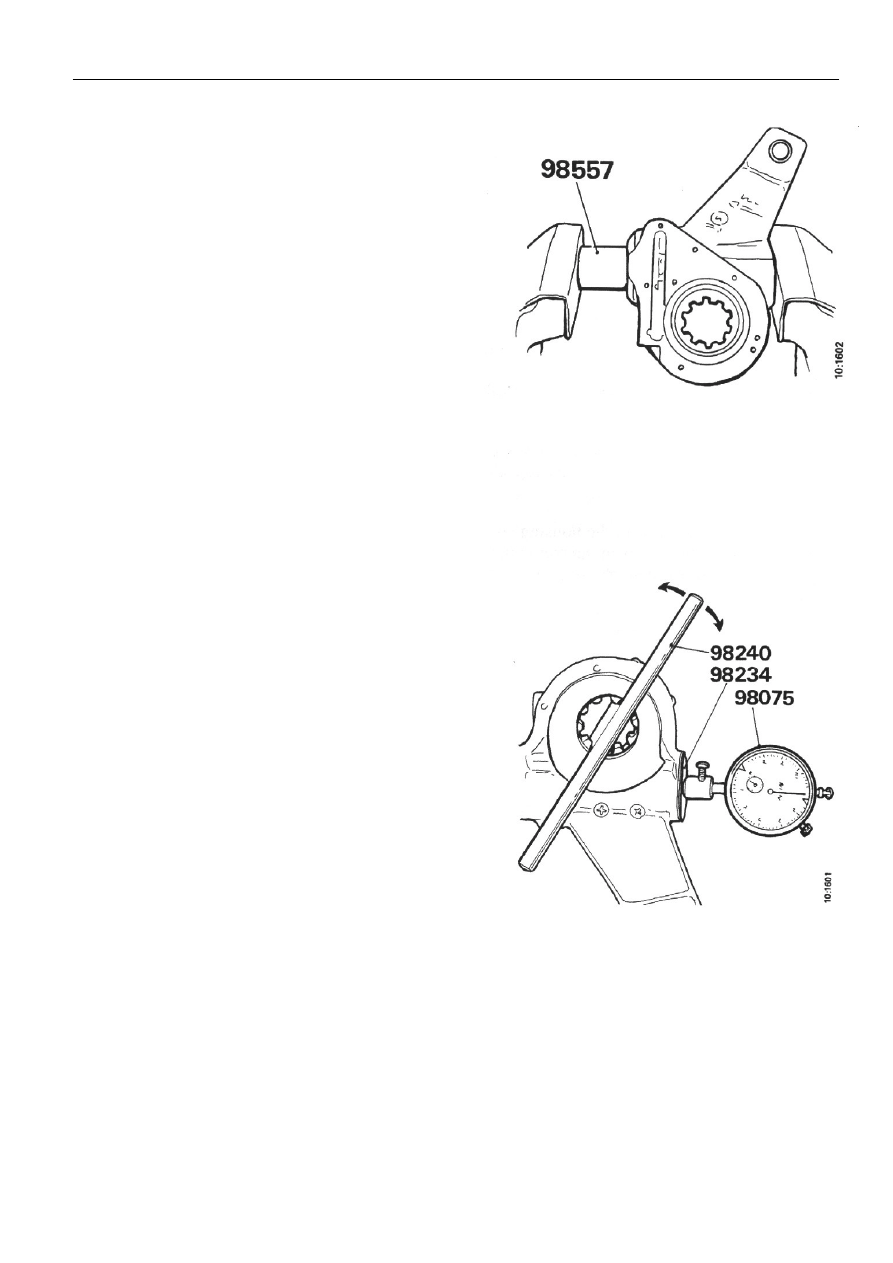

4   Наворачивайте втулку 4 на ходовой винт и

вдавите ее в корпус, используя пробойник 98557.














5   Соберите однонаправленную втулку 5 и поместите

ее с шестерней к подшипнику 4.Проверьте, чтобы
соединительная втулка и стопорная втулка
соприкасались.

6   Установите уплотнительное кольцо11 на ходовой

винт.

7   Установите игольчатый подшипник 7 и крышку 8.

Затяните крышку до 50нм.

      Проверьте, чтобы однонаправленная  втулка не

была зажата.

8   Проверьте осевой зазор в ходовом винте,

используя шкальный индикатор 98075 и 98234 и
инструмент 98240.


Зазор не должен превышать 0.60мм и не должен быть
ниже 0.15мм.

Если зазор за этими пределами, то однонаправленная
втулка 5 и ходовой винт 3 следует поменять.










Регулятор зазора



10:02-06

42



1   Вставьте пружины 12 в свое положение.

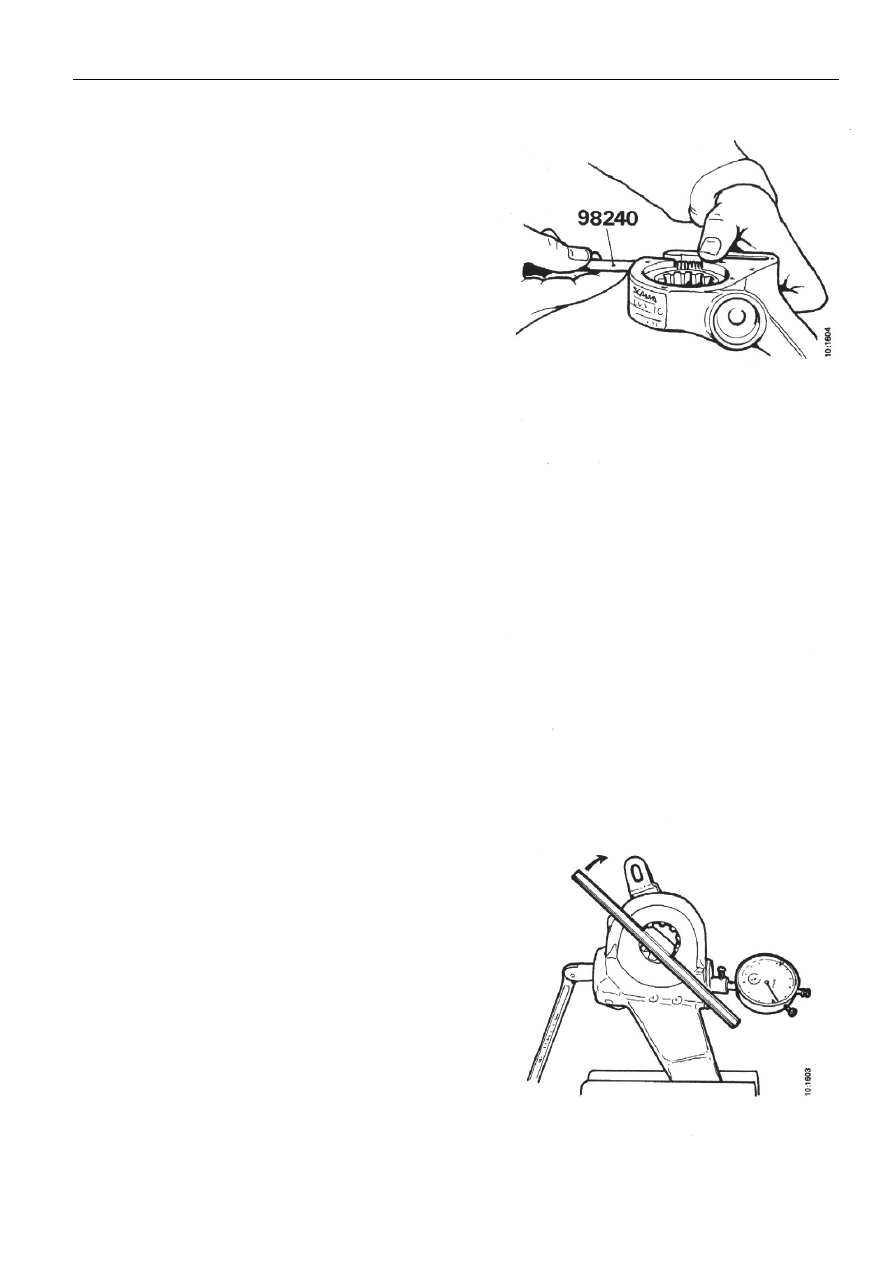

2   Сожмите пружины используя инструмент 98240

согласно рисунку и поместите зубчатую рейку в
свое положение. Убедитесь, что пружины
правильно размещены против опоры на зубчатой
рейке.







3   Вставьте новый уплотнительный диск 12 в

отверстие для пружин возврата с вогнутой
стороной наружу. Закрепите диск, забивая ее в
середину кернером.

4   Поставьте накладку 11 на крышку 17 используя

тонкий слой уплотнительного материала. Удалите
лишний уплотнительный материал.

5   Поставьте кронштейн с направляющей в корпус

так, чтобы выступ на зубчатой рейке был в
углублении установочной шайбы. Привинтите
крышку, используя винты с крестообразной
головкой.










6   Проверьте высоту зуба в конусной втулке

(Минимальная высота 0.08мм), используя
инструменты 98075,98234,98240 и 12мм гаечный
ключ. Закрепите крышку заклепкой 6.

7   Поставьте упорную шайбу 15 в корпус с опорным

куполом в направлении к ходовому винту.

8   Вкрутите крышку 16 приблизительно на 5

поворотов в направлении к пружине сжатия,
используя внутренний торцовый ключ.
