Тормозная система грузовиков Scania. Руководство - часть 53

Регулятор зазора



10:02-06

33

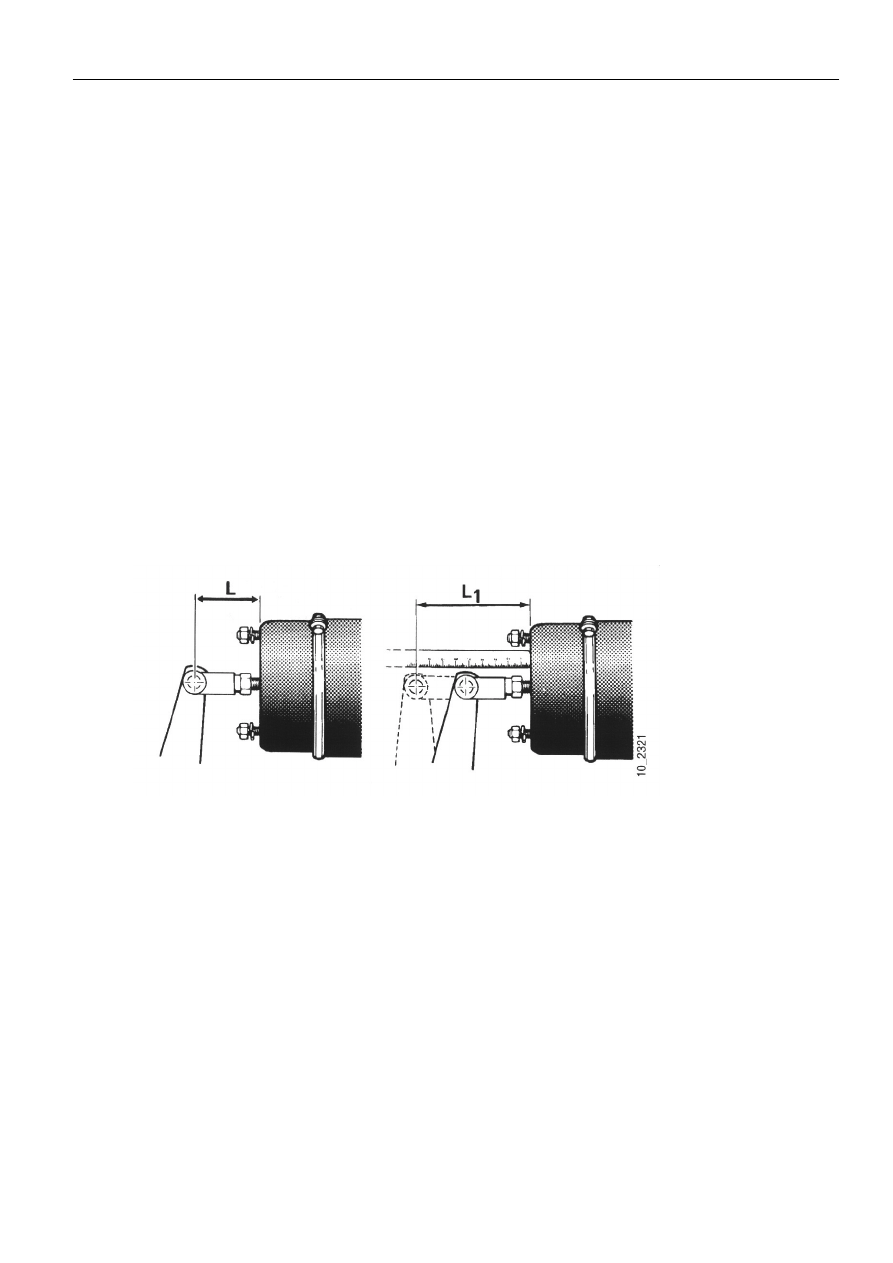

Измерение исходной установки толкателя

1   Отключите стояночный тормоз минимально 6 барами.
2   Измерьте исходную установку L. Смотрите рисунок.
3   Полностью выжмите педаль тормоза. Измерьте положение тормоза L1.Смотрите рисунок.
4   Рассчитайте величину хода L2=L1-L.
5   Если величина хода превышает максимум, регулятор зазора следует отрегулировать. Смотрите

инструкции на странице 33.


Размер камеры    Внешний диаметр

Исходная

 Положение       Величина







(через ленту)

установка      тормоза            хода















       L

       L1

L2





16

165мм

  69-71мм 94-115мм

       25-44мм

20

176мм

  69-71мм 94-115мм

       25-44мм

24

186мм

  69-71мм 94-115мм

       25-44мм

30

210мм

  69-71мм 94-121мм

       30-51мм






























Регулятор зазора



10:02-06

34

Регулировка

Вручную отрегулированные регуляторы зазора
должны быть вновь отрегулированы, когда накладки
стали изношенными.

1    Поднимите вал.
2    Вдавите стопорную втулку 1 и поворачивайте вал

2 до тех пор, пока колесо нельзя будет провернуть
рукой.


ВНИМАНИЕ! Вал  разжимного кулака тормоза
следует поворачивать в том же  направлении, что и
при торможении,  и регулятор не должен двигаться.

3   Потом поверните вал на пол-оборота в

противоположном направлении,  чтобы

      тормозные накладки не касались барабана.

ВНИМАНИЕ! Убедитесь, что стопорная втулка 1
выдвигается и фиксирует вал.

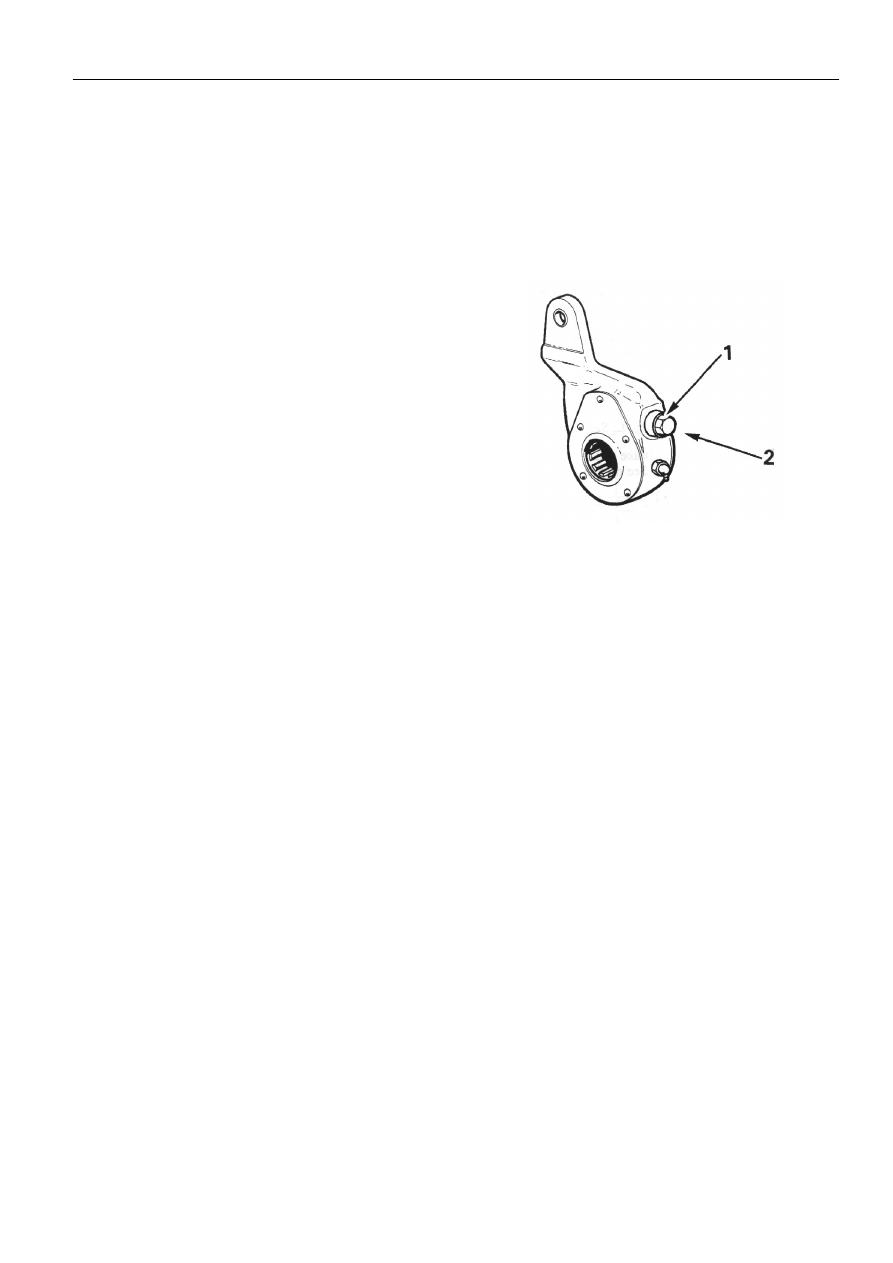

1 Стопорная втулка
2 Вал





























Регулятор зазора



10:02-06

36

Регулятор зазора, автоматическая регулировка


Проверка регулятора зазора

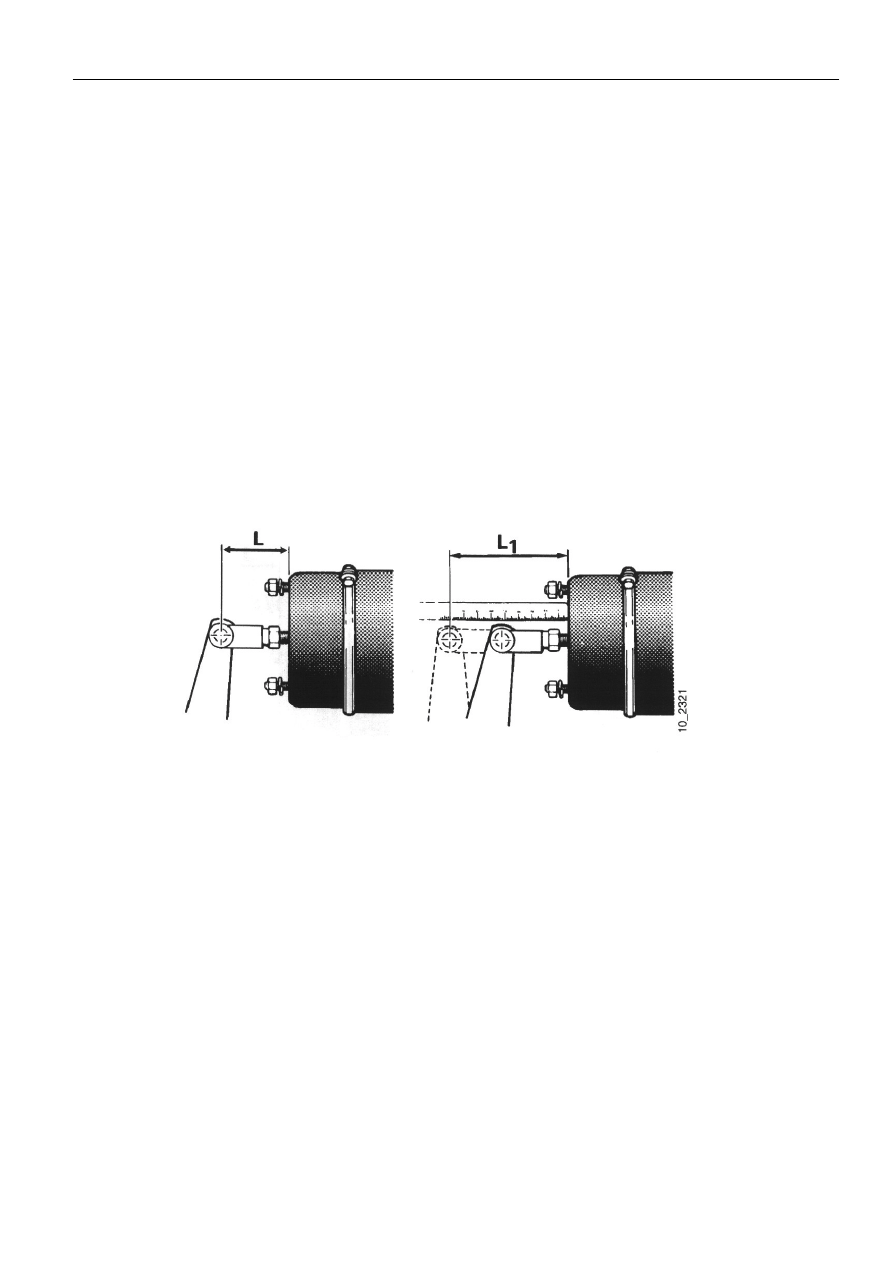

Измерение исходной установки толкателя

1   Отключите стояночный тормоз минимально 6 барами.
2   Измерьте исходную установку L. Смотрите рисунок.
3   Полностью выжмите педаль тормоза. Измерьте положение тормоза L1.Смотрите рисунок.
4   Рассчитайте величину хода L2=L1-L.


Размер камеры    Внешний диаметр

Исходная

 Положение       Величина







(через ленту)

установка      тормоза            хода















       L

       L1

L2





16

165мм

  69-71мм 94-115мм

       25-44мм

20

176мм

  69-71мм 94-115мм

       25-44мм

24

186мм

  69-71мм 94-115мм

       25-44мм

30

210мм

  69-71мм 94-121мм

       30-51мм































Регулятор зазора



10:02-06

37

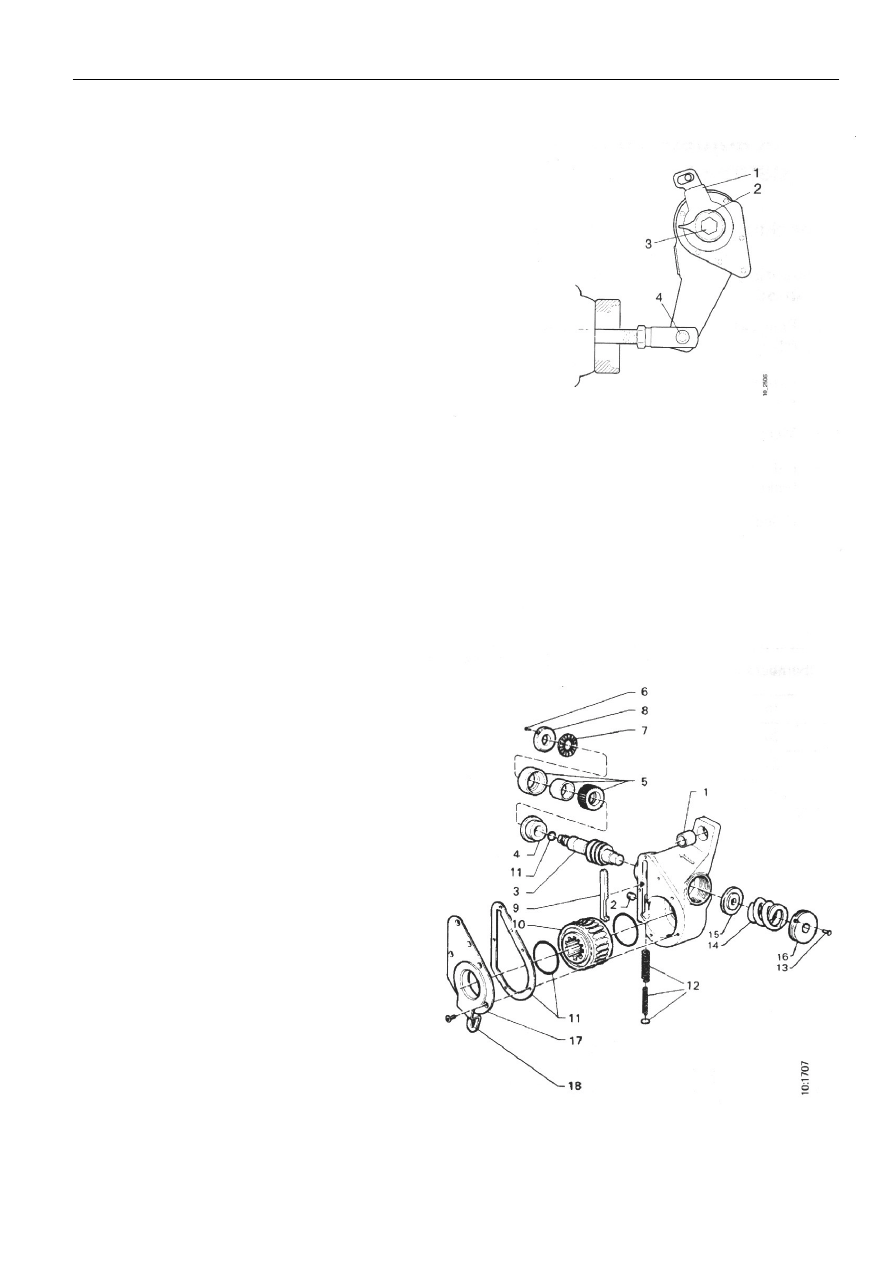

Снятие с грузовика

1    Снимите чеку и палец вилки 4 с толкателя

тормозной камеры.

2    Открутите болт 3, держащий регулятор зазора, и

снимите индикатор износа2.

3    Снимите гайку и болт, держащие кронштейн, с

направляющей1.Снимите регулятор зазора.









1 Кронштейн с направляющей
2 Индикатор износа тормозной накладки
3 Болт
4 Палец вилки








Разборка
Номера в тексте со страницы 35 до 41 страницы
относятся к рисунку ниже.

1 Втулка
2 Пробка
3 Ходовой винт
4 Втулка
5 Однонаправленная втулка
6 Заклепка
7 Игольчатый подшипник
8 Передняя крышка
9 Зубчатая рейка
10 Червячная шестерня
11 Накладка/Уплотнительное кольцо
12 Пружины сжатия и уплотнительный диск
13 Заклепка
14 Пружина сжатия
15 Упорная шайба
16 Задняя крышка
17 Крышка
18 Кронштейн с направляющей


Регулятор зазора, автоматическая
регулировка
