Тормозная система грузовиков Scania. Руководство - часть 52

Регулятор зазора



10:02-06

28

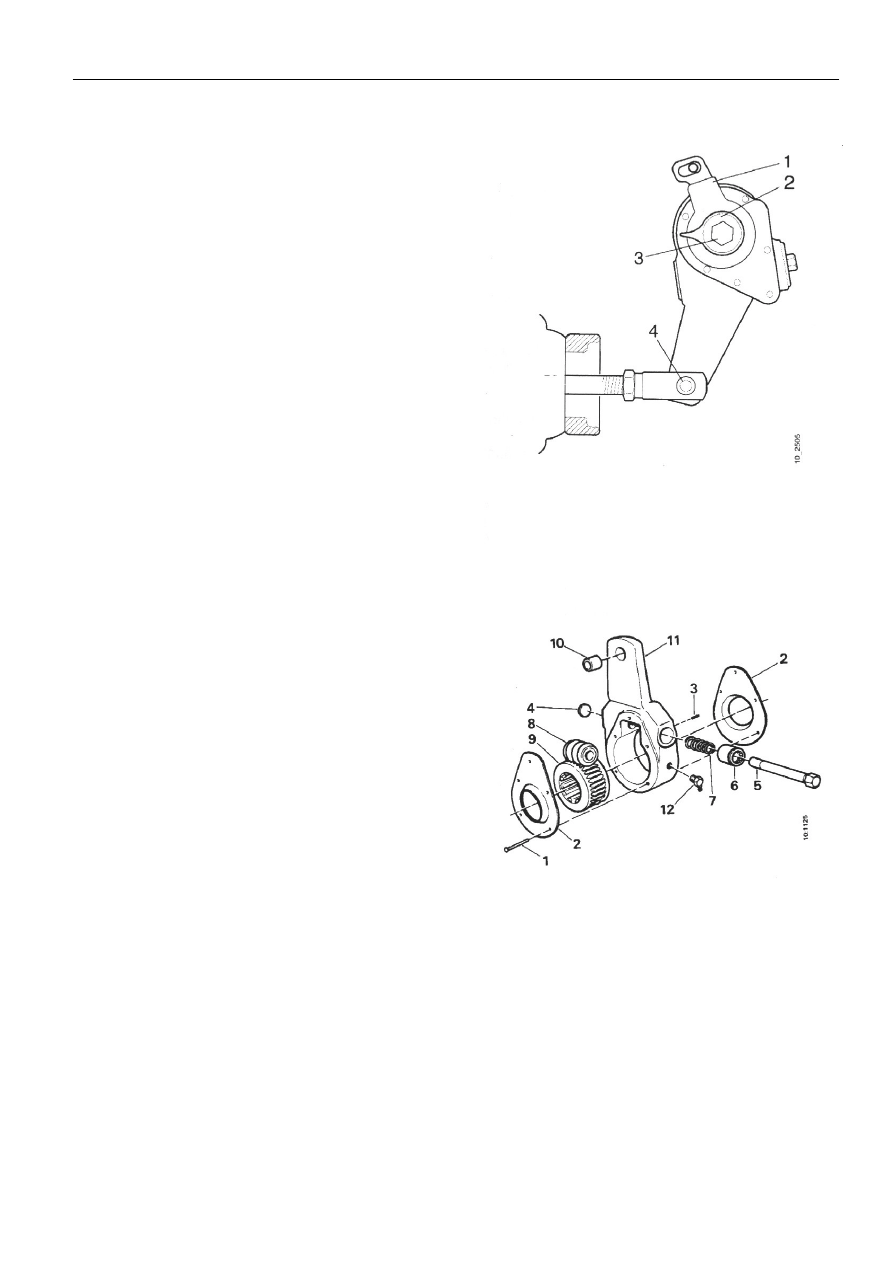

Регулятор зазора, ручная регулировка


Снятие с грузовика
1   Снимите чеку и палец вилки 4 с толкателя

тормозной камеры.

2   Открутите болт 3, держащий регулятор зазора, и

снимите индикатор износа2.

3   Снимите гайку и болт, держащие кронштейн, с

направляющей1.Снимите регулятор зазора.











1 Кронштейн с направляющей
2 Индикатор износа тормозной накладки
3 Болт
4 Палец вилки


Разборка
1   Снимите уплотнительный диск4.Используйте

слесарное зубило или кернер.

2   Выдавите вал 5, используя подходящий

пробойник.

3   Высверлите пять заклепок 1 и снимите две крышки

2.

4   Вытащите  ходовой винт 8  и червячную шестерню

9 из корпуса 11.

5   Выбейте штифт 3 из корпуса 11, используя

молоток или пробойник.





1 Заклепка
2 Крышка
3 Штифт
4 Уплотнительный диск
5 Вал
6 Стопорная втулка
7 Пружина сжатия
8 Ходовой винт
9 Червячная шестерня
10 Втулка
11 Корпус
12 Штуцер для смазки



Регулятор зазора



10:02-06

29


Прочистка и проверка

Прочистите все детали. Проверьте все детали внимательно. Заменяйте детали, включенные в
ремонтный набор. Замените любые поврежденные и изношенные детали.

Проверьте особенно внимательно:
-что нет зазубрин в отверстии для червячной шестерни,
-что предел износа для отверстия в корпусе не был превышен. (Максимальный внутренний
диаметр 62.2мм),
-что смазочные каналы открыты и чистые,
-что шейки червячной шестерни не повреждены,
-что зубья червячной шестерни не согнуты. Если зубья на одной части изношены, необязательно
менять червячную шестерню. Поверните ее на 180 градусов. Изношенная часть не будет
зацепляться с ходовым винтом,
-что шейки червячной шестерни не повреждены,
-что нет повреждения резьбы,
-любое повреждение выемок на конусной втулке,
-любой износ выступа зубчатой рейки, который соприкасается с установочной шайбой.



























Регулятор зазора



10:02-06

30

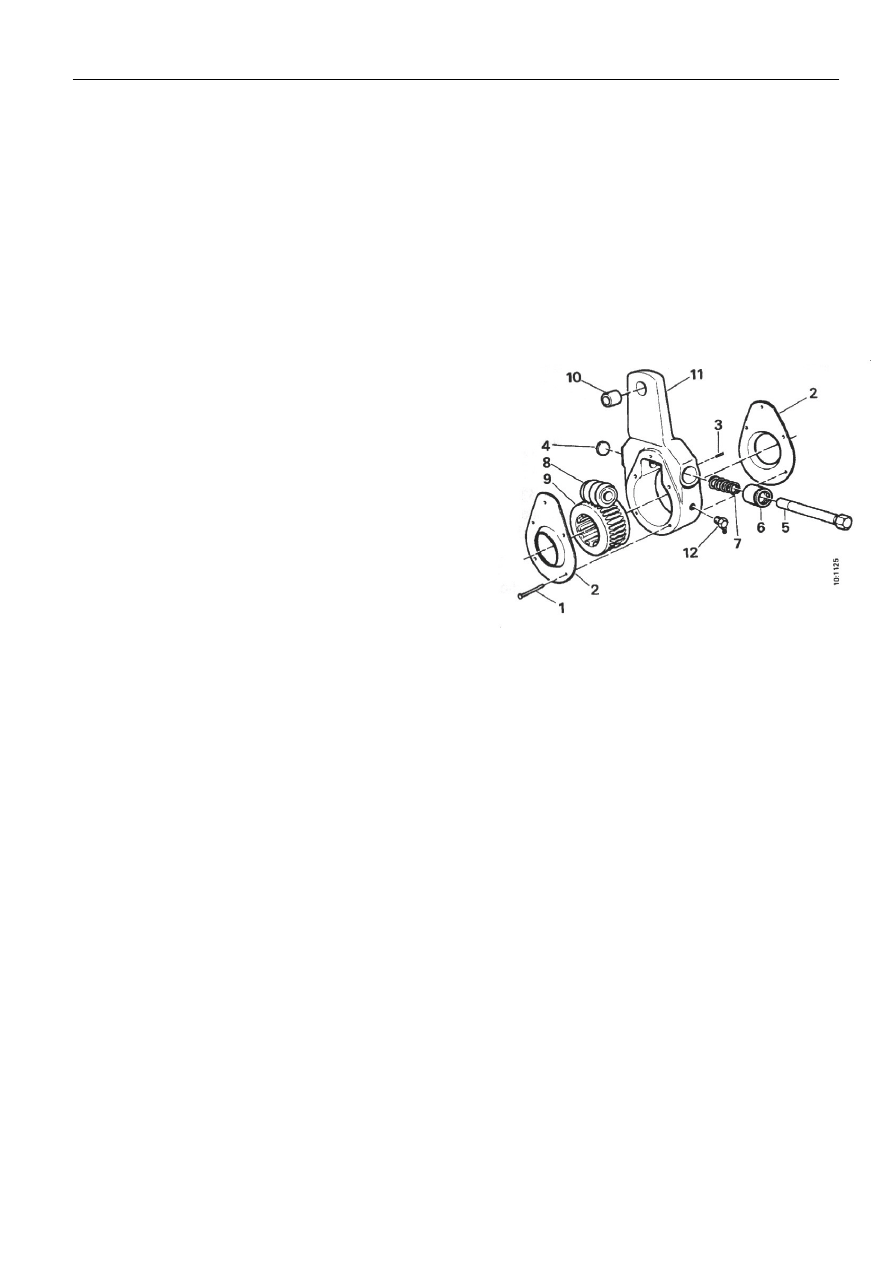

Сборка

1    Смажьте ходовой винт 8, червячную шестерню 9 и

вал 5 смазкой.

2    Установите штифт используя молоток или

подходящий пробойник.

3    Установите стопорную втулку 6 и пружину сжатия

7 на вал5.

4    Вставьте ходовой винт 8, червячную шестерню 9 и

вал 5 в корпус11.

5    Установите регулятор зазора в пресс и вдавите

вал, используя подходящий пробойник.

6    Вдавите вниз вал достаточно далеко для того,

чтобы шестигранная головка на конце была
свободной от стопорной втулки 6, когда
нажимается.


      Если вал вдавлен вниз слишком далеко, поверните

регулятор зазора и вдавливайте  в другом
направлении, пока шестигранная головка на конце
вала не будет свободной от стопорной втулки 6
при нажатии.

7    Наполните корпус смазкой для шасси и заклепайте

две крышки 2.

8    Установите новый уплотнительный диск 4.


1 Заклепка
2 Крышка
3 Штифт
4 Уплотнительный диск
5 Вал
6 Стопорная втулка
7 Пружина сжатия
8 Ходовой винт
9 Червячная шестерня
10 Втулка
11 Корпус
12 Штуцер для смазки















Регулятор зазора



10:02-06

31

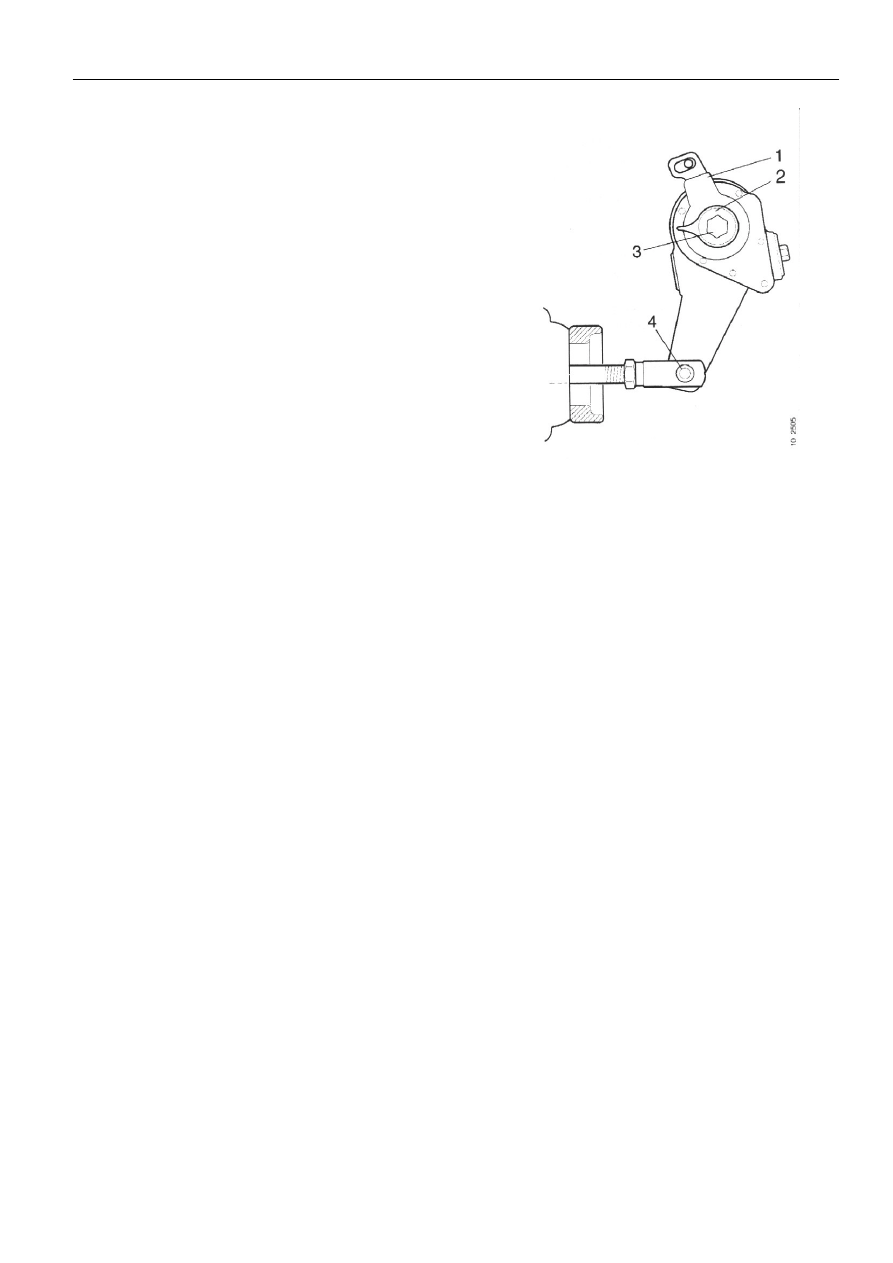

Установка на грузовик

1    Установите регулятор зазора на  вал разжимного

кулака тормоза так, чтобы стрелка на регуляторе
соответствовала направлению, в котором он
движется  во время торможения.

2    Установите индикатор износа 2 и болт 3,

закрепляющий регулятор зазора. Когда новые
тормозные накладки установлены, индикатор
износа должен указывать вперед.

3    Установите палец вилки 4 и чеку на толкатель

тормозной камеры.

4  Отрегулируйте регулятор зазора. Смотрите

страницу 31.





1 Кронштейн с направляющей
2 Индикатор износа тормозной

накладки

3 Болт
4 Палец вилки
