Тормозная камера с пружинным энергоаккумулятором



10:02-06

24

Тормозная камера с  пружинным энергоаккумулятором


Снятие тормозной камеры  с пружинным энергоаккумулятором с грузовика

1  Поставьте подпорки впереди и сзади, по крайней мере, под двумя колесами.
2  Выключите из работы стояночный тормоз.
3  Откручивайте разжимаемый болт до тех пор, пока стояночный тормоз полностью не

освободится от определенного колеса.

4  Включите снова в действие стояночные тормоза на других колесах.
5  Отсоедините штуцера сжатого воздуха.
6  Снимите палец вилки между вилкой  и регулятором зазора.
7  Снимите  тормозную камеру с  пружинным энергоаккумулятором.



































Тормозная камера с пружинным энергоаккумулятором



10:02-06

25

Снятие детали пружинного энергоаккумулятора с  тормозной камеры


Тормозная камера с  пружинным энергоаккумулятором, снимаемая с грузовика

1   Вытащите толкатель рукой и установите 50мм распорную деталь между камерой 12 и вилкой

14.

2   Промаркируйте деталь пружинного  энергоаккумулятора по отношению к детали тормозной

камеры.

3   Снимите всасывающую трубку 2  с детали рабочего тормоза.
4   Открутите зажим 8.Снимите деталь 1 пружинного энергоаккумулятора и диафрагму 3 детали

рабочего тормоза.


Тормозная   камера  с пружинным энергоаккумулятором  на грузовике
1   Включите в действие стояночный тормоз.
2   Закрепите толкатель 50мм распорной деталью между камерой 12 и вилкой14.

1   Поставьте подпорки впереди и сзади, по крайней мере, под двумя колесами.
2   Выключите из работы стояночный тормоз.
3   Откручивайте разжимаемый болт до тех пор, пока стояночный тормоз полностью не

освободится от определенного колеса.

4   Включите снова в действие стояночные тормоза на других колесах.
5   Отсоедините штуцера сжатого воздуха.
6   Промаркируйте деталь пружинного энергоаккумулятора по отношению к детали тормозной

камеры.

7   Снимите всасывающую трубку 2  с детали тормозной камеры.
8   Открутите зажим 8.Снимите деталь 1 пружинного энергоаккумулятора.

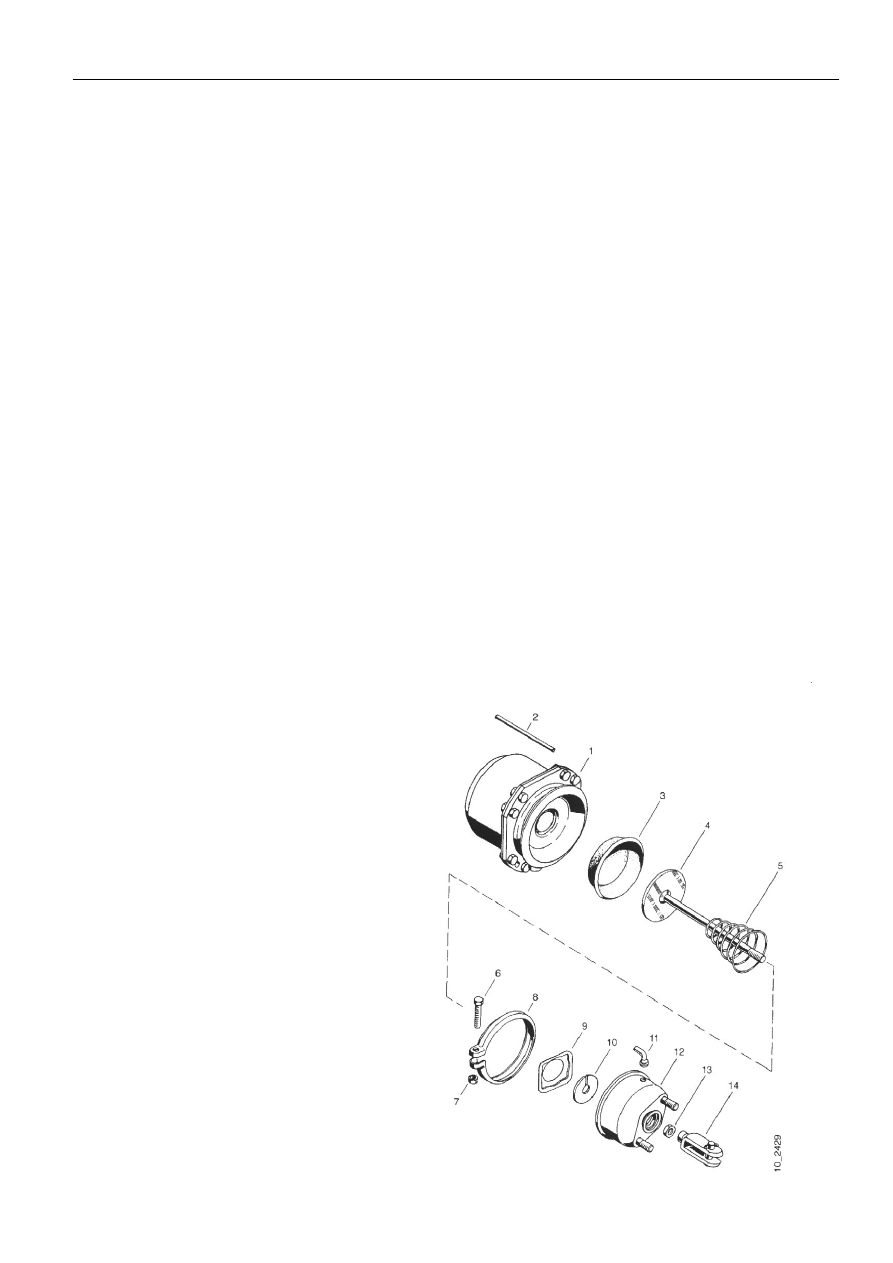

1 Деталь пружинногоэнергоаккумулятора
2 Трубка
3 Диафрагма
4 Толкатель
5 Пружина сжатия
6 Болт
7 Гайка
8 Зажим
9 Прижимная планка
10 Шайба
11 Согнутый рукав
12 Камера
13 Гайка
14 Вилка





Тормозная камера с пружинным энергоаккумулятором



10:02-06

26

Сборка детали пружинного энергоаккумулятора и детали тормозной
камеры

1   Убедитесь, что разжимаемый болт тормозной камеры с  пружинным энергоаккумулятором

полностью откручен.

2    Вытащите толкатель рукой и установите 50мм распорную деталь между камерой 12 и вилкой.
3   Поставьте диафрагму 3 на толкатель 4.Установите камеру 1 пружинного энергоаккумулятора к

тормозной камере согласно маркировке.

4   Затяните зажим 8.
Момент затяжки 10-12нм.
5   Снимите распорную деталь с толкателя.
6   Установите штуцеры сжатого воздуха и всасывающую трубку тормозной камеры  пружинного

энергоаккумулятора на грузовик. Поместите диафрагму 3 на толкатель4.Установите камеру 1
пружинного энергоаккумулятора  к  тормозной камере.


Камера пружинного энергоаккумулятора на грузовике
1    Поставьте диафрагму 3 на толкатель 4.Установите камеру 1 пружинного энергоаккумулятора к

тормозной камере  согласно маркировке.


ВНИМАНИЕ! Используйте маркировки на деталях, чтобы убедиться, что все они правильно

собраны по отношению друг к другу.


2   Затяните зажим 8.
Момент затяжки 10-12нм.
3   Установите штуцеры сжатого воздуха и

всасывающую трубку.

4    Закручивайте разжимаемый болт, с тем чтобы

стояночный тормоз включился в работу на
определенном колесе.


ВНИМАНИЕ! Соедините сжатый воздух с тормозной
камерой пружинного энергоаккумулятора. Это
облегчает закручивание разжимаемого болта и
позволяет избежать  перерезания ниток  нарезанной
резьбы.

5    Снимите крепежное приспособление с толкателя.

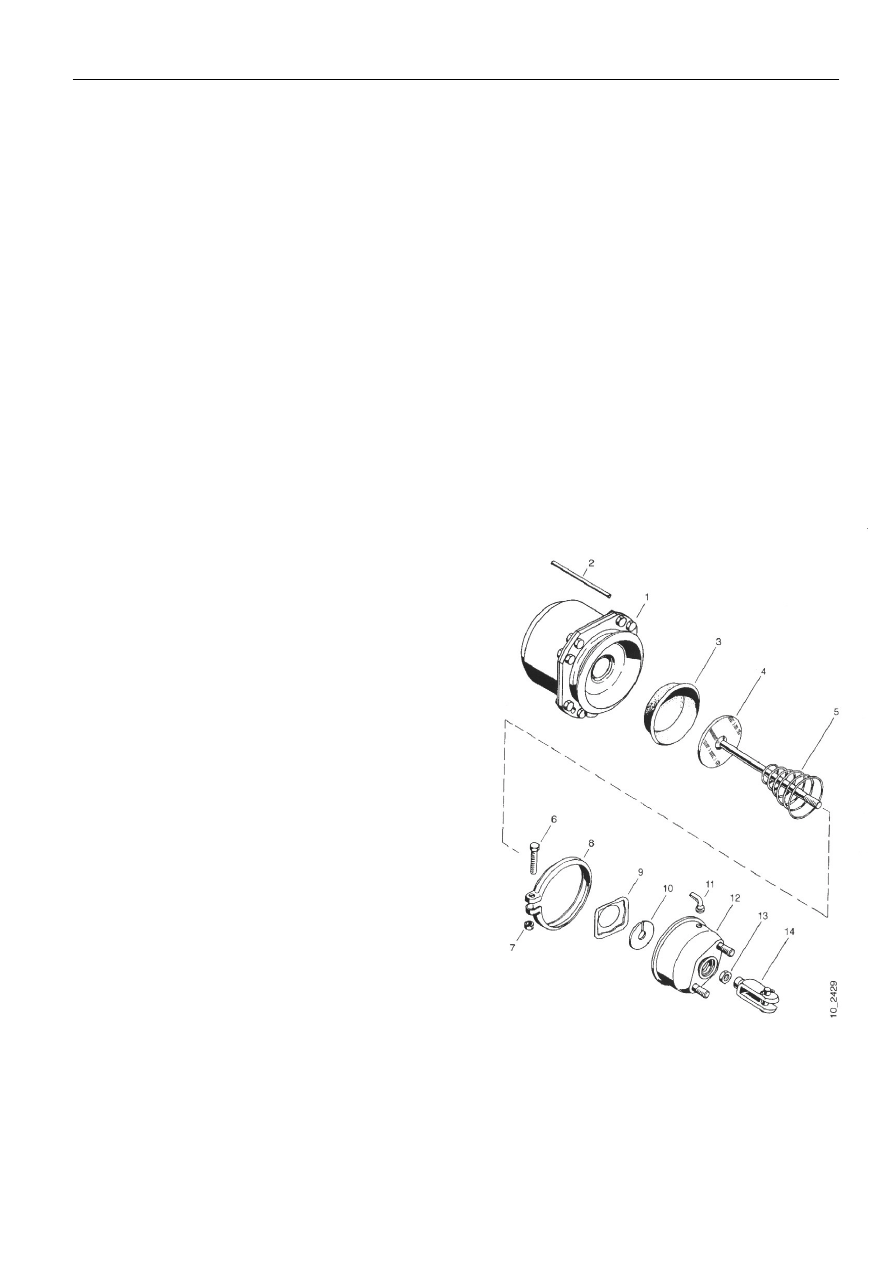

1 Деталь пружинного энергоаккумулятора
тормоза
2 Трубка
3 Диафрагма
4 Толкатель
5 Пружина сжатия
6 Болт
7 Гайка

8 Зажим
9 Прижимная планка
10 Шайба
11 Согнутый рукав
12 Камера
13 Гайка
14 Вилка

Тормозная камера с пружинным энергоаккумулятором



10:02-06

27

Установка тормозной камеры с   пружинным энергоаккумулятором
на грузовик


1   Убедитесь, что разжимаемый болт камеры пружинного энергоаккумулятора полностью

откручен.

2   Отрегулируйте установку вилки и закрепите стопорной гайкой. Размеры  в таблице на странице

33.

3   Установите камеру пружинного энергоаккумулятора и установите палец вилки в регулятор

зазора.

4   Закручивайте разжимаемый болт камеры пружинного энергоаккумулятора, чтобы стояночный

тормоз включился в работу на определенном колесе.


ВНИМАНИЕ! Используйте маркировки на деталях, чтобы убедиться, что все они правильно
собраны по отношению друг к другу.


Разборка тормозной камеры  с пружинным энергоаккумулятором

Запасные части для тормозной  камеры с  пружинным энергоаккумулятором не хранятся отделом
запасных частей. Поэтому описание для разборки и сборки тормозной камеры с пружинным
энергоаккумулятором отсутствует.

ВНИМАНИЕ! Разборка тормозной камеры с  пружинным энергоаккумулятором без описания
может привести к серьезным травмам из-за сильного сжатия пружины.
