Тормозная система грузовиков Scania. Руководство - часть 50

Тормозные колодки и тормозные накладки



10:02-06

20

Тормозные колодки и накладки


Общее

На все грузовики установлены тормозные колодки, которые имеют  асбестовые накладки.
Накладки приклепаны к колодкам. Все накладки имеют индикатор износа в форме полосы на
стороне накладки.








































Вал разжимного кулака



10:02-06

21

Вал разжимного кулака


Общее

Вал разжимного кулака  переводит крутящий момент с регулятора зазора на тормозные колодки
через самую дальнюю от центра часть регулятора зазора, S-разжимной кулак.









































Тормозные камеры



10:02-06

22

Техническое обслуживание и ремонт



Тормозная камера


Демонтаж

1   Пометьте камеру и крышку по отношению к зажиму.

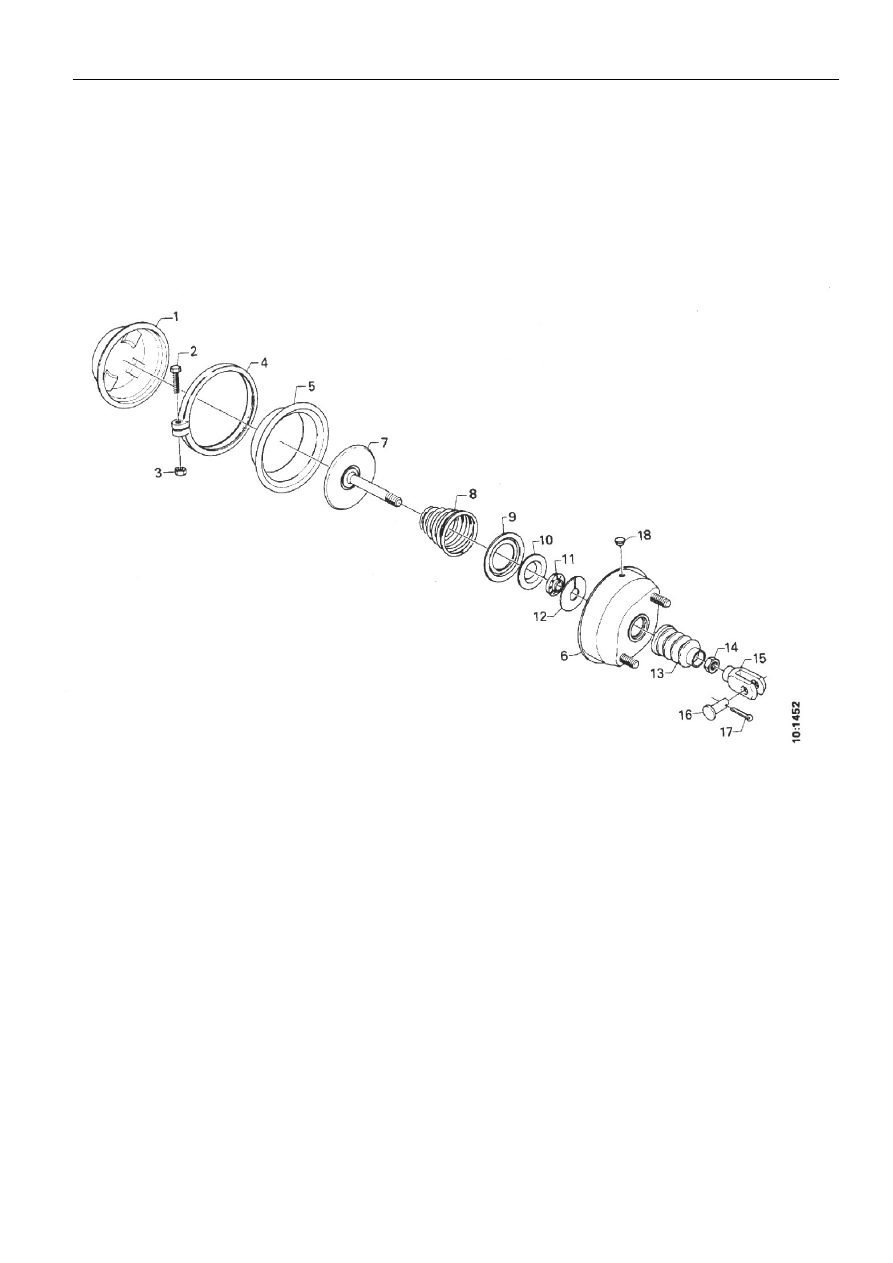

2   Разберите тормозную камеру как проиллюстрировано на рисунке.
























1 Крышка
2 Болт
3 Гайка
4 Зажим
5 Диафрагма
6 Камера

7 Толкатель
8 Нажимная пружина
9 Крышка
10 Крышка
11 Кольцо
12 Шайба

13 Чехол
14 Шестигранная гайка
15 Вилка
16 Палец вилки
17 Чека
18 Пробка














Тормозные камеры



10:02-06

23


Проверка и прочистка

1   Прочистите все детали.
2   Проверьте все части, заменяя поврежденную или изношенную деталь.


Сборка

1   Соберите тормозную камеру согласно иллюстрации на предыдущей странице.

ВНИМАНИЕ! Используйте маркировки на деталях, чтобы убедиться, что все они правильно
собраны по отношению друг к другу.
2   Затяните зажим до 10-12нм.
3   Установите тормозную камеру на грузовик. Затяните гайки до 100 нм.

ВНИМАНИЕ! Вилка закрепляется на толкателе после того, как основная установка была сверена
с  описанием в руководстве ремонтной мастерской “Проверка тормозной системы”.
