Тормозная система грузовиков Scania. Руководство - часть 55

Регулятор зазора



10:02-06

43

Установка силы пружины

При установке силы пружины  предпочтение отдается
инструменту для установки 98236. Если его нет в
наличии, сила пружины может быть установлена при
использовании пресса. Смотрите страницу 41 для
установки в прессе.

Установка при использовании установочного
инструмента

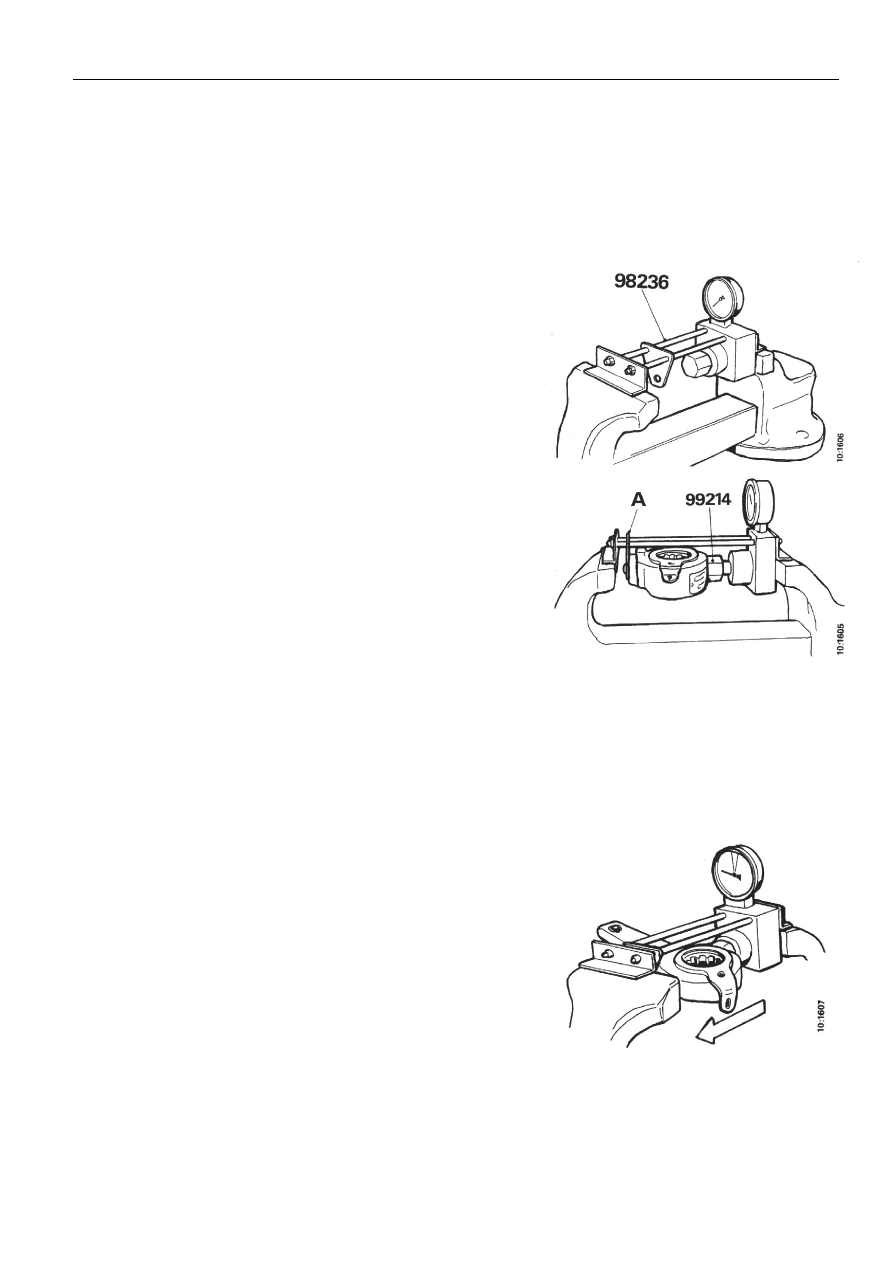

1    Вставьте установочный инструмент 98236 в тиски.










2    Вставьте регулятор зазора в инструмент.
Шестигранник(99214) должен подгонять отверстие  в
задней крышке. Шестигранник на ходовом винте
следует закреплять в крепящем кронштейне(А).

ВНИМАНИЕ! Если кронштейн с направляющей
размещен против А установить регулятор зазора с
существующим кронштейном с направляющей не
представляется возможным.

Замените кронштейн с направляющей на другой,
который расположен напротив отверстия пальца
вилки.

Отрегулируйте силу пружины  согласно указаниям,
содержащимся в 3-9. Затем замените на
оригинальный кронштейн с направляющей.

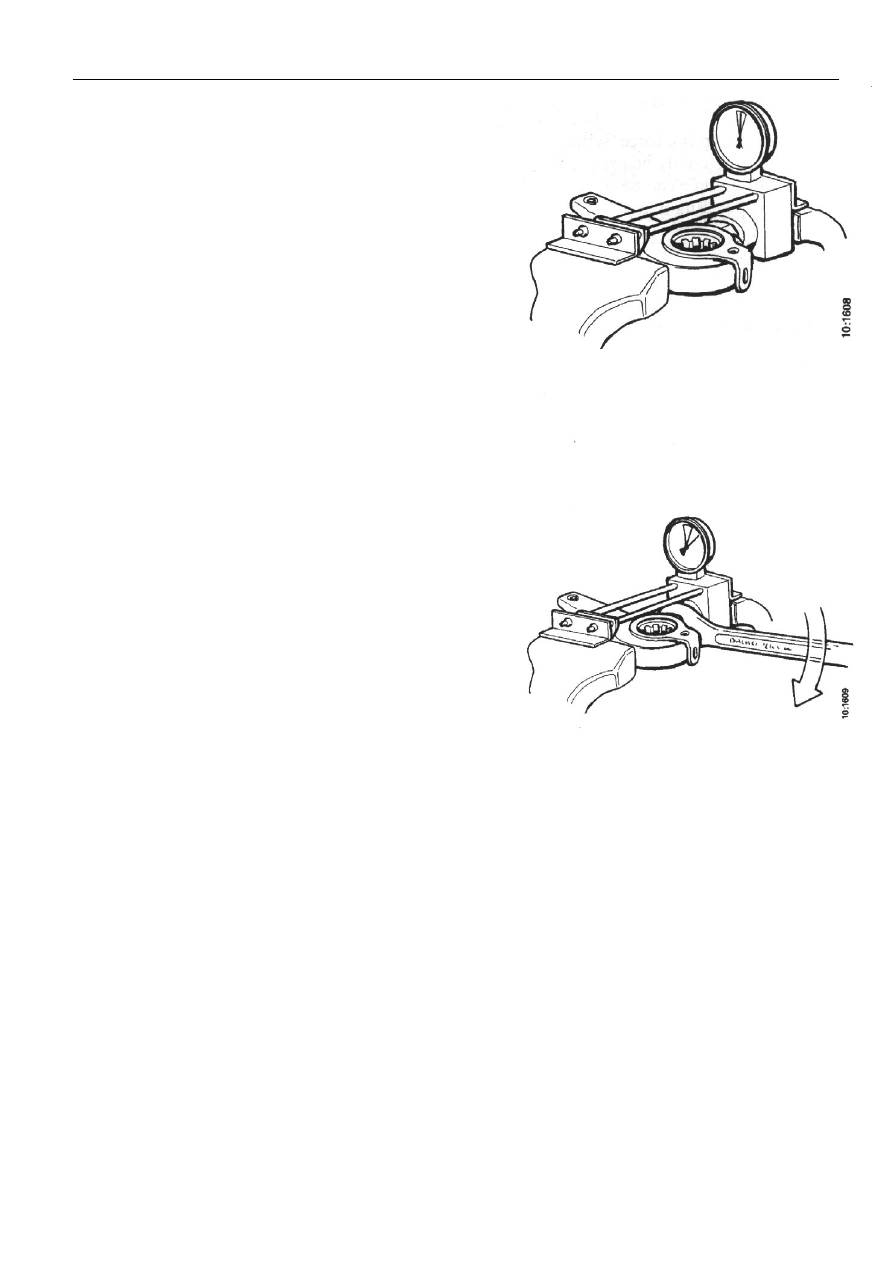

3   Поместите регулятор зазора под нагрузку,

затягивая крышку до тех пор, пока манометр
давления не покажет 10.Поворачивайте
кронштейн с направляющей по часовой стрелке
так, чтобы зубчатая рейка в регуляторе зазора
вошла в свою выемку.






Регулятор зазора



10:02-06

44

1   Продолжайте давать нагрузку на регулятор зазора,

пока стрелка на манометре давления не будет в
красной зоне. Кронштейн с направляющей
следует вернуть к начальной точке, после
отсоединения конусной втулки. Если кронштейн с
направляющей жесткий, толкните его пальцем в
исходное  положение.















2   Если кронштейн с направляющей возвращается

обратно, когда стрелка на манометре вне красной
зоны, сила регулируется или затяжкой или
ослаблением задней крышки  шестигранником на
инструменте.













3   Освободите регулятор зазора.
4   Повторяйте пункты 3-6, пока  не получите

желаемую силу соединения во время двух
последовательных измерений.

5   Закрепите крышку 16, используя заклепку 13.
6   Наполните регулятор зазора универсальной

смазкой через пресс-масленку для смазки.










Регулятор зазора



10:02-06

45

Установка в пресс
(Если инструмент для установки отсутствует)

1   Поместите регулятор зазора в подходящий пресс с

шестигранником ходового винта наверх.
Применяйте силу 2000 нм к ходовому винту.

2   Двигайте кронштейн с направляющей  по часовой

стрелке до упора. Кронштейн с направляющей
должен оставаться в этом положении.

3   Немного увеличьте силу  на ходовой винт. При

силе 3530-3730 н кронштейн с направляющей
должен возвратиться  в  исходное положение.




4   Если кронштейн с направляющей возвращается

при более низкой или более высокой силе, силу
пружины следует отрегулировать. Поверните  с
помощью внутреннего торцового ключа крышку
16 по часовой стрелке или против часовой
стрелки.

5   Повторяйте пункты от 2 до 4, пока  не получите

правильное  соединение.

6   Если сила пружины   установлена правильно,

закрепите крышку 16,используя заклепку 13.






























Регулятор зазора



10:02-06

46

Установка на грузовик

1   Установите регулятор зазора на  вал  разжимного

кулака тормоза так, чтобы стрелка на регуляторе
соответствовала направлению, в котором он
движется  во время торможения.

2   Установите индикатор износа 2 и болт 3,

закрепляющий регулятор зазора. Когда новые
тормозные накладки установлены, индикатор
износа должен указывать вперед.

3  Установите палец вилки 4 и чеку на толкатель

тормозной камеры.

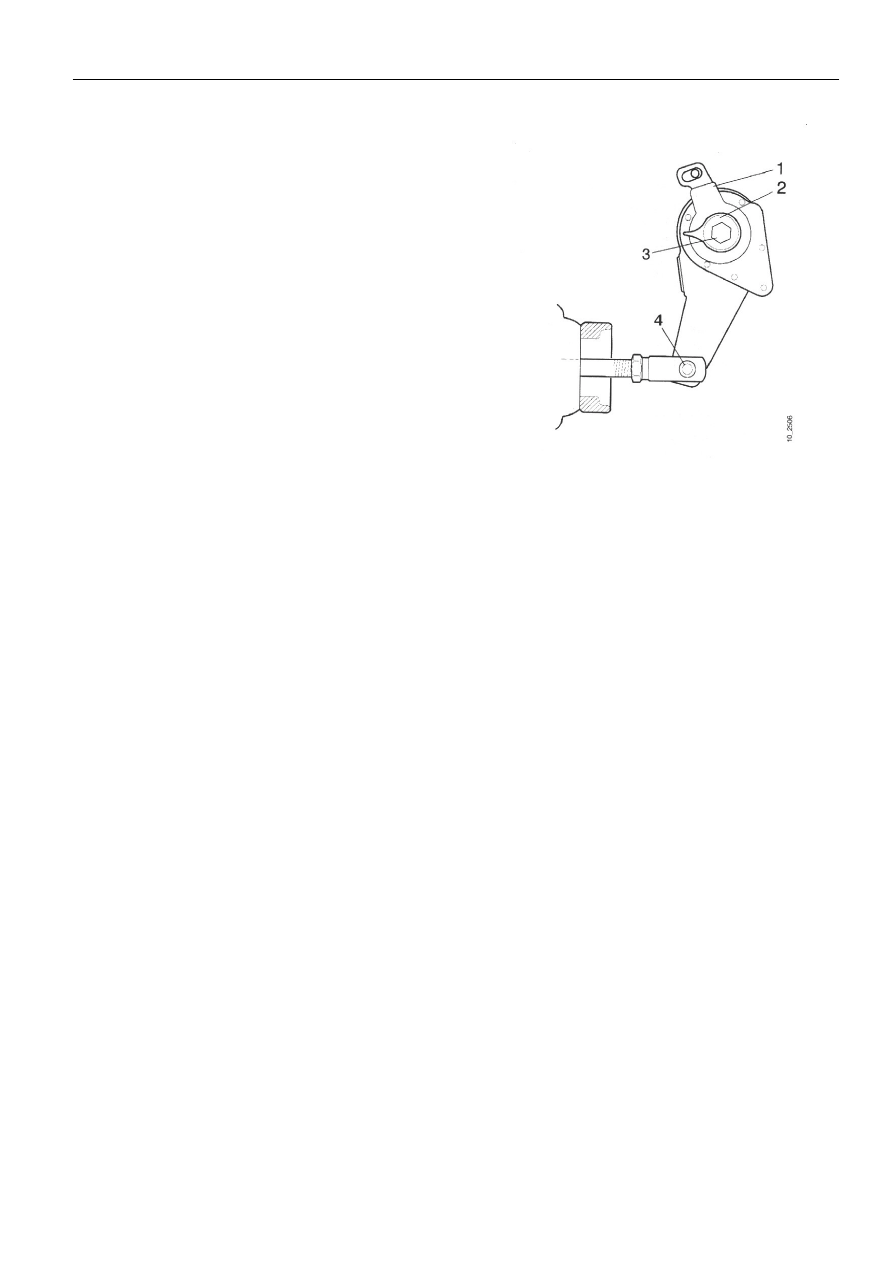

1 Кронштейн с направляющей
2 Индикатор износа тормозной
накладки
3 Болт
4 Палец вилки




























Установка
