Валы разжимных кулаков



10:02-06

52

Снятие передней оси и заднего неведущего дополнительного моста

1   Снимите ступицу. Смотрите буклет для

определенной ступицы в руководстве по
обслуживанию, группа 9.

2   Снимите чеку и палец вилки с толкателя

тормозной камеры.

3   Снимите болт 3, закрепляющий регулятор зазора,

и гайку, закрепляющую кронштейн, с
направляющей 1. Снимите регулятор зазора. На
левой стороне ведущей оси  вал разжимного
кулака  должен выбиваться на короткое
расстояние.

4   Прочистите вал разжимного кулака  тормоза,

чтобы избежать попадание грязи во втулки,  при
наличии грязи  выбейте ее, используя мягкий
молоток.


ВНИМАНИЕ! Держите уплотнители на валу между
кронштейном тормозной камеры и кронштейном
подшипника.

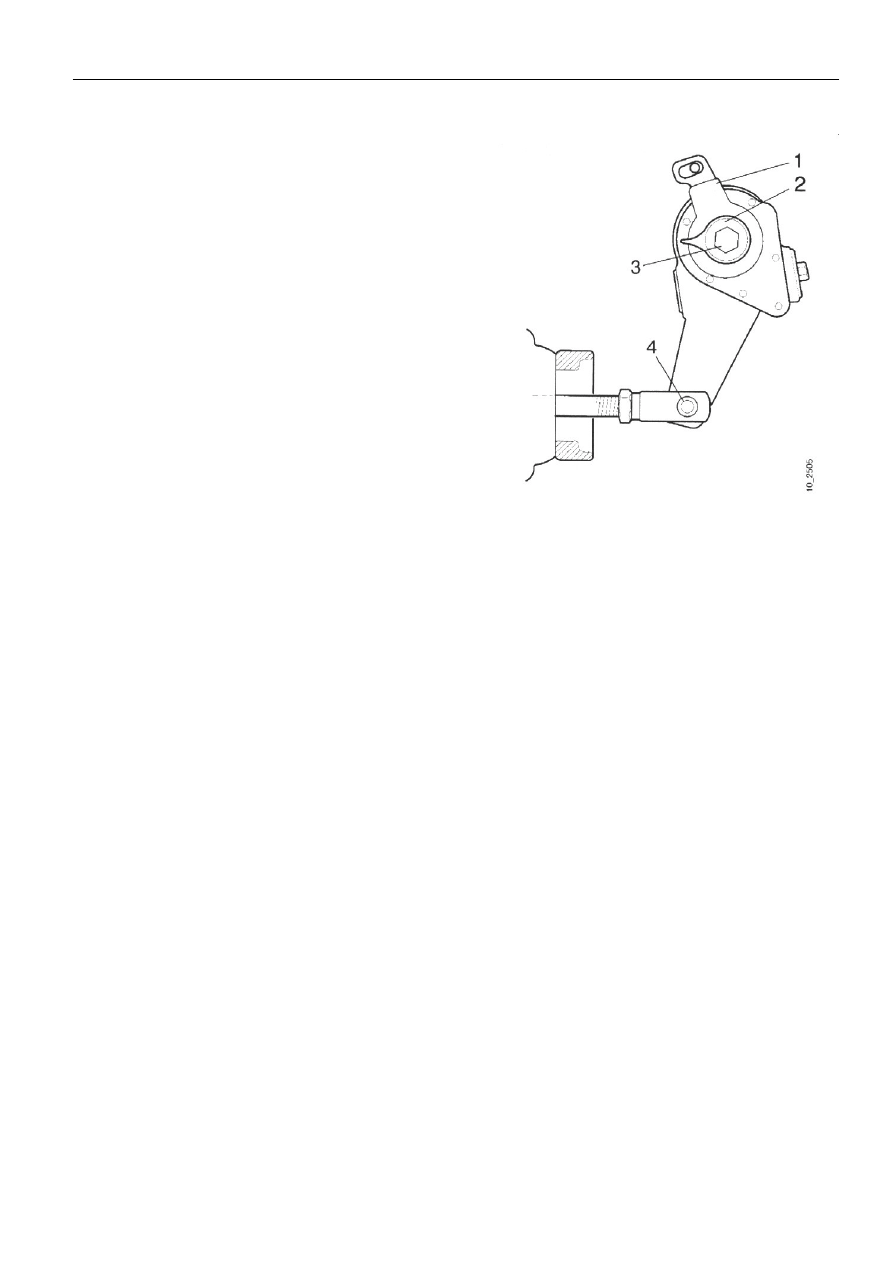

1 Кронштейн с направляющей
2 Индикатор износа тормозной накладки
3 Болт
4 Палец вилки



























Валы разжимных кулаков



10:02-06

54

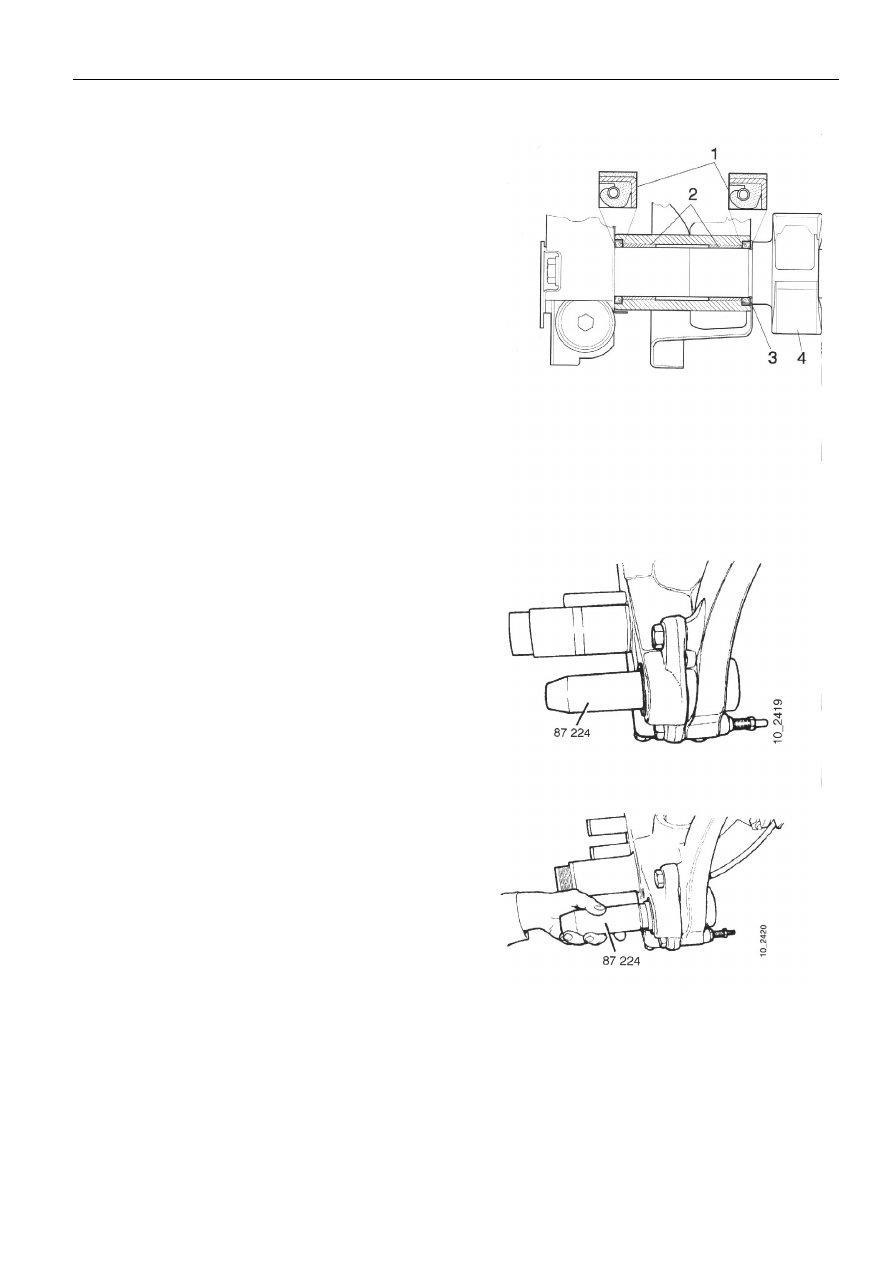

Замена уплотнителей и втулок для валов разжимных кулаков  передней оси

1   Снимите тормозной щиток.
2   Снимите уплотнители, используя отвертку.












1 Уплотнитель
2 Втулка
3 Уплотнитель
4 Вал разжимного кулака







3   Выбейте втулки (две на каждой шейке), используя

пробойник 87224

4   Прочистите отверстие вала разжимного кулака

перед установкой новых втулок.







5   Установите новые втулки и вбейте их, используя

пробойник 87224.
Вбейте новую втулку с каждой стороны, соблюдая
промежуток для смазки между ними.

6   Проверьте  и прочистите сливное отверстие.












Валы разжимных кулаков



10:02-06

55


1   Возьмите новые уплотнители, заполните их

смазкой и поверните  в правый верхний угол
согласно рисунку на предыдущей странице.

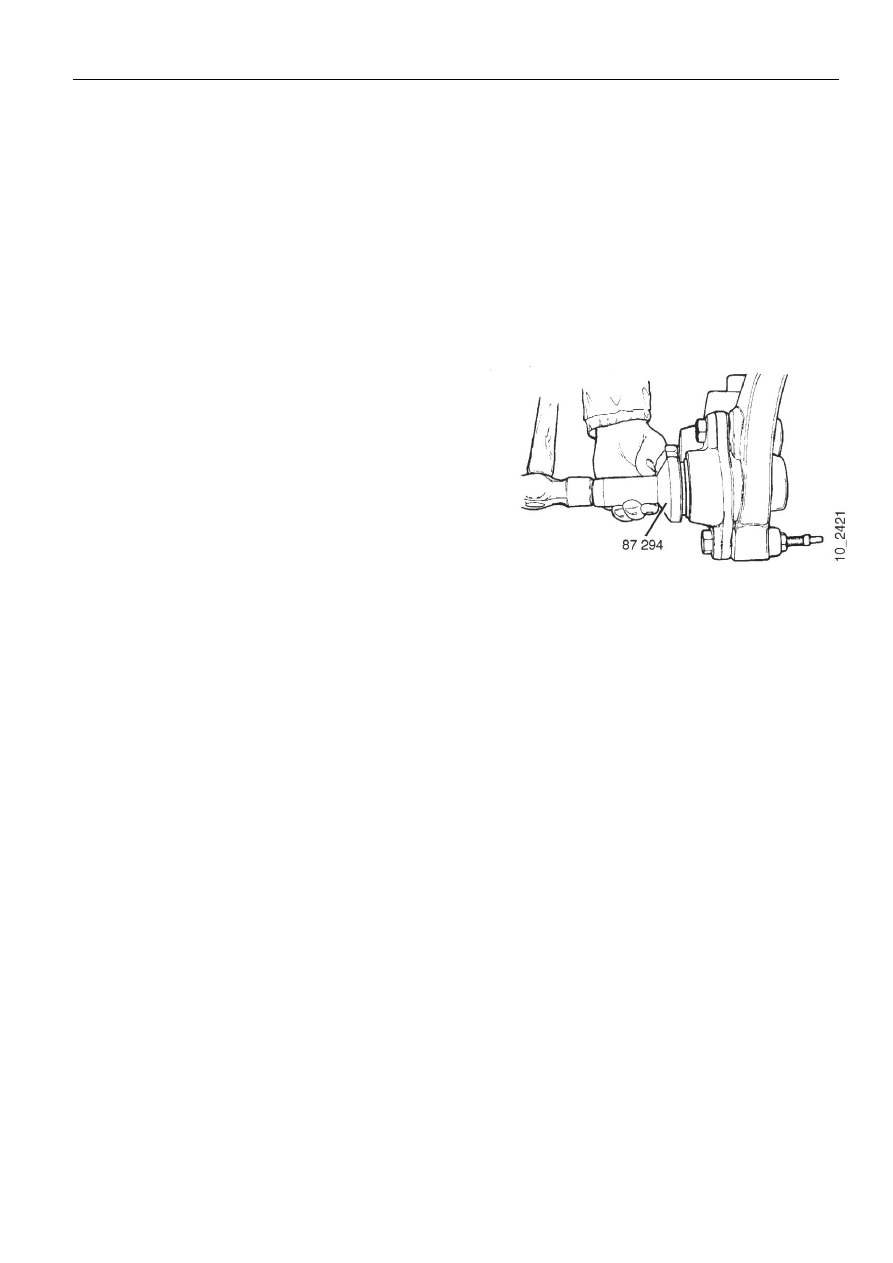

2   Вбейте новые уплотнители, используя пробойник

87294.


ВНИМАНИЕ! Поворачивайте уплотнители в правый
верхний угол согласно рисунку.

3   Установите тормозной щиток.

































Валы разжимных кулаков



10:02-06

56

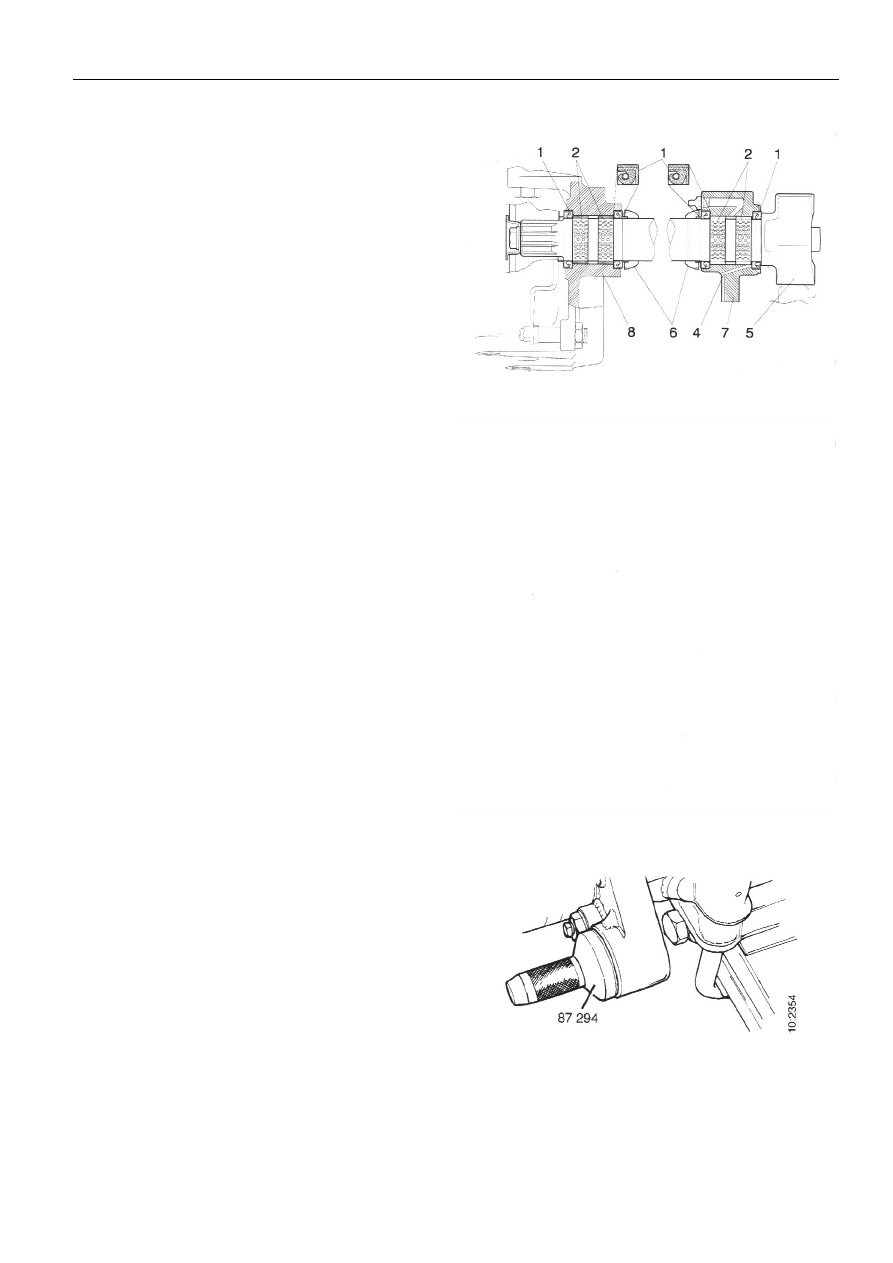

Замена уплотнителей и втулок для  валов разжимных кулаков, задней оси

1   Снимите состоящий из двух частей тормозной

щиток.

2   Выбейте уплотнители с кронштейна тормоза.











1 Уплотнитель
2 Втулка
4 Сливной канал
5 Вал разжимного кулака
6 Уплотнитель
7 Кронштейн тормозной камеры
8 Кронштейн подшипника


3   Установите втулки, используя пробойник 87223.
4   Прочистите отверстие  вала разжимного кулака

перед установкой новых втулок.

5    Установите новые втулки с внешней стороны.

Убедитесь, что они правильно расположены.
Смотрите рисунок в правой верхней части.









6   Установите внешний уплотнитель с внешней

стороны, используя пробойник 87294.
