Тормозная система грузовиков Scania. Руководство - часть 42

Ускорительный клапан тормоза прицепа



10:02-05

14

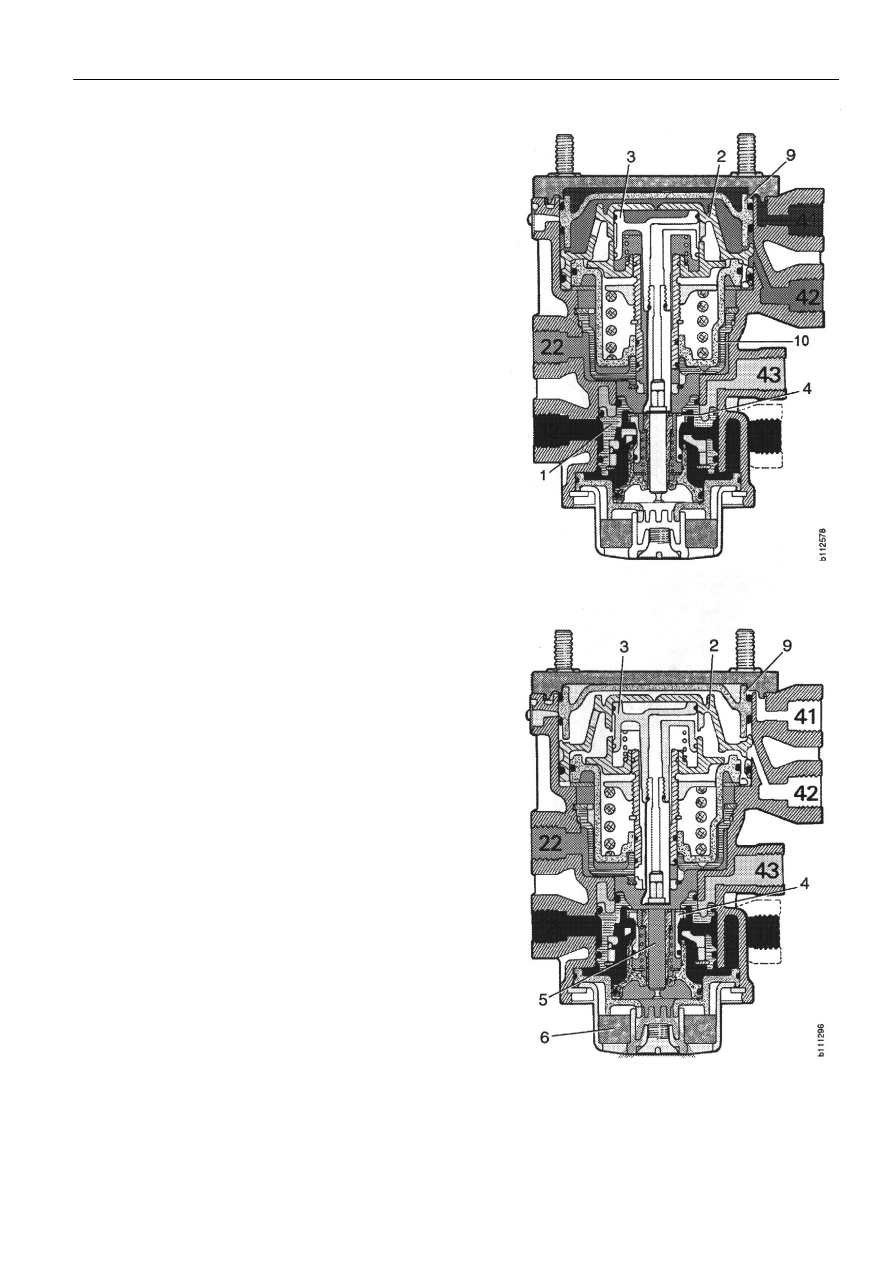

Положение равновесия

Давление в канале 22 толкает поршень 1 вниз,
вызывая закрытия клапана 4.Из-за давления в каналах
41 и 42 поршни 9,2,3 и 10 не толкаются вверх. Клапан
в положении равновесия, пока давление в любом из
каналов не поменялось.


















Отпускание тормоза

Каналы 41и 42 не под давлением. Поршни 9,2 и 3
двигаются вверх, клапан 4 закрывается, и проход 5
открывается. Канал 22 выпускается через глушитель
(6).











Пропадание  работы  в одном контрольном
контуре

Если рабочее давление к одному из каналов 41 и 42
пропало, клапан работает нормально.

Если один из контрольных контуров прекращает
работать, увеличение давления  работает ровно.


Ускорительный клапан тормоза прицепа



10:02-05

15

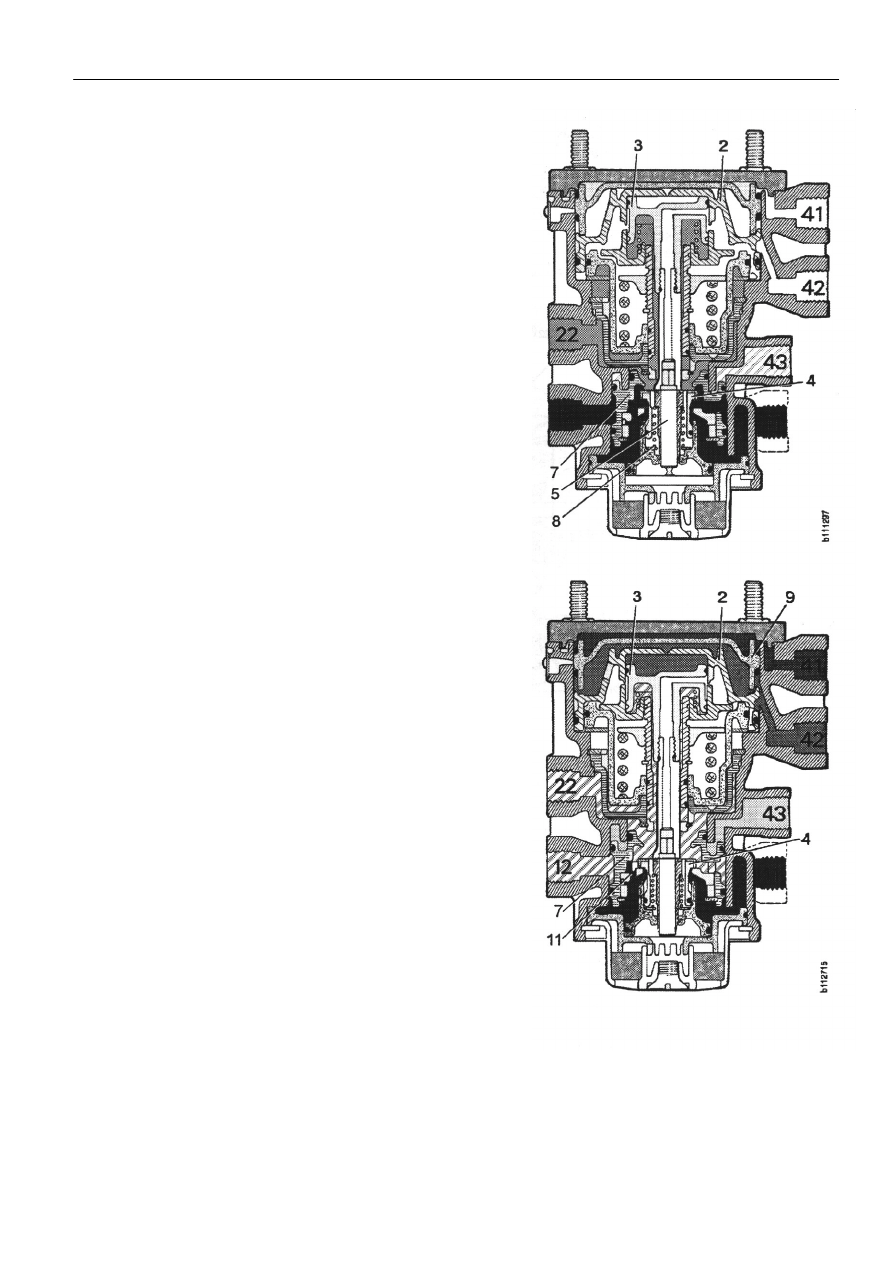

Аварийный тормоз

В каналах 41 и 42 отсутствует рабочее давление.
При работе стояночного или ручного контрольного
клапана тормоза прицепа давление в канале 43 падает.
Поршень 7 двигается вверх, и  клапан 4 открывается.
Пружина 8 препятствует открыванию  канала 5.
Воздух подачи из канала 11 идет к каналу 22, вызывая
торможение прицепа.
















Свойство вентиляции

- При повреждении контрольного трубопровода
прицепа при торможении  увеличение давления в
контрольном трубопроводе не происходит. Давление
из стояночного контура(канал 43) давит поршень 7
вниз к его нижнему положению. Давление из контура
рабочего тормоза толкает поршень 2 и 9 вниз. Когда
нет давления под поршнем 3,он давится вниз. Клапан
4 закрывается, и проход между каналами 11 и 12 почти
полностью прерывается,  остается открытым только
канал 11. Проход 11 слишком мал для создания
давления в канале 22.
Давление в канале 12 выпускается через утечку в
канале 22.












Ускорительный клапан тормоза прицепа



10:02-05

16

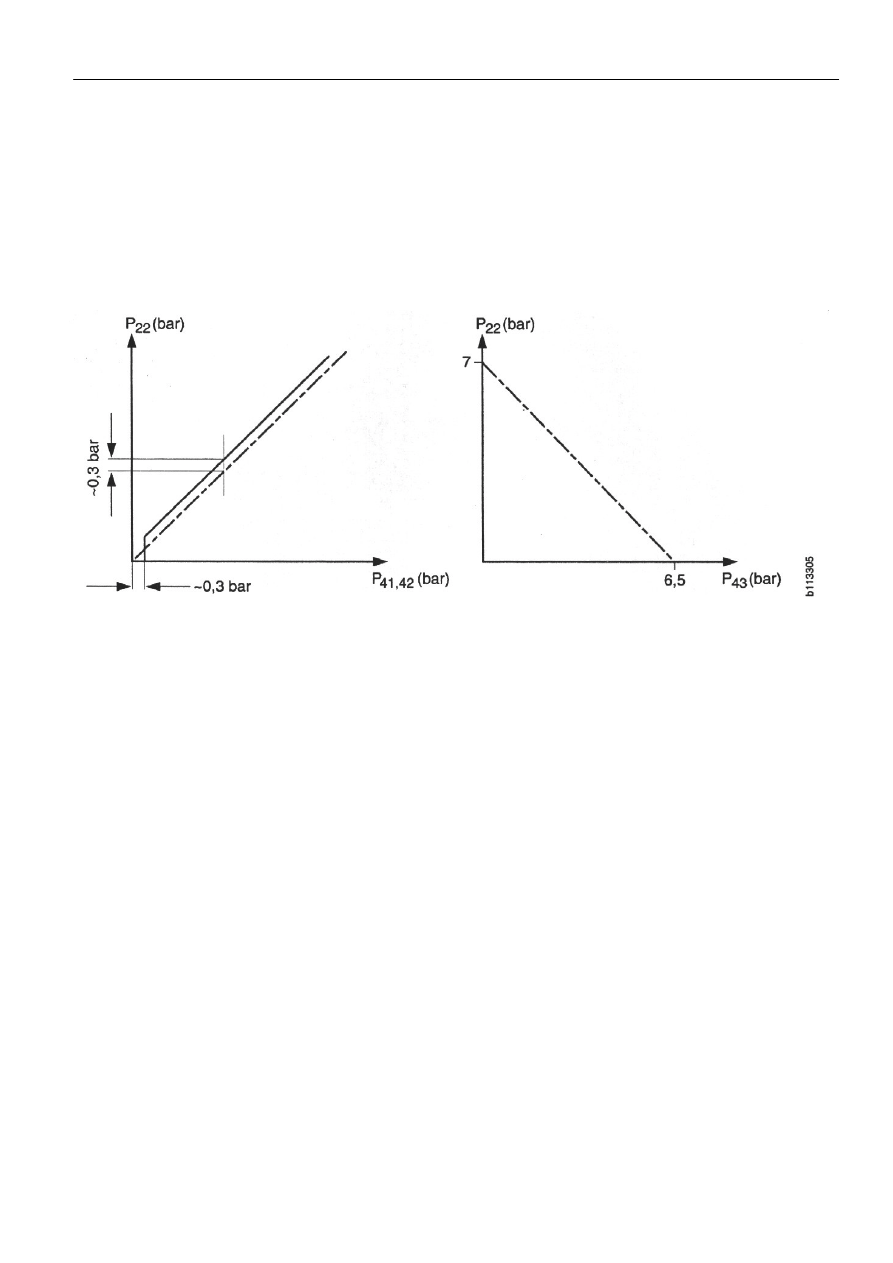

Неповрежденный трубопровод показывает нормальную работу. Регулируемое рабочее давление к
прицепу (Р22) как функция рабочего давления подачи из переднего и заднего контуров(Р41 и Р42
соответственно).Следует учитывать давление во время открытия клапана, которое  около  0.3 бар.


Пунктирная линия показывает работу стояночного тормоза (аварийный тормоз).
Сниженное давления стояночного тормоза (Р43) дает увеличенное регулируемое рабочее давление
к прицепу (Р2).


















Диаграмма для ускорительного клапана
----------=Базовая линия
Р22=Регулируемое рабочее давление к прицепу
Р41=Рабочее давление из заднего контура
Р42= Рабочее давление из переднего контура
Р43 Рабочее давление из контура стояночного тормоза
(аварийный тормоз)


















Соединения тормоза прицепа



10:02-05

17

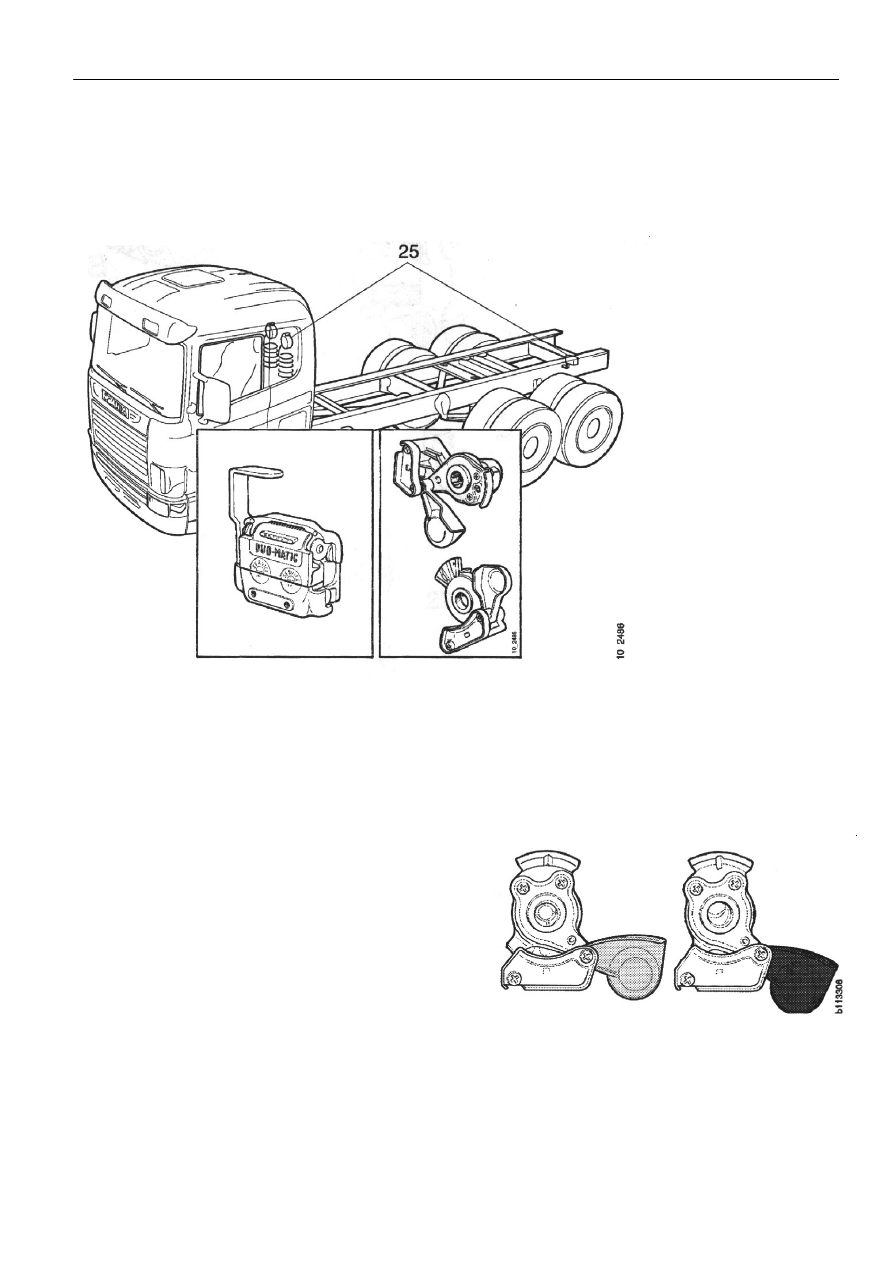

Соединения тормоза прицепа


Общее
У разных производителей   разные конструкции соединений тормоза прицепа. Два самых
распространенных типа показаны ниже:
ISO соединение, DUO-Matik соединение.























Справа: ISO соединение
Cлева: DUO-Matik соединение.

ISO соединение
Через головки соединения тормозные трубопроводы
грузовика и прицепа связываются друг с другом. Когда
две половинки головки соединяются, запорный клапан
открывается и образуется герметичный  канал для
прохода воздуха.

Чтобы избежать неправильных соединений, головки
соединения для пневматических магистралей и
контрольных трубопроводов имеют разные выступы и
разные цвета крышек. Кроме того, некоторые головки
соединений  снабжены  запорным клапаном.


Слева: Головка соединения для
контрольного трубопровода, с запорным
клапаном.
Справа: Головка соединения для
контрольного трубопровода, без
запорного клапана.
