Тормозная система грузовиков Scania. Руководство - часть 41

Ускорительный клапан тормоза прицепа



10:02-05

10

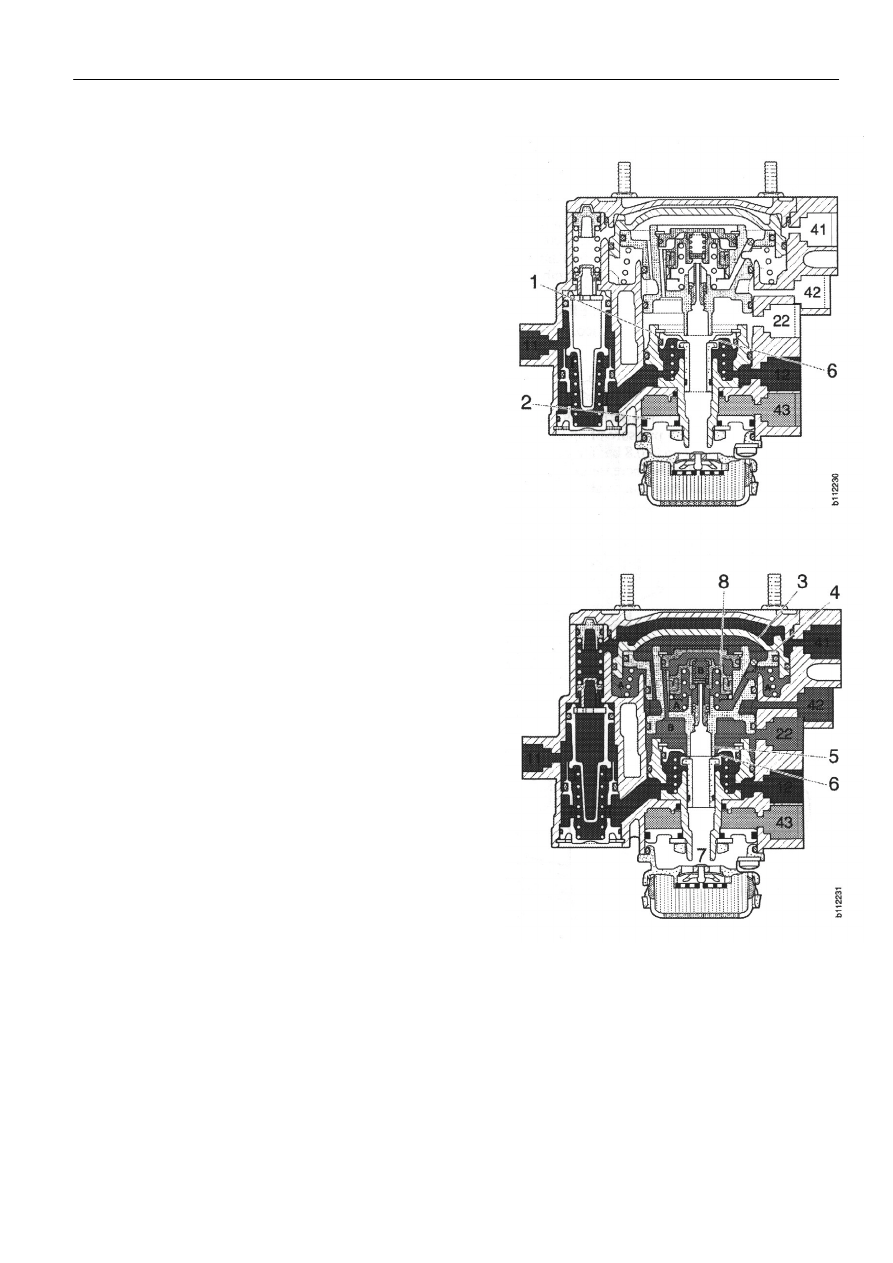

Ускорительный клапан тормоза прицепа, версия 1,Wabco

Давление подачи идет из впускного канала 11 через
выпускной канал 12 к пневмомагистрали.

Рабочее давление из стояночного контура в канале 43
толкает поршень2 вниз, заставляя поршень 1
оставаться в нижнем положении и закрывать клапан 6.


















Положение торможения

Рабочее давление заднего контура входит в канал
41.Рабочее давление переднего контура входит в канал
42.Поршни 3 и 4 толкаются вниз, клапан 5
закрывается, а клапан 6 открывается. Это дает
возможность воздуху подачи  идти из впускного
канала 11 к участку контроля прицепа во впускной
канал 22,  вызывая торможение прицепа.

Если канал 22 под давлением, давление также
образуется в пространстве В. Давление в В толкает
поршень 8 вниз  и закрывает отверстие к глушителю
(7).Если давление в канале 22 и пространстве В на  0.3
бар выше, чем давление в канале 41 и 42, проход
между В и А открыт. Пока  существует равновесие
между давлением в Аи В и давлением в каналах 41 и
42, регулируемое давление в канале 22 будет на  0.3
бар выше, чем давление в 41 и 42.







Ускорительный клапан тормоза прицепа



10:02-05

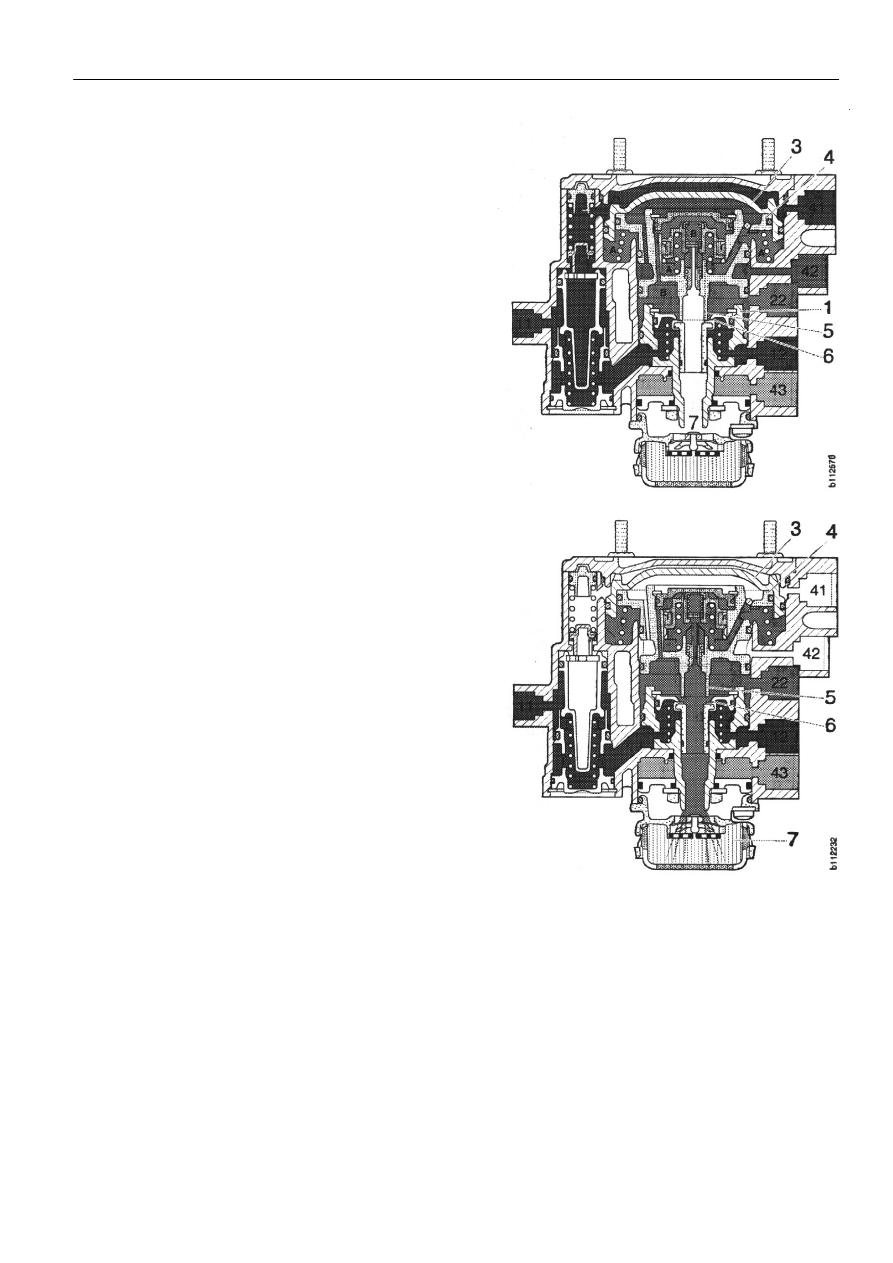

11

Положение равновесия

При  уменьшении давления  давление в канале 22 и
пространстве В толкает поршень 1, вызывая закрытие
клапана 6.Благодаря давлению в  каналах 41 и 42
клапан 5 остается  закрытым. Клапан находится  в
положении равновесия до тех пор, пока в одном из
каналов  не меняется давление.















Отпускание тормоза

Каналы 41и 42 не под давлением. Поршни 3 и 4
двигаются вверх, они открывают клапан 5 и
закрывают клапан 6.Воздух выпускается через
глушитель 7.













Пропадание  работы  в одном контрольном
контуре

Если рабочее давление к одному из каналов 41 и 42
пропало, клапан работает нормально.

Если давление в заднем контуре (канал 41) пропало,
увеличение давления работает со сниженной
мощностью.

Ускорительный клапан тормоза прицепа



10:02-05

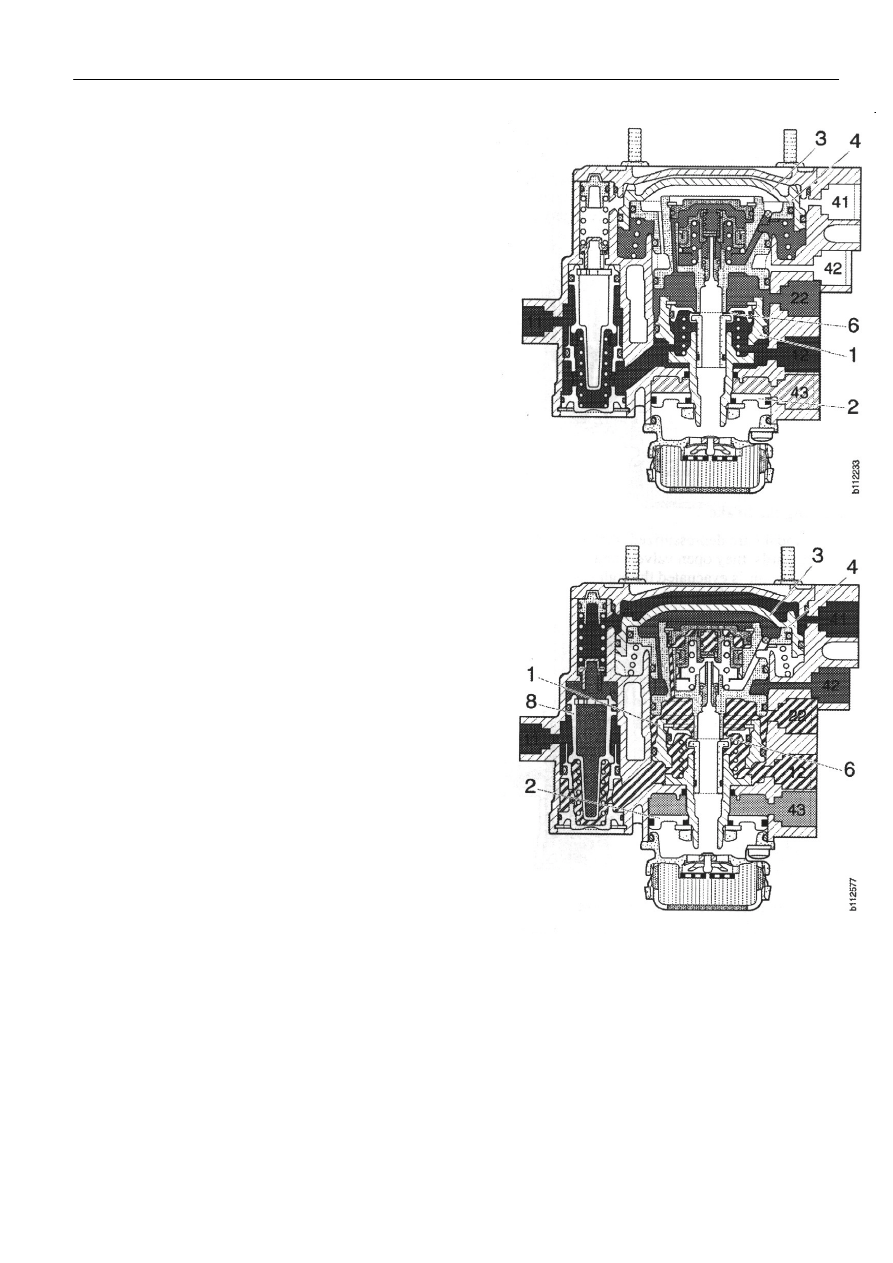

12

Аварийный тормоз


В каналах 41 и 42 отсутствует рабочее давление.
При работе стояночного или ручного контрольного
клапана тормоза прицепа давление в канале 43 падает.
Поршень 1 и 2 двигаются вверх, клапан 6 открывается,
и тормоза прицепа включаются в работу.













Свойство вентиляции


Нормальное положение управления


-Нет давления в каналах 41 и 42.Рабочее давление
может проходить в канал 11 и выходить в канале 12 и
идти дальше к пневмомагистрали прицепа.


Торможение с поврежденным контрольным
участком к прицепу


- При повреждении контрольного участка прицепа при
торможении увеличение давления в контрольном
трубопроводе не происходит. Давление из заднего
контура (канал 41) давит поршень 8 вниз, вызывая
закрытие прохода между каналом 11 и 12.Давление в
канале 12 выпускается через утечку в канале 22.




Ускорительный клапан тормоза прицепа



10:02-05

13

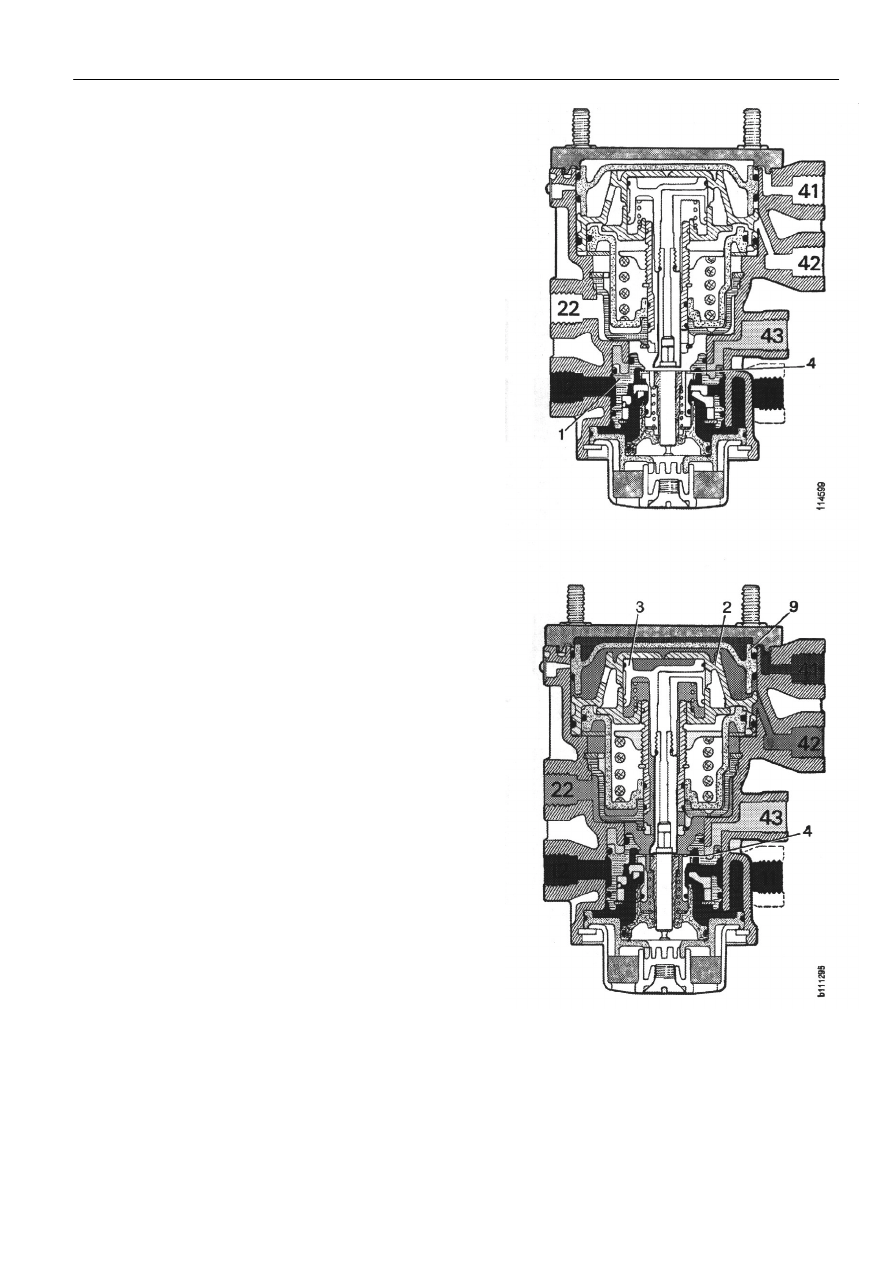

Ускорительный клапан прицепа, версия 2,Knorr

Положение управления
Давление подачи идет из впускного канала 11 через
выпускной канал 12 к пневмомагистрали.

Рабочее давление из стояночного контура в канале
(43) толкает поршень1 вниз, пока он не достигнет
своего нижнего положения, а  клапан 4 держится
закрытым.














Положение торможения
Рабочее давление переднего и заднего контуров
входит через канал 41 и 42.Поршни 9 и 2 толкаются
вниз, клапан 4 открывается, давая возможность
воздуху подачи идти из впускного канала 11 к  каналу
22 и к контрольному трубопроводу прицепа, вызывая
включение в работу тормозов прицепа. Поршень 3 в
своем исходном положении пружиной и давлением в
канале 22.
