Тормозная система грузовиков Scania. Руководство - часть 40

Ручной контрольный клапан



10:02-05

6

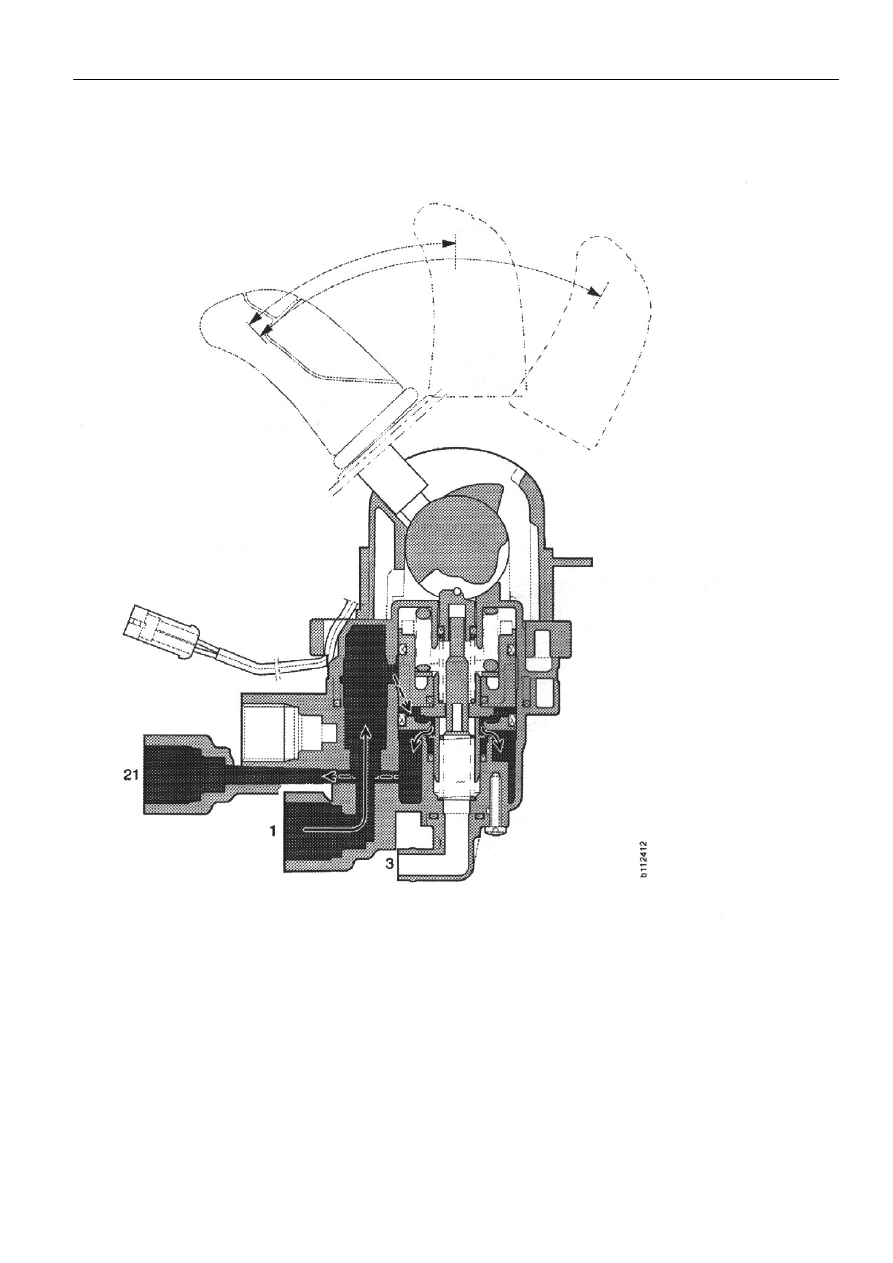

Положение управления
При опускании рычага (в  крайнем переднем положении) воздух  выходит из впускного канала(1)
через выпускной канал (21) к ускорительному клапану прицепа.











































Ручной контрольный клапан



10:02-05

7

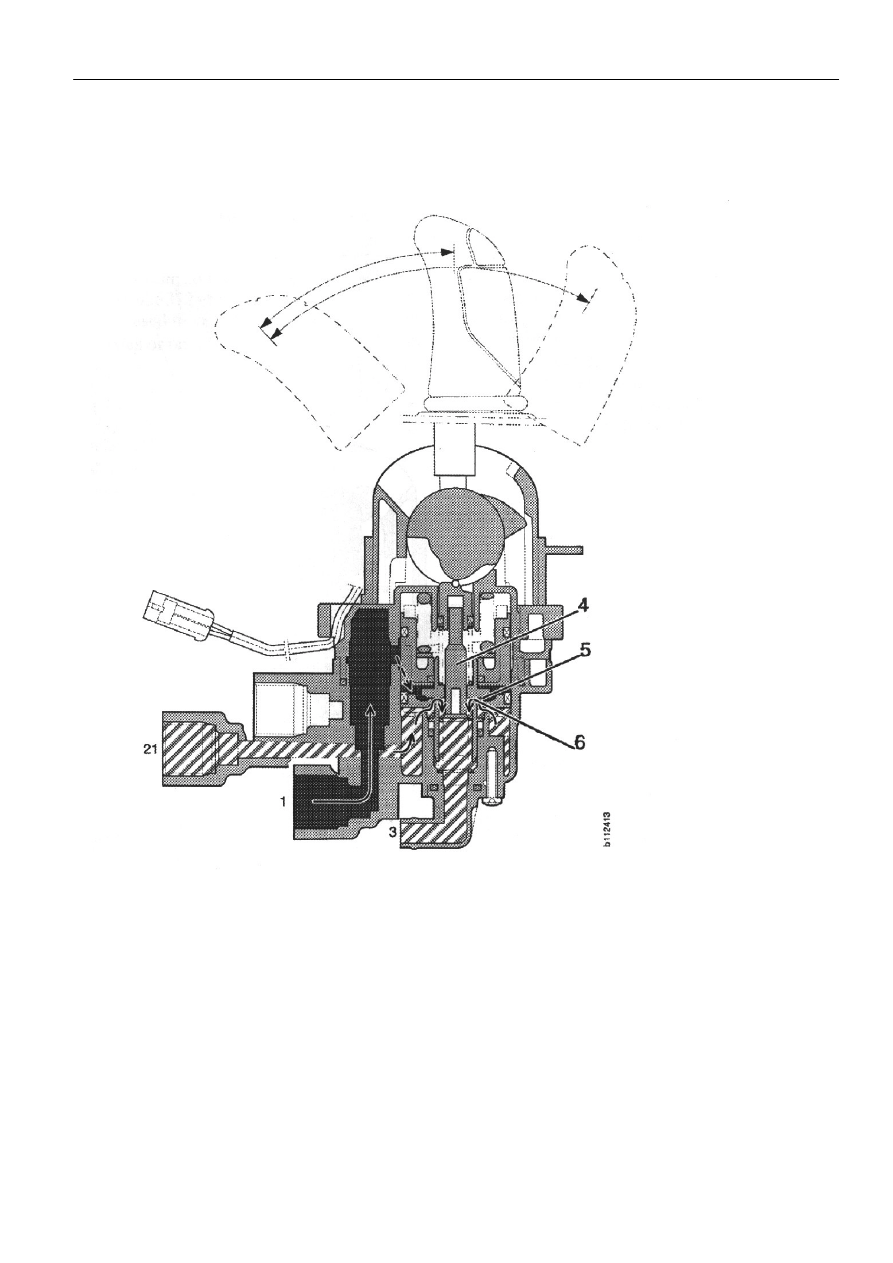

Положение торможения
Когда рычаг переводится назад, поршень(4) двигается вниз. Впускной клапан закрывается и
выпускной клапан (6) открывается. Воздух выходит через выпускной канал (21) через выпускное
отверстие (3).



































1 Впускной канал
3 Выпускное отверстие
4 Поршень
5 Впускной клапан
6 Выпускной клапан
21 Выпускной канал









Ручной контрольный клапан



10:02-05

8

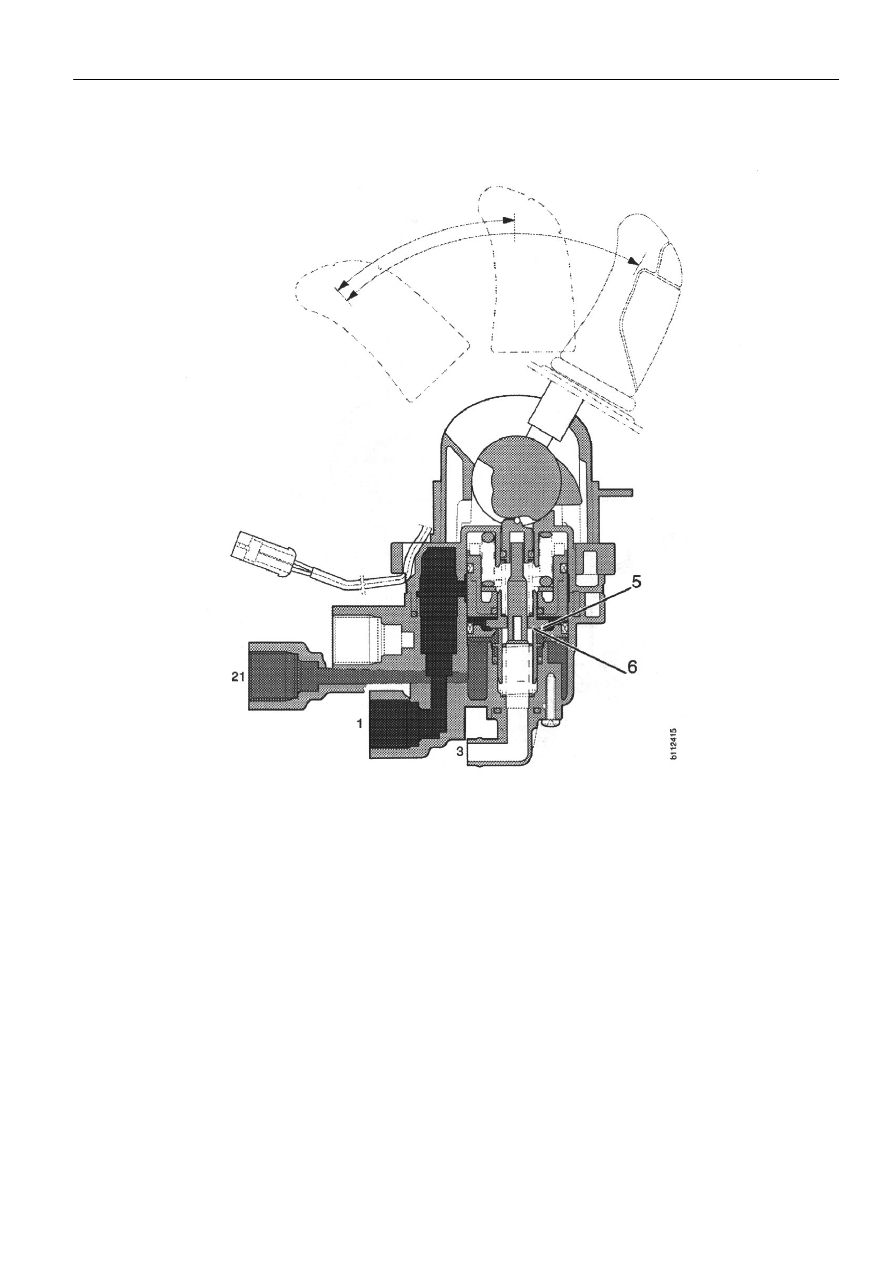

Положение торможения с рычагом в конечном положении
Когда рычаг в конечном положении, впускные и выпускные клапана(5,6)  закрыты. Давление
участка контроля прицепа 5бар, тормоза прицепа  включаются в работу не полностью.


































1 Впускной канал
3 Выпускное отверстие
5 Впускной клапан
6 Выпускной клапан
21 Выпускной канал







Ускорительный клапан тормоза прицепа



10:02-05

9

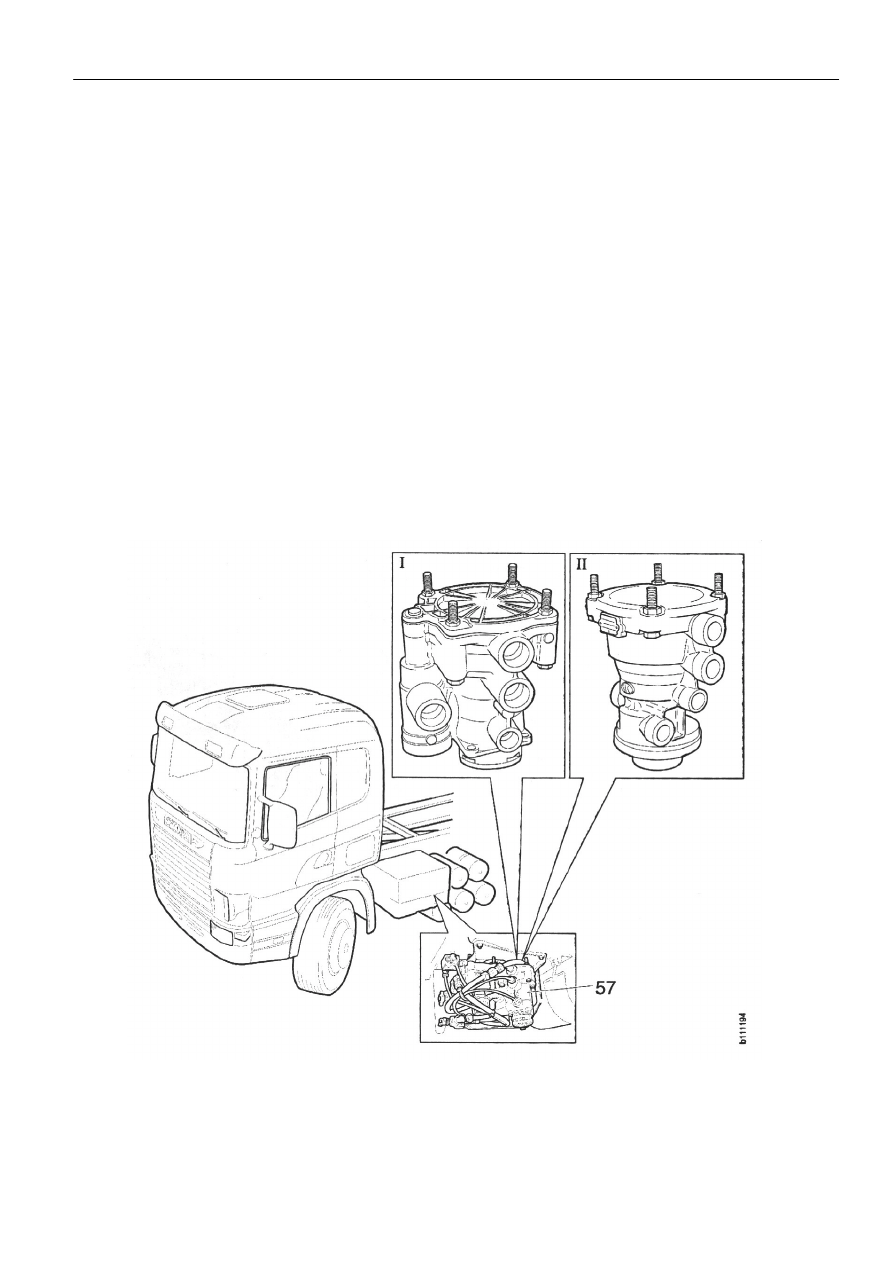

Ускорительный клапан тормоза прицепа


Общее
Существуют  две альтернативные версии ускорительного клапана тормоза прицепа. Перую версию
производит Wabco, вторую -   Knorr.
Версия 2 была введена с шасси номер SS1234778,SN4383721 и SB3500099.Версия 2 используется в
автомобилях с EBS, двойные передние оси или на 6х4 для Мексики.

Работа
Ускорительные клапана тормоза прицепа на автомобилях 4 серии имеют разное увеличение
давления, до 1.2 бар для версии 1 и до 0.8 бар для версии 2.Заводская установка увеличения
давления 0.3 бар обычно остается без изменения.

Ускорительный клапан тормоза прицепа имеет встроенную функцию выпуска для сравнения
рабочего давления в контурах рабочего тормоза грузовика. (Версия 1 сравнивается с задним
контуром, версия 2 -  как с передним, так и с задним контурами.) Если рабочее давление к прицепу
не увеличивается при торможении нормально, например, если трубопровод прорывается, клапан
спускает пневмопровод к прицепу, вызывая срабатывание аварийного тормоза. Тормоза
отсоединяются, когда педаль тормоза отпускается.
