Блокировочный клапан

10:02-04

17


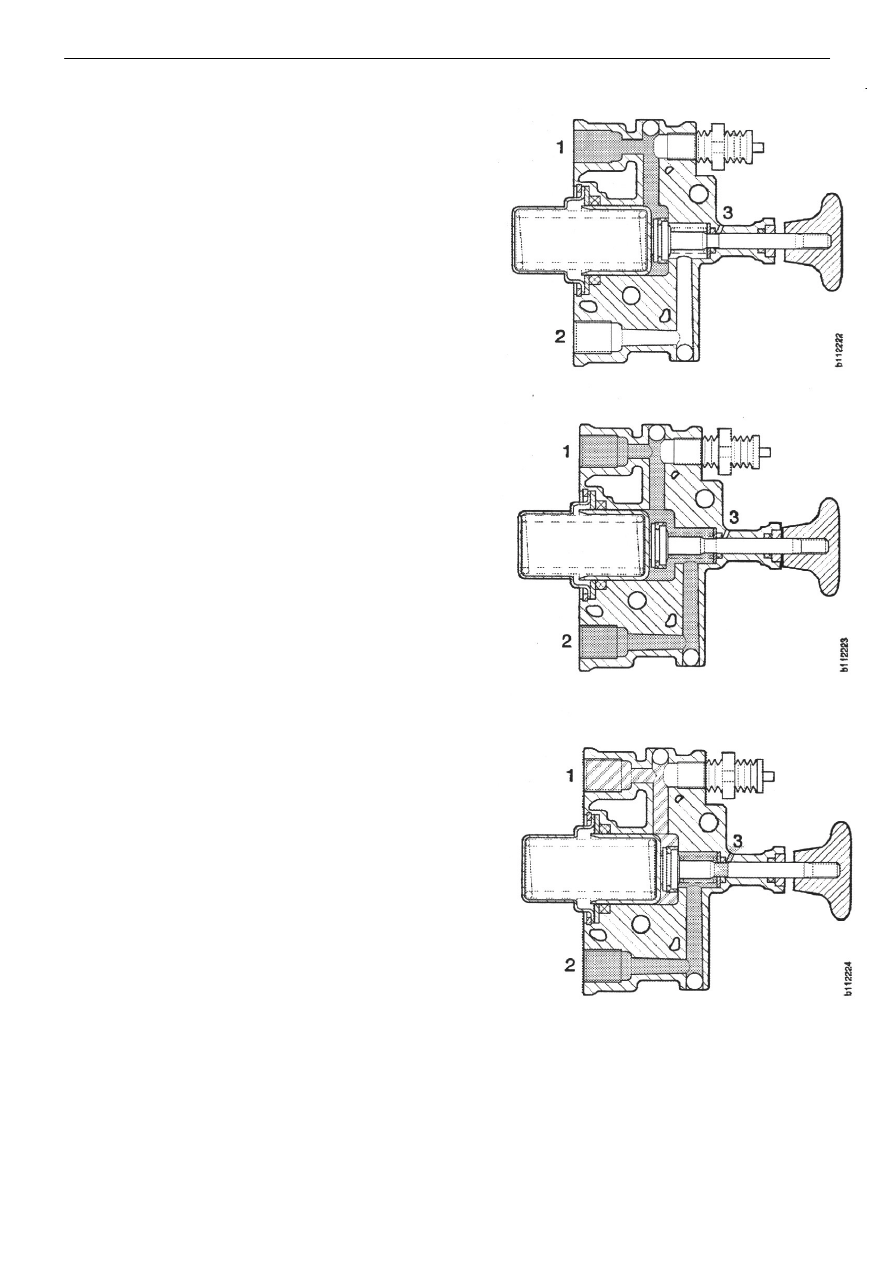

Положение блокировки, наполнение

При наполнении системы  блокировочный клапан
держит стояночный контур не под давлением, поэтому
стояночный тормоз остается в действии.Когда
водитель нажимает на блокировочный клапан, он
выпускает воздух к ручному контрольному клапану;
он продолжает нажимать на клапан до тех пор, пока
давление не поднимется, по крайней мере, до 4 бар.









Положение управления

Проход между впускным 1 и выпускным 2 каналами
открыт, и сжатый воздух подается к ручному
контрольному клапану.








Положение блокировки, падение давления

Когда давление в контуре стояночного тормоза падает
ниже установленного клапанного значения, клапан
закрывает проход между впускным каналом1 и
выпусным каналом2.Воздух в выпускном канале 2
выпускается через выпускной канал 3.В результате:
-Тормоза  с пружинным энергоаккумулятором
грузовика   полностью включаются в работу.
-Рабочие тормоза прицепа включаются в работу (для
грузовиков с ручным контрольным клапаном типа3 и
4) с давлением, остающимся в емкости стояночного
тормоза и емкости прицепа.










Ускорительный клапан

10:02-04

18

Ускорительный клапан стояночного тормоза


Общее
Ускорительный клапан -это комбинированный ускорительный клапан и обратный
клапан.Обратный клапан припятствует включению в работу стояночного тормоза, если давление
емкости стояночного тормоза падает.Выходной канал имеет глушитель.

Имеется две альтернативы ускорительных клапанов.Тип 1 с или без обратного клапана с
пониженным давлением в момент открытия клапана (Bosh) и тип 2 (Wabco).С шасси
номерSO1244391,SN4398865,SA9035371,SLA3505530,
иSBK1833648. Тип 2 имеет обратный клапан с пониженным давлением в момент открытия
клапана.























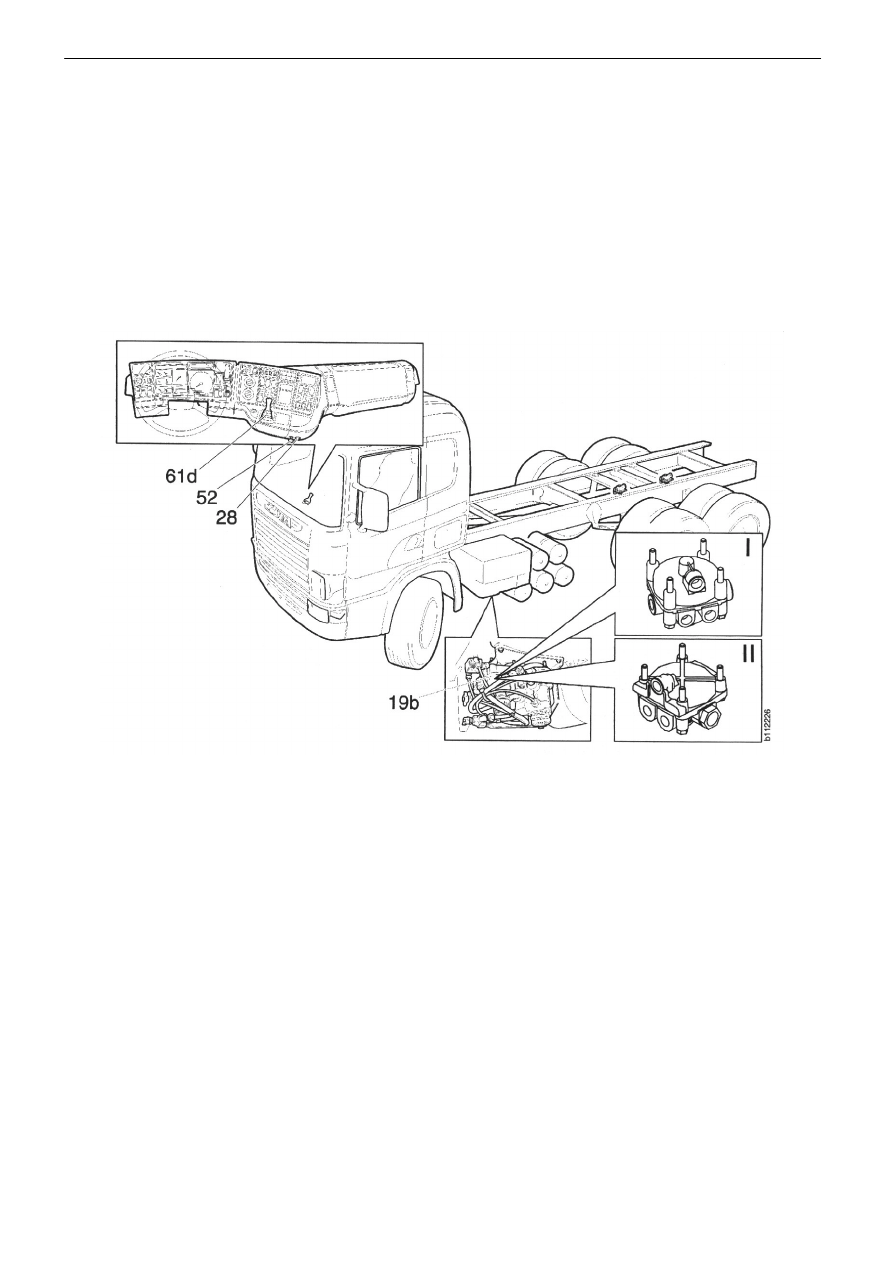

19b Ускорительный клапан стояночного тормоза
28 Патрубок заполнения, стояночный контур
52 Блокировочный клапан
61d Ручной контрольный клапан















Ускорительный клапан

10:02-04

19


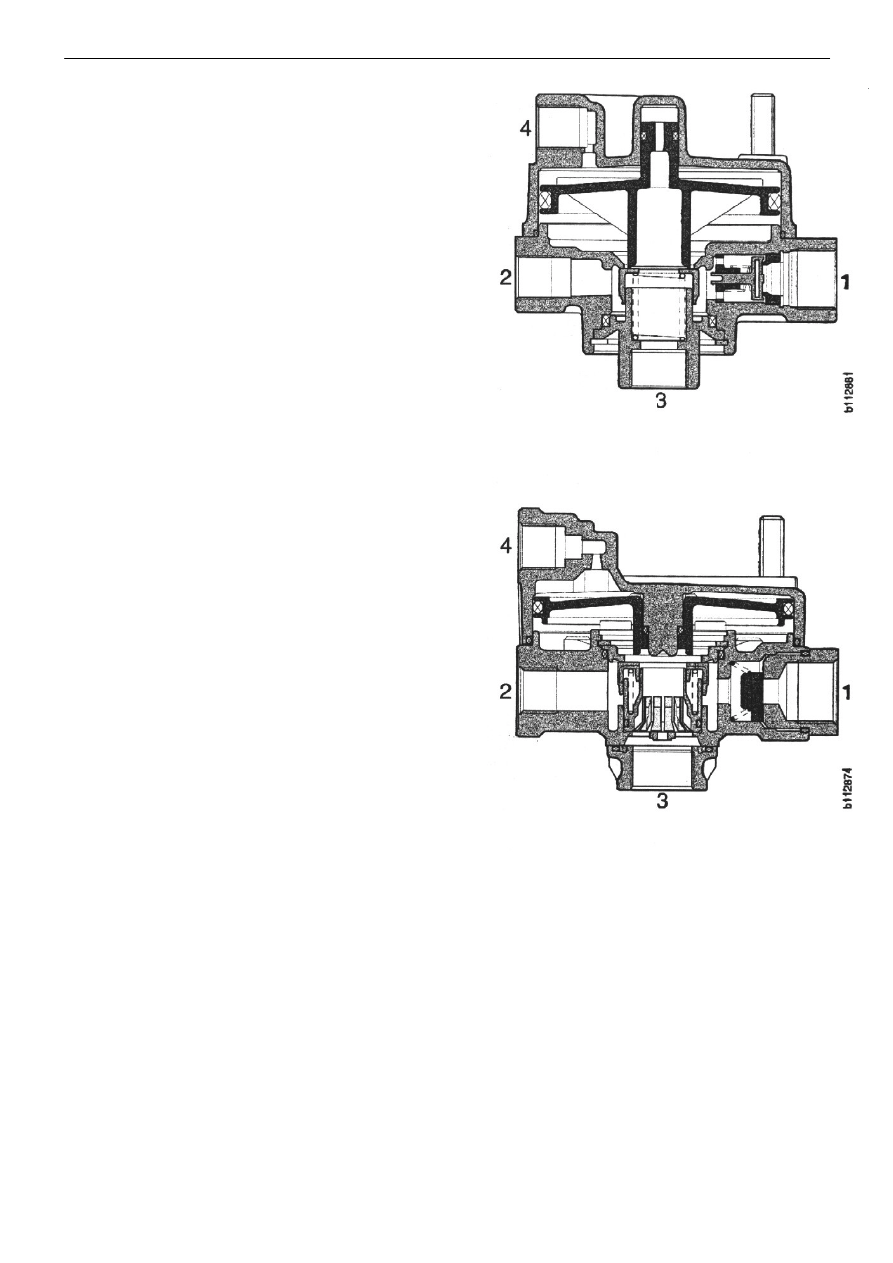

Отсоединение стояночного тормоза

Когда воздух подается из ручного контрольного
клапана к соединительному каналу 4,ускорительный
клапан открывает воздушный штуцер из канала 1 и
воздух выпускается через штуцер2.Воздух подается к
камерам тормозов с пружинным
энергоаккумулятором, и стояночный тормоз
отсоеденяется.








Тип 1,Bosh



Положение аварийного тормоза

Регулируемое давление в штуцере 2 пропорционально
давлению в штуцере 4, то есть положение рычага
ручного контрольного клапана.












Тип 2,Wabco



Включение в работу стояночного тормоза

Давление в штуцере 4 спускается через ручной
контрольный клапан,когда его рычаг отводится
назад.Давление в штуцере 2 выпускается через
выпусной канал3 и стояночный тормоз приводится в
действие.









Редукционный клапан

10:02-04

20

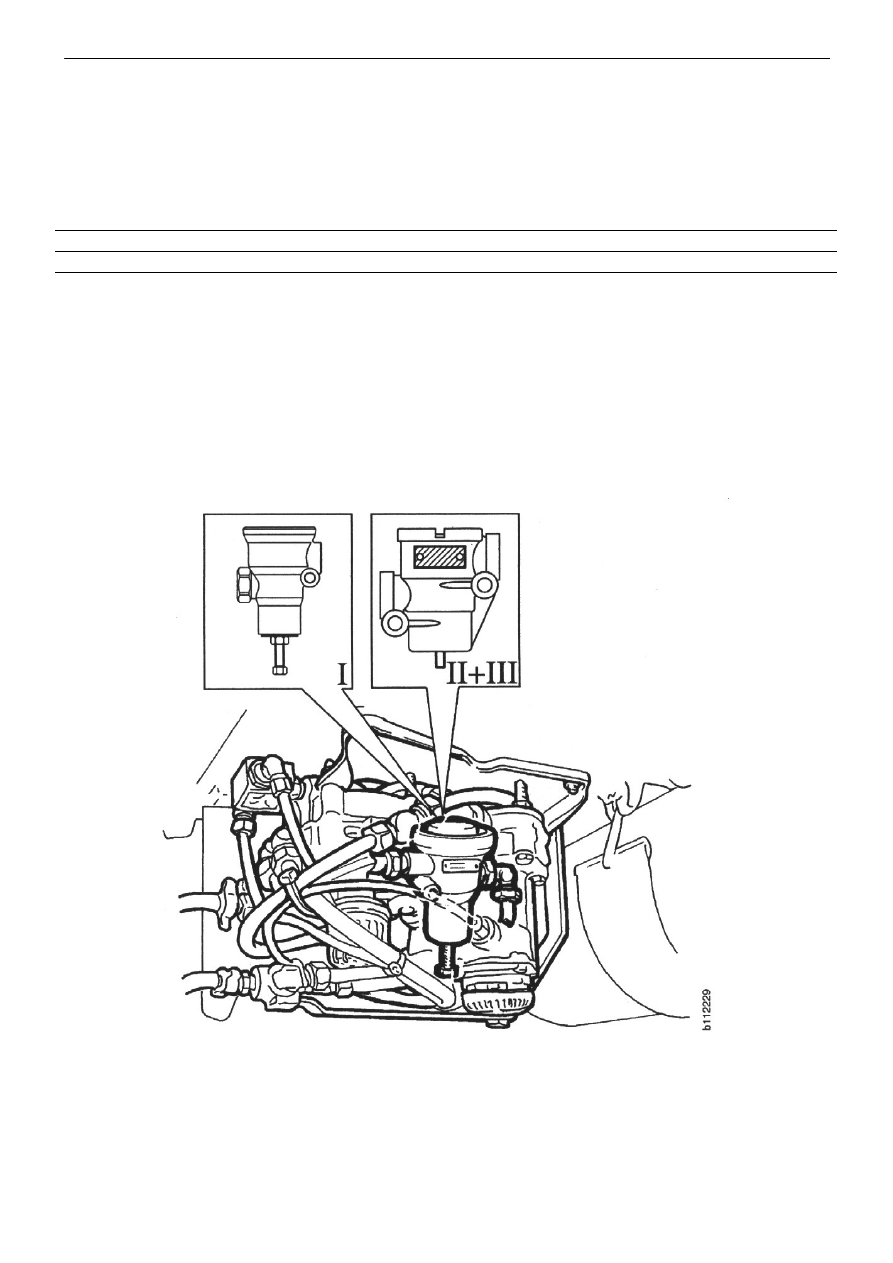

Редукционный клапан



Общее


Технические характеристики
Редукционный клапан

Заводская предварительная установка   Тип 1 и 2

8.0 бар

Заводская предварительная установка   Тип 3 для Мексики

7.3 бар



Редукцинный клапан снижает давление, подаваемое к тормозным контурам прицепа грузовика и
контурам стояночного тормоза.Клапан предварительно установлен на 8.0 бар.
Давление клапана может регулироваться.

Применяются два типа редукцинных клапанов: 1(Bosh) и 2 (Knorr).Тип 2 был введен с шасси
номерSO1238642, он также используется как версия с предварительно установленным давлением
7.3 бар для грузовиков Мексики с US-адаптированными тормозными системами.
