Тормозная система грузовиков Scania. Руководство - часть 33

Ручной контрольный клапан

10:02-04

9

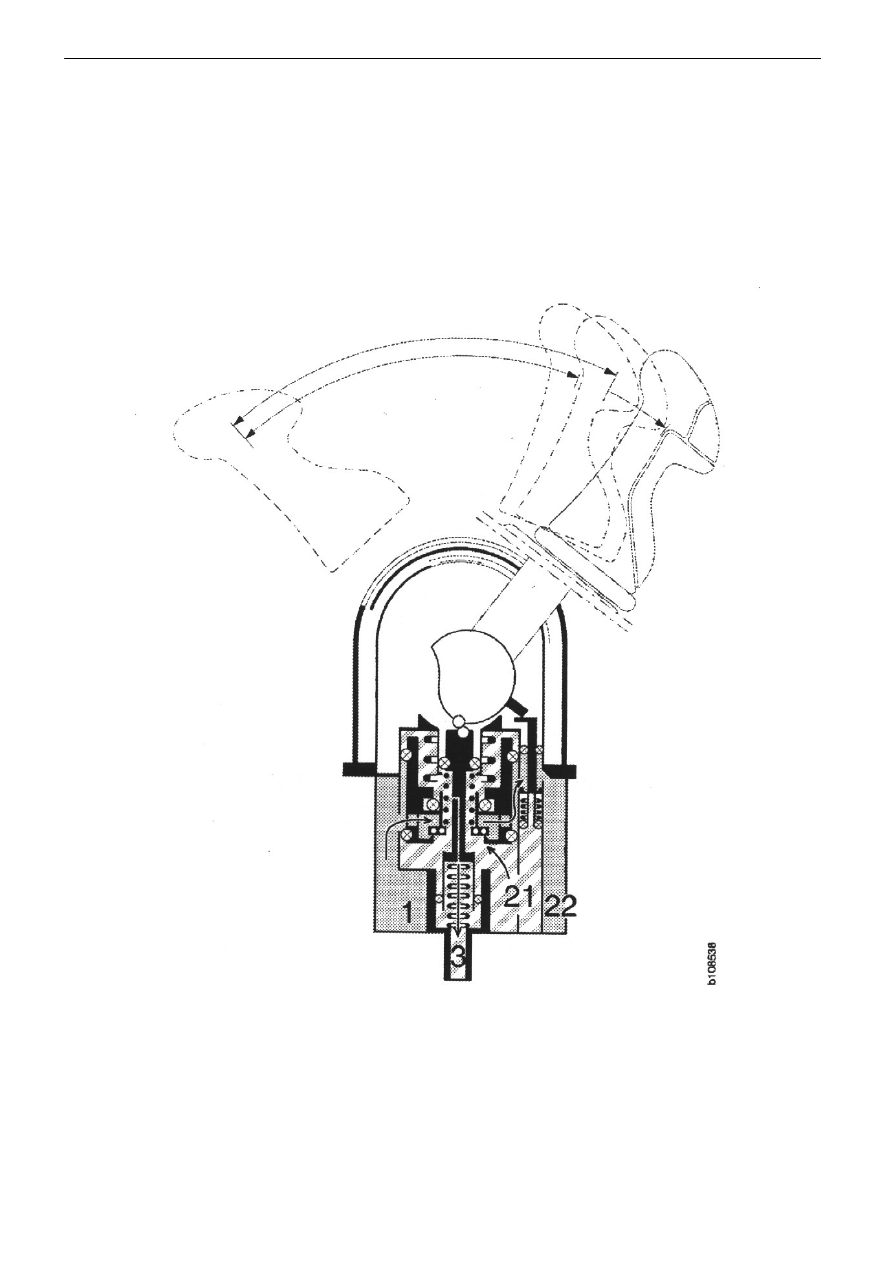

Положение проверки,  только Тип 1

Когда рычаг выжимается вниз в положение фиксирования и на положение проверки, соединение
между впускным каналом 1 и выпускным каналом 22 открывается.

В этом положении  включается стояночный тормоз автомобиля, а рабочие тормоза прицепа
выключаются.

Если рычаг отпускается, он возвращается в положение стоянки  и включаются рабочие тормоза
прицепа.





































Ручной контрольный клапан

10:02-04

10

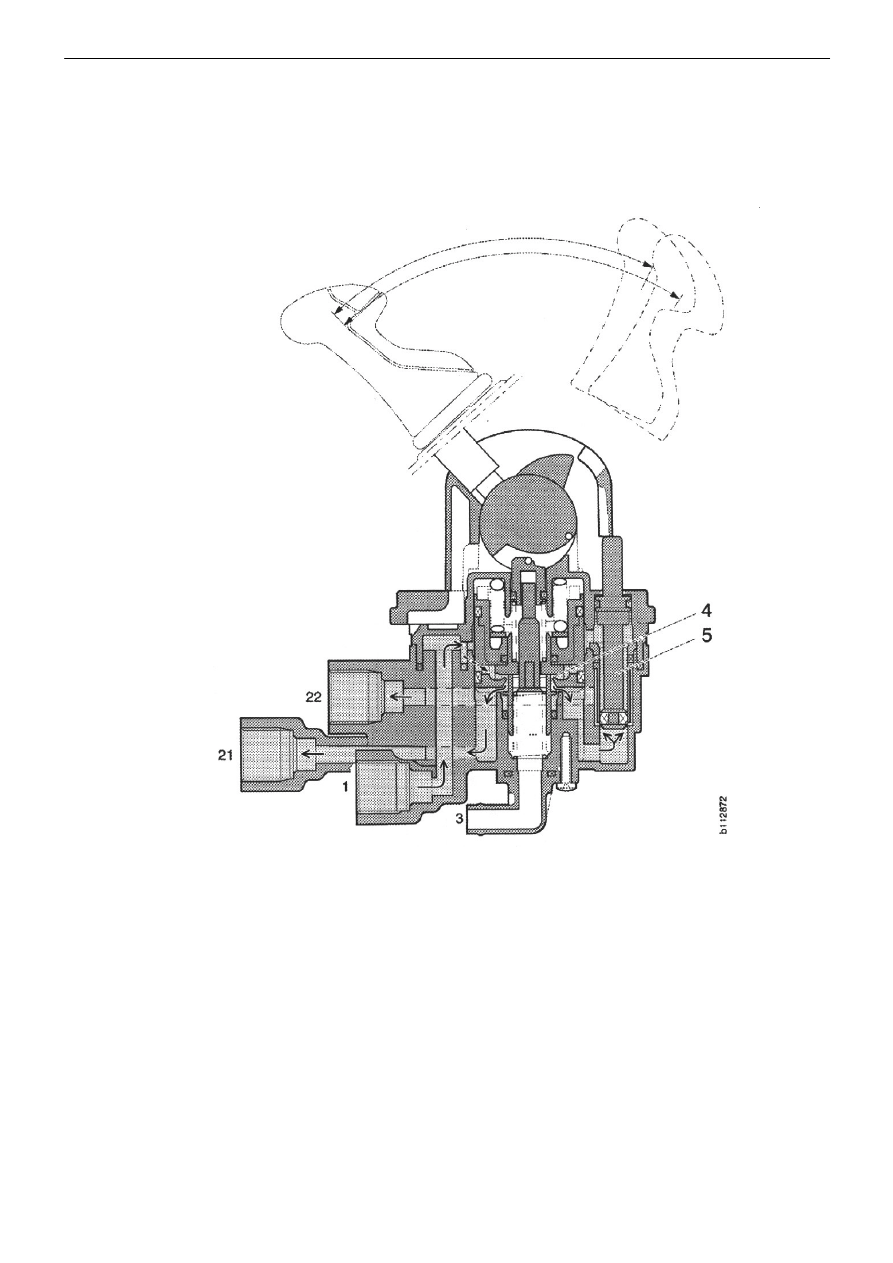

Позиция управления,Тип 2 и 4(Knorr)

Когда рычаг отпущен вперед до упора, стояночный тормоз отсоединяется.Воздух  проходит из
впускного канала1 через открытый впускной клапан к выпускному каналу 21 и на ускорительный
клапан стояночного тормоза.Так как поршень 5 находится в верхнем положении,воздух  проходит
к выпускному каналу22 и на ускорительный клапан прицепа.

































1 Впускной канал из ресивера стояночного тормоза
3 Вентиляционный канал
21 Выпускной канал к ускорительному клапану стояночного тормоза
22 Выпускной канал к ускорительному клапану тормоза прицепа
4 Впускной клапан
5 Поршень

Ручной контрольный клапан

10:02-04

11

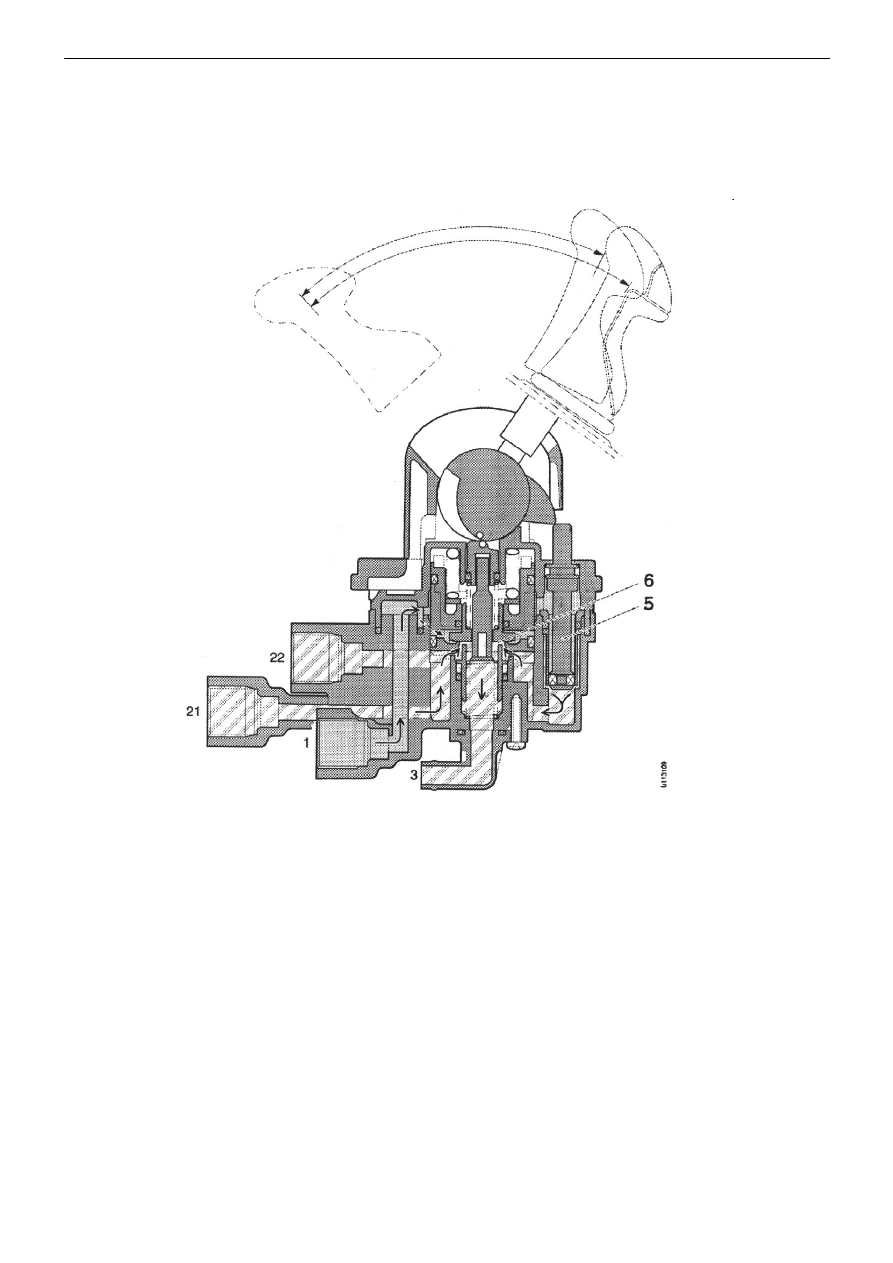

Аварийный тормоз для типа 2 и 4, стояночное положение для типа 2

Тип 2 с положением проверки
- В этом положении  включаются рабочие тормоза грузовика и прицепа.Поршень 5 перекрывает
всасывающий воздух от канала1, с тем чобы каналы 21 и 22 вентилировались через выпускной
клапан 6 и вентиляционный канал 3.































1 Впускной канал из ресивера стояночного тормоза
3 Вентиляционный канал
21 Выпускной канал к ускорительному клапану стояночного тормоза
22 Выпускной канал к ускорительному клапану тормоза прицепа
5 Поршень
6 Выпускной клапан

Ручной контрольный клапан

10:02-04

12

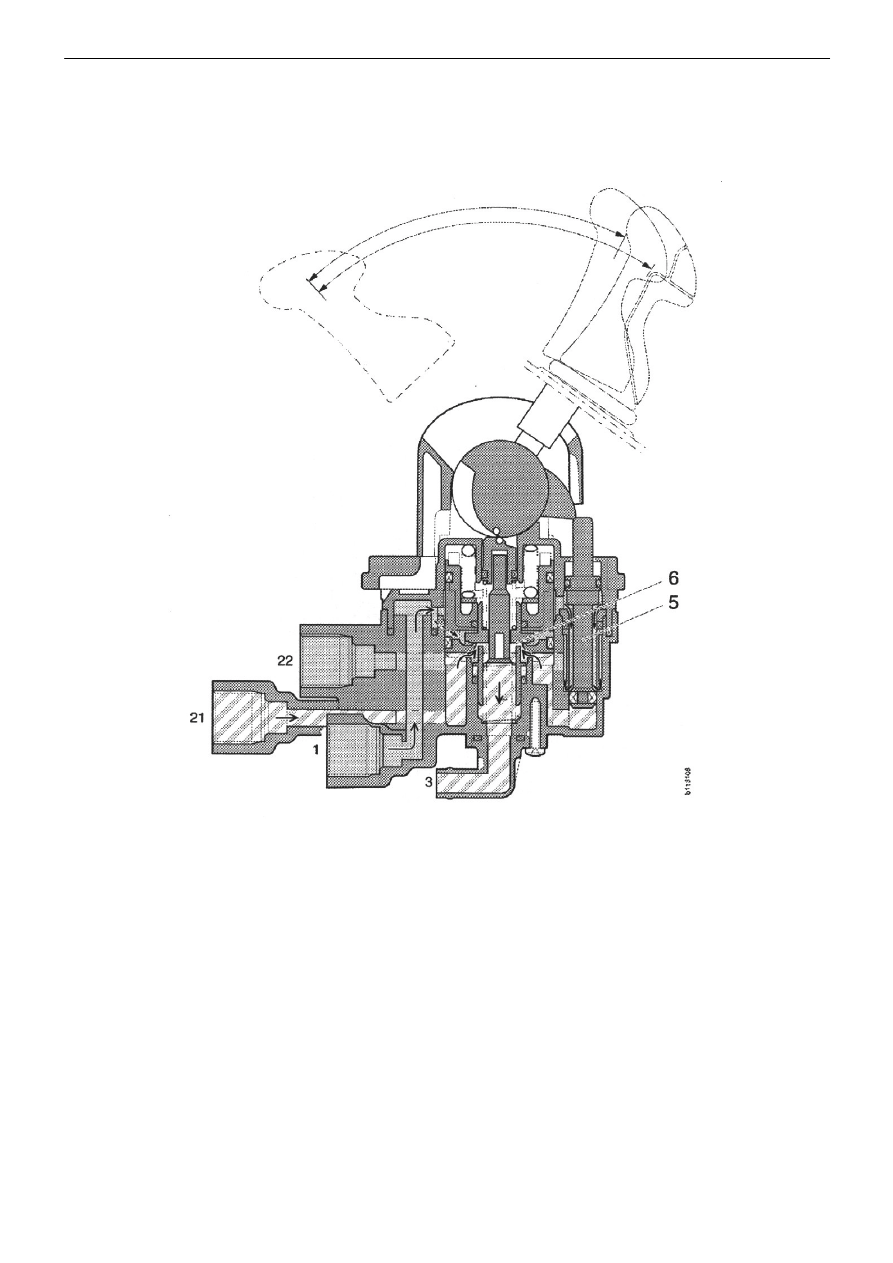

Тип 4 без положения проверки
В этом положении включается стояночный тормоз грузовика, рабочие тормоза прицепа
выключаются.Поршень 5 в нижнем положении, поэтому воздух может проходить из впускного
канала1 к выпускному каналу  22. Выпускной клапан открыт, поэтому выпускной канал 21
вентилируется через вентиляционный канал 3.

































1 Впускной канал из ресивера стояночного тормоза
3 Вентиляционный канал
21 Выпускной канал к ускорительному клапану стояночного тормоза
22 Выпускной канал к ускорительному клапану тормоза прицепа
5 Поршень
6 Выпускной клапан
