Тормозная система грузовиков Scania. Руководство - часть 31

1 585 743

 10:02-04

Выпуск 1

Ru

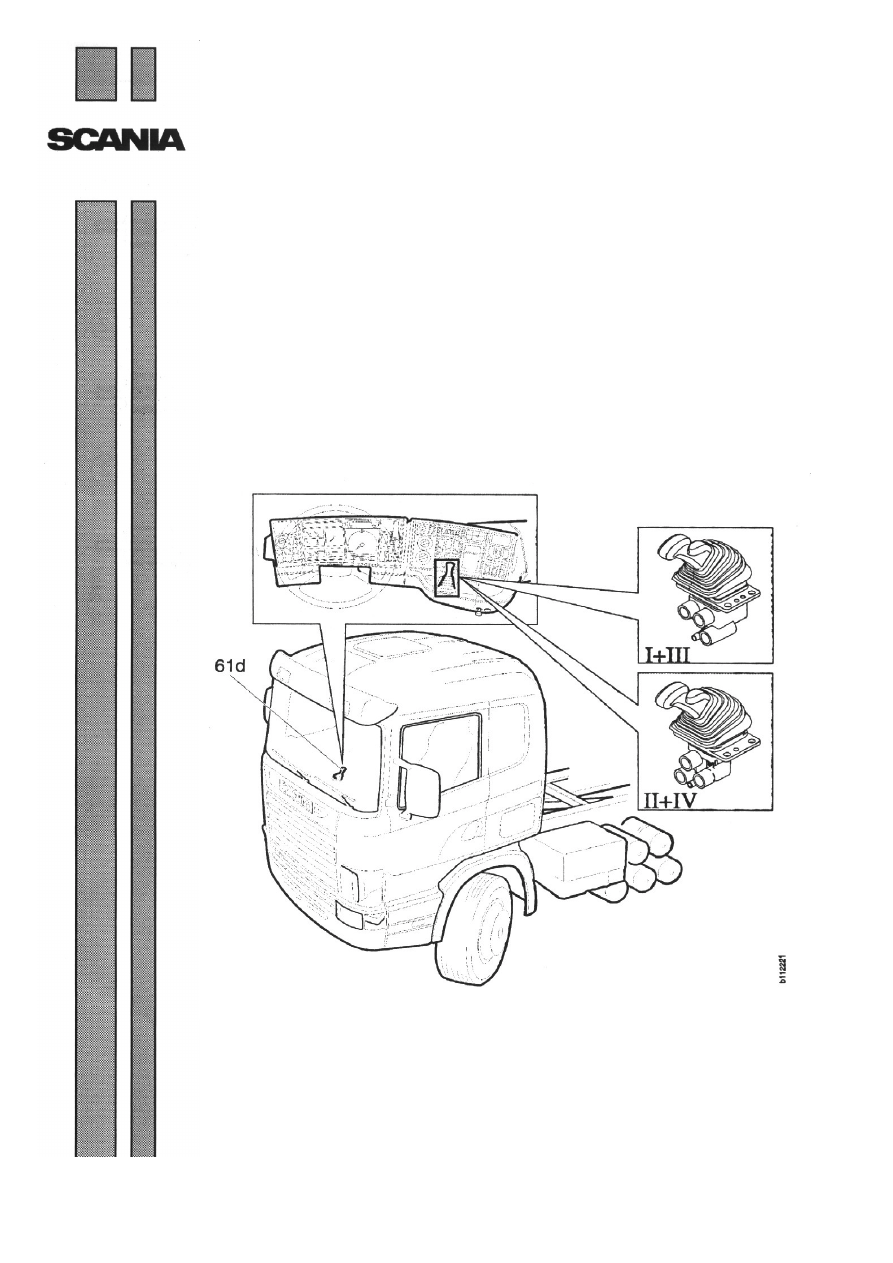

Приборы и оборудование

стояночного контура



Техническое описание  и принцип действия































Содержание

10:02-04

2

Содержание



Меры безопасности

















3



Техническое описание и принцип действия

Расположение приборов и оборудования



4

Ручной контрольный клапан







5

Блокировочный клапан









16

Ускорительный клапан









18

Редукционный клапан









20

Индикатор низкого давления







22

Двойной обратный клапан                                                23
Клапан быстрого оттормаживания





24

Оборудование для отключения стояночного
тормоза  ручным регулятором  уровня ELC2

25

Клапан аварийного тормоза







26




Порядок снятия и установки



Ручной контрольный клапан







27

Блокировочный  клапан









29

Редукционный клапан









31


























Меры безопасности

10:02-04

3

Контур стояночного тормоза




Меры безопасности




ВНИМАНИЕ!  Ремонт    тормозной  системы  может
выполнять  только  квалифицированный        персонал.  При
возникновении  проблем    следует  обратиться  за  помощью  к
непосредственному  начальнику.  При  ремонте  тормозной
системы  необходимо    следовать  инструкциям,  чтобы
избежать аварий и травм.


При  работе  с  тормозами  следует      использовать
оригинальные  детали.  Тормозная  система,  вышедшая  из
строя  из-за  дефектных  деталей,    может  создать  аварийную
ситуацию на дороге.

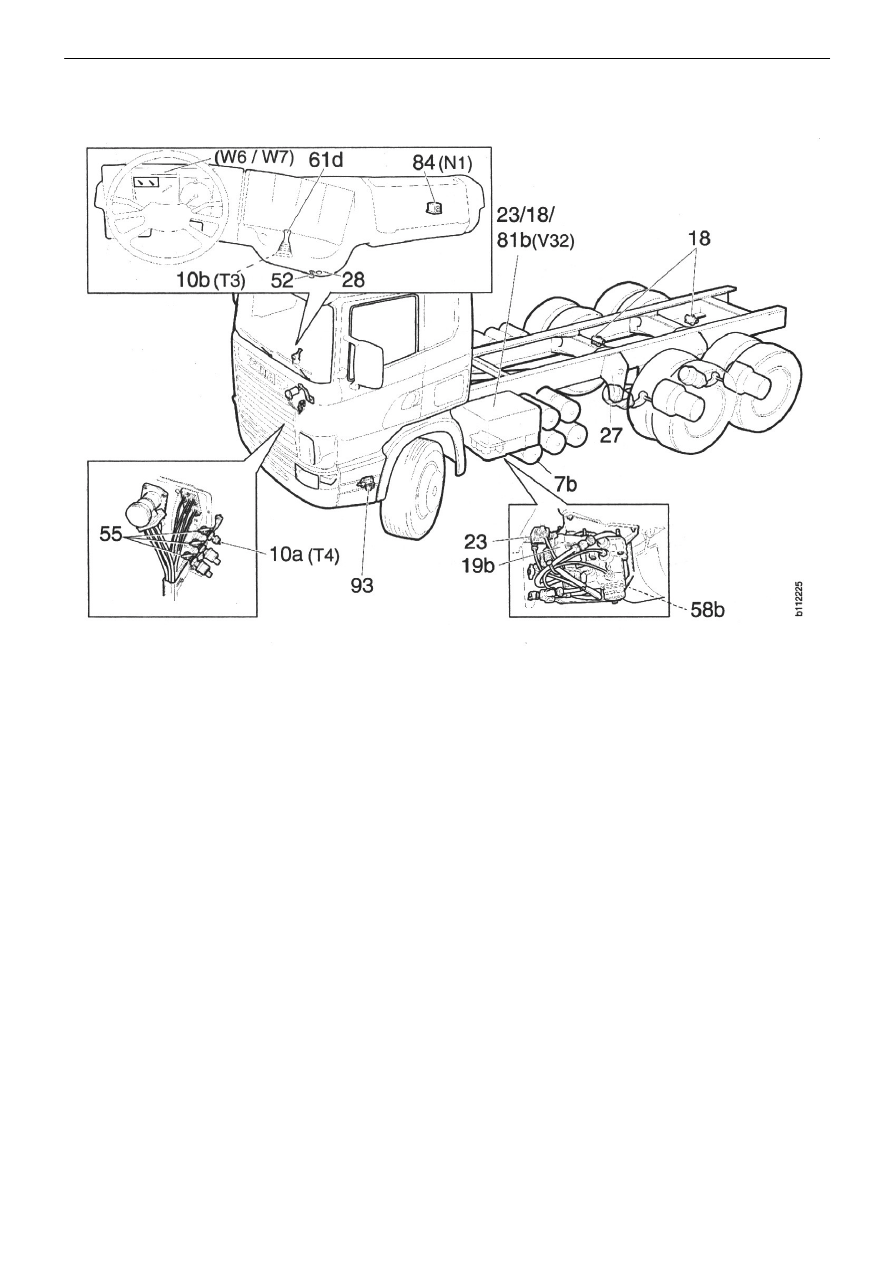

Расположение приборов и оборудования

10:02-04

4

Расположение деталей




























7b Ресивер для сжатого воздуха, контуры
стояночного тормоза и  прицепа
10а(Т4)Индикатор низкого давления,
давление подачи, стояночный контур
10b(Т3)Индикатор низкого давления для
рабочего давления, контур стояночного
тормоза
18 Клапан быстрого расцепления
19b Ускорительный клапан,   стояночный
тормоз
23 Двойной обратный клапан
27 Пружинная тормозная камера
28 Штуцер заполнения
52 Блокировочный клапан

55 Контрольный штуцер
57 Ускорительный клапан прицепа
58b Редукционный клапан
61d Ручной контрольный клапан, стояночный
тормоз
81b (V32) Электромагнитный клапан ELC
84(N1) Зуммер
93 Клапан аварийного тормоза
(US-адаптированная тормозная система
только)
W6 Сигнальная лампочка, низкое контурное
давление
W7 Сигнальная лампочка, стояночный
тормоз
