Тормозная система грузовиков Scania. Руководство - часть 29

26

©

10:02-03

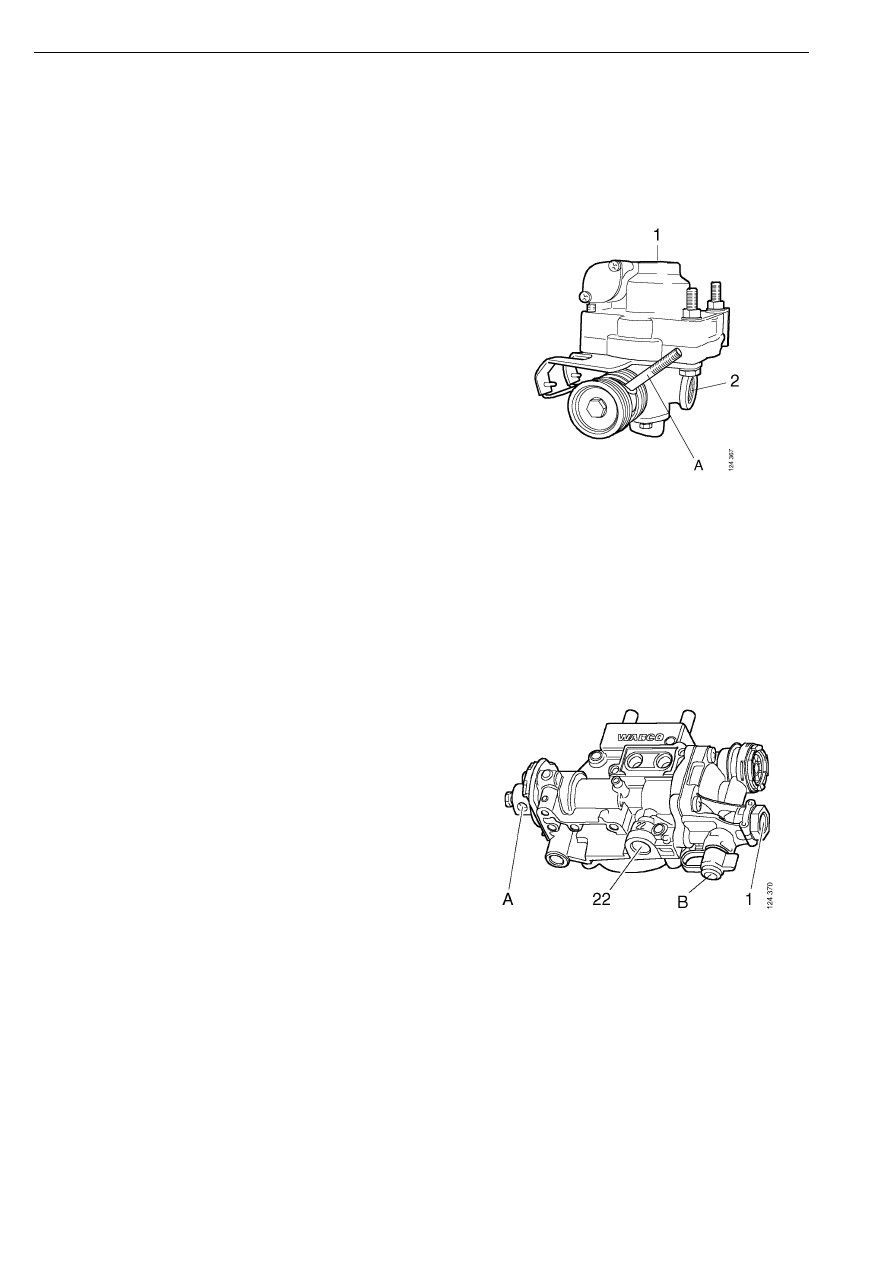

Настройка регулятора тормозных сил, тип 1 и 3а

Тип 1

1

Вход

2

Выход

A

Рыч аг

1

Проверьте регулятор тормозных сил,
следуя инструкциям, которые приведены
выше.

2

Отпустите тормозную педаль.

3

Отрегулируйте рычажный привод
регулятора. Регулировка производится
с помощью регулировочного винта.
Если давление на выходе регулятора
недостаточно, необходимо
отрегулировать привод так, чтобы
рычаг поднялся. Если давление на
выходе регулятора слишком велико,
необходимо отрегулировать привод так,
чтобы рычаг опустился.

4

Повторно проверьте давление на выходе
регулятора и при необходимости
выполните настройку регулятора еще
раз.

Тип 3a

1

Вход от тормозного крана

22 Выход (регулируемое давление)
A

Крепление рычага

B

Контрольный вывод (давление от
тормозного крана)

Регулятор тормозных сил

10:02-03

©

27

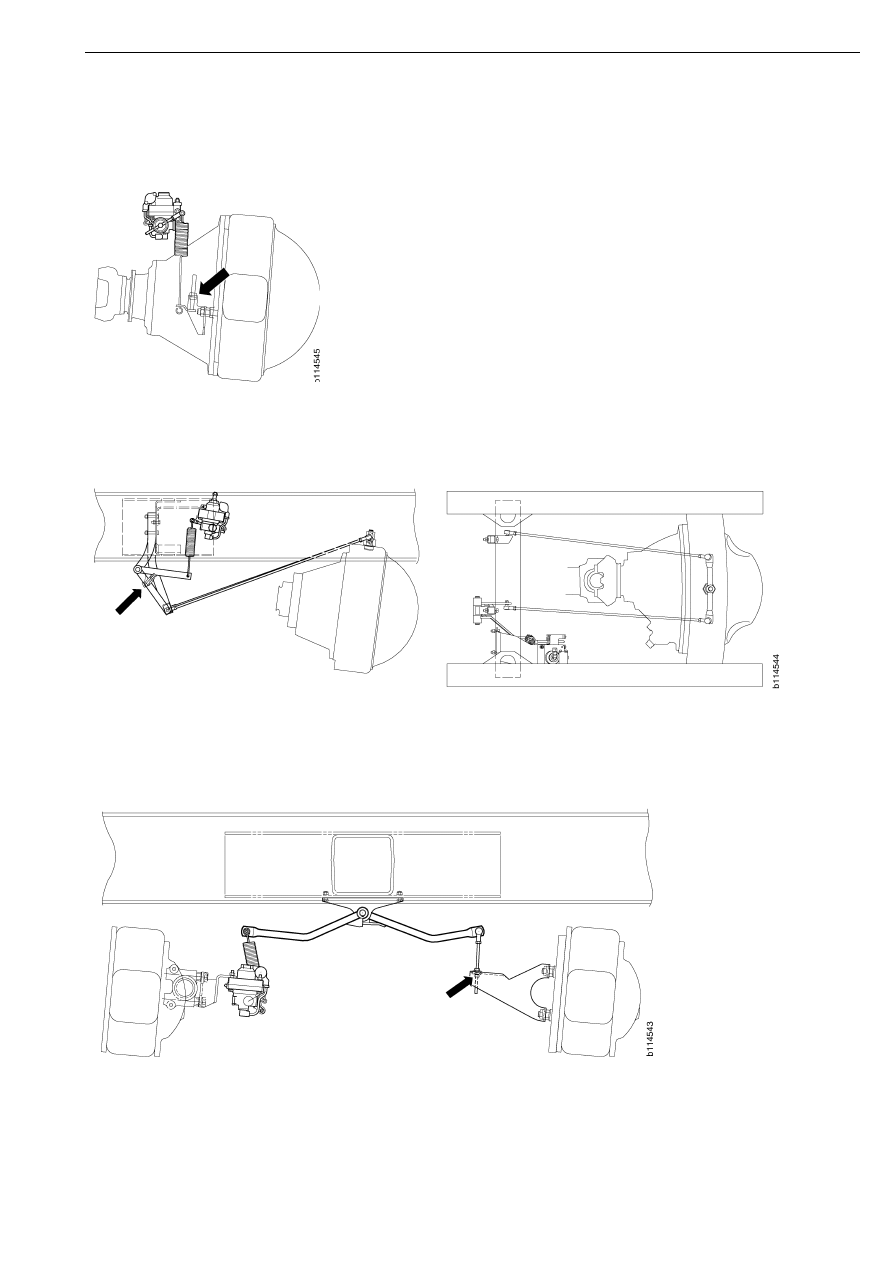

Привод рычага и регулировочный винт регулятора тормозных сил, тип 1

Привод рычага регулятора и регулировочный винт на автомобилях 4x2 и 4x4

Привод рычага регулятора и регулировочный винт на автомобиле 6x2

Привод рычага регулятора и регулировочный винт на автомобилях 6x4 и 8x4 с тележкой
AD1100P

Регулятор тормозных сил

28

©

10:02-03

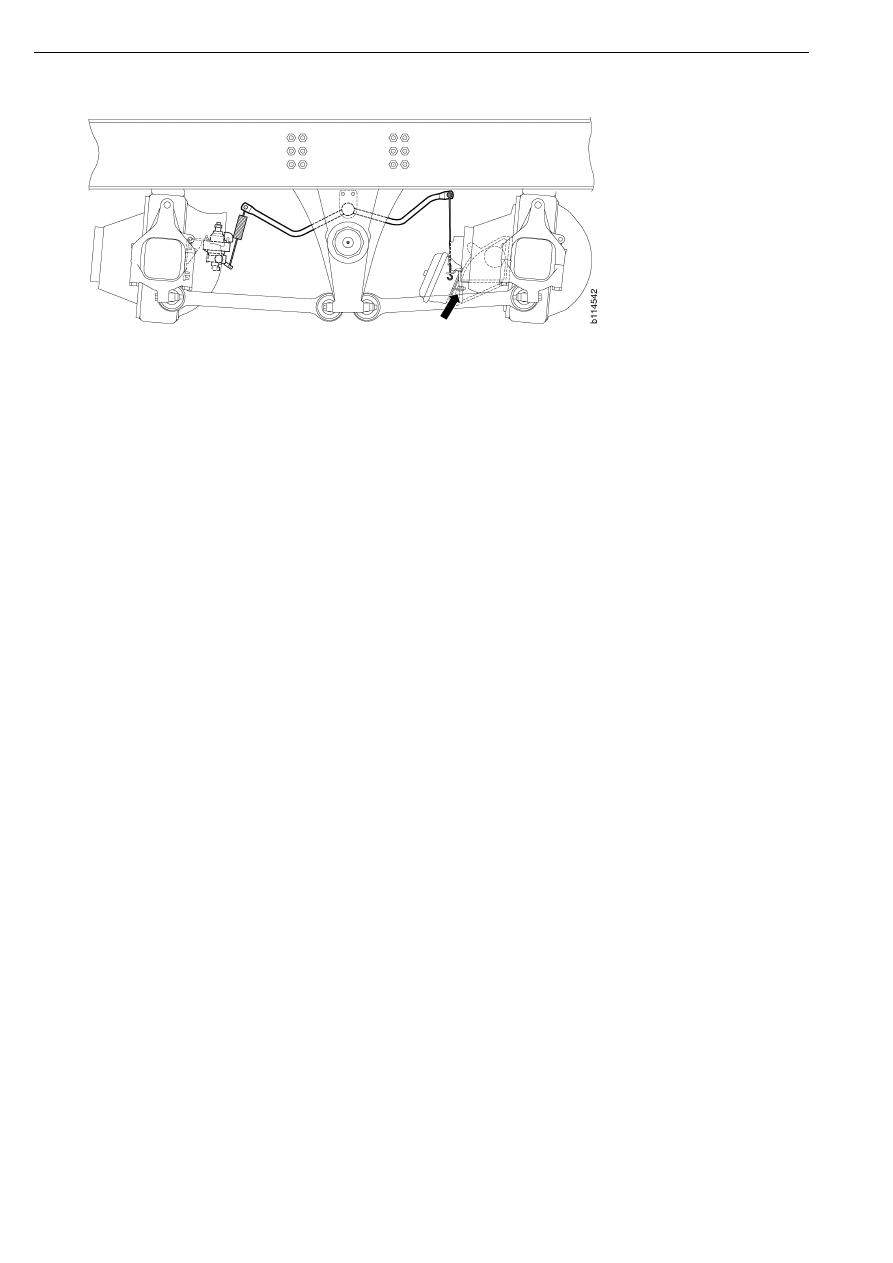

Привод рычага регулятора и регулировочный винт на автомобилях 6x4 с тележкой AD1300
или AD1500P

Регулятор тормозных сил

10:02-03

©

29

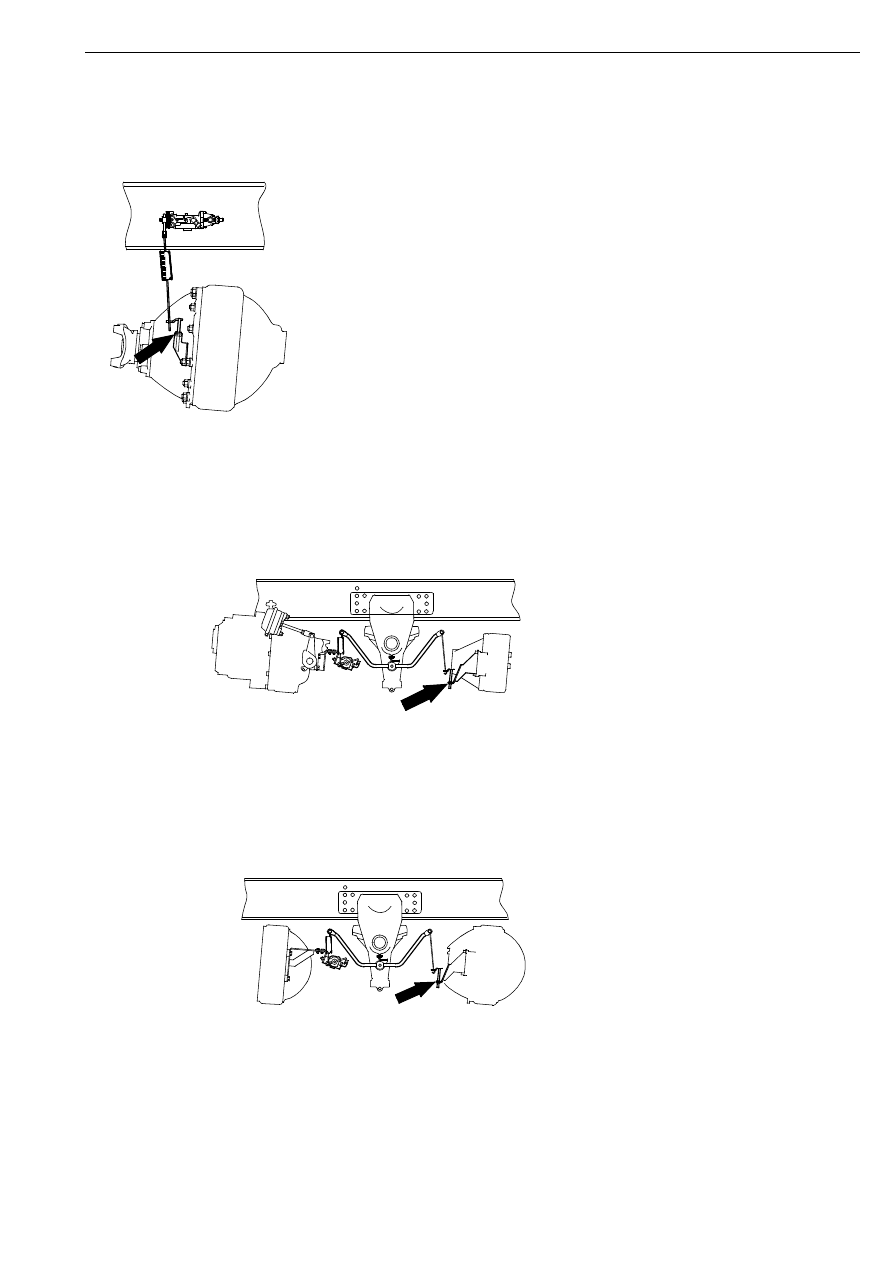

Привод рычага и регулировочный винт регулятора тормозных сил,
тип 3a

Привод рычага регулятора и регулировочный винт на автомобилях 4x2 и 4x4

124 628

Привод рычага регулятора и регулировочный винт на автомобилях 6x4 и 8x4 с тележкой
AD1100P

1

24 6

2

9

Привод рычага регулятора и регулировочный винт на автомобилях 6x4 с тележкой AD1300
или AD1500P

124 630

Регулятор тормозных сил
