Тормозная система грузовиков Scania. Руководство - часть 30

30

©

10:02-03

Пневматическая подвеска

Регуляторы тормозных сил, используемые на
автомобилях с пневмоподвеской, не имеют
рычажного механического привода, которым
отличаются регуляторы, устанавливаемые на
автомобили с рессорной подвеской.

В данном случае настройка регулятора
тормозных сил производится
регулировочными винтами.

Использование диаграммы

1

Давление Р1 на входе регулятора от
тормозного крана должно быть равно
6,0 бар.

2

Определите вертикальную нагрузку на
задний мост или тележку. При
необходимости нагрузите автомобиль,
так чтобы нагрузка на ось
соответствовала диапазону нагрузок на
диаграмме.

3

Измерьте давление воздуха
в пневмобаллонах задней подвески.

4

Требуемое давление P2 (4) на выходе
регулятора снимается с графика
в зависимости от фактической нагрузки
на ось/тележку (2) или в зависимости от
фактического давления в пневмобалло-
нах задней подвески (3).

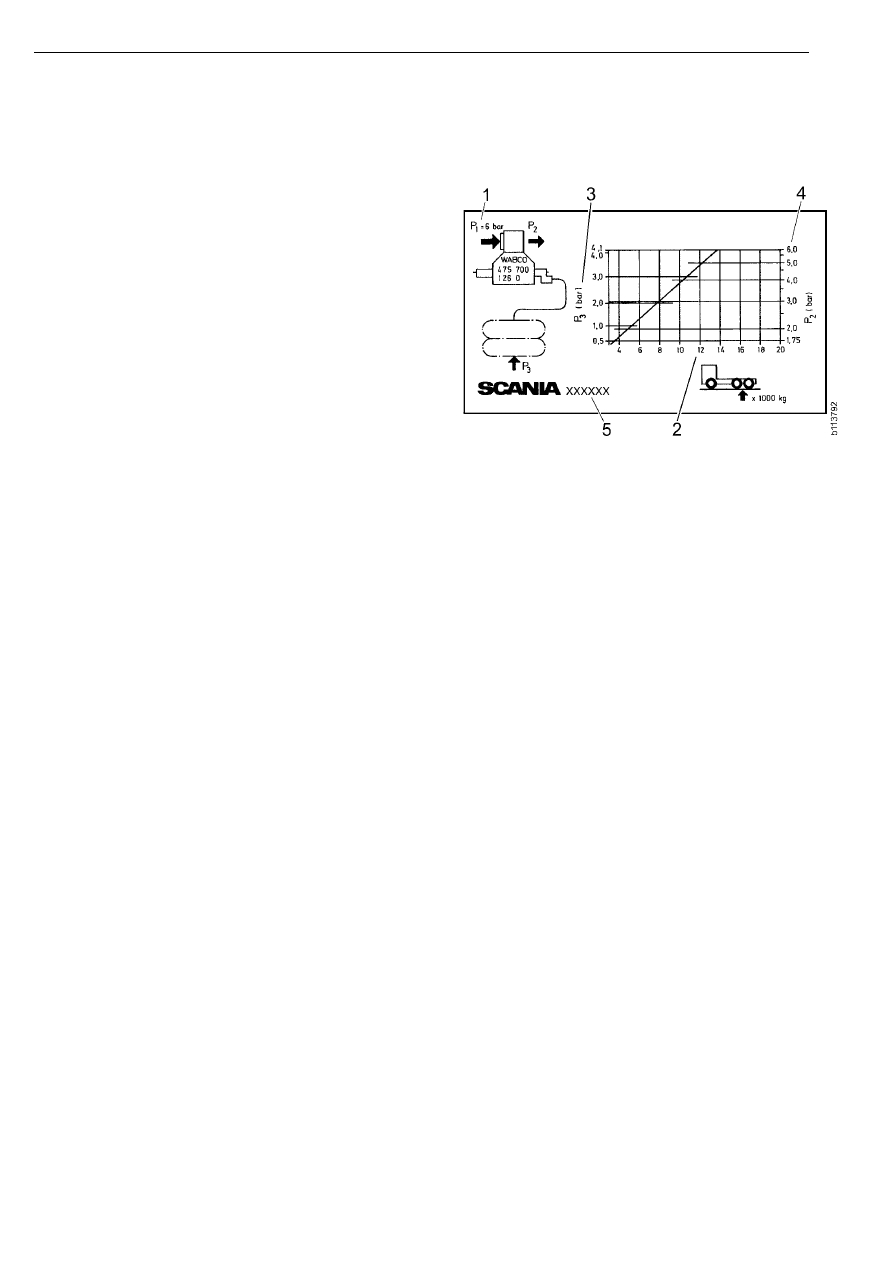

1

Давление Р1 на входе от тормозного
крана.

2

Вертикальная нагрузка на мост или
тележку, x1000 кгс.

3

Давление Р3 в пневмобаллонах задней
подвески.

4

Давление P2 на выходе регулятора.

5

Обозначение диаграммы по каталогу
запасных частей.

Пример

•

Грузовой автомобиль 6x2 с предельно
допустимой нагрузкой на заднюю
тележку 18 000 кгс имеет
фактическую нагрузку на тележку
8 000 кгс.

•

Давление воздуха P3 в пневмобалло-
нах составляет 2,0 бар. Давление Р2 на
выходе регулятора тормозных сил
должно быть равно 3,0 бар.

Регулятор тормозных сил

10:02-03

©

31

Давление в пневмобаллонах подвески для настройки
максимального снижения давления

Автомобили 4x2, 4x4

1.0 бар

Автомобили с прочими колесными формулами

0.5 бар

Давление в пневмобаллонах подвески для настройки
давления торможения

Автомобили 4x2, 4x4

1.5 бар

Автомобили с прочими колесными формулами

0.8 бар

Проверка регулятора тормозных сил, тип 2 и 3а

1

Присоедините манометр на 2,5 бар
к контрольному выводу на
тормозной камере заднего моста (для
измерения давления Р2 на выходе
регулятора). Присоедините
манометр на 2,5 бар к блоку
электромагнитных клапанов задней
пневмоподвески (для измерения
давления Р3 в пневмобаллонах).
Присоедините манометр на 15 бар
к контрольному выводу заднего
тормозного контура (для измерения
давления P1 на входе регулятора от
тормозного крана).

2

С помощью кнопок управления
пневмоподвеской установите
давление в пневмобаллонах
в соответствии с приведенной ниже
таблицей.

Примечание: Если давление
в пневмобаллонах увеличивается,
отключите манометр.

Манометр, подключенный
к пневмоподвеске, должен
показывать следующее давление Р3,
см. таблицу.

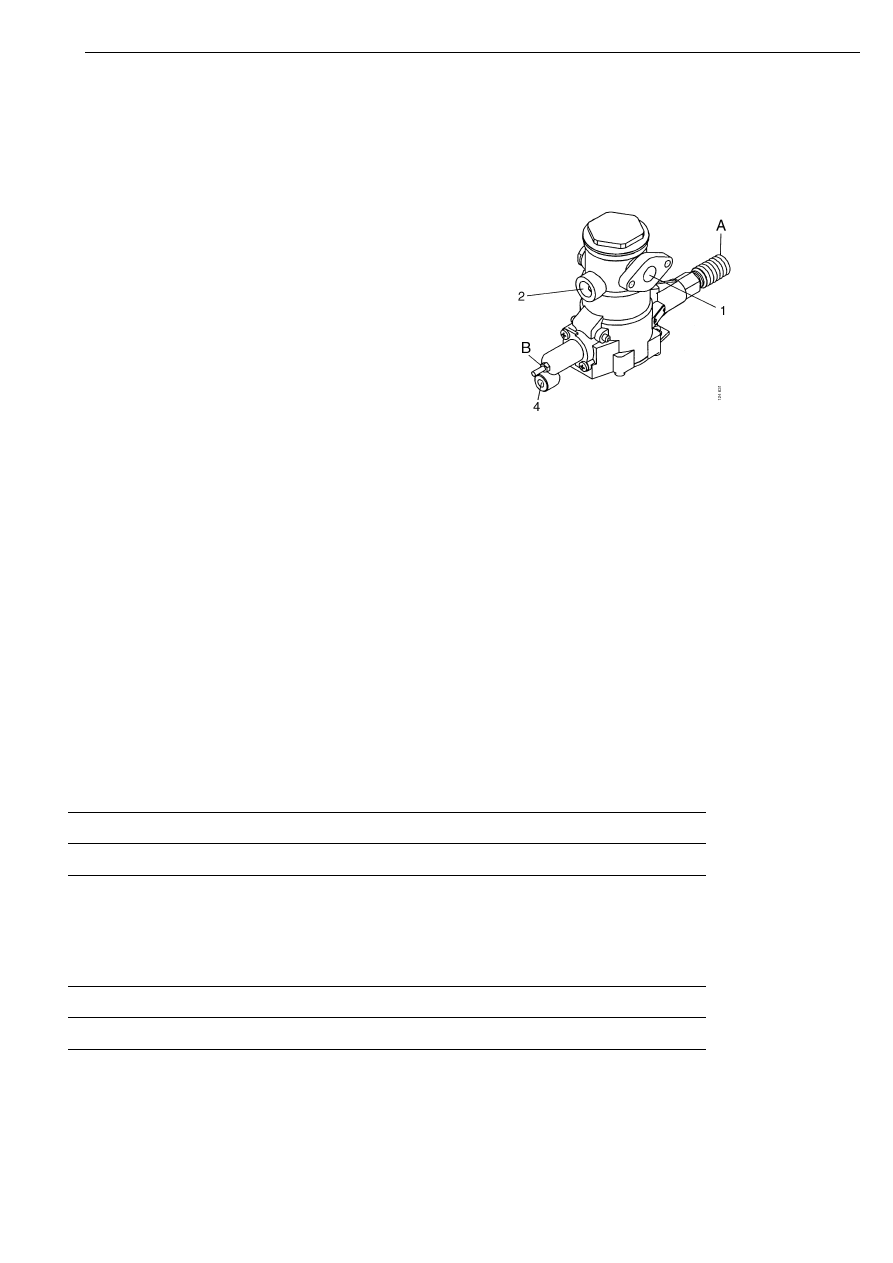

Тип 2

1

Вход

2

Выход

4

Вход от пневмоподвески

A

Винт регулировки давления
торможения

B

Винт регулировки максимального
снижения давления

Регулятор тормозных сил

32

©

10:02-03

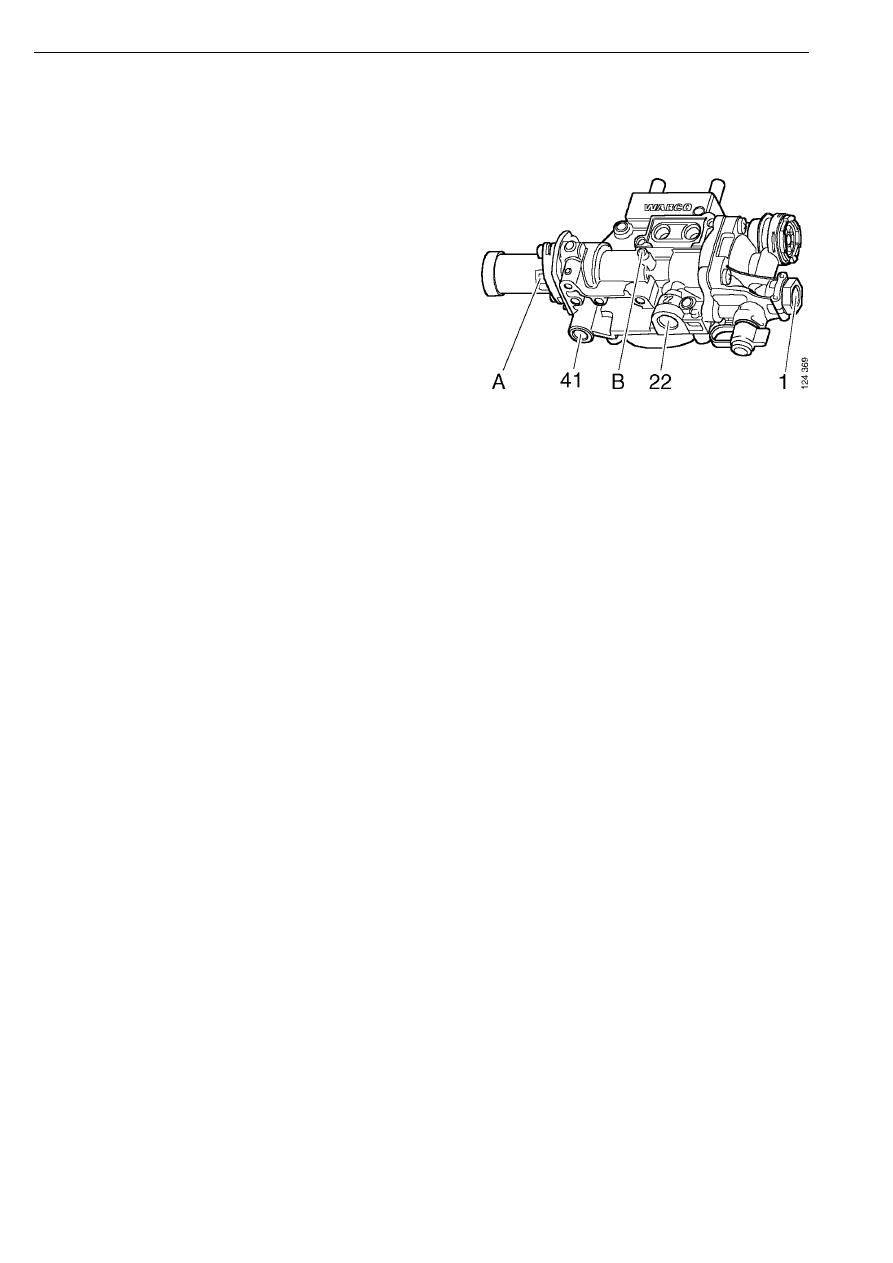

Тип 3б

1

Вход от тормозного крана

22

Выход регулятора к тормозным
камерам (регулируемое давление)

41

Bход от пневмоподвески

A

Винт регулировки давления
торможения

B

Винт регулировки максимального
снижения давления

3

Если с помощью кнопок управления
пневмоподвеской не удается
установить требуемое давление
в пневмобаллонах, нагрузите
автомобиль.

4

Нажмите на тормозную педаль и
установите по манометру на 15 бар
давление воздуха, равное 6,0 бар.
Измерьте давление воздуха на
выходе регулятора (давление Р2) и
проверьте его на соответствие
с требуемым значением.

Максимальное снижение давления

Давление P2 должно соответствовать
диаграмме, расположенной в кабине
автомобиля.

Давление торможения

Давление P2 должно находиться
в диапазоне 1,6-1,9 бар.

Более подробные сведения приведены
в брошюре “Проверка тормозной
системы”, группа 10.

Регулятор тормозных сил

10:02-03

©

33

Настройка регулятора тормозных сил, тип 2 и 3б

Примечание: Настройка давления
торможения на регуляторе тормозных сил
типа 3б. Настройка выполняется с помощью
винта 1 с головкой типа Torx. Винт
расположен под чехлом. Гайка,
установленная на винт Torx, выполняет роль
шайбы и не используется при настройке
регулятора.

1

Выполните проверку регулятора
тормозных сил.

2

Если давление на выходе регулятора
не соответствует требуемому,
произведите настройку регулятора.

Максимальное снижение давления

Вверните регулировочный винт 2 на два
оборота, чтобы увеличить давление на
выходе регулятора, или вращайте его
в обратную сторону, чтобы снизить
давление.

Давление торможения

Вверните регулировочный винт 1 на
один оборот, чтобы снизить давление на
выходе регулятора, или поверните его на
один оборот в обратную сторону, чтобы
увеличить давление.

3

Выполните повторную проверку
регулятора.

Проверка после настройки

При невозможности настроить
регулятор тормозных сил необходимо
его заменить.

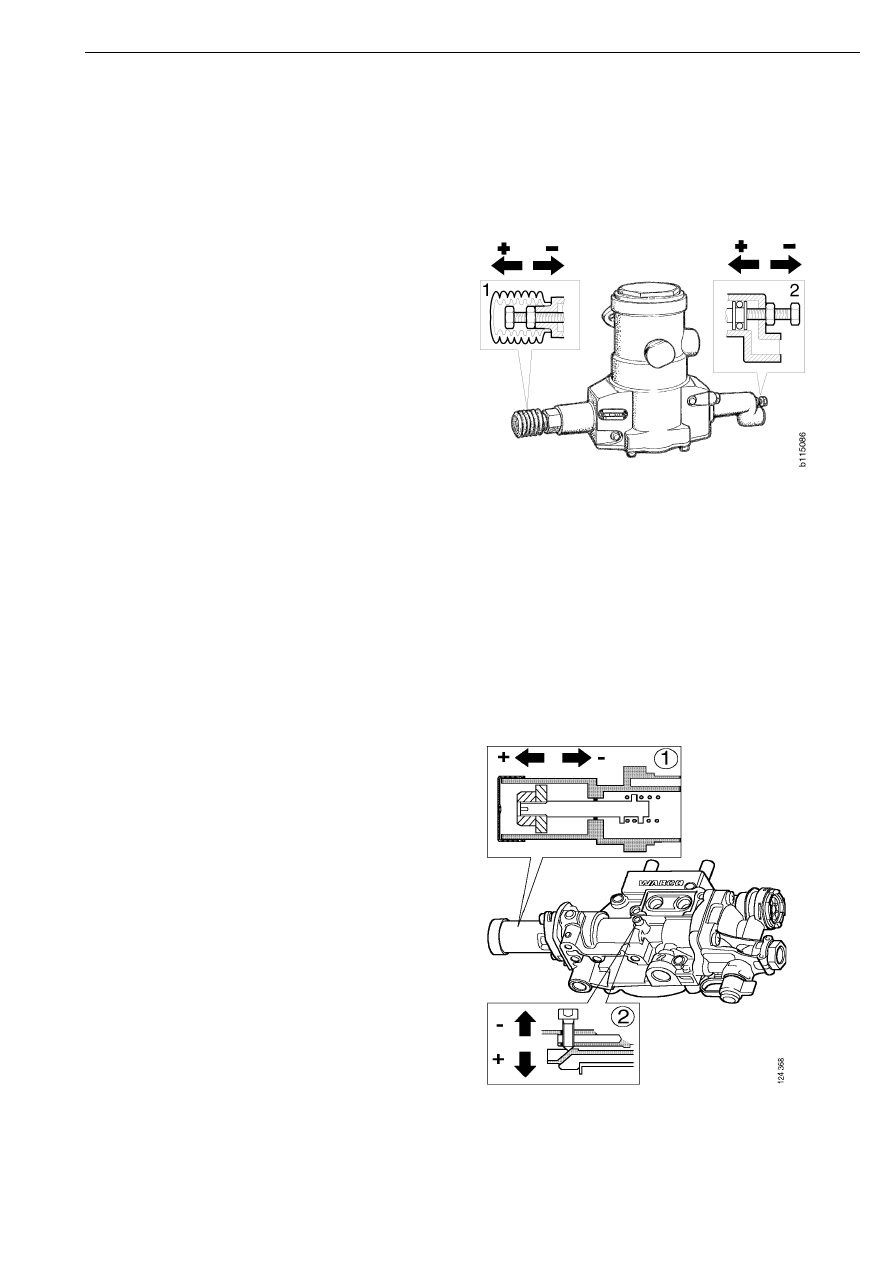

Тип 2

1

Регулировка давления торможения

2

Регулировка максимального снижения
давления

Тип 3б

Регулятор тормозных сил
