Ручной контрольный клапан

10:02-04

5

Описание и работа



Ручной контрольный клапан

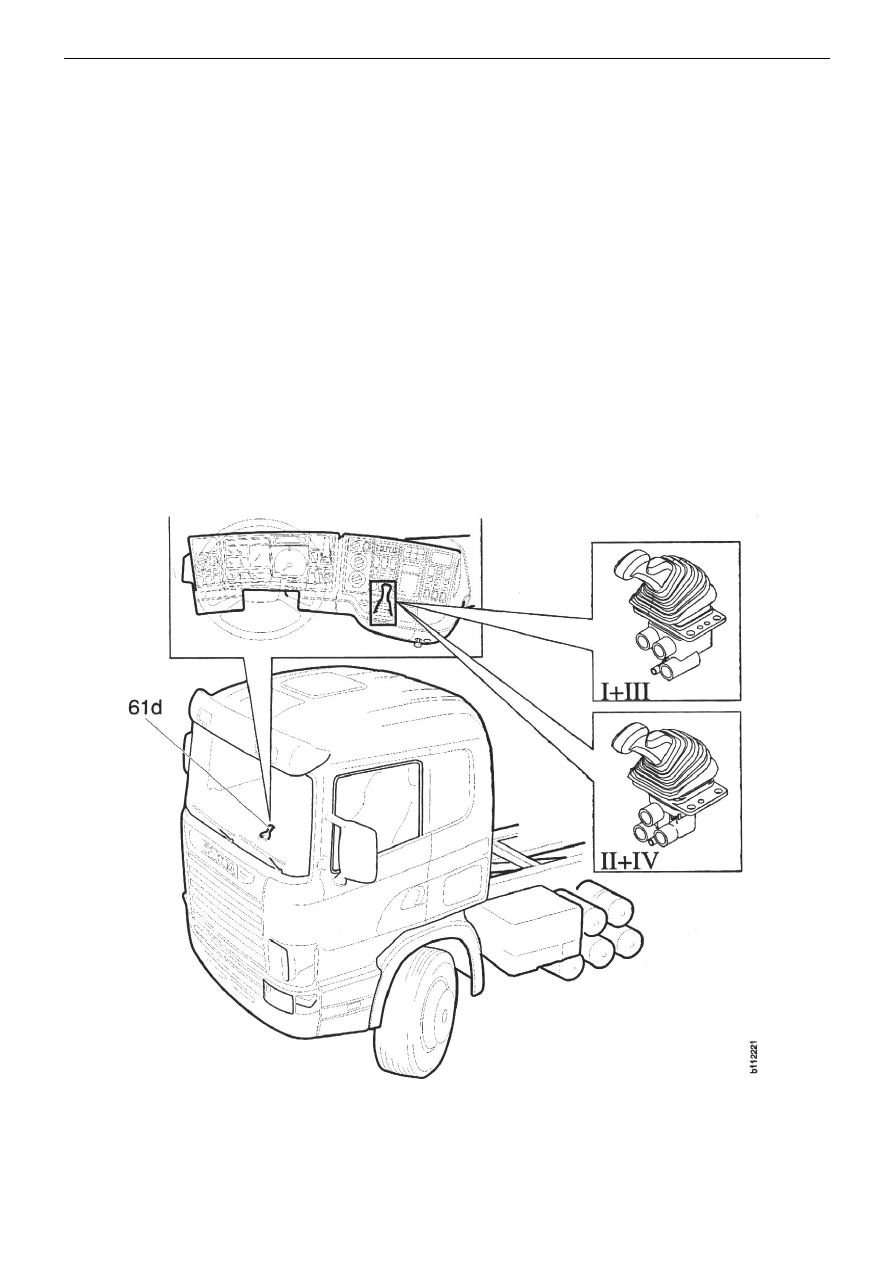

Ручной контрольный клапан стояночного тормоза бывает в двух версиях. В начале производства
была только одна версия (с контрольной позицией), тип 1.

-Тип 2 ( с позицией проверки) был введен с номера шасси SN4378671,SO1231866
и SLA3500044.
-Тип 3 ( с позицией проверки) был введен с номера шасси SS1242946,SN4398440,SA9035140
и SLA3505273.
-Тип 4 (без позиции проверки) был введен с Февраля 1999.

Тип 1 и Тип 2, с проверкой позиции

Работа
Контрольная позиция используется при стоянке на склоне, чтобы провентилировать тормоза
прицепа. Это делается для проверки надежности  тормозов  с пружинным энергоаккумулятором,
которые держат грузовик и прицеп.



























Ручной контрольный клапан

10:02-04

6

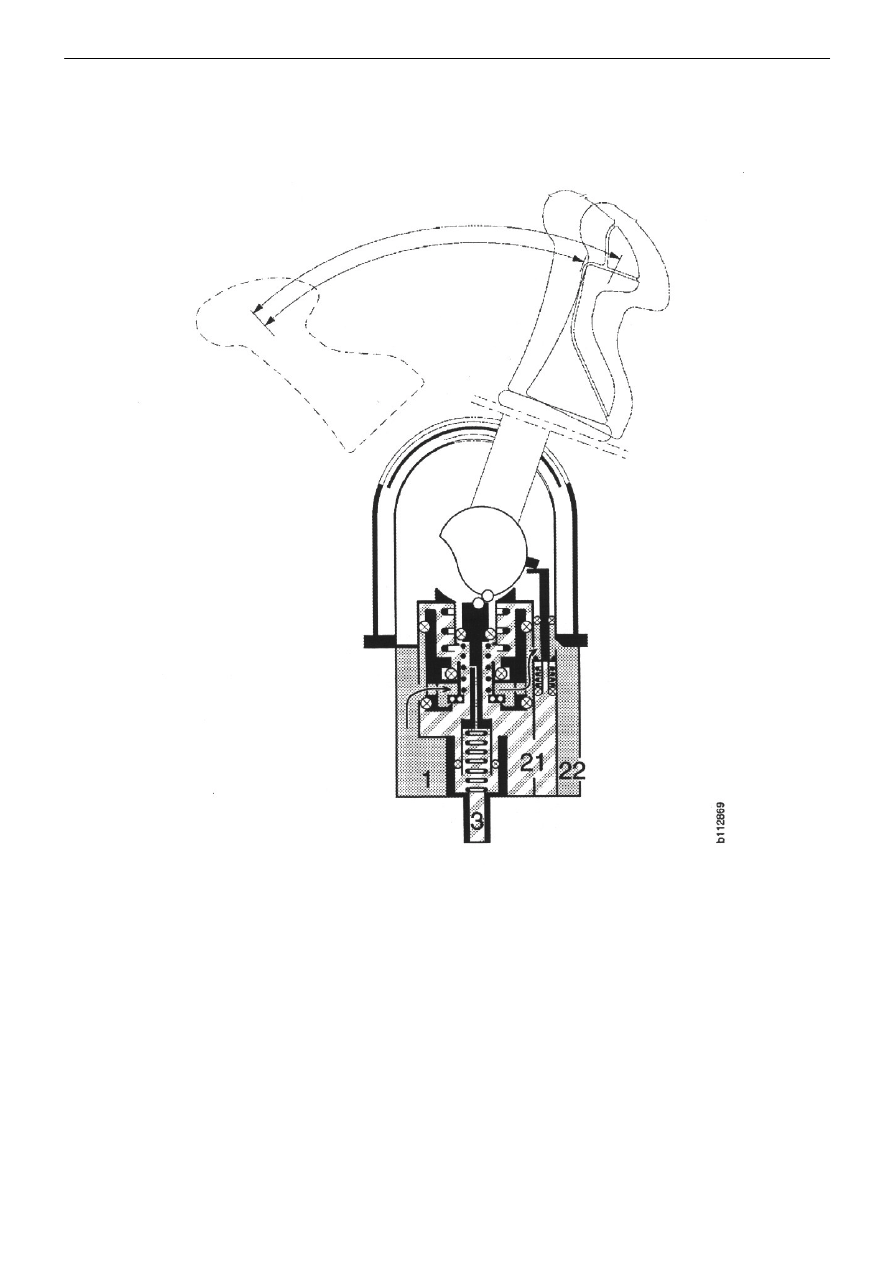

Позиция управления,Тип 1 и 3(Wabco)

Когда рычаг отпускается  вперед до упора, включается  стояночный тормоз.Воздух может
проходить из впускного канала1 к выпускному каналу 21 и на ускорительный клапан стояночного
тормоза.Воздух также проходит к выпускному каналу22 и на ускорительный клапан прицепа.






































1 Впускной канал изресивераи стояночного тормоза
3 Вентиляционный канал
21 Выпускной канал к ускорительному клапану стояночного тормоза
22 Выпускной канал к ускорительному клапану тормоза прицепа









Ручной контрольный клапан

10:02-04

7

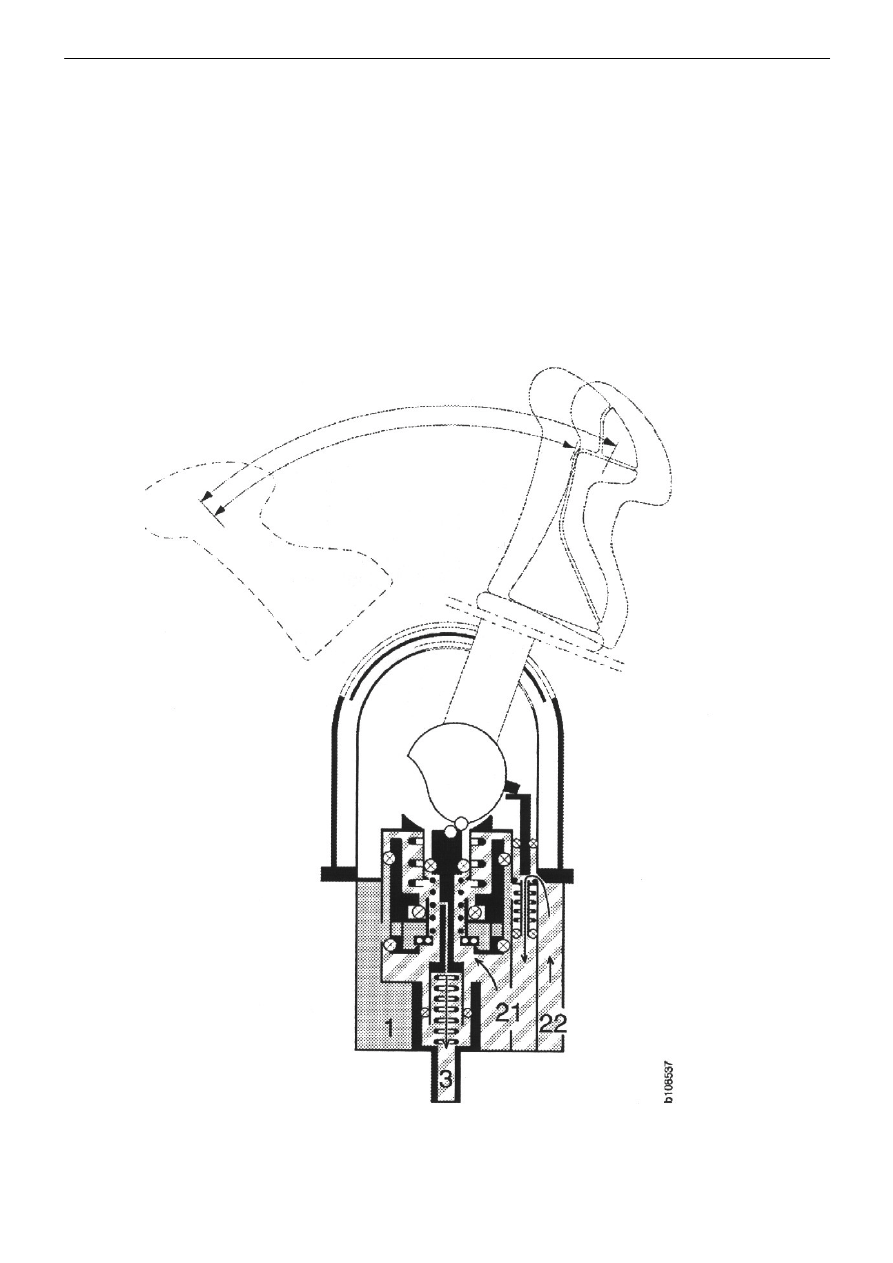

Аварийный тормоз

Позиция аварийного торможения располагается между позицией управления и позицией
стоянки.Когда рычаг отводится назад, подача закрыта.В тоже время воздух выпускается из
выпускного канала 21и 22 через вентиляционный канал 3, и тормоза автомобиля и прицепа
постепенно включаются в работу.

Когда рычаг отводится назад, мимо позиции блокировки, он удерживается в положении
подпружиненной стопорной втулкой в ручке. Подпружиненная стопорная втулка вжимается в
канавку.

Тип 1 с положением проверки.

-В этом положении рабочие тормоза автомобиля и прицепа приводятся в действие.




























Ручной контрольный клапан

10:02-04

8

Тип 3 без положения проверки

-В этом положении стояночный тормоз автомобиля приводится в действие, а рабочие тормоза
прицепа отсоединяются.
